SitaDSS Profi
Druckströmungsgully
- Produkte
SitaDSS Profi
Druckströmungsgully
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig
- Wärmegedämmt

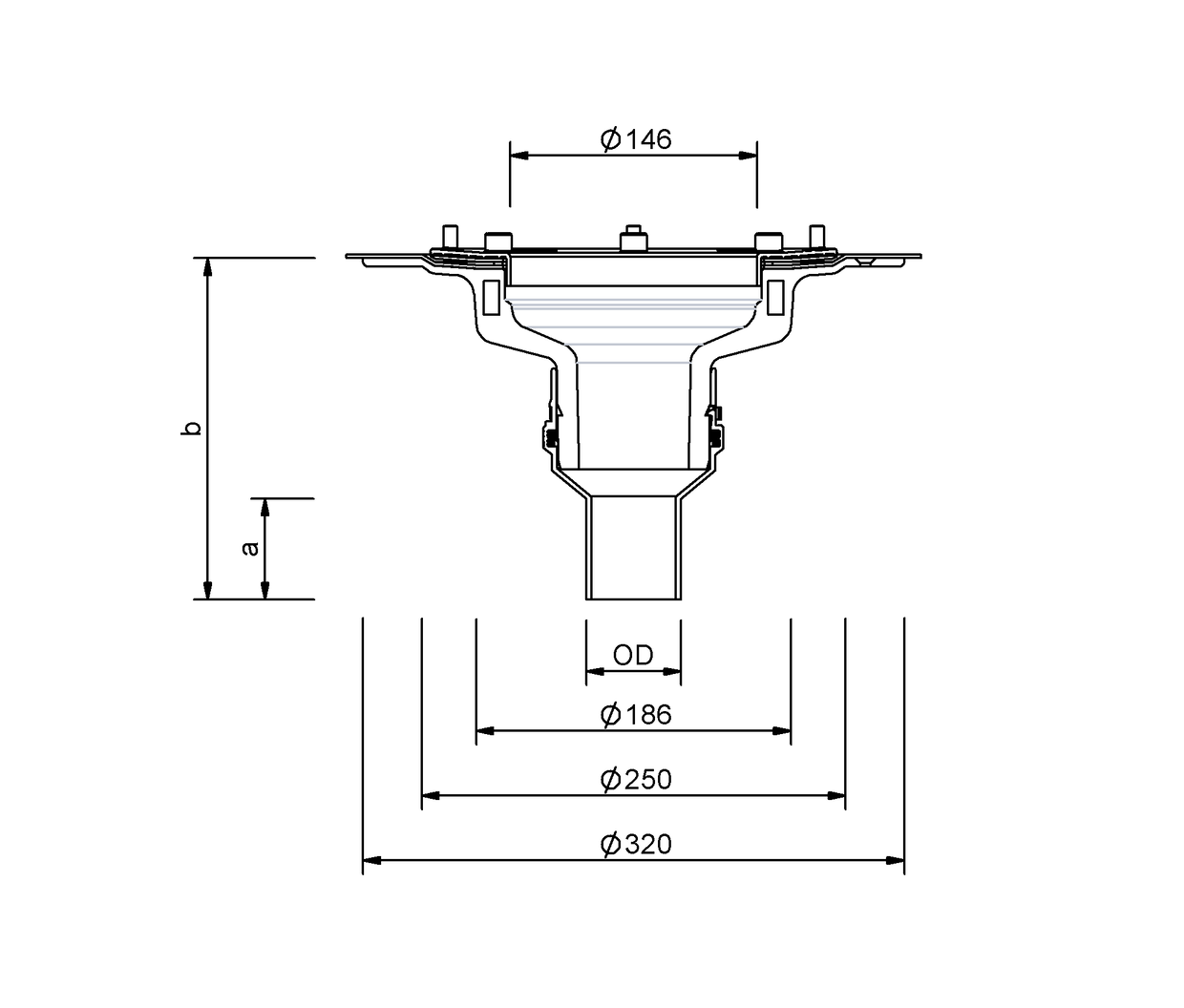

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Durchbruch / Kernbohrung (mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 70 | 75 | 250 | 60 | 194 |
| 56 | 56 | 250 | 60 | 202 |
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
PDF SitaDSS_Profi_mit_Anstauelement_im_nicht_beluefteten_Dachaufbau.pdf
PDF SitaDSS_Profi_mit_SitaMore_Uebergangsverbinderset_im_nicht_beluefteten_Dachaufbau.pdf
PDF SitaDSS_Profi_und_SitaPipe_Edelstahl_Rohrsystem_zur_Hauptentwaesserung_im_nicht_beluefteten_Dachaufbau.pdf
Artikelauswahl
SitaDSS Profi Druckströmungsgully ohne Airstop, aus Polyurethan, wärmegedämmt, nach DIN EN 1253-2, in den Nennweiten DN 56 oder DN 70, zum direkten Anschluss an PE-Rohre (Stumpfschweißung oder mit Elektroschweißmuffe) oder an das SitaPipe Edelstahl Rohrsystem, zur Druckströmungsentwässerung, mit vorgefertigten Bohrungen zur Befestigung des Bauteils in der Unterkonstruktion mit eingeschäumtem Einsatzring zur Aufnahme der beiliegenden Schrauben, mit Losflansch aus Aluminium, zwei Dichtmanschetten zum Einklemmen von Bitumen-, Kunststoff- oder Kautschukbahnen. Nur in Kombination mit dem SitaDSS Profi Anstauelement zu verwenden, liefern und fachgerecht einbauen.
SitaDSS Profi im nicht belüfteten Dachaufbau
SitaDSS Profi bestehend aus:
1.1 PE-Steckmuffe mit Dichtring
1.2 Grundkörper
1.3 Befestigungsring für Airstop
1.4 Kiesfang
1.5 Airstop
SitaDSS Profi Aufstockelement bestehend aus:
2.1 Grundkörper
2.2 Dichtring
3 SitaDSS Profi Dämmkörper Aufstockelement
4 SitaMore Verstärkungsblech
5 SitaPipe PE Rohr
6 SitaPipe PE Elektroschweißmuffe
7 SitaPipe PE Abzweig
8 SitaPipe PE Bogen
9 SitaPipe PE Reduzierstück
10 SitaDSS Clamp
11 SitaDSS Rail Montageschiene
12 SitaDSS Rail Aufhängung
1.1 PE-Steckmuffe mit Dichtring
1.2 Grundkörper
1.3 Befestigungsring für Airstop
1.4 Kiesfang
1.5 Airstop
SitaDSS Profi Aufstockelement bestehend aus:
2.1 Grundkörper
2.2 Dichtring
3 SitaDSS Profi Dämmkörper Aufstockelement
4 SitaMore Verstärkungsblech
5 SitaPipe PE Rohr
6 SitaPipe PE Elektroschweißmuffe
7 SitaPipe PE Abzweig
8 SitaPipe PE Bogen
9 SitaPipe PE Reduzierstück
10 SitaDSS Clamp
11 SitaDSS Rail Montageschiene
12 SitaDSS Rail Aufhängung
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaDSS Profi mit SitaDSS Profi Anstauelement für die Notentwässerung im nicht belüfteten Dachaufbau
SitaDSS Profi bestehend aus:
1.1 PE Steckmuffe mit Dichtring
1.2 Grundkörper
SitaDSS Profi Anstauelement bestehend aus:
2.1 Dichtring
2.2 Airstop
2.3 Grundkörper
SitaDSS Profi Aufstockelement bestehend aus:
3.1 Grundkörper
3.2 Dichtring
4 SitaDSS Profi Dämmkörper Aufstockelement
5 SitaMore Verstärkungsblech
6 SitaDSS PE Rohr
7 SitaDSS PE Elektroschweißmuffe
8 SitaDSS PE Abzweig
9 SitaDSS PE Bogen
10 SitaDSS PE Reduzierstück
11 SitaDSS Clamp
12 SitaDSS Rail Montageschiene
13 SitaDSS Rail Aufhängung
1.1 PE Steckmuffe mit Dichtring
1.2 Grundkörper
SitaDSS Profi Anstauelement bestehend aus:
2.1 Dichtring
2.2 Airstop
2.3 Grundkörper
SitaDSS Profi Aufstockelement bestehend aus:
3.1 Grundkörper
3.2 Dichtring
4 SitaDSS Profi Dämmkörper Aufstockelement
5 SitaMore Verstärkungsblech
6 SitaDSS PE Rohr
7 SitaDSS PE Elektroschweißmuffe
8 SitaDSS PE Abzweig
9 SitaDSS PE Bogen
10 SitaDSS PE Reduzierstück
11 SitaDSS Clamp
12 SitaDSS Rail Montageschiene
13 SitaDSS Rail Aufhängung
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaDSS Profi mit SitaMore Übergangsverbinderset im nicht belüfteten Dachaufbau
1 SitaMore Verstärkungsblech
2 SitaDSS Profi Dämmkörper Aufstockelement
SitaMore Übergangsverbinderset bestehend aus:
3.1 EPDM/V2A Verbinder
3.2 Stützring aus Edelstahl rostfrei
(Eine ausreichende Befestigung des Rohrsystems am Baukörper muss bauseits sichergestellt werden.)
SitaDSS Profi bestehend aus:
4.1 PUR Grundkörper Gully
4.2 Steckmuffe mit Dichtung
SitaDSS Airstop bestehend aus:
5.1 Airstop mit Befestigungsring
5.2 Kiesfang mit Montageschraube
SitaDSS Profi Aufstockelement bestehend aus:
6.1 PUR Grundkörper Aufstockelement
6.2 Dichtring Aufstockelement
2 SitaDSS Profi Dämmkörper Aufstockelement
SitaMore Übergangsverbinderset bestehend aus:
3.1 EPDM/V2A Verbinder
3.2 Stützring aus Edelstahl rostfrei
(Eine ausreichende Befestigung des Rohrsystems am Baukörper muss bauseits sichergestellt werden.)
SitaDSS Profi bestehend aus:
4.1 PUR Grundkörper Gully
4.2 Steckmuffe mit Dichtung
SitaDSS Airstop bestehend aus:
5.1 Airstop mit Befestigungsring
5.2 Kiesfang mit Montageschraube
SitaDSS Profi Aufstockelement bestehend aus:
6.1 PUR Grundkörper Aufstockelement
6.2 Dichtring Aufstockelement
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaDSS Profi und SitaPipe Edelstahl Rohrsystem zur Hauptentwässerung im nicht belüfteten Dachaufbau
SitaDSS Profi mit Airstop bestehend aus:
1.1 PE Steckmuffe
1.2 Grundkörper
1.3 Befestigungsring für Airstop
1.4 Airstop
1.5 Kiesfang
SitaDSS Profi Aufstockelement bestehend aus:
2.1 Grundkörper
2.2 Dichtring
3 SitaDSS Profi Dämmkörper Aufstockelement
4 SitaPipe Edelstahl Rohr
5 SitaPipe Edelstahl Sicherungsschelle
6 SitaPipe Edelstahl Befestigungswinkel
7 SitaPipe Edelstahl Abzweig 45°
8 SitaPipe Edelstahl Bogen
9 SitaPipe Edelstahl Übergang exzentrisch
1.1 PE Steckmuffe
1.2 Grundkörper
1.3 Befestigungsring für Airstop
1.4 Airstop
1.5 Kiesfang
SitaDSS Profi Aufstockelement bestehend aus:
2.1 Grundkörper
2.2 Dichtring
3 SitaDSS Profi Dämmkörper Aufstockelement
4 SitaPipe Edelstahl Rohr
5 SitaPipe Edelstahl Sicherungsschelle
6 SitaPipe Edelstahl Befestigungswinkel
7 SitaPipe Edelstahl Abzweig 45°
8 SitaPipe Edelstahl Bogen
9 SitaPipe Edelstahl Übergang exzentrisch
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Einbaubeispiele
PDF SitaDSS_Profi_im_nicht_beluefteten_Dachaufbau.pdfPDF SitaDSS_Profi_mit_Anstauelement_im_nicht_beluefteten_Dachaufbau.pdf
PDF SitaDSS_Profi_mit_SitaMore_Uebergangsverbinderset_im_nicht_beluefteten_Dachaufbau.pdf
PDF SitaDSS_Profi_und_SitaPipe_Edelstahl_Rohrsystem_zur_Hauptentwaesserung_im_nicht_beluefteten_Dachaufbau.pdf
| SitaDSS Profi | Artikel Nr. | |||
|---|---|---|---|---|
Schraubflansch ohne Airstop | ||||
| DN 56 | Schraubflansch | 143299 | Zum Produkt | |
| DN 70 | Schraubflansch | 143499 | Zum Produkt |
+
