Variante

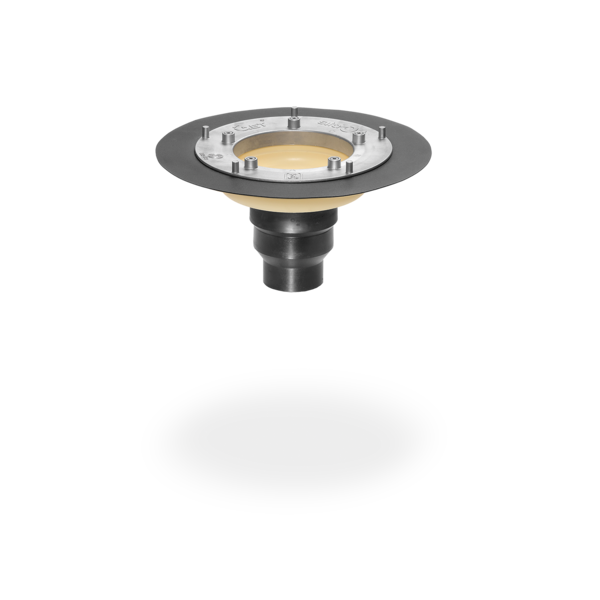

SitaDSS Profi

Dakkolk in onderdruk

Productkenmerken

Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
Slag- en stootvast
Lange levensduur
Thermisch geïsoleerd

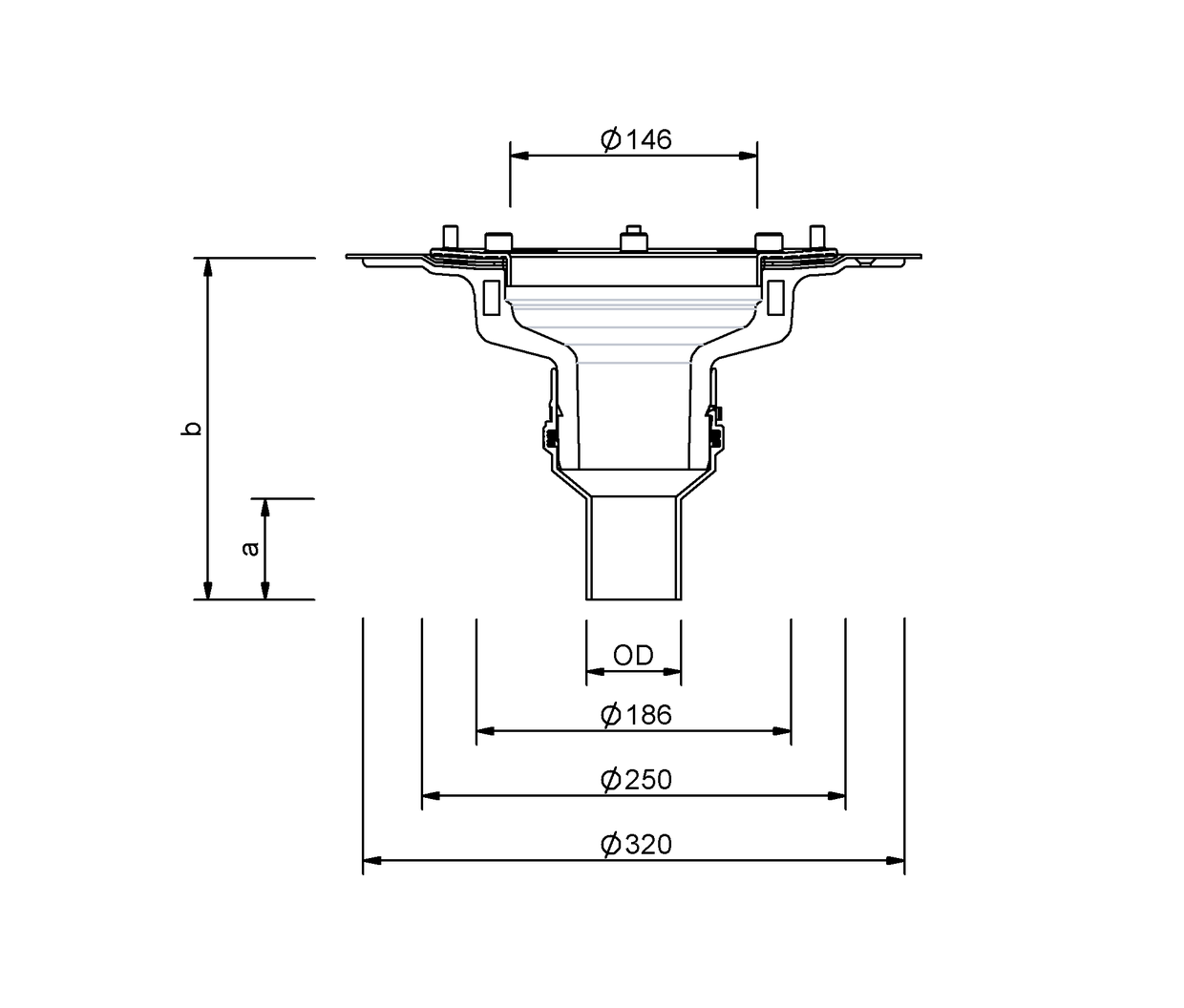

Technische tekening

Nominale diameter DN	Buitendiameter OD (mm)	Doorbreking/kernboring (mm)	a (mm)	b (mm)
56	56	250	60	202
70	75	250	60	194

Prestatiebeschrijving

SitaDSS Profi onderdruk-dakkolk zonder Airstop, van polyurethaan, thermisch geïsoleerd, conform EN 1253-2, in de nominale diameters DN 56 of DN 70, direct aansluitbaar op PE-afvoerbuizen (via stuiklasverbinding of elektrolasmof) of aan het SitaPipe roestvrijstalen buissysteem, voor afvoer in onderdruk. Met voorgeboorde gaten voor de bevestiging van het bouwelement in de onderconstructie. Inclusief ingeschuimde inzetring voor bevestiging van de bijgeleverde schroeven. Met losse flens uit aluminium en twee afdichtslabben voor het inklemmen van bitumineuze, kunststof en rubberen dakdichtingsbanen. Alleen voor gebruik in combinatie met SitaDSS Profi overloopelement, levering en vakkundige inbouw.

Afvoercapaciteit

Afvoercapaciteit conform NBN EN 1253-2 in l/s

Waterstand (mm)

Nominale diameter DN

0,7

3,2

4,1

4,9

6,6

8,2

0,5

1,3

2,8

4,2

5,5

7,6

9,4

12,9

16,3

16,7

Afvoercapaciteit conform NBN EN 1253-2 met overloopelement voor noodafvoer in l/s

Waterstand (mm)

Nominale diameter DN

0,9

2,2

3,5

5,2

6,9

8,2

2,1

3,6

5,6

7,4

10,6

13,6

15,4

17,1

17,2

Installatievoorbeelden

SitaDSS Profi voor ongeventileerde dakconstructies

1 SitaMore versterkingsplaat

SitaDSS Profi bestaande uit:
2.1 PE-schuifmof met snap-on-ring
2.2 Afvoerelement
2.3 Bevestigingsring voor Airstop
2.4 Bladvanger
2.5 Airstop

SitaDSS Profi verhogingselement bestaande uit:
3.1 Afvoerelement
3.2 Dichtingsring

4 SitaDSS Profi isolatie-element verhogingselement
5 SitaDSS Rail montagerail
6 SitaDSS railophanging
7 SitaDSS Clamp
8 SitaDSS elektrolasmof uit PE
9 SitaDSS Y-stuk uit PE
10 SitaDSS bocht uit PE
11 SitaDSS PE-verloopstuk
12 SitaDSS afvoerbuis uit PE

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

SitaDSS Profi met SitaDSS Profi overloopelement als noodafvoer voor ongeventileerde dakconstructies

1 SitaMore versterkingsplaat

SitaDSS Profi bestaande uit:
2.1 PE schuifmof met snap-on-ring
2.2 Afvoerelement

SitaDSS Profi verhogingselement bestaande uit:
3.1 Afvoerelement
3.2 Dichtingsring

SitaDSS Profi opstuwelement bestaande uit:
4.1 Airstop
4.2 Afdichtring
4.3 Afvoerelement

5 SitaDSS Profi isolatie-element verhogingselement
6 SitaDSS Rail montagerail
7 SitaDSS railophanging
8 SitaDSS Clamp
9 SitaDSS elektrolasmof uit PE
10 SitaDSS Y-stuk uit PE
11 SitaDSS bocht uit PE
12 SitaDSS PE-verloopstuk
13 SitaDSS afvoerbuis uit PE

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

SitaDSS Profi, lang model als hoofdafvoer voor ongeventileerde dakconstructies

SitaDSS Profi, lang model, bestaande uit:
1.1 Lange PE-insteekmof met borgring
1.2 Afvoerelement
1.3 Bevestigingsring voor Airstop
1.4 Grindvang
1.5 Airstop

SitaDSS Profi verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Dichtingsring

3 SitaDSS Profi isolatieblok voor verhogingselement
4 SitaPipe buis roestvrij staal
5 SitaPipe verankeringsbeugel roestvrij staal
6 SitaPipe excentrisch overgangsstuk roestvrij staal
7 SitaPipe bocht roestvrij staal
8 SitaPipe Y-stuk roestvrij staal 45°
9 SitaPipe bevestigingshaak roestvrij staal

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaDSS Profi			Artikelnummer
Schroefflens zonder Airstop
	DN 56	Schroefflens	143299	Product tonen
	DN 70	Schroefflens	143499	Product tonen
