SitaDSS Ravana
Avaloir à évacuation dépressionnaire
- Produits
-
SitaDSS Ravana
-
Avaloir à évacuation dépressionnaire

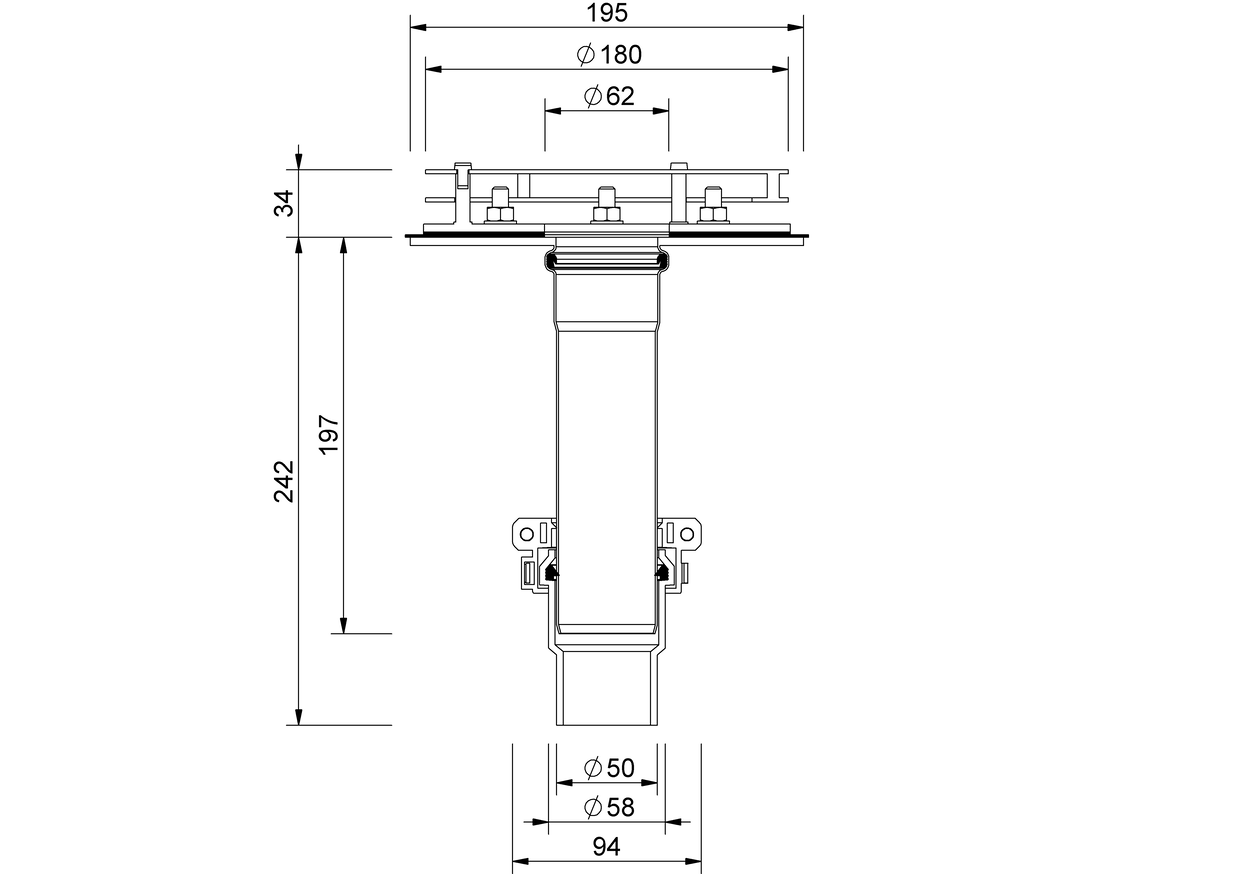

Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) |
---|---|---|
50 | 50 | 100 |

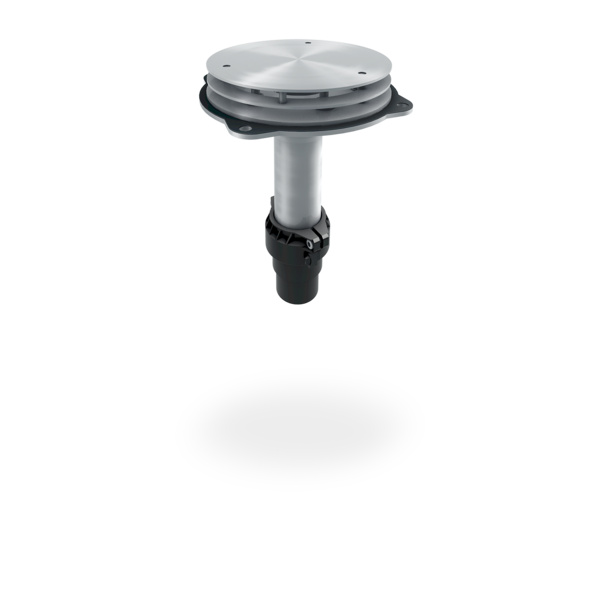

SitaDSS Ravana Avaloir de canal pour l'évacuation dépressionnaire, en acier inoxydable, n° de matériau 1.4301, selon NBN EN 1253-2, en diamètre nominal DN 50, avec adaptateur composé d'un manchon d'assemblage PE-HD DN 50 de 115 mm de long avec raccord, pour le raccordement direct de tuyaux PE selon NBN EN 1519. Débit d'évacuation des eaux selon pr EN 1253-2:2013 de 15,7 l/s pour une colonne d'eau de 46 mm, trous prépercés pour la fixation de la pièce à l'élément porteur, avec six tiges filetées M8 de 25 mm de long, rondelles plates et écrous hexagonaux, bride libre en acier inoxydable, n° de matériau 1.4301, avec tiges à souder pour la réception du dispositif Airstop, deux manchons d'étanchéité pour le serrage de membranes en bitume, plastique ou caoutchouc. Complet avec dispositif Airstop. Fourniture et pose selon les règles de l’art.

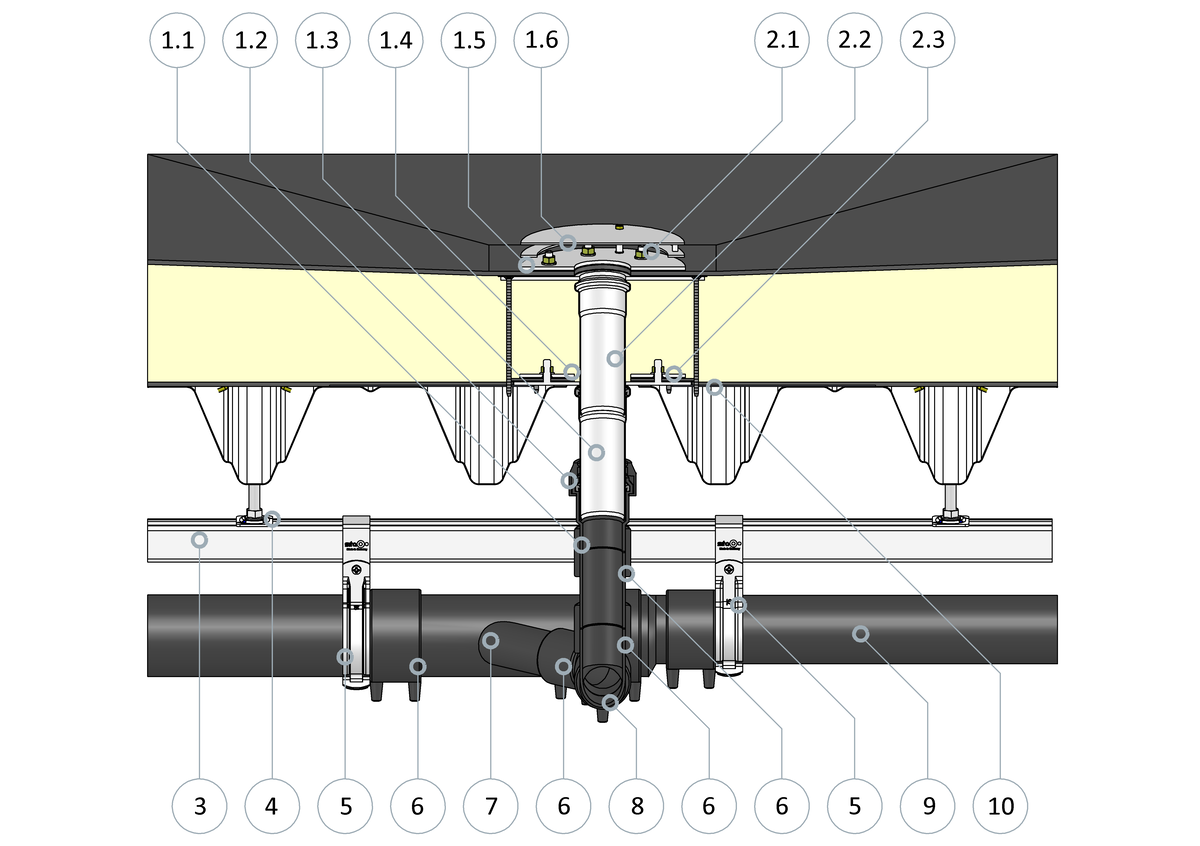

SitaDSS Ravana pour l’évacuation principale dans une structure non ventilée
1.1 Manchon d’assemblage PE-HD
1.2 Collier de serrage
1.3 Corps de base
1.4 Rondelles plates, écrous et manchons d’étanchéité
1.5 Bride libre
1.6 Dispositif Airstop

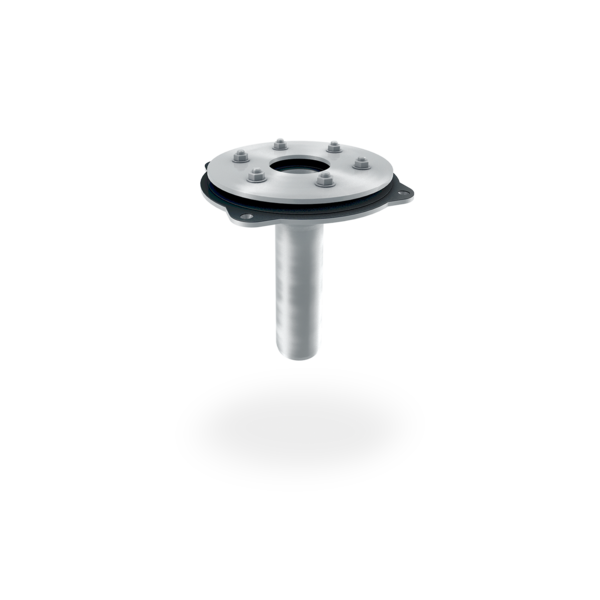

SitaDSS Ravana Élément de surélévation se compose de :
2.1 Rondelles plates, écrous et manchons d’étanchéité
2.2 Corps de base
2.3 Bride libre
3 SitaDSS Rail Rail de montage
4 SitaDSS Rail Suspension
5 SitaDSS Clamp
6 SitaDSS PE Manchon électrosoudable
7 SitaDSS PE Embranchement
8 SitaDSS PE Coude
9 SitaDSS PE Tuyau
10 SitaMore Tôle de renfort
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur

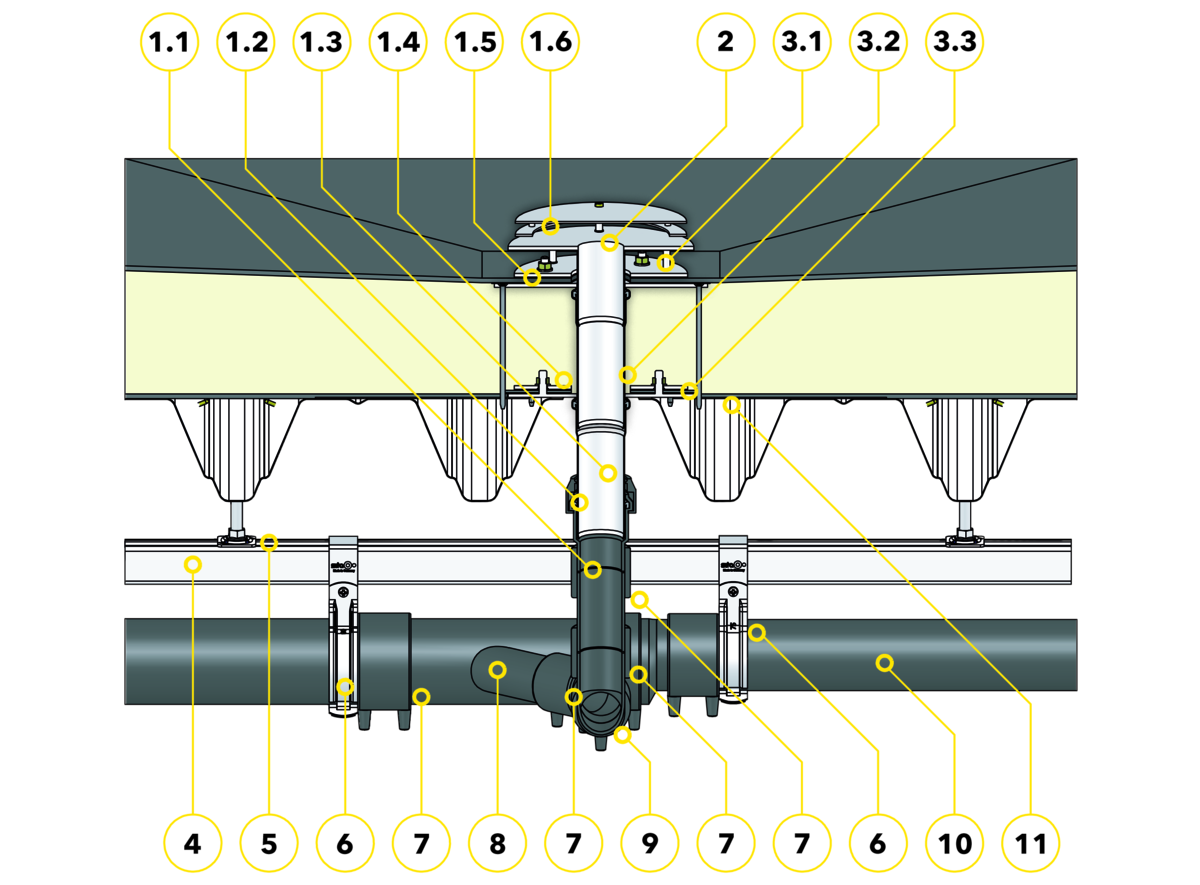

SitaDSS Ravana pour l’évacuation de secours dans une structure non ventilée
1.1 Manchon d’assemblage PE-HD
1.2 Collier de serrage
1.3 Corps de base
1.4 Rondelles plates, écrous et manchons d’étanchéité
1.5 Bride libre
1.6 Dispositif Airstop
2 SitaDSS Ravana Élément de retenue
SitaDSS Ravana Élément de surélévation se compose de :
3.1 Rondelles plates, écrous et manchons d’étanchéité
3.2 Corps de base
3.3 Bride libre
4 SitaDSS Rail Rail de montage
5 SitaDSS Rail Suspension
6 SitaDSS Clamp
7 SitaDSS PE Manchon électrosoudable
8 SitaDSS PE Embranchement
9 SitaDSS PE Coude
10 SitaDSS PE Tuyau
11 SitaMore Tôle de renfort
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaDSS Ravana avec SitaDSS Ravana Élément de surélévation dans un canal intérieur
1.1 Corps de base
1.2 Rondelles plates, écrous et manchons d’étanchéité
1.3 Bride libre
SitaDSS Ravana se compose de :
2.1 Dispositif Airstop
2.2 Bride libre
2.3 Rondelles plates, écrous et manchons d’étanchéité
2.4 Corps de base
2.5 Collier de serrage
2.6 Manchon d'assemblage PE-HD
3 SitaDSS PE Manchon électrosoudable
4 SitaDSS PE Coude 88,5°
5 SitaDSS PE Coude 45°
6 SitaDSS PE Embranchement
7 SitaDSS PE Systèmes de conduites
8 SitaDSS Clamp Fixation
9 SitaDSS Rail Rail de montage
10 SitaDSS Rail Suspension
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur

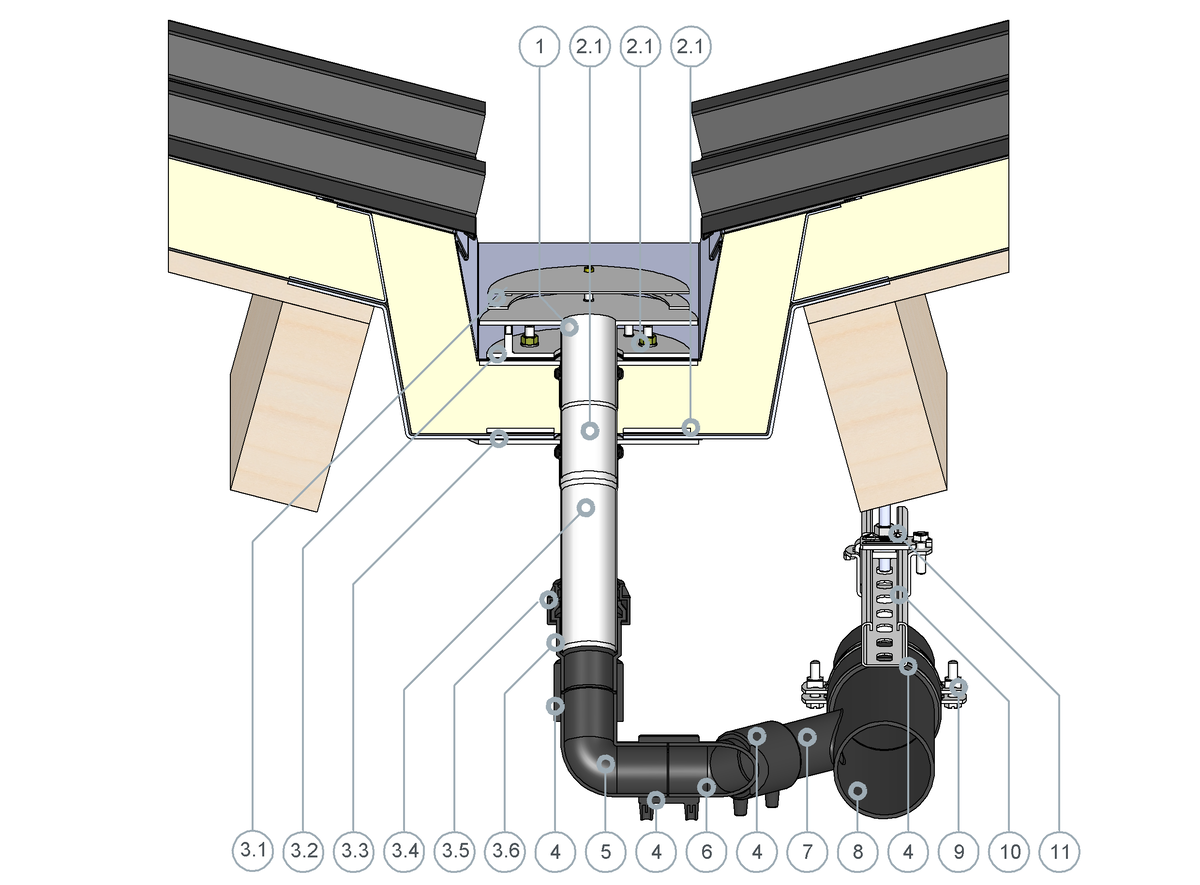

SitaDSS Ravana avec SitaDSS Ravana Élément de retenue pour l’évacuation de secours dans un canal intérieur
SitaDSS Ravana Élément de surélévation se compose de :
2.1 Corps de base
2.2 Rondelles plates, écrous et manchons d’étanchéité
2.3 Bride libre
SitaDSS Ravana se compose de :
3.1 Dispositif Airstop
3.2 Bride libre
3.3 Rondelles plates, écrous et manchons d’étanchéité
3.4 Corps de base
3.5 Collier de serrage
3.6 Manchon d'assemblage PE-HD
4 SitaDSS PE Manchon électrosoudable
5 SitaDSS PE Coude 88,5°
6 SitaDSS PE Coude 45°
7 SitaDSS PE Embranchement
8 SitaDSS PE Systèmes de conduites
9 SitaDSS Clamp Fixation
10 SitaDSS Rail Rail de montage
11 SitaDSS Rail Suspension
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
You can adjust the cookie settings here.
SitaDSS Ravana | N° d'article | |||
---|---|---|---|---|
Bride à visser sortie verticale |
||||
DN 50 | Bride à visser | 280099 | Voir le produit |
