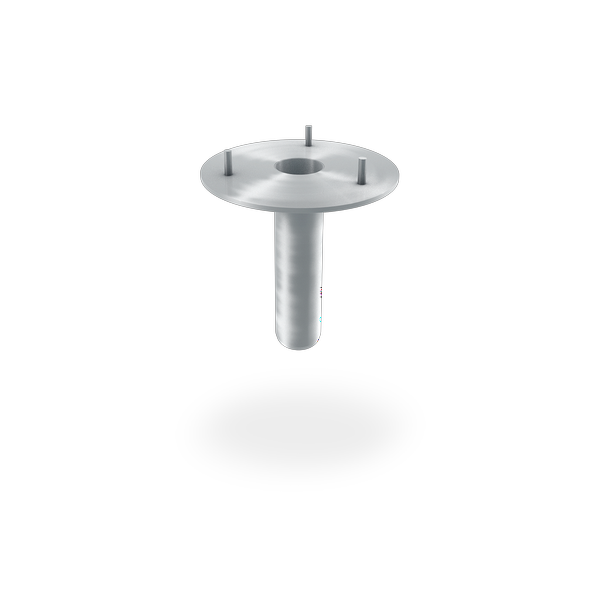

SitaDSS Ravana
-
Druckströmungsgully
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig
- Universell für jede Abdichtung

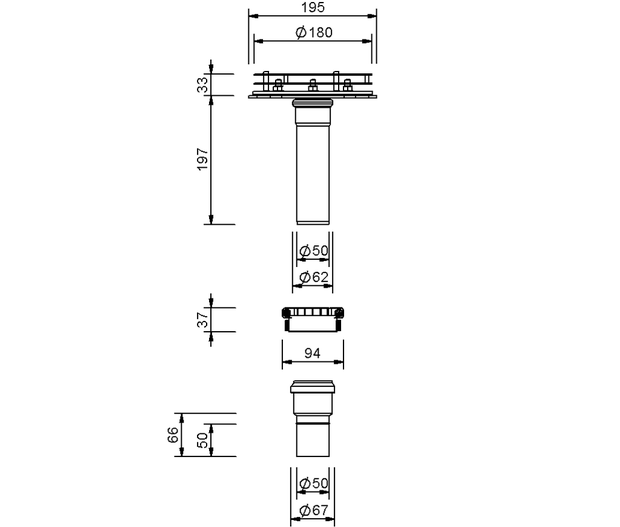

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Durchbruch / Kernbohrung (mm) |
|---|---|---|
| 50 | 50 | 100 |
Leistungstext
Abflussmenge
Einbaubeispiele
![SitaDSS Ravana für die Hauptentwässerung im nicht belüfteten Dachaufbau]( "SitaDSS Ravana für die Hauptentwässerung im nicht belüfteten Dachaufbau")
![SitaDSS Ravana für die Notentwässerung im nicht belüfteten Dachaufbau]( "SitaDSS Ravana für die Notentwässerung im nicht belüfteten Dachaufbau")
![SitaDSS Ravana mit SitaDSS Ravana Aufstockelement in einer innenliegenden Rinne]( "SitaDSS Ravana mit SitaDSS Ravana Aufstockelement in einer innenliegenden Rinne")
![SitaDSS Ravana mit SitaDSS Ravana Anstauelement für die Notentwässerung in einer innenliegenden Rinne]( "SitaDSS Ravana mit SitaDSS Ravana Anstauelement für die Notentwässerung in einer innenliegenden Rinne")
MultiCAD und BIM-Daten
AUSSCHREIBEN.DE
Downloads
Artikelauswahl
SitaDSS Ravana, Rinnengully für die Druckströmungsentwässerung, aus Edelstahl rostfrei, Werkstoff-Nr. 1.4301, nach DIN EN 1253-2, in der Nennweite DN 50, mit Übergang bestehend aus einer PE-HD Steckmuffe DN 50 in einer Länge von 115 mm mit Verbinder, zum direkten Anschluss an PE-Rohre nach DIN EN 1519. Mit einer Entwässerungsleistung nach prEN 1253-2:2013 von 15,7 l/s bei einer Wassersäule von 46 mm, mit vorgefertigten Bohrungen zur Befestigung des Bauteils in der Unterkonstruktion, mit sechs Gewindestiften M8, Länge 25 mm, sowie Unterlegscheiben und Sechskantmuttern, Losflansch aus Edelstahl rostfrei, Werkstoff-Nr. 1.4301, mit Schweißstiften zur Aufnahme des Airstop, zwei Dichtmanschetten zum Einklemmen von Bitumen-, Kunststoff- oder Kautschukbahnen. Komplett inklusive Airstop, liefern und fachgerecht einbauen.
Abflussmenge nach DIN EN 1253-2 in l/s
Stauhöhe (mm)
Abflussmenge nach DIN EN 1253-2 mit Anstauelement für die Notentwässerung in l/s
DN
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
50
0,2
0,6
0,9
2
3
4,4
5,8
5,8
5,8
5,8
5,8
5,8
5,8
5,8
5,8
5,8
5,8
5,8
5,8
5,8
Stauhöhe (mm)
DN
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
50
0,2
0,6
1
2,9
4,7
5,7
5,7
5,7
5,7
5,7
5,7
5,7
5,7
5,7
5,7
5,7
5,7
5,7
5,7
5,7
SitaDSS Ravana für die Hauptentwässerung im nicht belüfteten Dachaufbau
SitaDSS Ravana bestehend aus:
1.1 PE-HD Steckmuffe
1.2 Sicherungsschelle
1.3 Grundkörper
1.4 Unterlegscheiben, Muttern und Dichtmanschetten
1.5 Losflansch
1.6 Airstop
SitaDSS Ravana Aufstockelement bestehend aus:
2.1 Unterlegscheiben, Muttern und Dichtmanschetten
2.2 Grundkörper
2.3 Losflansch
3 SitaDSS Rail Montageschiene
4 SitaDSS Rail Aufhängung
5 SitaDSS Clamp
6 SitaDSS PE Elektroschweißmuffe
7 SitaDSS PE Abzweig
8 SitaDSS PE Bogen
9 SitaDSS PE Rohr
10 SitaMore Verstärkungsblech
1.1 PE-HD Steckmuffe
1.2 Sicherungsschelle
1.3 Grundkörper
1.4 Unterlegscheiben, Muttern und Dichtmanschetten
1.5 Losflansch
1.6 Airstop
SitaDSS Ravana Aufstockelement bestehend aus:
2.1 Unterlegscheiben, Muttern und Dichtmanschetten
2.2 Grundkörper
2.3 Losflansch
3 SitaDSS Rail Montageschiene
4 SitaDSS Rail Aufhängung
5 SitaDSS Clamp
6 SitaDSS PE Elektroschweißmuffe
7 SitaDSS PE Abzweig
8 SitaDSS PE Bogen
9 SitaDSS PE Rohr
10 SitaMore Verstärkungsblech
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaDSS Ravana für die Notentwässerung im nicht belüfteten Dachaufbau
SitaDSS Ravana bestehend aus:
1.1 PE-HD Steckmuffe
1.2 Sicherungsschelle
1.3 Grundkörper
1.4 Unterlegscheiben, Muttern und Dichtmanschetten
1.5 Losflansch
1.6 Airstop
2 SitaDSS Ravana Anstauelement
SitaDSS Ravana Aufstockelement bestehend aus:
3.1 Unterlegscheiben, Muttern und Dichtmanschetten
3.2 Grundkörper
3.3 Losflansch
4 SitaDSS Rail Montageschiene
5 SitaDSS Rail Aufhängung
6 SitaDSS Clamp
7 SitaDSS PE Elektroschweißmuffe
8 SitaDSS PE Abzweig
9 SitaDSS PE Bogen
10 SitaDSS PE Rohr
11 SitaMore Verstärkungsblech
1.1 PE-HD Steckmuffe
1.2 Sicherungsschelle
1.3 Grundkörper
1.4 Unterlegscheiben, Muttern und Dichtmanschetten
1.5 Losflansch
1.6 Airstop
2 SitaDSS Ravana Anstauelement
SitaDSS Ravana Aufstockelement bestehend aus:
3.1 Unterlegscheiben, Muttern und Dichtmanschetten
3.2 Grundkörper
3.3 Losflansch
4 SitaDSS Rail Montageschiene
5 SitaDSS Rail Aufhängung
6 SitaDSS Clamp
7 SitaDSS PE Elektroschweißmuffe
8 SitaDSS PE Abzweig
9 SitaDSS PE Bogen
10 SitaDSS PE Rohr
11 SitaMore Verstärkungsblech
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaDSS Ravana mit SitaDSS Ravana Aufstockelement in einer innenliegenden Rinne
SitaDSS Ravana Aufstockelement bestehend aus:
1.1 Grundkörper
1.2 Unterlegscheiben, Muttern und Dichtmanschetten
1.3 Losflansch
SitaDSS Ravana bestehend aus:
2.1 Airstop
2.2 Losflansch
2.3 Unterlegscheiben, Muttern und Dichtmanschetten
2.4 Grundkörper
2.5 Sicherungsschelle
2.6 PE-HD Steckmuffe
3 SitaDSS PE Elektroschweißmuffe
4 SitaDSS PE Bogen 88,5°
5 SitaDSS PE Bogen 45°
6 SitaDSS PE Abzweig
7 SitaDSS PE Rohrsystem
8 SitaDSS Clamp Befestigung
9 SitaDSS Rail Montageschiene
10 SitaDSS Rail Aufhängung
1.1 Grundkörper
1.2 Unterlegscheiben, Muttern und Dichtmanschetten
1.3 Losflansch
SitaDSS Ravana bestehend aus:
2.1 Airstop
2.2 Losflansch
2.3 Unterlegscheiben, Muttern und Dichtmanschetten
2.4 Grundkörper
2.5 Sicherungsschelle
2.6 PE-HD Steckmuffe
3 SitaDSS PE Elektroschweißmuffe
4 SitaDSS PE Bogen 88,5°
5 SitaDSS PE Bogen 45°
6 SitaDSS PE Abzweig
7 SitaDSS PE Rohrsystem
8 SitaDSS Clamp Befestigung
9 SitaDSS Rail Montageschiene
10 SitaDSS Rail Aufhängung
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Dacheindeckung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaDSS Ravana mit SitaDSS Ravana Anstauelement für die Notentwässerung in einer innenliegenden Rinne
1 SitaDSS Ravana Anstauelement
SitaDSS Ravana Aufstockelement bestehend aus:
2.1 Grundkörper
2.2 Unterlegscheiben, Muttern und Dichtmanschetten
2.3 Losflansch
SitaDSS Ravana bestehend aus:
3.1 Airstop
3.2 Losflansch
3.3 Unterlegscheiben, Muttern und Dichtmanschetten
3.4 Grundkörper
3.5 Sicherungsschelle
3.6 PE-HD Steckmuffe
4 SitaDSS PE Elektroschweißmuffe
5 SitaDSS PE Bogen 88,5°
6 SitaDSS PE Bogen 45°
7 SitaDSS PE Abzweig
8 SitaDSS PE Rohrsystem
9 SitaDSS Clamp Befestigung
10 SitaDSS Rail Montageschiene
11 SitaDSS Rail Aufhängung
SitaDSS Ravana Aufstockelement bestehend aus:
2.1 Grundkörper
2.2 Unterlegscheiben, Muttern und Dichtmanschetten
2.3 Losflansch
SitaDSS Ravana bestehend aus:
3.1 Airstop
3.2 Losflansch
3.3 Unterlegscheiben, Muttern und Dichtmanschetten
3.4 Grundkörper
3.5 Sicherungsschelle
3.6 PE-HD Steckmuffe
4 SitaDSS PE Elektroschweißmuffe
5 SitaDSS PE Bogen 88,5°
6 SitaDSS PE Bogen 45°
7 SitaDSS PE Abzweig
8 SitaDSS PE Rohrsystem
9 SitaDSS Clamp Befestigung
10 SitaDSS Rail Montageschiene
11 SitaDSS Rail Aufhängung
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Dacheindeckung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Info (PDF)
PDF Tech_Info_SitaDSS_Ravana.pdfAutoCAD
DWG EB_SitaDSS_Ravana_im_nicht_beluefteten_Dachaufbau.DWG DWG EB_SitaDSS_Ravana_Notentwaesserung_im_nicht_beluefteten_Dachaufbau.DWG DWG EB_SitaDSS_Ravana_HE_in_innenliegender_Rinne.DWG DWG EB_SitaDSS_Ravana_NE_mit_SitaDSS_Ravana_Anstauelement_in_innenliegender_Rinne.DWG ZIP SitaDSS_Ravana_DWG_zip.zipEinbaubeispiele
PDF SitaDSS_Ravana_fuer_die_Hauptentwaesserung_im_nicht_beluefteten_Dachaufbau.pdf PDF SitaDSS_Ravana_fuer_die_Notentwaesserung_im_nicht_beluefteten_Dachaufbau.pdf PDF SitaDSS_Ravana_mit_SitaDSS_Ravana_Aufstockelement_in_einer_innenliegenden_Rinne_de.pdf PDF SitaDSS_Ravana_mit_SitaDSS_Ravana_Anstauelement_fuer_die_Notentwaesserung_in_innenliegenden_Rinne_de.pdfEinbauanleitung
PDF Einbauanleitung_SitaDSS_Ravana_E149311.pdfPrüfzeugnisse
PDF Zertifikat_SitaGullys_gesamt.pdf| SitaDSS Ravana | Artikel Nr. | |||
|---|---|---|---|---|
|
Schraubflansch senkrecht |
||||
| DN 50 | Schraubflansch | 280099 | Zum Produkt |
+
