SitaDSS Ravana
wpust do odwodnienia podciśnieniowego
- Produkty
-

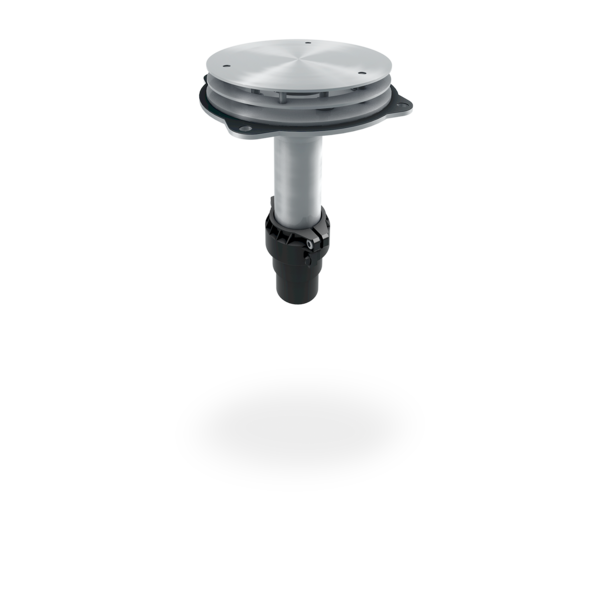

SitaDSS Ravana
-
wpust do odwodnienia podciśnieniowego
Atrybuty
- Niewrażliwe na oddziaływania atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Odporność na wstrząsy i uderzenia
- Wykonana z trwałych materiałów
- Uniwersalne zastosowanie do każdej uszczelki

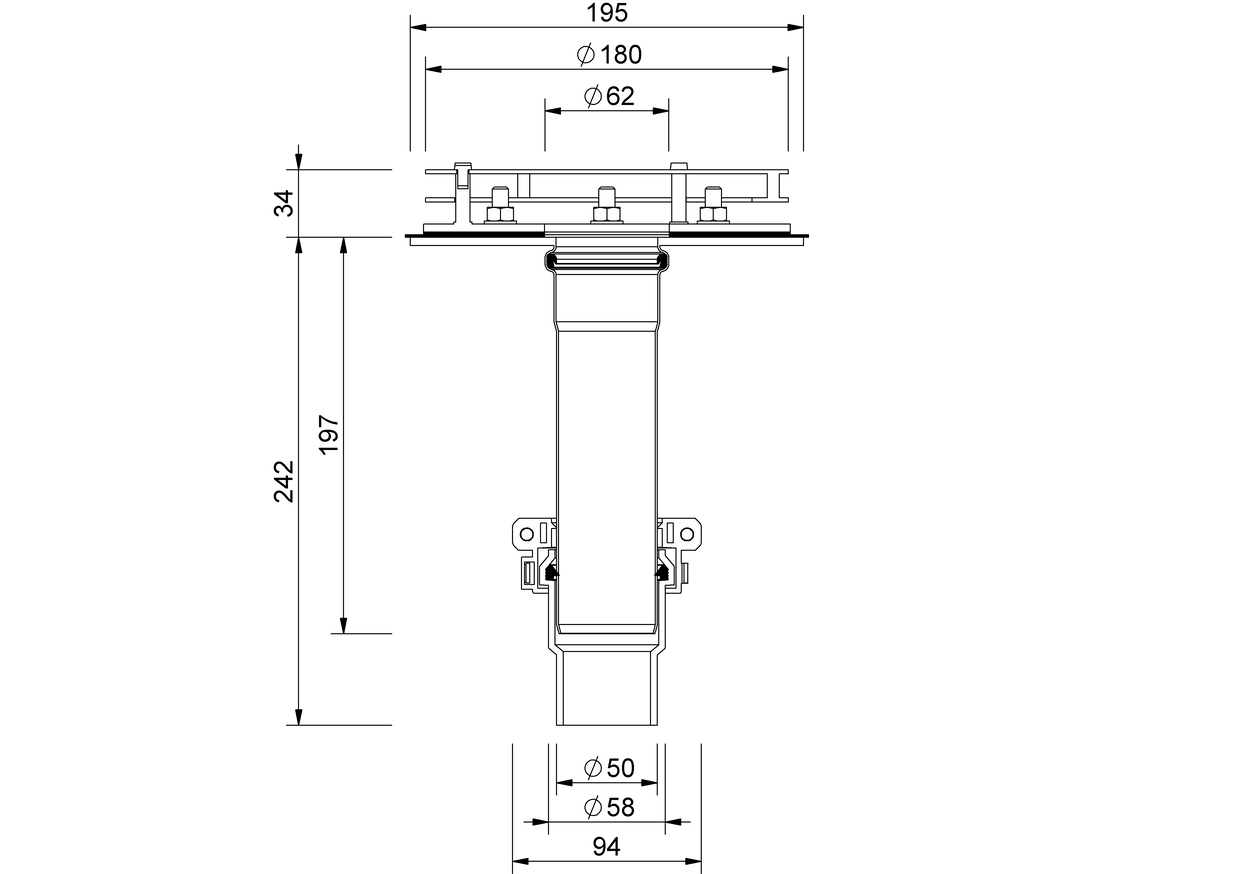

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | Przejście / otwór roboczy (mm) |
|---|---|---|
| 50 | 50 | 100 |
Tekst wykonania
Przepływ
Przykłady instalacji
![SitaDSS Ravana do odwadniania głównego w niewentylowanej konstrukcji dachowej]( "SitaDSS Ravana do odwadniania głównego w niewentylowanej konstrukcji dachowej")
![SitaDSS Ravana do odwadniania awaryjnego w niewentylowanej konstrukcji dachowej]( "SitaDSS Ravana do odwadniania awaryjnego w niewentylowanej konstrukcji dachowej")
![SitaDSS Ravana z elementem spiętrzającym SitaDSS Ravana w rynnie wewnętrznej]( "SitaDSS Ravana z elementem spiętrzającym SitaDSS Ravana w rynnie wewnętrznej")
![SitaDSS Ravana z elementem spiętrzającym SitaDSS Ravana do odwadniania awaryjnego w rynnie wewnętrznej]( "SitaDSS Ravana z elementem spiętrzającym SitaDSS Ravana do odwadniania awaryjnego w rynnie wewnętrznej")
MultiCAD und BIM-Daten
Wybór artykułu
SitaDSS Ravana, wpust rynnowy do odwodnienia podciśnieniowego, ze stali szlachetnej nierdzewnej, numer materiału 1.4301, wg DIN EN 1253-2, średnica znamionowa DN 50, z adapterem składającym się ze złączki wtykowej PE-HD DN 50 o długości 115 mm z łącznikiem, do bezpośredniego przyłączania do rur PE zgodnie z DIN EN 1519. O wydajności odwadniania wg DIN EN 1253-2:2013 wynoszącej 15,7 l/s przy słupie wody 46 mm, z przygotowanymi otworami do mocowania elementów w konstrukcji dolnej, z sześcioma wkrętami bez łba M8, długość 25 mm, podkładkami i nakrętkami sześciokątnymi, luźnym kołnierzem ze stali szlachetnej nierdzewnej, numer materiału 1.4301, ze szpilkami spawalniczymi do mocowania blokady Airstop, dwoma kołnierzami uszczelniającymi do zacisku membrany z bitumu, z tworzywa sztucznego lub kauczuku. W komplecie blokada Airstop, dostawa i profesjonalny montaż.
Wydajność zgodna z PN EN 1253-2 in l/s
Ppoziom magazynowania wody (mm)
Wydajność zgodna z PN EN 1253-2 z elementem spiętrzającym do odwodnienia awaryjnego in l/s
Średnica nominalna DN
5
10
15
20
25
30
35
40
45
50
55
60
65
50
0,2
0,6
0,9
2
3
4,4
5,8
5,8
5,8
5,8
5,8
5,8
5,8
Ppoziom magazynowania wody (mm)
Średnica nominalna DN
5
10
15
20
25
30
35
40
45
50
55
60
65
50
0,2
0,6
1
2,9
4,7
5,7
5,7
5,7
5,7
5,7
5,7
5,7
5,7

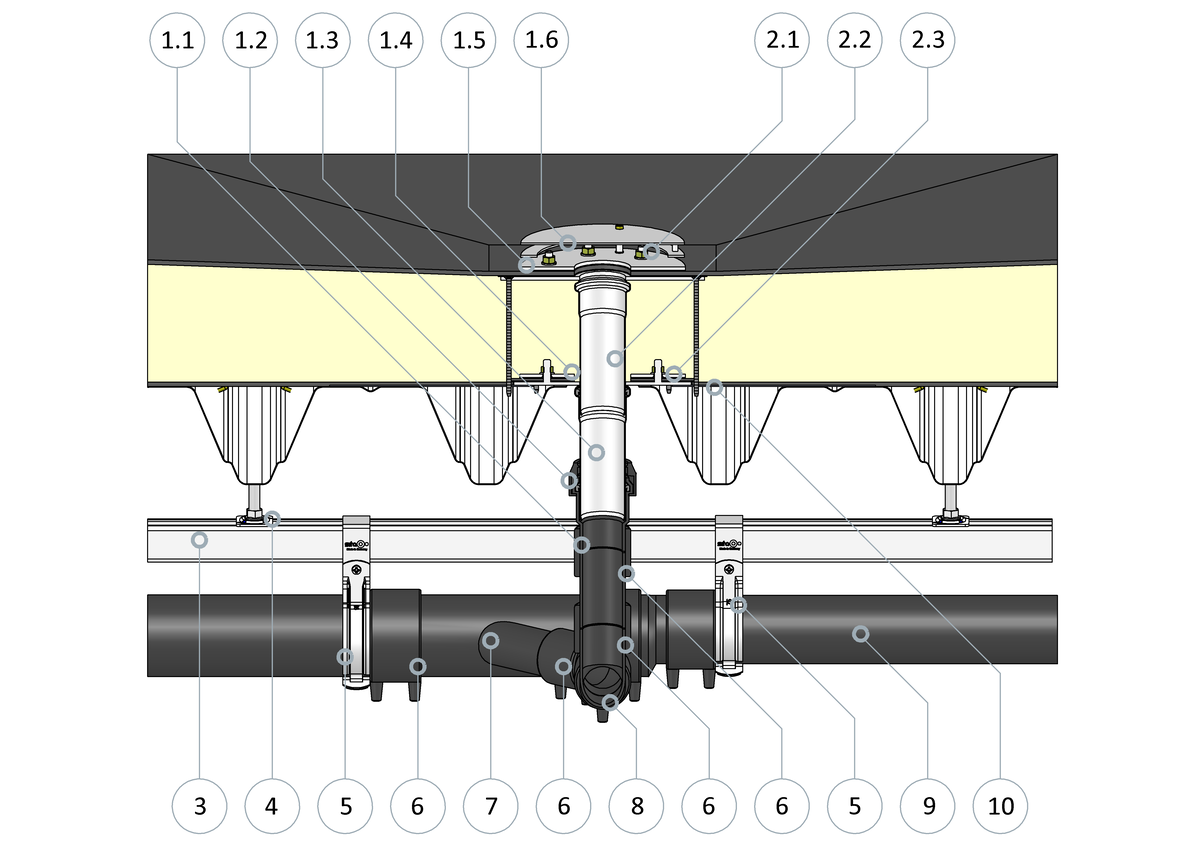

SitaDSS Ravana do odwadniania głównego w niewentylowanej konstrukcji dachowej
SitaDSS Ravana składa się z następujących elementów:
1.1 Złączka wtykowa PE-HD
1.2 Obejma zabezpieczająca
1.3 Korpus
1.4 Podkładki, nakrętki i kołnierze uszczelniające
1.5 Kołnierz luźny
1.6 Airstop
Element nadbudowy SitaDSS Ravana składa się z następujących elementów:
2.1 Podkładki, nakrętki i kołnierze uszczelniające
2.2 Korpus
2.3 Kołnierz luźny
3 Szyna montażowa SitaDSS Rail
4 Zawieszenie do szyny SitaDSS
5 Zacisk SitaDSS
6 Elektromufa SitaDSS PE
7 Trójnik SitaDSS PE
8 Kolano SitaDSS PE
9 Rura SitaDSS PE
10 Blacha wzmacniająca SitaMore
1.1 Złączka wtykowa PE-HD
1.2 Obejma zabezpieczająca
1.3 Korpus
1.4 Podkładki, nakrętki i kołnierze uszczelniające
1.5 Kołnierz luźny
1.6 Airstop
Element nadbudowy SitaDSS Ravana składa się z następujących elementów:
2.1 Podkładki, nakrętki i kołnierze uszczelniające
2.2 Korpus
2.3 Kołnierz luźny
3 Szyna montażowa SitaDSS Rail
4 Zawieszenie do szyny SitaDSS
5 Zacisk SitaDSS
6 Elektromufa SitaDSS PE
7 Trójnik SitaDSS PE
8 Kolano SitaDSS PE
9 Rura SitaDSS PE
10 Blacha wzmacniająca SitaMore
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną

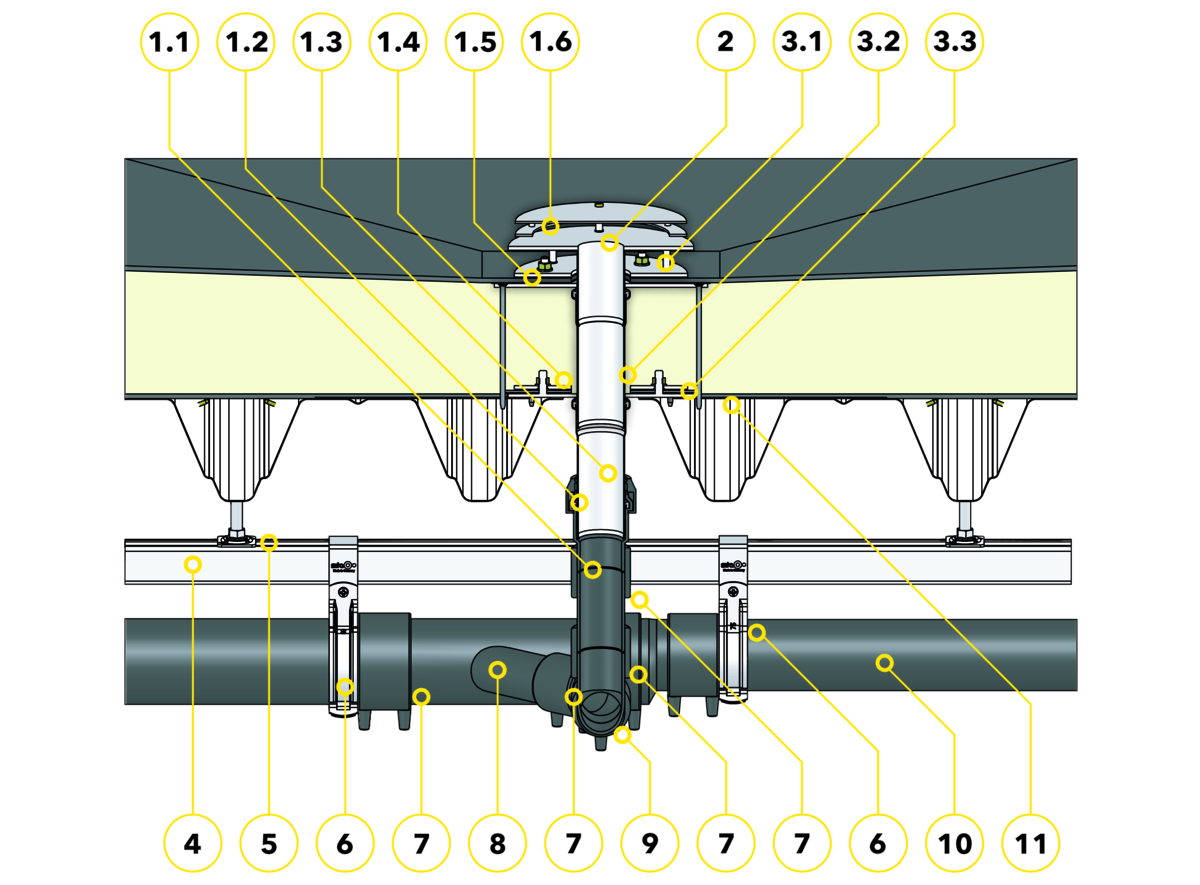

SitaDSS Ravana do odwadniania awaryjnego w niewentylowanej konstrukcji dachowej
SitaDSS Ravana składa się z następujących elementów:
1.1 Złączka wtykowa PE-HD
1.2 Obejma zabezpieczająca
1.3 Korpus
1.4 Podkładki, nakrętki i kołnierze uszczelniające
1.5 Kołnierz luźny
1.6 Airstop
2 Element spiętrzający SitaDSS Ravana
Element nadbudowy SitaDSS Ravana składa się z następujących elementów:
3.1 Podkładki, nakrętki i kołnierze uszczelniające
3.2 Korpus
3.3 Kołnierz luźny
4 Szyna montażowa SitaDSS Rail
5 Zawieszenie do szyny SitaDSS
6 Zacisk SitaDSS
7 Elektromufa SitaDSS PE
8 Trójnik SitaDSS PE
9 Kolano SitaDSS PE
10 Rura SitaDSS PE
11 Blacha wzmacniająca SitaMore
1.1 Złączka wtykowa PE-HD
1.2 Obejma zabezpieczająca
1.3 Korpus
1.4 Podkładki, nakrętki i kołnierze uszczelniające
1.5 Kołnierz luźny
1.6 Airstop
2 Element spiętrzający SitaDSS Ravana
Element nadbudowy SitaDSS Ravana składa się z następujących elementów:
3.1 Podkładki, nakrętki i kołnierze uszczelniające
3.2 Korpus
3.3 Kołnierz luźny
4 Szyna montażowa SitaDSS Rail
5 Zawieszenie do szyny SitaDSS
6 Zacisk SitaDSS
7 Elektromufa SitaDSS PE
8 Trójnik SitaDSS PE
9 Kolano SitaDSS PE
10 Rura SitaDSS PE
11 Blacha wzmacniająca SitaMore
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną

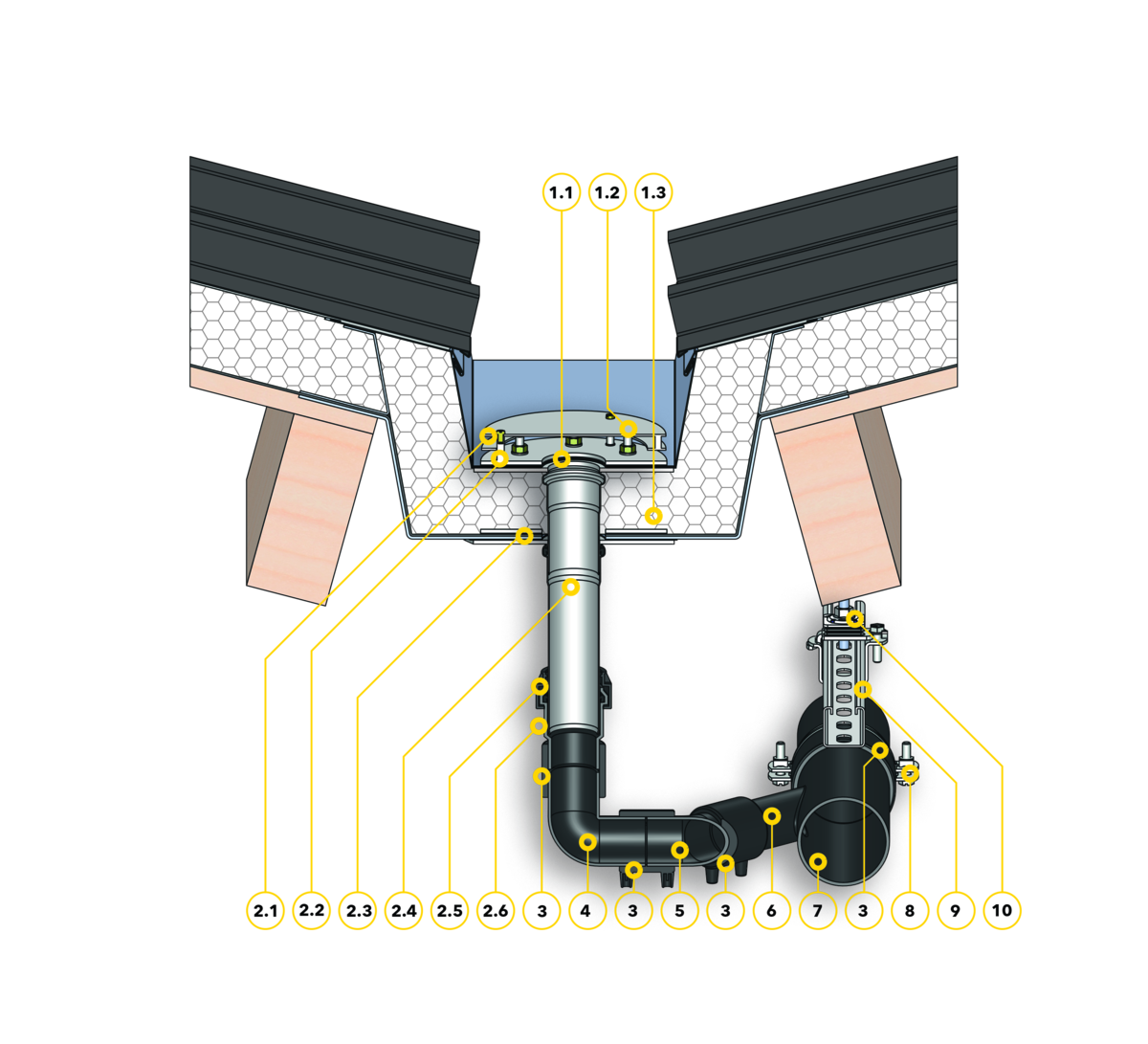

SitaDSS Ravana z elementem spiętrzającym SitaDSS Ravana w rynnie wewnętrznej
Element nadbudowy SitaDSS Ravana składa się z następujących elementów:
1.1 Korpus podstawowy
1.2 Podkładki, nakrętki i kołnierze uszczelniające
1.3 Kołnierz luźny
SitaDSS Ravana składa się z następujących elementów:
2.1 Blokada Airstop
2.2 Kołnierz luźny
2.3 Podkładki, nakrętki i kołnierze uszczelniające
2.4 Korpus podstawowy
2.5 Obejma zabezpieczająca
2.6 Złączka wtykowa PE-HD
3 SitaDSS PE Elektromufa
4 SitaDSS PE Kolano 88,5°
5 SitaDSS PE Kolano 45°
6 Trójnik SitaDSS PE
7 System rur SitaDSS PE
8 SitaDSS Zacisk mocujący
9 Szyna montażowa SitaDSS Rail
10 Zawieszenie do szyny SitaDSS
1.1 Korpus podstawowy
1.2 Podkładki, nakrętki i kołnierze uszczelniające
1.3 Kołnierz luźny
SitaDSS Ravana składa się z następujących elementów:
2.1 Blokada Airstop
2.2 Kołnierz luźny
2.3 Podkładki, nakrętki i kołnierze uszczelniające
2.4 Korpus podstawowy
2.5 Obejma zabezpieczająca
2.6 Złączka wtykowa PE-HD
3 SitaDSS PE Elektromufa
4 SitaDSS PE Kolano 88,5°
5 SitaDSS PE Kolano 45°
6 Trójnik SitaDSS PE
7 System rur SitaDSS PE
8 SitaDSS Zacisk mocujący
9 Szyna montażowa SitaDSS Rail
10 Zawieszenie do szyny SitaDSS
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- pokryciem dachowym
- izolacją cieplną
- paroizolacją
- konstrukcją dolną

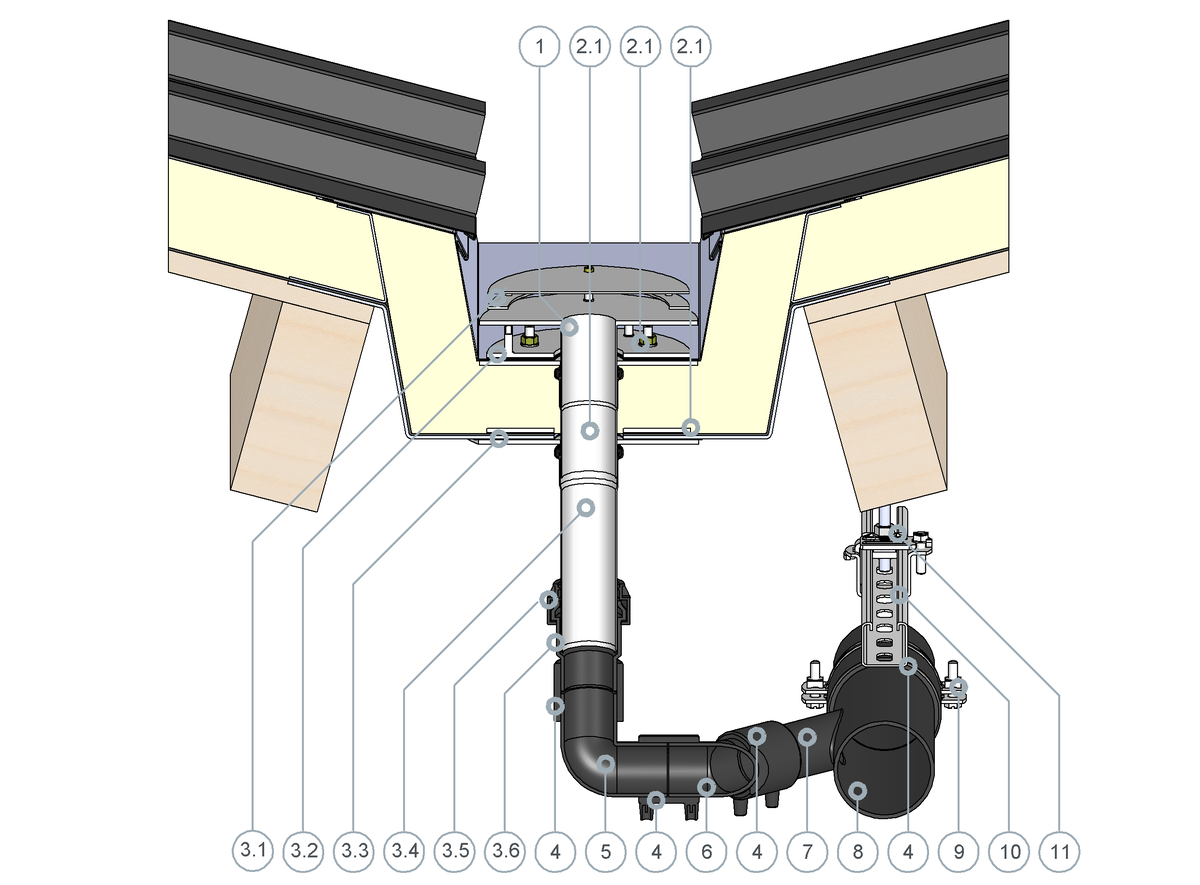

SitaDSS Ravana z elementem spiętrzającym SitaDSS Ravana do odwadniania awaryjnego w rynnie wewnętrznej
1 Element spiętrzający SitaDSS Ravana
Element nadbudowy SitaDSS Ravana składa się z następujących elementów:
2.1 Korpus podstawowy
2.2 Podkładki, nakrętki i kołnierze uszczelniające
2.3 Kołnierz luźny
SitaDSS Ravana składa się z następujących elementów:
3.1 Blokada Airstop
3.2 Kołnierz luźny
3.3 Podkładki, nakrętki i kołnierze uszczelniające
3.4 Korpus podstawowy
3.5 Obejma zabezpieczająca
3.6 Złączka wtykowa PE-HD
4 Elektromufa SitaDSS PE
5 Kolanko SitaDSS PE 88,5°
6 SitaDSS PE Kolano 45°
7 Trójnik SitaDSS PE
8 System rur SitaDSS PE
9 SitaDSS Zacisk mocujący
10 Szyna montażowa SitaDSS Rail
11 Zawieszenie do szyny SitaDSS
Element nadbudowy SitaDSS Ravana składa się z następujących elementów:
2.1 Korpus podstawowy
2.2 Podkładki, nakrętki i kołnierze uszczelniające
2.3 Kołnierz luźny
SitaDSS Ravana składa się z następujących elementów:
3.1 Blokada Airstop
3.2 Kołnierz luźny
3.3 Podkładki, nakrętki i kołnierze uszczelniające
3.4 Korpus podstawowy
3.5 Obejma zabezpieczająca
3.6 Złączka wtykowa PE-HD
4 Elektromufa SitaDSS PE
5 Kolanko SitaDSS PE 88,5°
6 SitaDSS PE Kolano 45°
7 Trójnik SitaDSS PE
8 System rur SitaDSS PE
9 SitaDSS Zacisk mocujący
10 Szyna montażowa SitaDSS Rail
11 Zawieszenie do szyny SitaDSS
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- pokryciem dachowym
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.

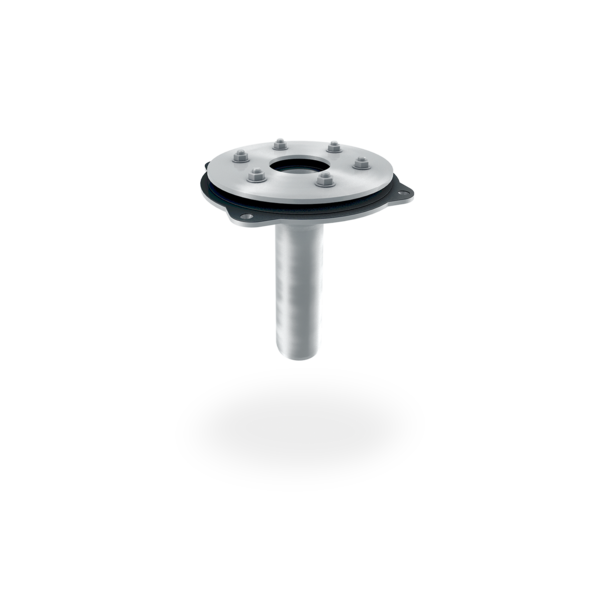

| SitaDSS Ravana | Numer artykułu | |||
|---|---|---|---|---|
|

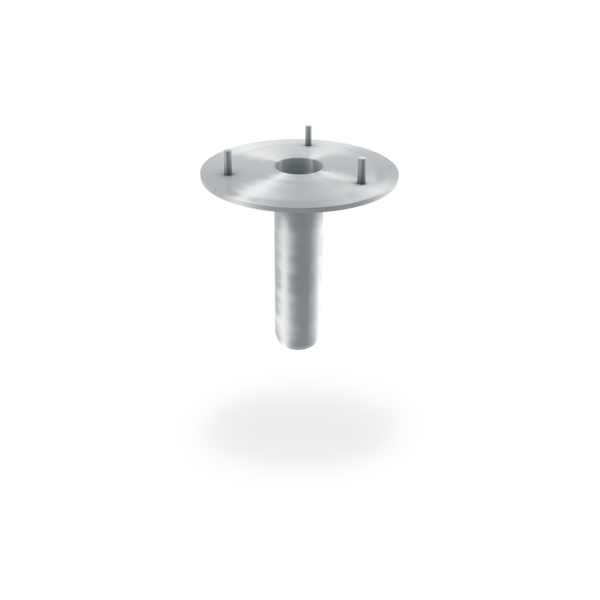

Kołnierz zaciskowy pionowy |
||||
| DN 50 | Kołnierz zaciskowy | 280099 | Pokaż produkt |
+
