SitaDSS Ravana
Вакуумная воронка
- Продукция

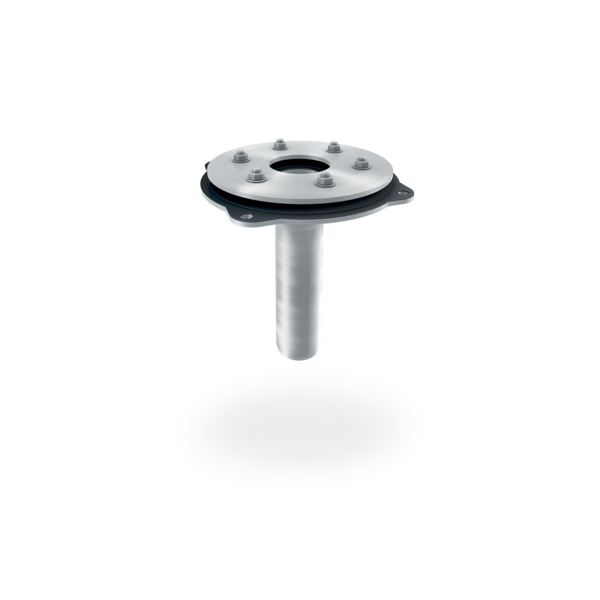

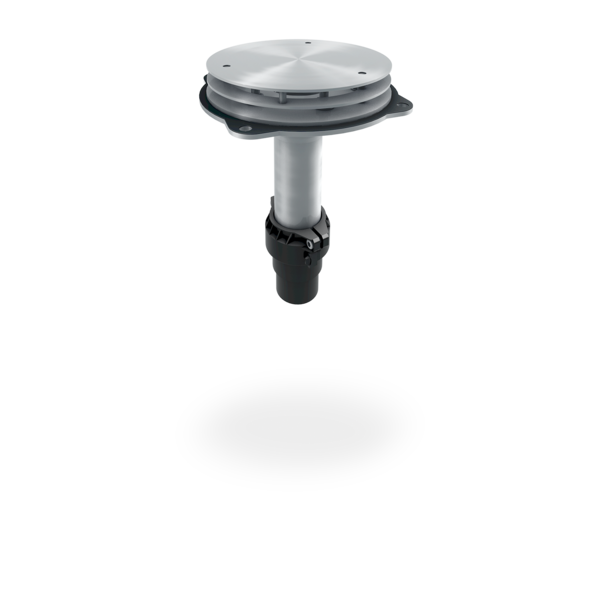

SitaDSS Ravana
Вакуумная воронка
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность
- Пригодность для любой гидроизоляции

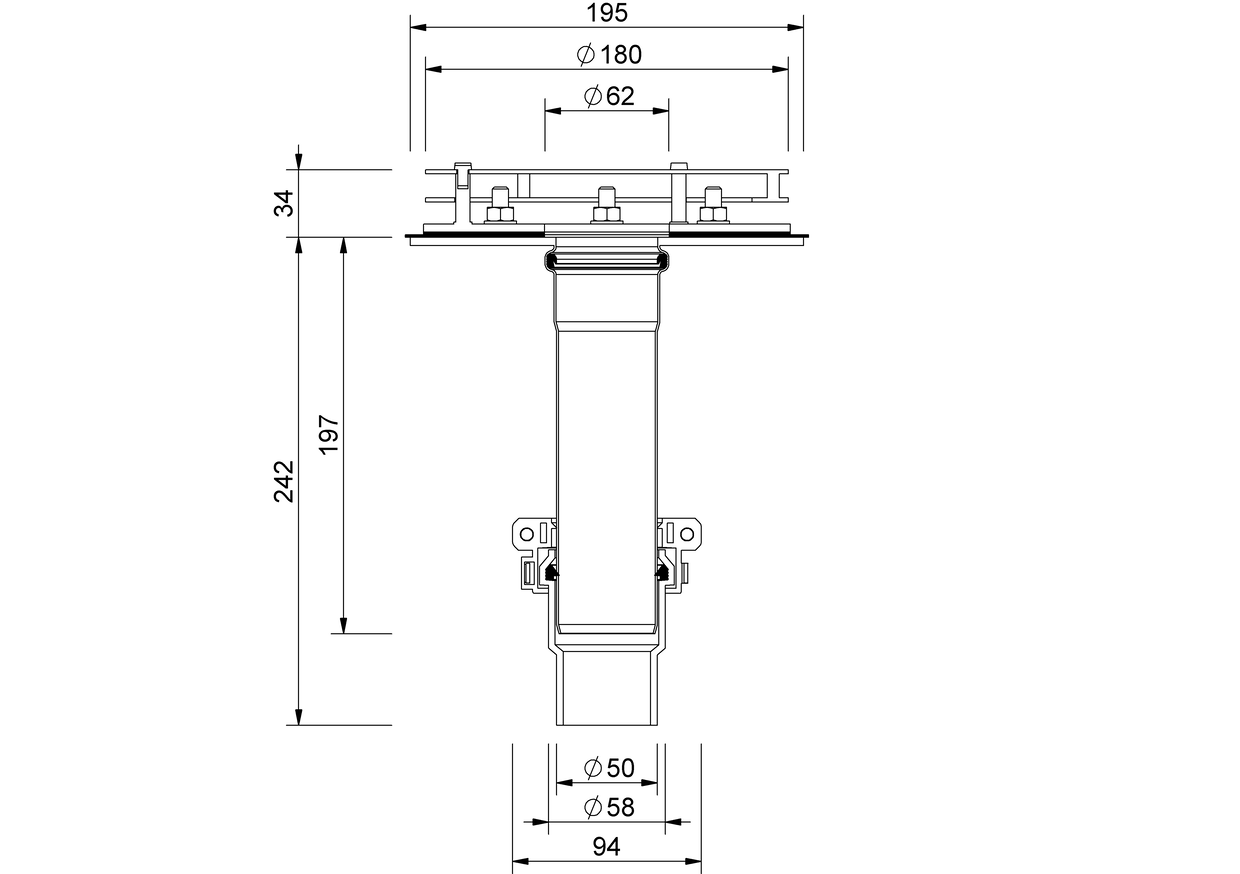

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | Проем / установочное отверстие (мм) |
|---|---|---|
| 50 | 50 | 100 |
Воронка для желобов SitaDSS Ravana, для вакуумных систем водостока, из нержавеющей стали, номер материала: 1.4301, согласно стандарту DIN EN 1253-2, номинальным диаметром DN 50, с переходником, состоящим из стыковой муфты из полиэтилена высокой плотности DN 50 длиной 115 мм, для прямого соединения с трубами из ПЭ согласно DIN EN 1519. С пропускной способностью 15,7 л/с в соответствии с prEN 1253-2:2013 при подпоре воды 46 мм, с отверстиями для крепления к нижней конструкции, с шестью резьбовыми шпильками М8 длиной 25 мм, а также подкладными шайбами и шестигранными гайками, прижимной фланец из нержавеющей стали, номер материала: 1.4301, с приваренными штифтами для установки Airstop, двумя уплотнительными манжетами для зажима битумной, полимерной и каучуковой гидроизоляции. В комплекте с элементом Airstop, поставка и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.2 | 0.6 | 0.9 | 2 | 3 | 4.4 | 5.8 | 5.8 | 5.8 | 5.8 | 5.8 | 5.8 | 5.8 | 5.8 | 5.8 | 5.8 | 5.8 | 5.8 | 5.8 | 5.8 |
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.2 | 0.6 | 1 | 2.9 | 4.7 | 5.7 | 5.7 | 5.7 | 5.7 | 5.7 | 5.7 | 5.7 | 5.7 | 5.7 | 5.7 | 5.7 | 5.7 | 5.7 | 5.7 | 5.7 |

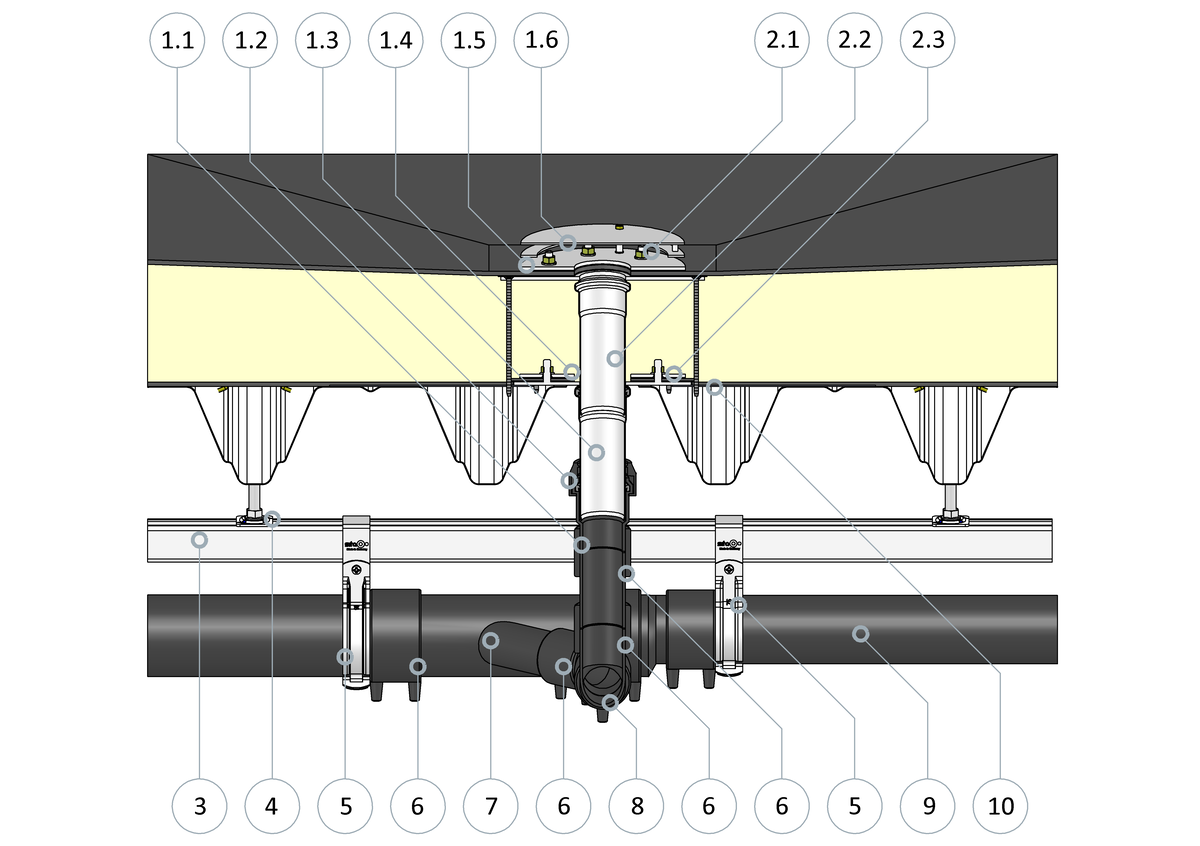

SitaDSS Ravana для основного водостока в невентилируемой кровле
1.1 Раструб PE-HD
1.2 Фиксаторный хомут
1.3 Корпус
1.4 Подкладные шайбы, гайки и уплотнительные манжеты
1.5 Съемный фланец
1.6 Airstop

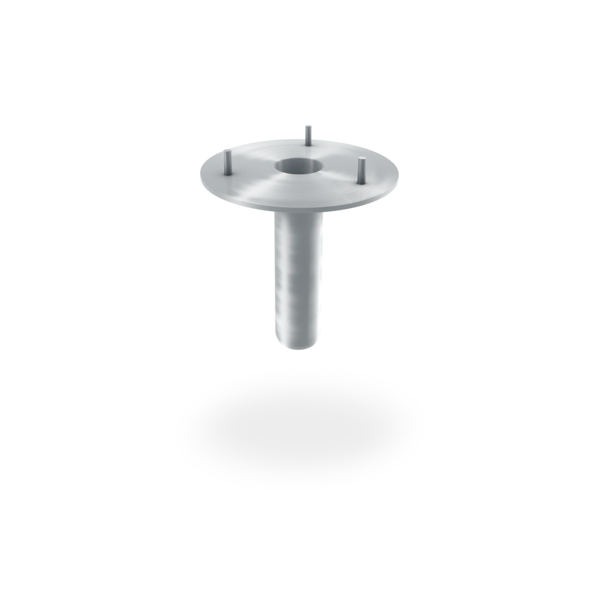

Надставной элемент SitaDSS Ravana состоит из:
2.1 Подкладные шайбы, гайки и уплотнительные манжеты
2.2 Корпус
2.3 Съемный фланец
3 Монтажная шина SitaDSS Rail
4 Подвес SitaDSS Rail
5 Узел крепления SitaDSS Clamp
6 Электросварная муфта SitaDSS ПЭ
7 Тройник SitaDSS ПЭ
8 Отвод SitaDSS ПЭ
9 Труба SitaDSS ПЭ
10 Усилительная пластина SitaMore
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция

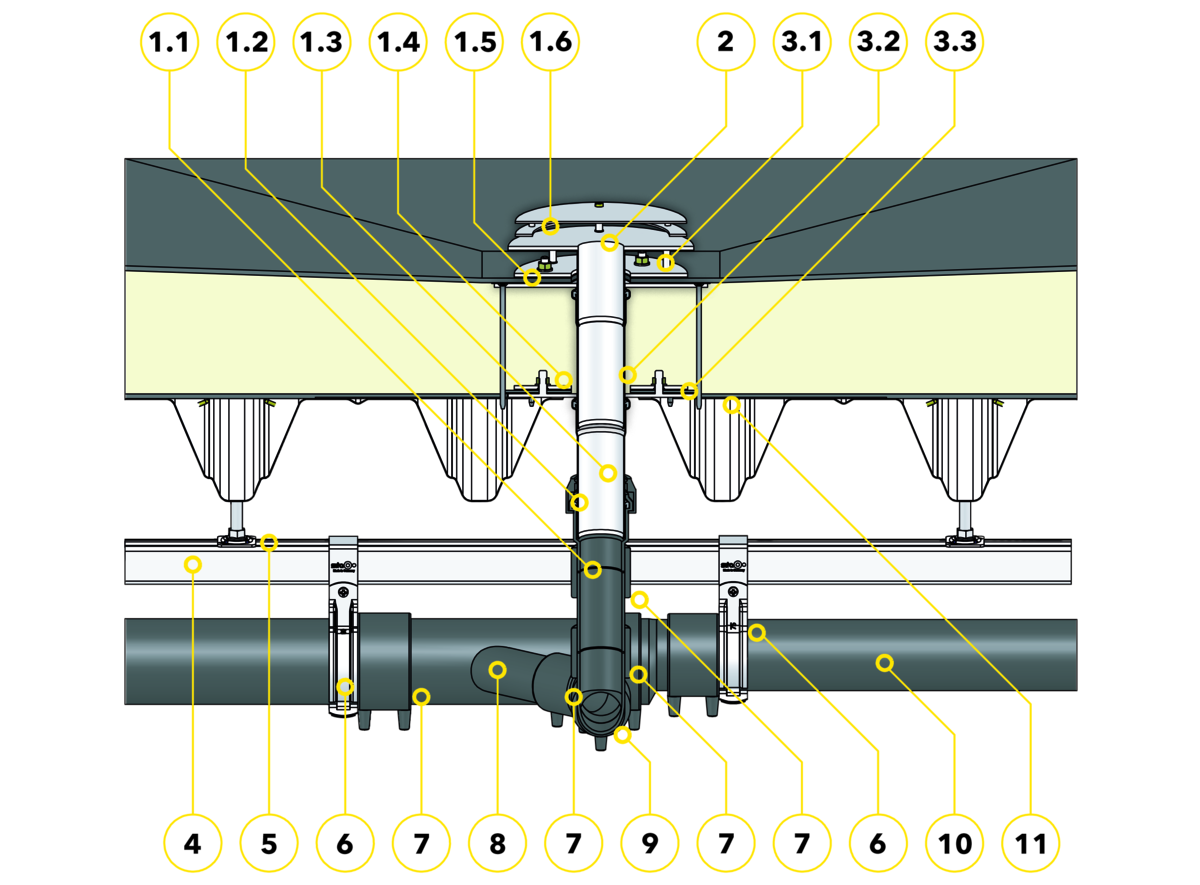

SitaDSS Ravana для аварийного водостока в невентилируемой кровле
1.1 Раструб PE-HD
1.2 Фиксаторный хомут
1.3 Корпус
1.4 Подкладные шайбы, гайки и уплотнительные манжеты
1.5 Съемный фланец
1.6 Airstop
2 Подпорный элемент SitaDSS Ravana
Надставной элемент SitaDSS Ravana состоит из:
3.1 Подкладные шайбы, гайки и уплотнительные манжеты
3.2 Корпус
3.3 Съемный фланец
4 Монтажная шина SitaDSS Rail
5 Подвес SitaDSS Rail
6 Узел крепления SitaDSS Clamp
7 Электросварная муфта SitaDSS ПЭ
8 Тройник SitaDSS ПЭ
9 Отвод SitaDSS ПЭ
10 Труба SitaDSS ПЭ
11 Усилительная пластина SitaMore
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция

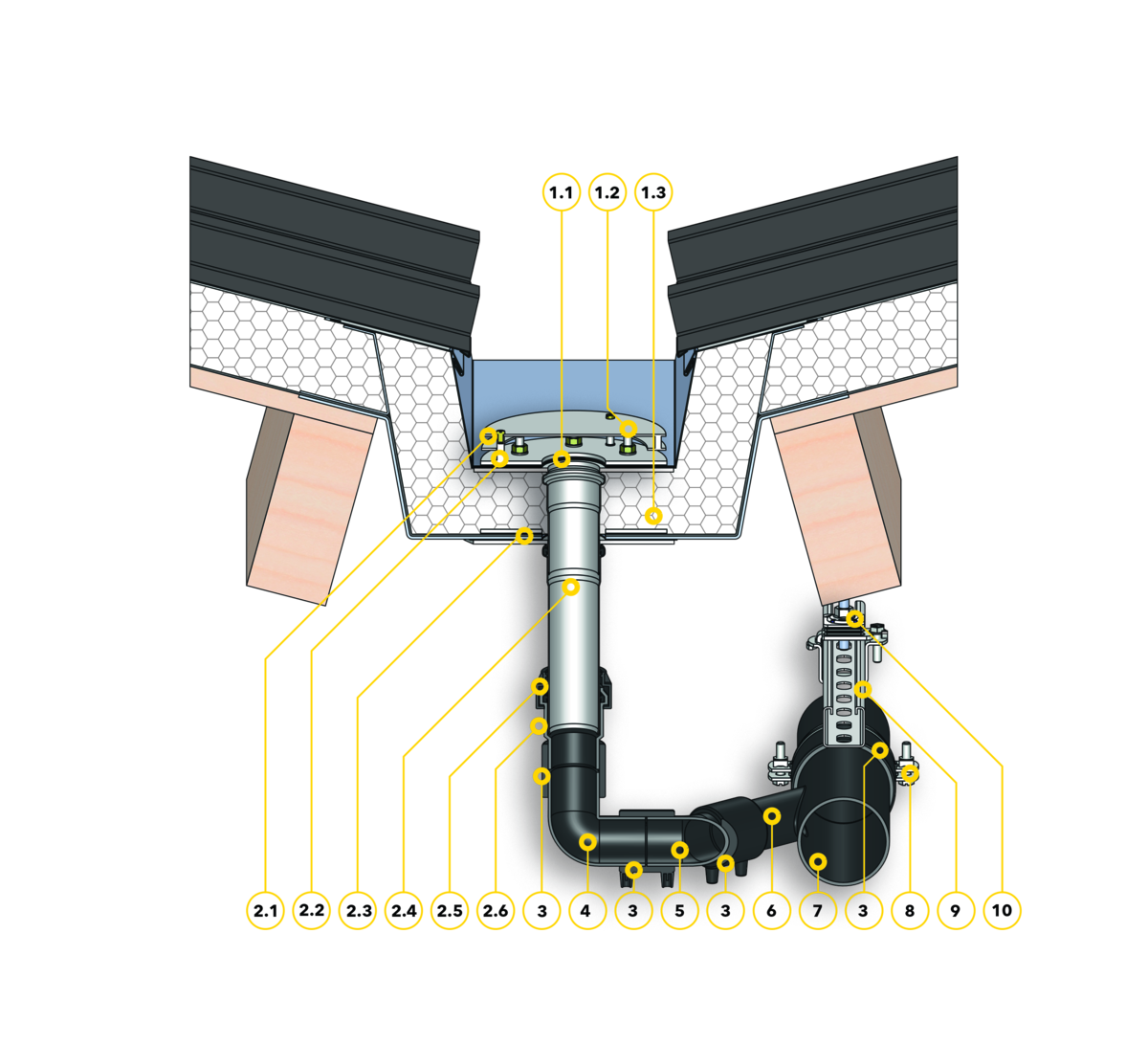

SitaDSS Ravana с надставным элементом SitaDSS Ravana во внутреннем желобе
1.1 Корпус
1.2 Подкладные шайбы, гайки и уплотнительные манжеты
1.3 Съемный фланец
SitaDSS Ravana, состоит из:
2.1 Airstop
2.2 Съемный фланец
2.3 Подкладные шайбы, гайки и уплотнительные манжеты
2.4 Корпус
2.5 Страховочный хомут
2.6 Раструб ПНД
3 Электросварная муфта из полиэтилена SitaDSS
4 Отвод 88,5° SitaDSS ПЭ;
5 Отвод 45° SitaDSS ПЭ;
6 Тройник SitaDSS ПЭ
7 Система труб SitaDSS ПЭ
8 Крепление SitaDSS Clamp
9 Монтажная шина SitaDSS Rail
10 Подвес SitaDSS Rail
- кровельное покрытие
- теплоизоляция
- пароизоляция
- несущая конструкция

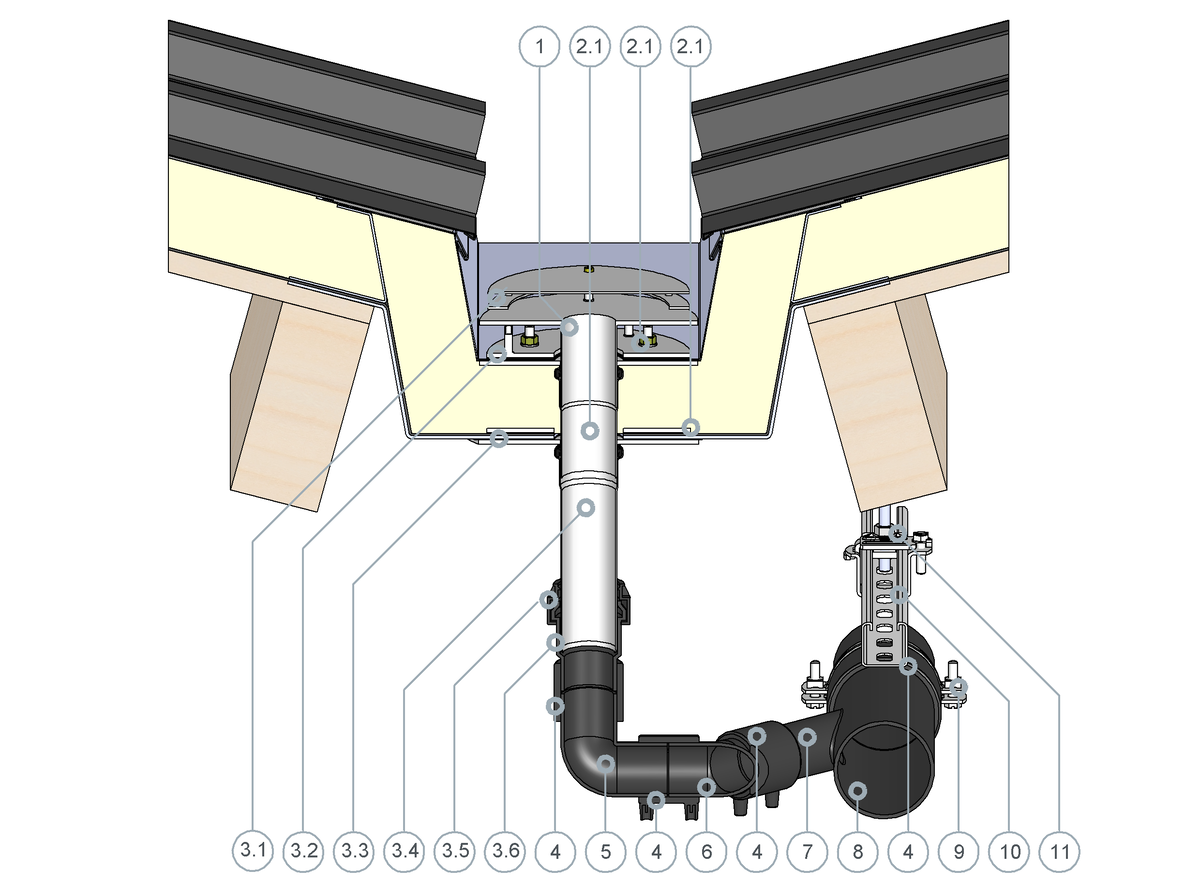

SitaDSS Ravana с подпорным элементом SitaDSS Ravana для аварийного водостока во внутреннем желобе
Надставной элемент SitaDSS Ravana состоит из:
2.1 Корпус
2.2 Подкладные шайбы, гайки и уплотнительные манжеты
2.3 Съемный фланец
SitaDSS Ravana, состоит из:
3.1 Airstop
3.2 Съемный фланец
3.3 Подкладные шайбы, гайки и уплотнительные манжеты
3.4 Корпус
3.5 Страховочный хомут
3.6 Раструб ПНД
4 Электросварная муфта SitaDSS ПЭ
5 Отвод 88,5° SitaDSS ПЭ;
6 Отвод 45° SitaDSS ПЭ;
7 Тройник SitaDSS ПЭ
8 Система труб SitaDSS ПЭ
9 Крепление SitaDSS Clamp
10 Монтажная шина SitaDSS Rail
11 Подвес SitaDSS Rail
- кровельное покрытие
- теплоизоляция
- пароизоляция
- несущая конструкция
