SitaDSS Ravana
Dakkolk in onderdruk
- Producten
-

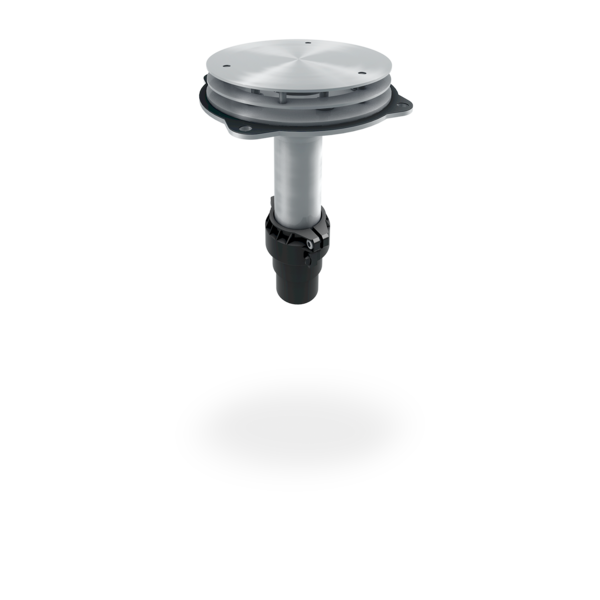

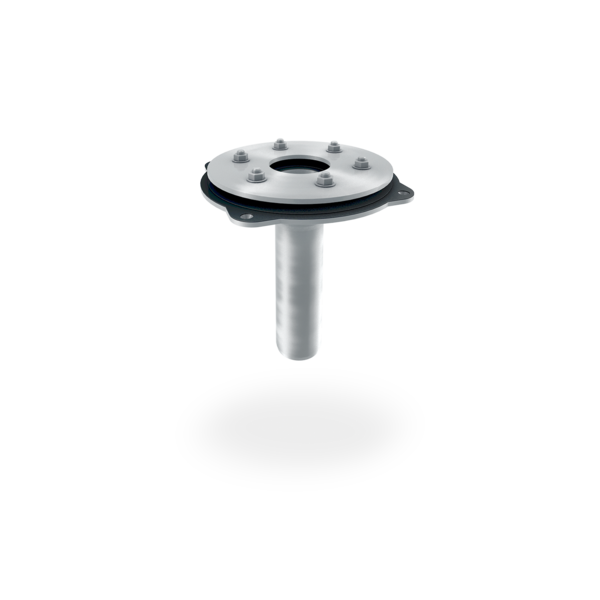

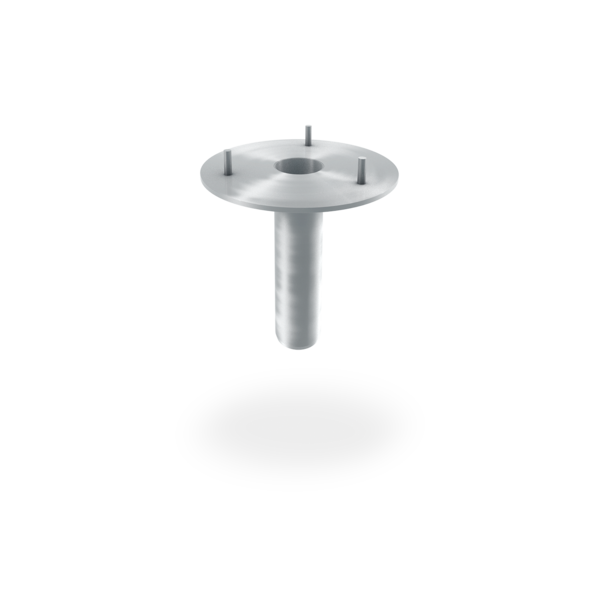

SitaDSS Ravana
-
Dakkolk in onderdruk
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur
- Universeel voor elke afdichting

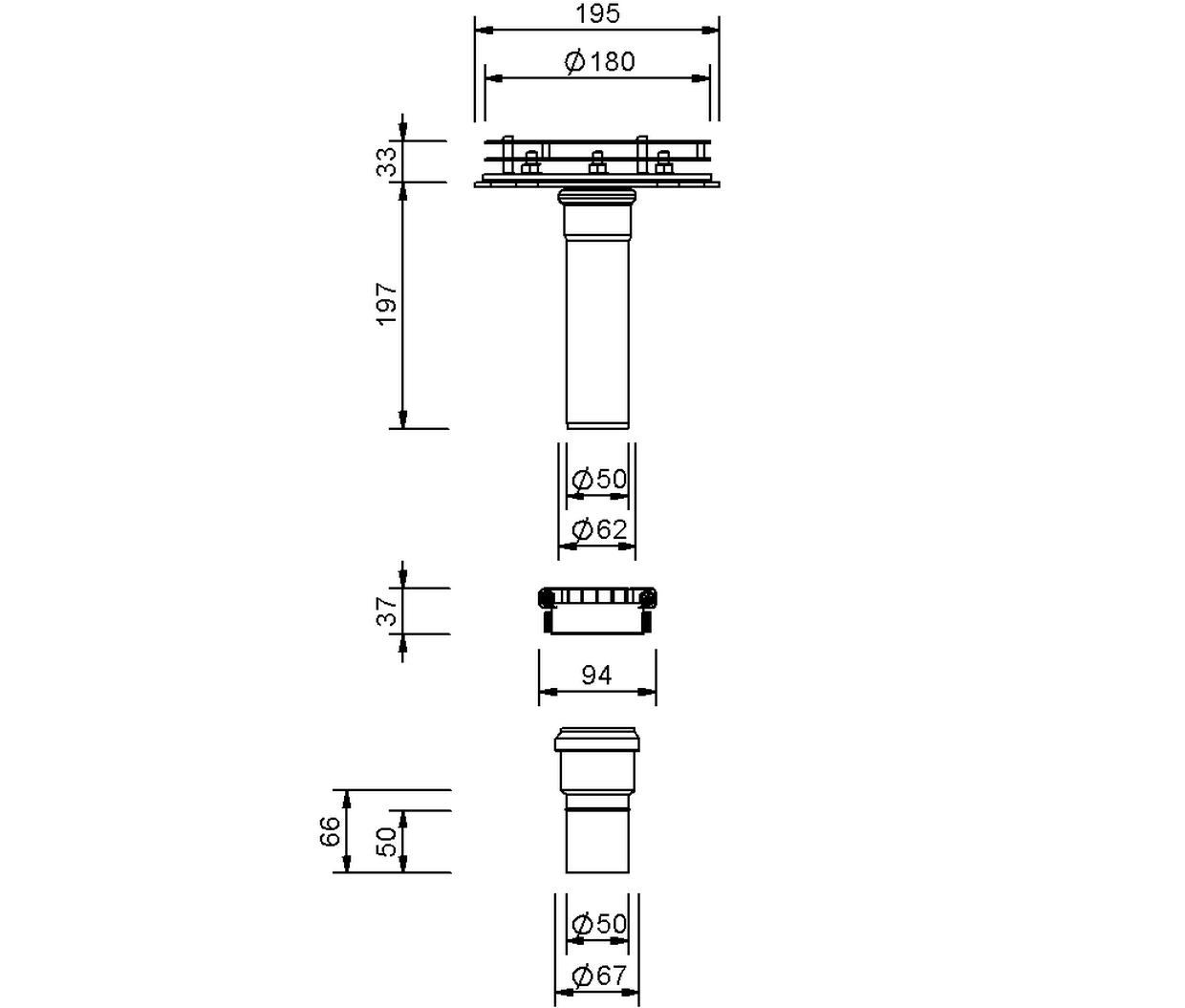

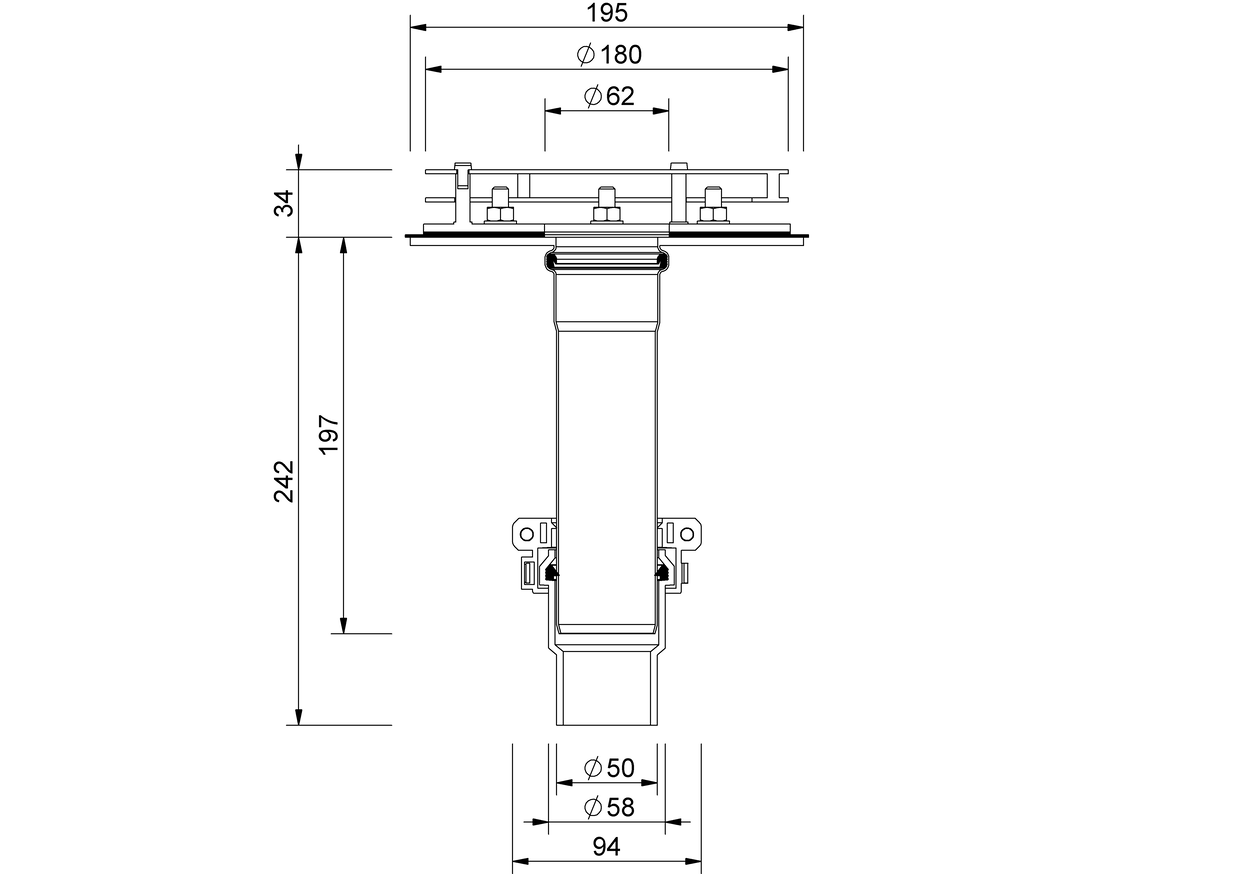

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) |
|---|---|---|
| 50 | 50 | 100 |
Prestatiebeschrijving
Afvoercapaciteit
Installatievoorbeelden
![SitaDSS Ravana als hoofdafvoer voor ongeventileerde dakconstructies]( "SitaDSS Ravana als hoofdafvoer voor ongeventileerde dakconstructies")
![SitaDSS Ravana als noodafvoer voor ongeventileerde dakconstructies]( "SitaDSS Ravana als noodafvoer voor ongeventileerde dakconstructies")
![SitaDSS Ravana met SitaDSS Ravana verhogingselement in binnenliggende goot]( "SitaDSS Ravana met SitaDSS Ravana verhogingselement in binnenliggende goot")
![SitaDSS Ravana met SitaDSS Ravana overloopelement voor noodafvoer in binnenliggende goot]( "SitaDSS Ravana met SitaDSS Ravana overloopelement voor noodafvoer in binnenliggende goot")
MultiCAD und BIM-Daten
Artikelselectie
SitaDSS Ravana, gootkolk voor afvoer in onderdruk, uit roestvrij staal materiaalnummer 1.4301. Conform NBN EN 1253-2. Nominale diameter DN 50. Met verloopkoppeling bestaande uit 115 mm lange PE-HD schuifmof DN 50 met verbindingsstuk. Voor directe aansluiting op PE-buizen conform NBN EN 1519. Met een afvoercapaciteit volgens prEN 1253-2:2013 van 15,7 l/s bij een waterkolom van 46 mm, met geprefabriceerde boringen voor de bevestiging van het onderdeel in de onderconstructie, met zes draadpennen M8, lengte 25 mm, evenals sluitringen en zeskantmoeren, losse flens van roestvrij staal, materiaalnr. 1.4301, met laspennen voor het aanbrengen van de Airstop, twee afdichtmanchetten voor het vastklemmen van bitumineuze, kunststof of rubberen dakafdichtbanen. Compleet inclusief Airstop, leveren en deskundig inbouwen.
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Waterstand (mm)
Afvoercapaciteit conform NBN EN 1253-2 met overloopelement voor noodafvoer in l/s
Nominale diameter DN
5
10
15
20
25
30
35
40
45
50
55
60
65
50
0,2
0,6
0,9
2
3
4,4
5,8
5,8
5,8
5,8
5,8
5,8
5,8
Waterstand (mm)
Nominale diameter DN
5
10
15
20
25
30
35
40
45
50
55
60
65
50
0,2
0,6
1
2,9
4,7
5,7
5,7
5,7
5,7
5,7
5,7
5,7
5,7

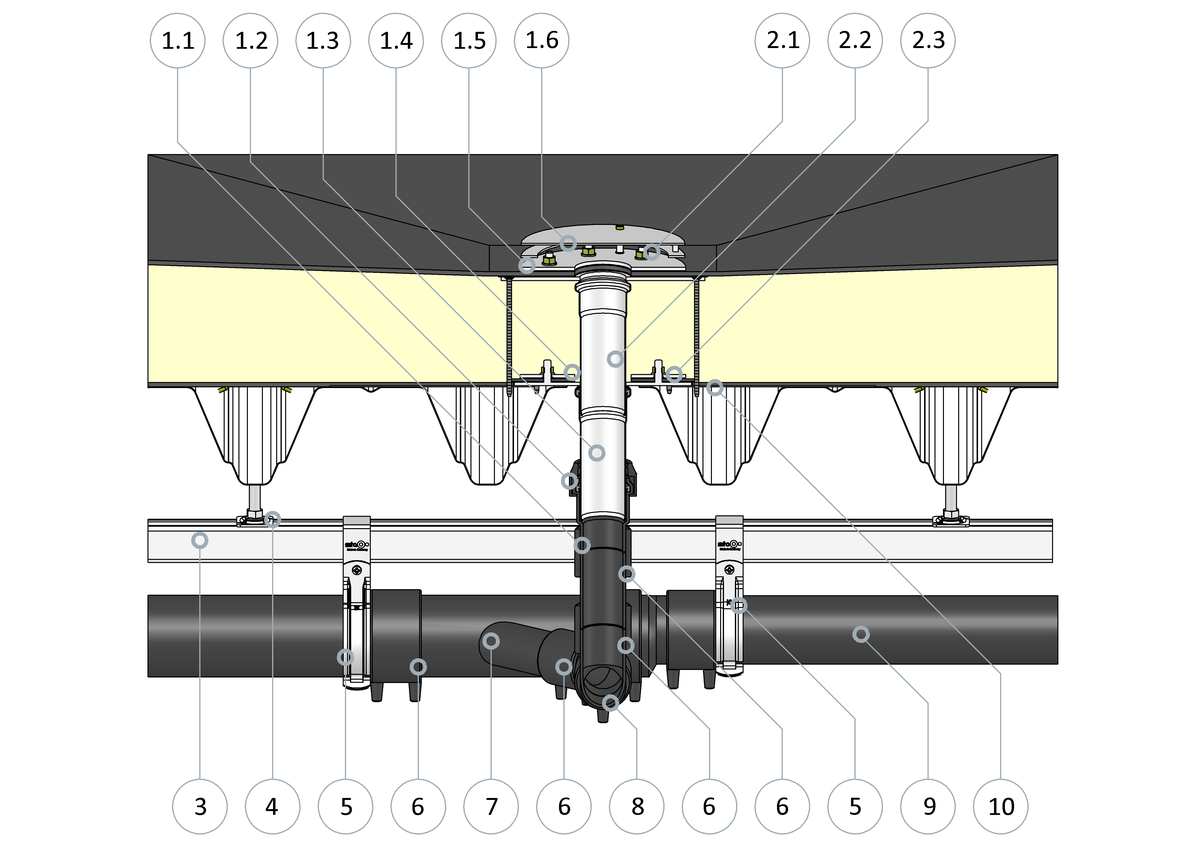

SitaDSS Ravana als hoofdafvoer voor ongeventileerde dakconstructies
SitaDSS Ravana bestaande uit:
1.1 Schuifmof van HDPE
1.2 Verankeringsbeugel
1.3 Afvoerelement
1.4 Sluitringen, moeren en afdichtslabben
1.5 Losse flens
1.6 Airstop
SitaDSS Ravana verhogingselement bestaande uit:
2.1 Sluitringen, moeren en afdichtslabben
2.2 Afvoerelement
2.3 Losse flens
3 SitaDSS Rail montagerail
4 SitaDSS railophanging
5 SitaDSS Clamp
6 SitaDSS elektrolasmof uit PE
7 SitaDSS Y-stuk uit PE
8 SitaDSS bocht uit PE
9 SitaDSS afvoerbuis uit PE
10 SitaMore versterkingsplaat
1.1 Schuifmof van HDPE
1.2 Verankeringsbeugel
1.3 Afvoerelement
1.4 Sluitringen, moeren en afdichtslabben
1.5 Losse flens
1.6 Airstop
SitaDSS Ravana verhogingselement bestaande uit:
2.1 Sluitringen, moeren en afdichtslabben
2.2 Afvoerelement
2.3 Losse flens
3 SitaDSS Rail montagerail
4 SitaDSS railophanging
5 SitaDSS Clamp
6 SitaDSS elektrolasmof uit PE
7 SitaDSS Y-stuk uit PE
8 SitaDSS bocht uit PE
9 SitaDSS afvoerbuis uit PE
10 SitaMore versterkingsplaat
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie

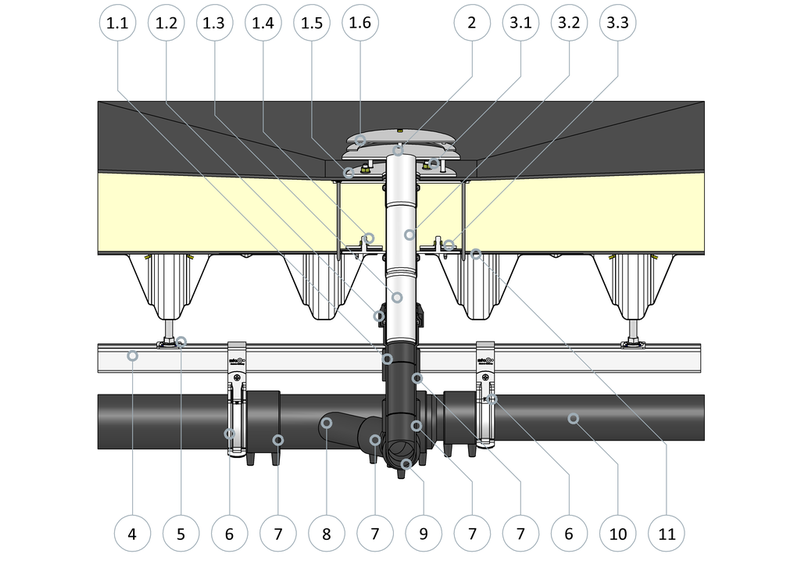

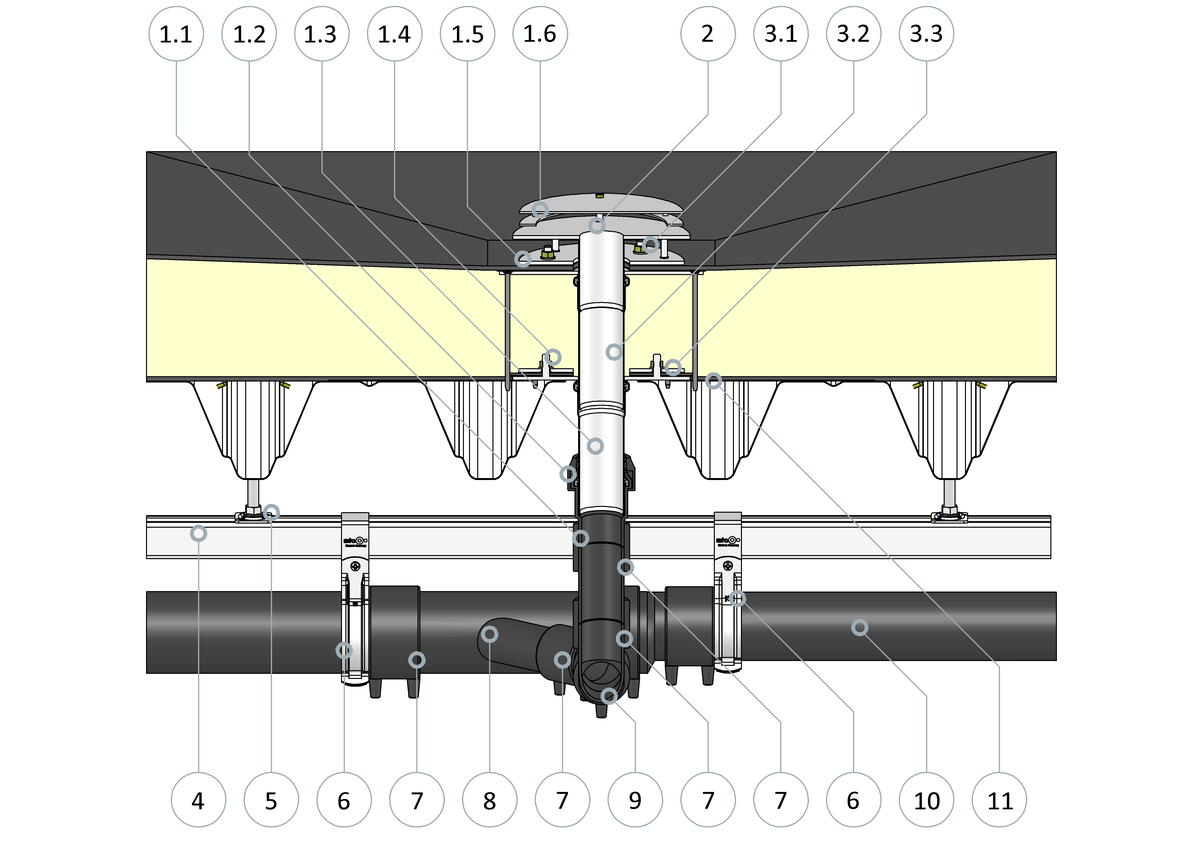

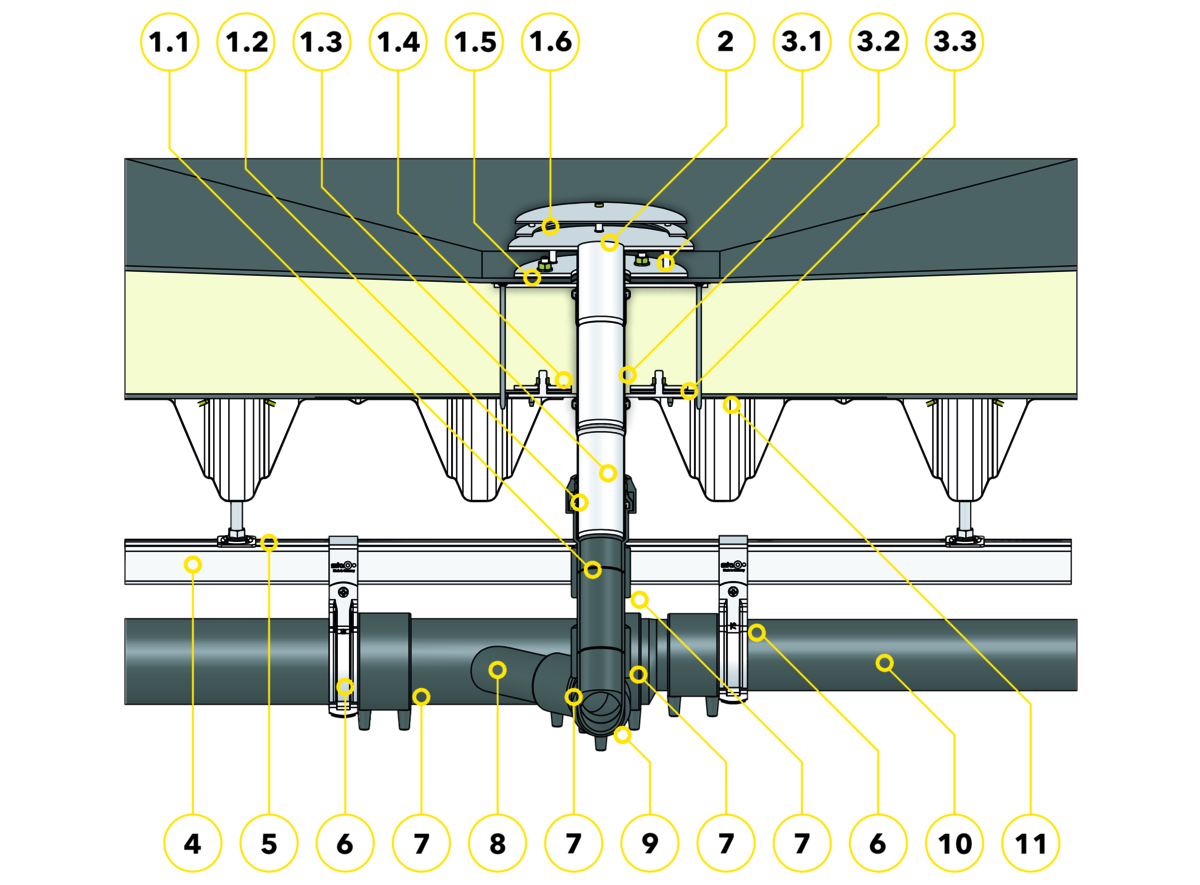

SitaDSS Ravana als noodafvoer voor ongeventileerde dakconstructies
SitaDSS Ravana bestaande uit:
1.1 Schuifmof van HDPE
1.2 Verankeringsbeugel
1.3 Afvoerelement
1.4 Sluitringen, moeren en afdichtslabben
1.5 Losse flens
1.6 Airstop
2 SitaDSS Ravana overloopelement
SitaDSS Ravana verhogingselement bestaande uit:
3.1 Sluitringen, moeren en afdichtslabben
3.2 Afvoerelement
3.3 Losse flens
4 SitaDSS Rail montagerail
5 SitaDSS railophanging
6 SitaDSS Clamp
7 SitaDSS elektrolasmof uit PE
8 SitaDSS Y-stuk uit PE
9 SitaDSS bocht uit PE
10 SitaDSS afvoerbuis uit PE
11 SitaMore versterkingsplaat
1.1 Schuifmof van HDPE
1.2 Verankeringsbeugel
1.3 Afvoerelement
1.4 Sluitringen, moeren en afdichtslabben
1.5 Losse flens
1.6 Airstop
2 SitaDSS Ravana overloopelement
SitaDSS Ravana verhogingselement bestaande uit:
3.1 Sluitringen, moeren en afdichtslabben
3.2 Afvoerelement
3.3 Losse flens
4 SitaDSS Rail montagerail
5 SitaDSS railophanging
6 SitaDSS Clamp
7 SitaDSS elektrolasmof uit PE
8 SitaDSS Y-stuk uit PE
9 SitaDSS bocht uit PE
10 SitaDSS afvoerbuis uit PE
11 SitaMore versterkingsplaat
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie

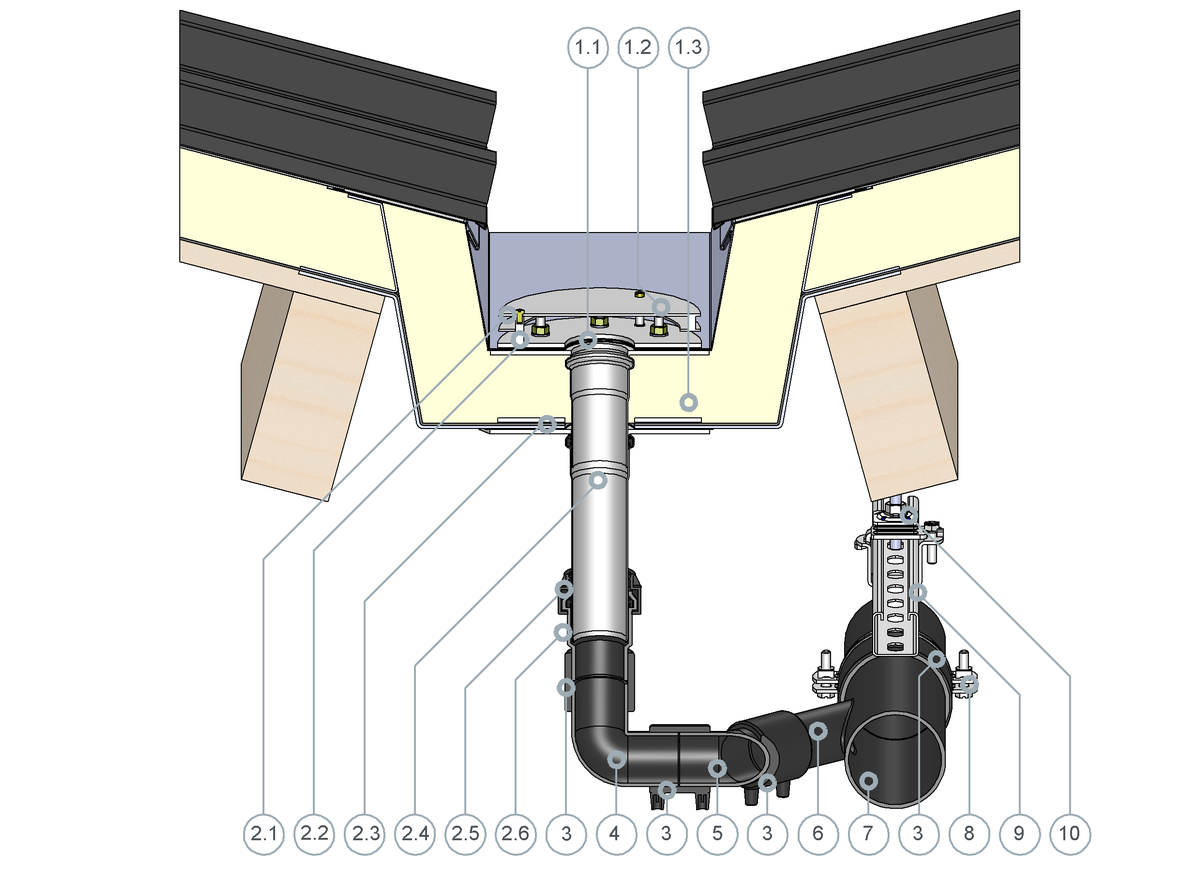

SitaDSS Ravana met SitaDSS Ravana verhogingselement in binnenliggende goot
SitaDSS Ravana verhogingselement bestaande uit:
1.1 Afvoerelement
1.2 Sluitringen, moeren en afdichtslabben
1.3 Losse flens
SitaDSS Ravana bestaande uit:
2.1 Airstop
2.2 Losse flens
2.3 Sluitringen, moeren en afdichtslabben
2.4 Afvoerelement
2.5 Verankeringsbeugel
2.6 Insteekmof uit HDPE
3 SitaDSS PE-elektrolasmof
4 SitaDSS PE-bocht 88,5°
5 SitaDSS PE-bocht 45°
6 SitaDSS Y-stuk uit PE
7 SitaDSS PE-buizensysteem
8 SitaDSS Clamp bevestiging
9 SitaDSS Rail montagerail
10 SitaDSS railophanging
1.1 Afvoerelement
1.2 Sluitringen, moeren en afdichtslabben
1.3 Losse flens
SitaDSS Ravana bestaande uit:
2.1 Airstop
2.2 Losse flens
2.3 Sluitringen, moeren en afdichtslabben
2.4 Afvoerelement
2.5 Verankeringsbeugel
2.6 Insteekmof uit HDPE
3 SitaDSS PE-elektrolasmof
4 SitaDSS PE-bocht 88,5°
5 SitaDSS PE-bocht 45°
6 SitaDSS Y-stuk uit PE
7 SitaDSS PE-buizensysteem
8 SitaDSS Clamp bevestiging
9 SitaDSS Rail montagerail
10 SitaDSS railophanging
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Dakbedekking
- Thermische isolatie
- Dampscherm
- Onderconstructie

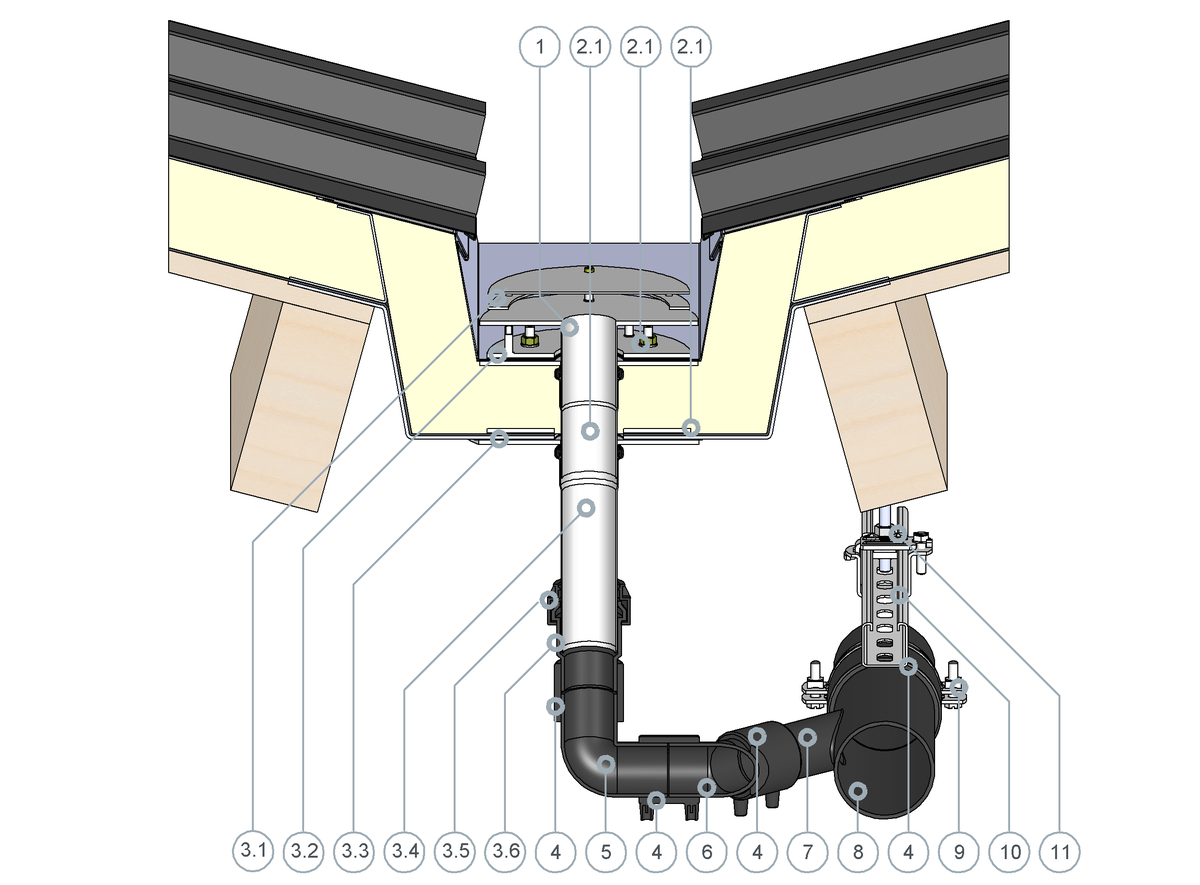

SitaDSS Ravana met SitaDSS Ravana overloopelement voor noodafvoer in binnenliggende goot
1 SitaDSS Ravana overloopelement
SitaDSS Ravana verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Sluitringen, moeren en afdichtslabben
2.3 Losse flens
SitaDSS Ravana bestaande uit:
3.1 Airstop
3.2 Losse flens
3.3 Sluitringen, moeren en afdichtslabben
3.4 Afvoerelement
3.5 Verankeringsbeugel
3.6 Insteekmof uit HDPE
4 SitaDSS elektrolasmof uit PE
5 SitaDSS PE-bocht 88,5°
6 SitaDSS PE-bocht 45°
7 SitaDSS Y-stuk uit PE
8 SitaDSS PE-buizensysteem
9 SitaDSS Clamp bevestiging
10 SitaDSS Rail montagerail
11 SitaDSS railophanging
SitaDSS Ravana verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Sluitringen, moeren en afdichtslabben
2.3 Losse flens
SitaDSS Ravana bestaande uit:
3.1 Airstop
3.2 Losse flens
3.3 Sluitringen, moeren en afdichtslabben
3.4 Afvoerelement
3.5 Verankeringsbeugel
3.6 Insteekmof uit HDPE
4 SitaDSS elektrolasmof uit PE
5 SitaDSS PE-bocht 88,5°
6 SitaDSS PE-bocht 45°
7 SitaDSS Y-stuk uit PE
8 SitaDSS PE-buizensysteem
9 SitaDSS Clamp bevestiging
10 SitaDSS Rail montagerail
11 SitaDSS railophanging
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Dakbedekking
- Thermische isolatie
- Dampscherm
- Onderconstructie
In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaDSS Ravana | Artikelnummer | |||
|---|---|---|---|---|
|
Schroefflens recht (met verticale uitlaat) |
||||
| DN 50 | Schroefflens | 280099 | Product tonen |
+
