SitaEasy Go
Avaloir d’acrotère
- Produits
SitaEasy Go
Avaloir d’acrotère
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable
- Avec coude à 45°

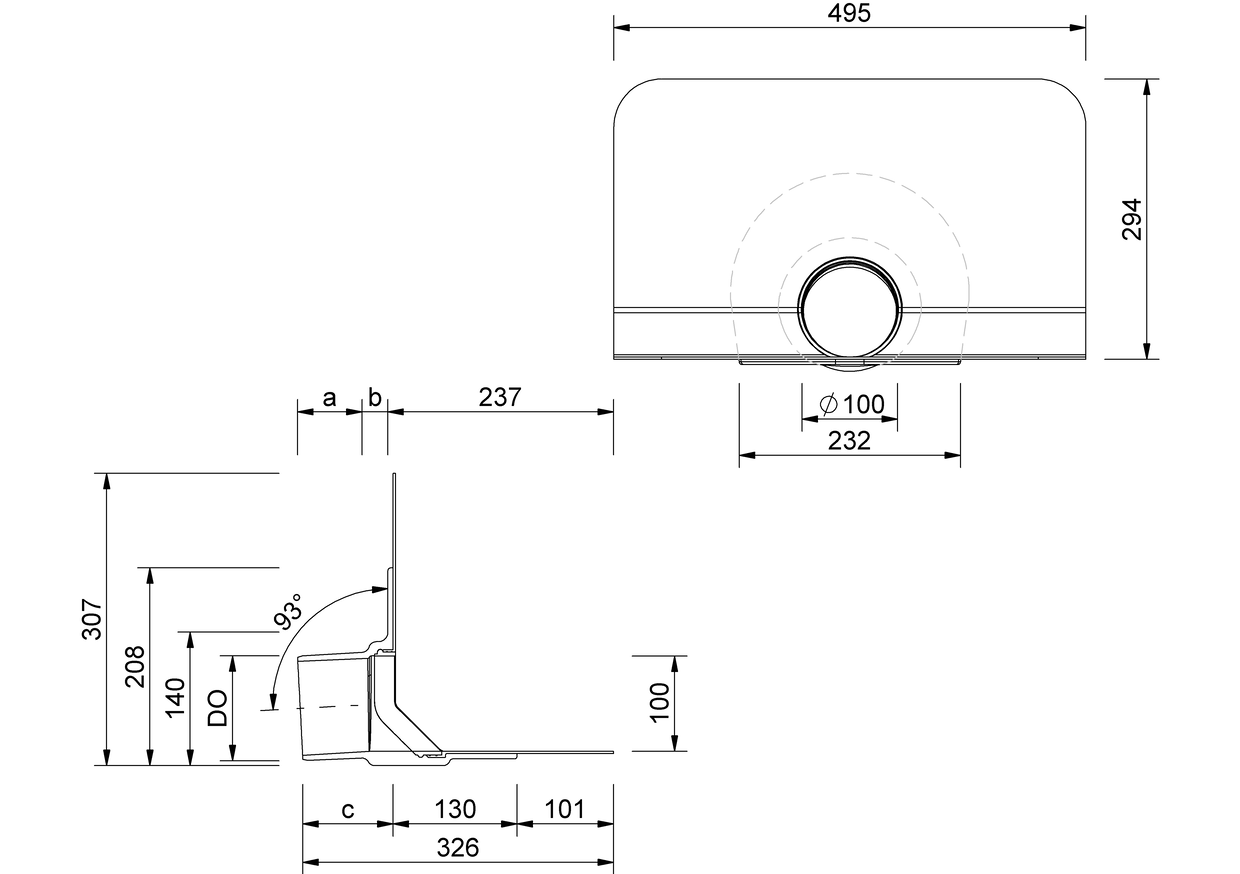

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) | a (mm) | b (mm) | c (mm) |
|---|---|---|---|---|---|
| 100 | 110 | 170 | 68 | 27 | 95 |
| 70 | 75 | 135 | 55 | 63 | 120 |
Texte explicatif
Débit
Débit selon NBN EN 1253-2 in l/s
Débit selon NBN EN 1253-2 avec descente de 4 mètres in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles

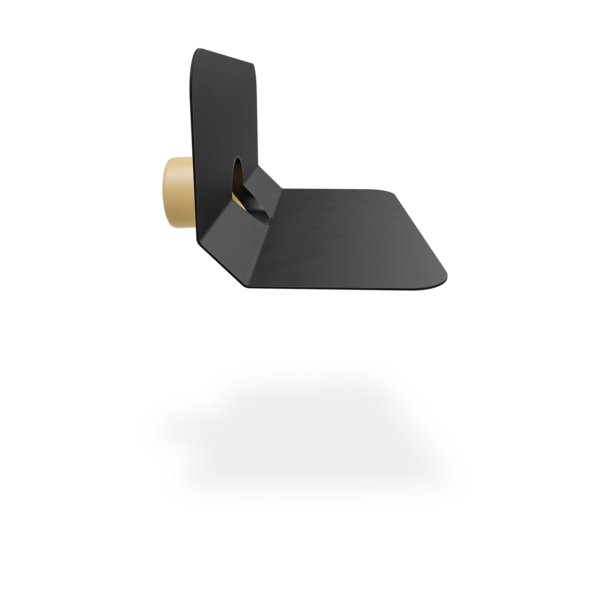

SitaEasy Go Avaloir d’acrotère, en polyuréthane, disponible en diamètres DN 70 et DN 100. Bride fixe coudée à 45° pour le soudage direct de membranes en bitume. Pour le raccordement direct de tuyaux SitaAttika en combinaison avec le collier de serrage SitaAttika, avec grand manchon bitumeux intégré (495 x 495 mm). Avec bague de fixation pour un meilleur maintien du manchon de raccordement et pour la réception d'un arrêt de gravier. Fourniture et pose selon les règles de l'art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| DN 100 | 0.1 | 0.2 | 0.3 | 0.3 | 0.4 | 0.5 | 0.7 | 1 | 1 | 1.3 | 1.5 | 1.8 | 2 | 2.3 | 2.5 | 2.8 | 3 | 3.5 | 4 | 4.3 |
| DN 70 | 0.1 | 0.2 | 0.3 | 0.3 | 0.4 | 0.5 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.5 | 1.7 | 1.9 | 2 | 2.1 | 2.3 | 2.4 | 2.6 | 2.7 |
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| DN 100 | 0.1 | 0.2 | 0.3 | 0.3 | 0.4 | 0.5 | 0.7 | 1 | 1.3 | 1.5 | 1.8 | 2 | 2.3 | 2.5 | 2.8 | 3 | 3.3 | 3.7 | 4 | 4.6 |
| DN 70 | 0.1 | 0.2 | 0.3 | 0.3 | 0.4 | 0.5 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.5 | 1.7 | 2 | 2.3 | 2.7 | 3 | 4 | 5 | 6 |
SitaEasy Go pour l’évacuation principale dans une structure non ventilée
1 SitaPipe Acier inoxydable Tuyau
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude
5 SitaAttika Plaque de recouvrement de façade
6 SitaMore Plaque pare-vapeur flexible
7 SitaEasy Go
SitaEasy Arrêt de gravier se compose de :
8.1 Dispositif d’arrêt

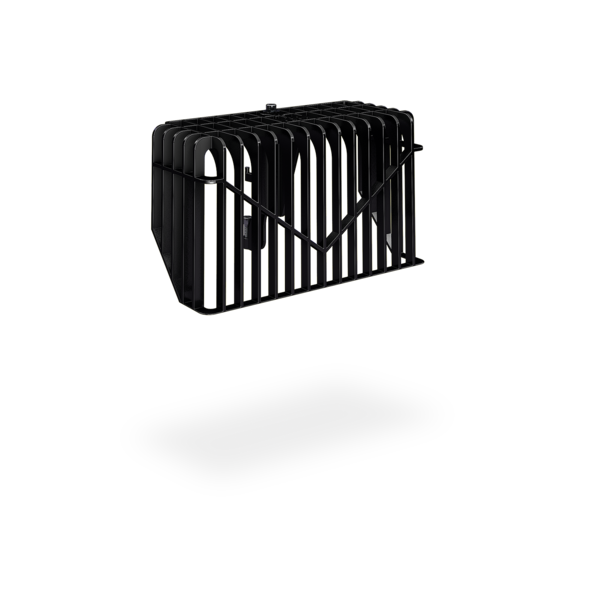

8.2 Panier pour arrêt de gravier
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude
5 SitaAttika Plaque de recouvrement de façade
6 SitaMore Plaque pare-vapeur flexible
7 SitaEasy Go
SitaEasy Arrêt de gravier se compose de :
8.1 Dispositif d’arrêt
8.2 Panier pour arrêt de gravier
9 SitaPipe Acier inoxydable Tuyau de nettoyage
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction
SitaEasy Go pour l’évacuation de secours rehaussé dans une toiture non ventilée
1 SitaPipe Acier inoxydable Tuyau
2 SitaMore Plaque pare-vapeur flexible
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaEasy Go
SitaEasy Go Arrêt de gravier se compose de :
5.1 Dispositif d’arrêt
5.2 Panier pour arrêt de gravier
2 SitaMore Plaque pare-vapeur flexible
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaEasy Go
SitaEasy Go Arrêt de gravier se compose de :
5.1 Dispositif d’arrêt
5.2 Panier pour arrêt de gravier
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction
SitaEasy Go pour l’évacuation de secours dans une structure non ventilée avec dallage dans lit de gravillons
1 SitaAttika Plaque de recouvrement de façade
2 SitaPipe Tuyau en acier inoxydable
3 SitaMore Plaque pare-vapeur flexible
4 SitaPipe Acier inoxydable Collier de serrage
5 SitaEasy Go
SitaDrain® Terra se compose de :
6.1 Cadre
6.2 Grille de visite
6.3 Pieds en caoutchouc réglables en hauteur
7 SitaDrain® Garde-gravier
2 SitaPipe Tuyau en acier inoxydable
3 SitaMore Plaque pare-vapeur flexible
4 SitaPipe Acier inoxydable Collier de serrage
5 SitaEasy Go
SitaDrain® Terra se compose de :
6.1 Cadre
6.2 Grille de visite
6.3 Pieds en caoutchouc réglables en hauteur
7 SitaDrain® Garde-gravier
Structure non ventilée avec dallage sur lit de gravillons selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage
- Lit de gravillons
- Non-tissé filtrant
- Drainage de surface
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction
SitaEasy Go avec élément de retenue SitaEasy Go et cadre profilé SitaDrain dans une structure de toiture non ventilée avec revêtement en dalles
1 Plaque de recouvrement de façade SitaAttika
2 Manchon d'étanchéité SitaMore pour système d'isolation thermique extérieure
3 Tuyau en acier inoxydable SitaPipe
4 Plaque pare-vapeur flexible SitaMore
5 Collier de serrage en acier inoxydable SitaPipe
Élément de retenue SitaEasy Go composé de :
6.1 Joint d'étanchéité
6.2 Corps de base de l'élément de retenue
7 SitaEasy Go
Cadre profilé SitaDrain composé de :
8.1 Caillebotis
8.2 Cadre profilé
2 Manchon d'étanchéité SitaMore pour système d'isolation thermique extérieure
3 Tuyau en acier inoxydable SitaPipe
4 Plaque pare-vapeur flexible SitaMore
5 Collier de serrage en acier inoxydable SitaPipe
Élément de retenue SitaEasy Go composé de :
6.1 Joint d'étanchéité
6.2 Corps de base de l'élément de retenue
7 SitaEasy Go
Cadre profilé SitaDrain composé de :
8.1 Caillebotis
8.2 Cadre profilé
Structure de toiture selon les normes aaRdT avec :
- Revêtement en dalles sur plots
- Tapis de protection du bâtiment
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Sous-construction
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaEasy Go | N° d'article | |||
|---|---|---|---|---|
| DN 70 | bitume-Manchon | 183600 | Voir le produit | |
| DN 100 | bitume-Manchon | 183800 | Voir le produit |
+
