SitaFireguard®
Avaloir coupe-feu
- Produits
Évacuation gravitaire
Avaloir coupe-feu
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable

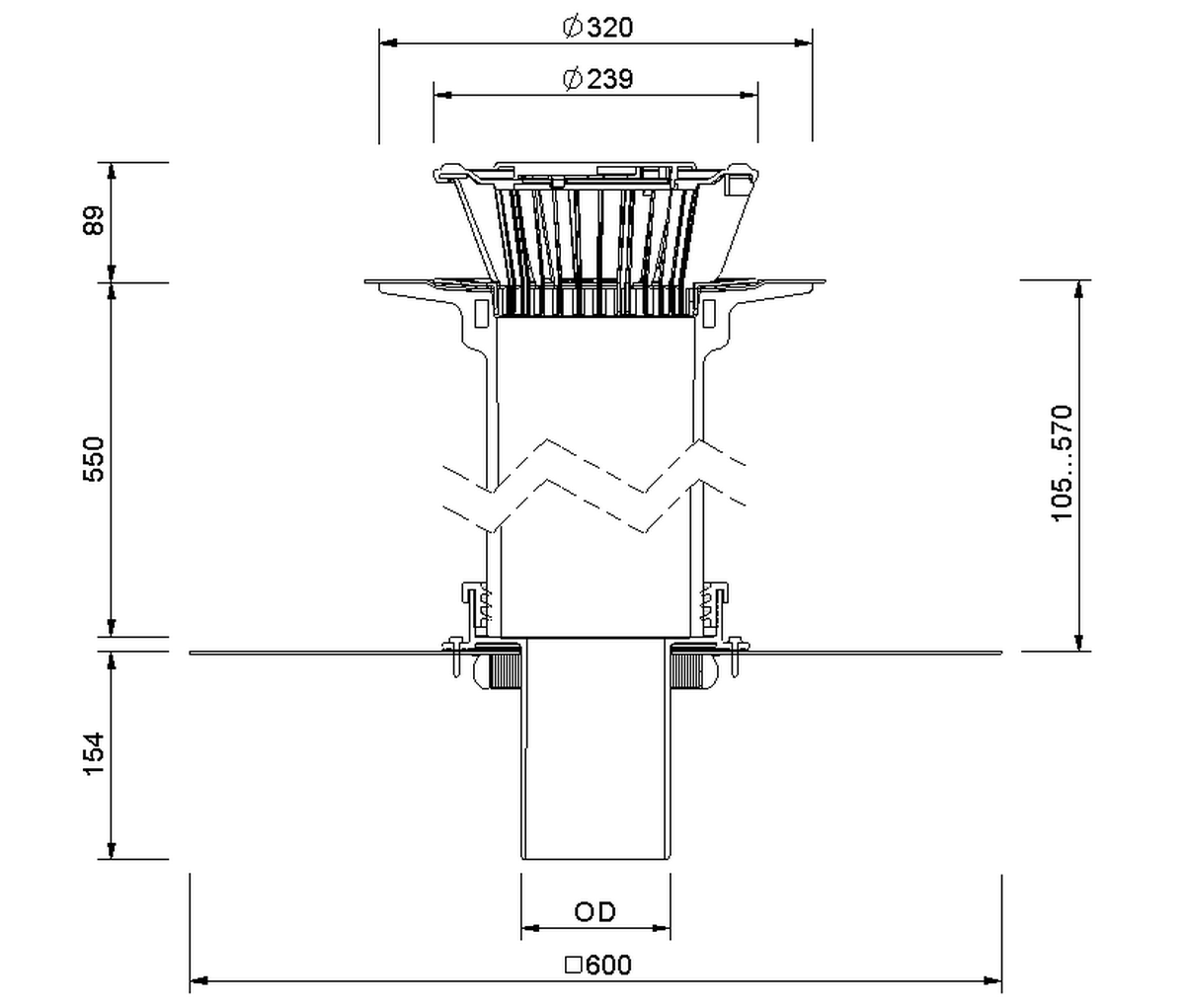

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) | Ouverture (mm x mm) | Traversement de l’isolant min. (mm) | Traversement de l’isolant max. (mm) |
|---|---|---|---|---|---|
| 100 | 110 | 235 | 190 x 190 | 105 | 570 |
| 150 | 160 | 300 | 300 x 300 | 105 | 570 |
| 125 | 125 | 255 | 200 x 200 | 105 | 570 |
| 70 | 75 | 185 | 150 x 150 | 105 | 570 |

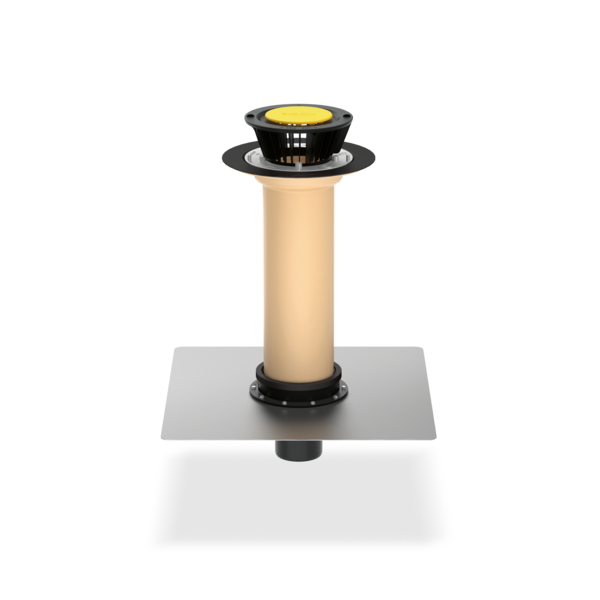

SitaFireguard® Bride à visser avec arrêt de gravier, pour la protection incendie préventive et pour empêcher la propagation du feu par des petits percements de bas en haut, selon DIN 18234 parties 3 et 4, en deux parties. Se compose de : corps en PE, collerette pour fixation à la tôle de renfort et pour le serrage du pare-vapeur, selon NBN EN 1253-2. Avec élément de surélévation pour épaisseurs d’isolant de 105 à 570 mm en PUR avec construction à bride à visser et arrêt de gravier. Permet le raccordement direct de tuyaux par manchon d'assemblage, pour l’évacuation gravitaire, avec manchon d’étanchéité et tôle de renfort selon NBN EN 1090-4, avec manchon coupe-feu prémonté. Complet, fourniture et pose selon les règles de l'art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| DN 100 | 0.7 | 1.3 | 2.3 | 3 | 4 | 4.8 | 5.6 | 6.4 | 7.2 | 8 | 8.8 | 9.6 | 10.4 | 11.2 | 12 | 14 | 16.6 | 18 | 20 | 23 |
| DN 125 | 0.5 | 1.2 | 2 | 2.9 | 3.6 | 4.7 | 5.5 | 6.3 | 7.3 | 8.3 | 9.2 | 10 | 11 | 12 | 13.2 | 14.9 | 16.6 | 18 | 21 | 24.9 |
| DN 150 | 0.5 | 1 | 1.5 | 2.5 | 3.1 | 4.4 | 5.2 | 6.8 | 8.1 | 9.3 | 11 | 12.9 | 14.9 | 16.5 | 17.7 | 18.4 | 19.5 | 20 | 21.1 | 22 |
| DN 70 | 0.5 | 1 | 1.8 | 2.7 | 3.3 | 4.3 | 5 | 5.7 | 6.7 | 7.4 | 8.3 | 9.1 | 9.6 | 10.4 | 11 | 11.6 | 12.6 | 13.4 | 14.8 | 16 |
SitaFireguard dans une structure non ventilée
1 Tôle de renfort
2 Manchon d'étanchéité
3 Joint
4 Corps de base
5 Élément de surélévation
6 Corps de base pour arrêt de gravier
7 Couvercle pour arrêt de gravier
8 Vis autoperceuse

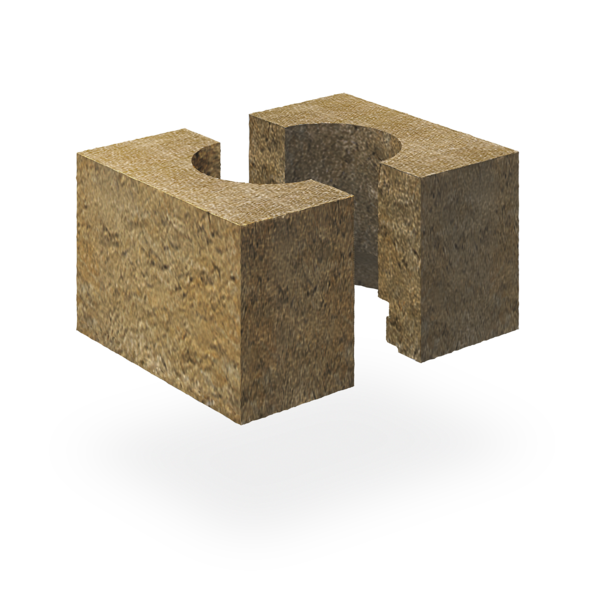

9 Manchon coupe-feu
- Étanchéité
- Isolation thermique ininflammable, min. 1,0 m x 1,0 m
- Pare-vapeur
- Charge ininflammable
- Plaque nervurée
You can adjust the cookie settings here.
| SitaFireguard® | N° d'article | ||||
|---|---|---|---|---|---|
Bride à visser avec arrêt de gravier | |||||
| DN 70 | Bride à visser | 550 mm | F302899 | Voir le produit | |
| DN 100 | Bride à visser | 550 mm | F303299 | Voir le produit | |
| DN 125 | Bride à visser | 550 mm | F303699 | Voir le produit | |
| DN 150 | Bride à visser | 550 mm | F304099 | Voir le produit |
