SitaFireguard®
Odpływ przeciwpożarowy

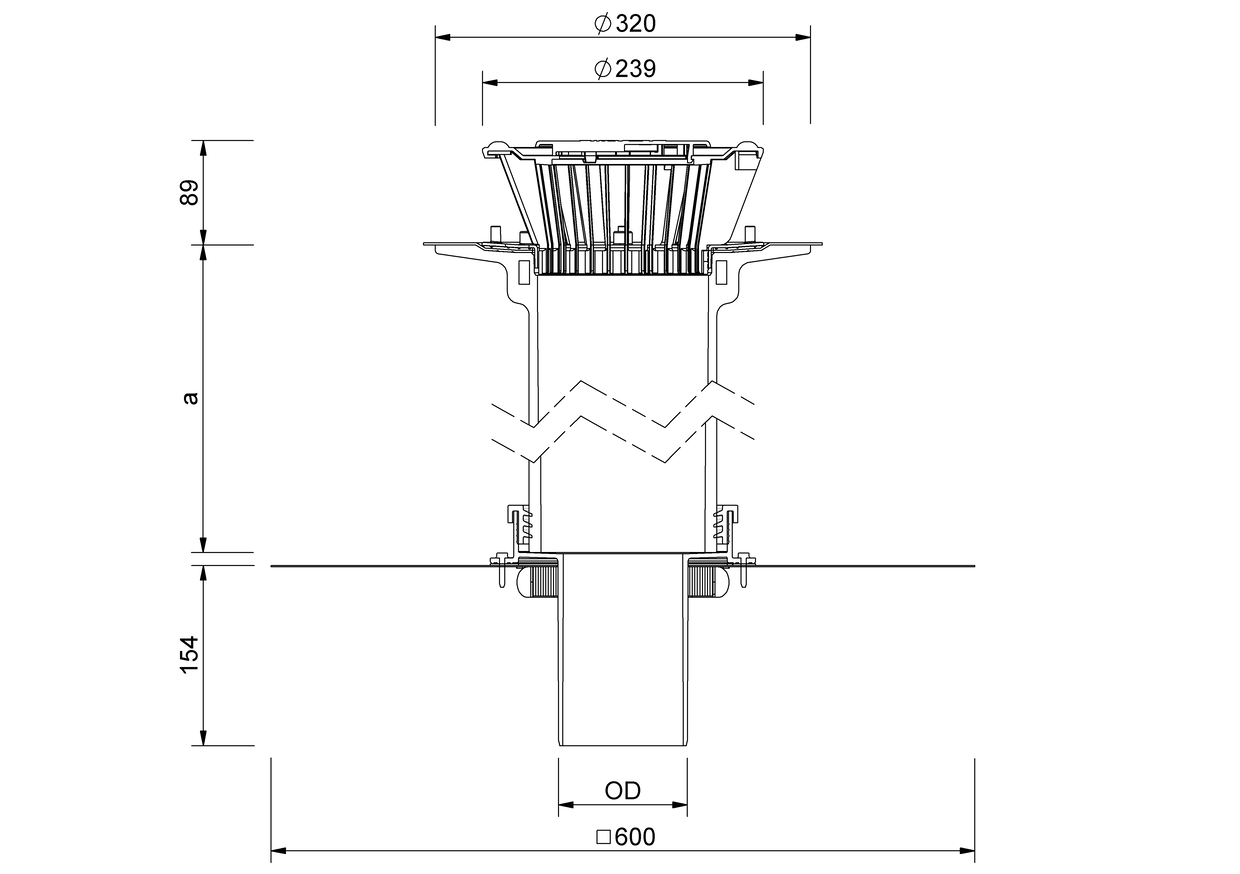

Średnica nominalna DN | Średnica zewnętrzna OD (mm) | Przejście / otwór roboczy (mm) | Otwór roboczy (mm x mm) | Podłączenie izolacji termicznej min. (mm) | Podłączenie izolacji termicznej maks. (mm) |
---|---|---|---|---|---|
100 | 110 | 235 | 190 x 190 | 105 | 570 |
125 | 125 | 255 | 200 x 200 | 105 | 570 |
150 | 160 | 300 | 300 x 300 | 105 | 570 |
70 | 75 | 185 | 150 x 150 | 105 | 570 |

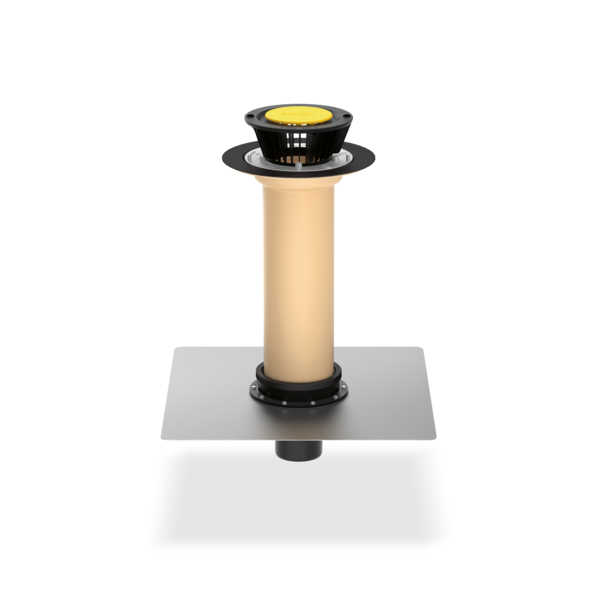

Kołnierz śrubowy SitaFireguard® z osadnikiem żwiru do zapobiegania pożarom i rozprzestrzenianiu się pożarów od dołu przy małych przejściach przez dach, wg DIN 18234 część 3 i 4, dwuczęściowy, składa się z następujących elementów: Korpus podstawowy PE, kołnierz do mocowania do blachy wzmacniającej oraz do mocowania paroizolacji, wg DIN EN 1253-2. Z elementem nadbudowy do termoizolacji o grubości od 105 mm do 570 mm, z pianki PUR, z konstrukcją z kołnierzem śrubowym oraz z osadnikiem żwiru. Do bezpośredniego podłączenia rur ze złączką wtykową, do odwadniania grawitacyjnego, z kołnierzem uszczelniającym i blachą wzmacniającą wg DIN EN 1090-4, ze wstępnie zamontowanym kołnierzem przeciwpożarowym, kompletna dostawa i profesjonalny montaż.

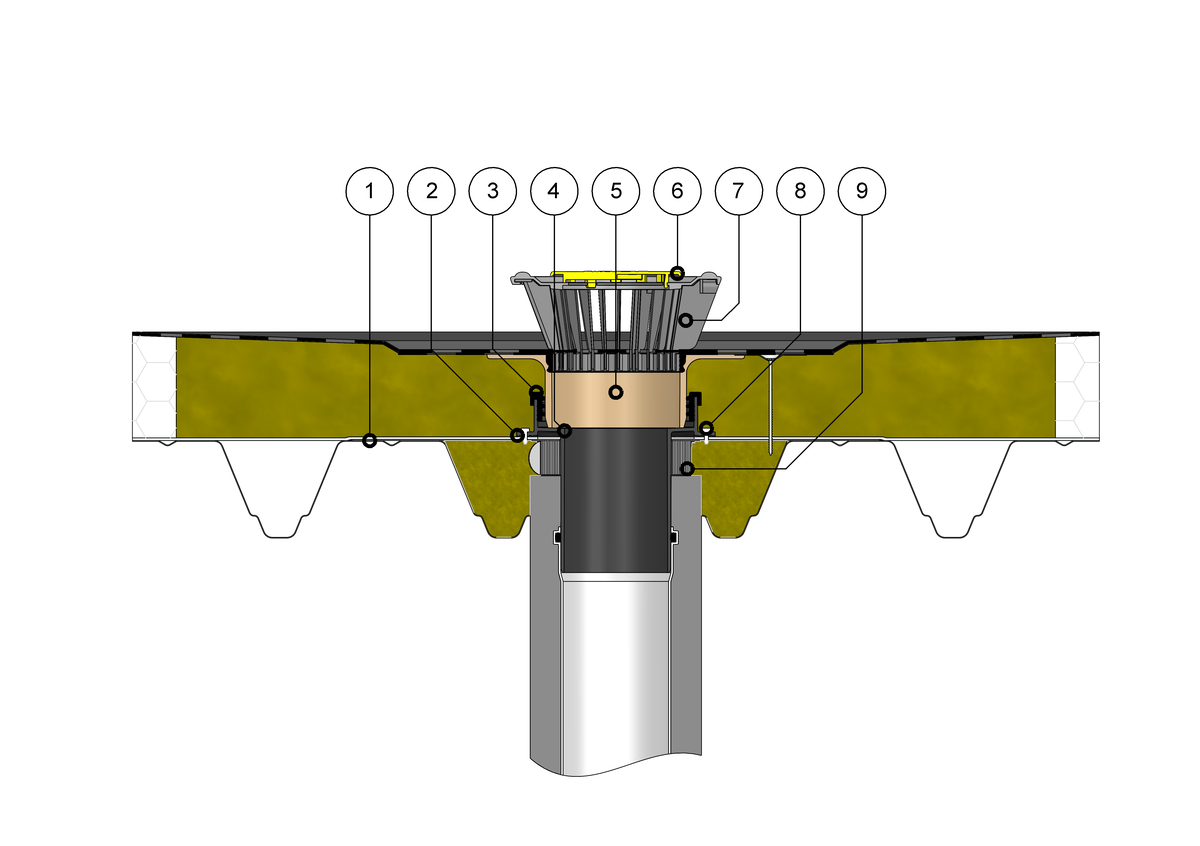

SitaFireguard w niewentylowanej konstrukcji dachowej
1 Blacha wzmacniająca
2 Kołnierz uszczelniający
3 Uszczelka
4 Korpus podstawowy PE
5 Element spiętrzający
6 Koszyk żwirowy
7 Wkręt samowiercący
8 Kołnierz przeciwpożarowy
- uszczelnieniem

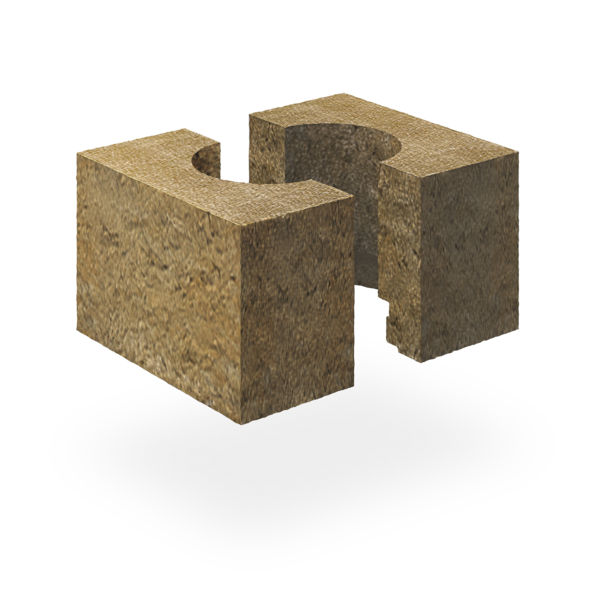

- niepalną izolacją cieplną, min. 1,0 m × 1,0 m
- paroizolacją
- niepalnymi wypełniaczami profili
- profilem ze stali trapezowej
You can adjust the cookie settings here.
SitaFireguard® | Numer artykułu | ||||
---|---|---|---|---|---|
kołnierz zaciskowy z koszykiem żwirowym |
|||||
DN 70 | kołnierz zaciskowy | 550 mm | F302899 | Pokaż produkt | |
DN 100 | kołnierz zaciskowy | 550 mm | F303299 | Pokaż produkt | |
DN 125 | kołnierz zaciskowy | 550 mm | F303699 | Pokaż produkt | |
DN 150 | kołnierz zaciskowy | 550 mm | F304099 | Pokaż produkt |
