SitaFireguard®

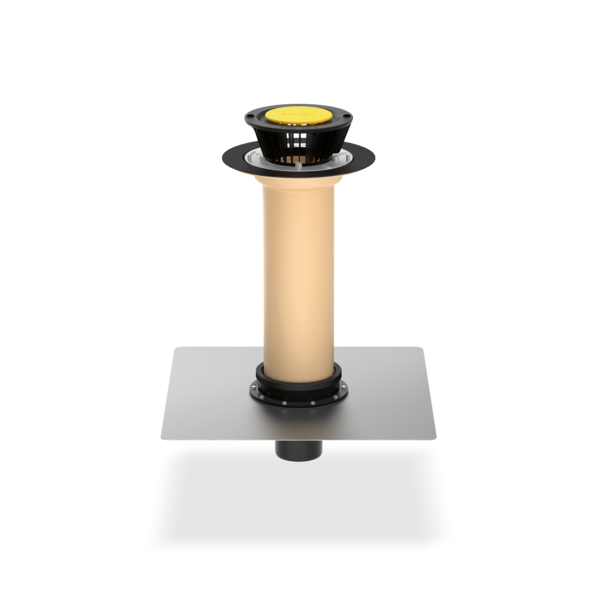

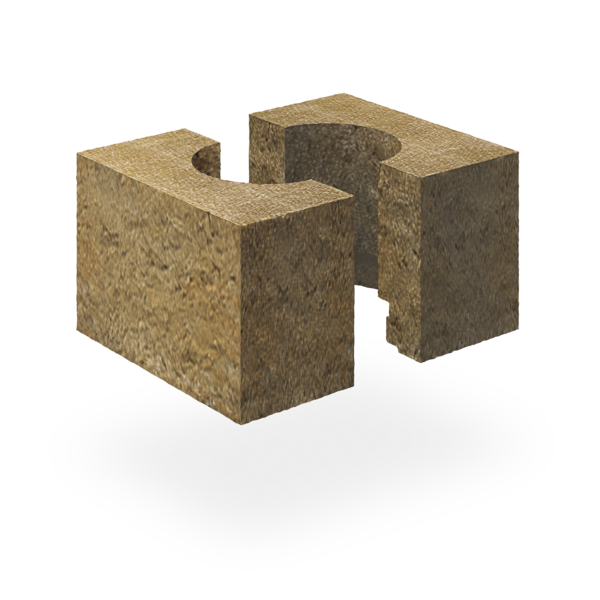

Противопожарная воронка
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность

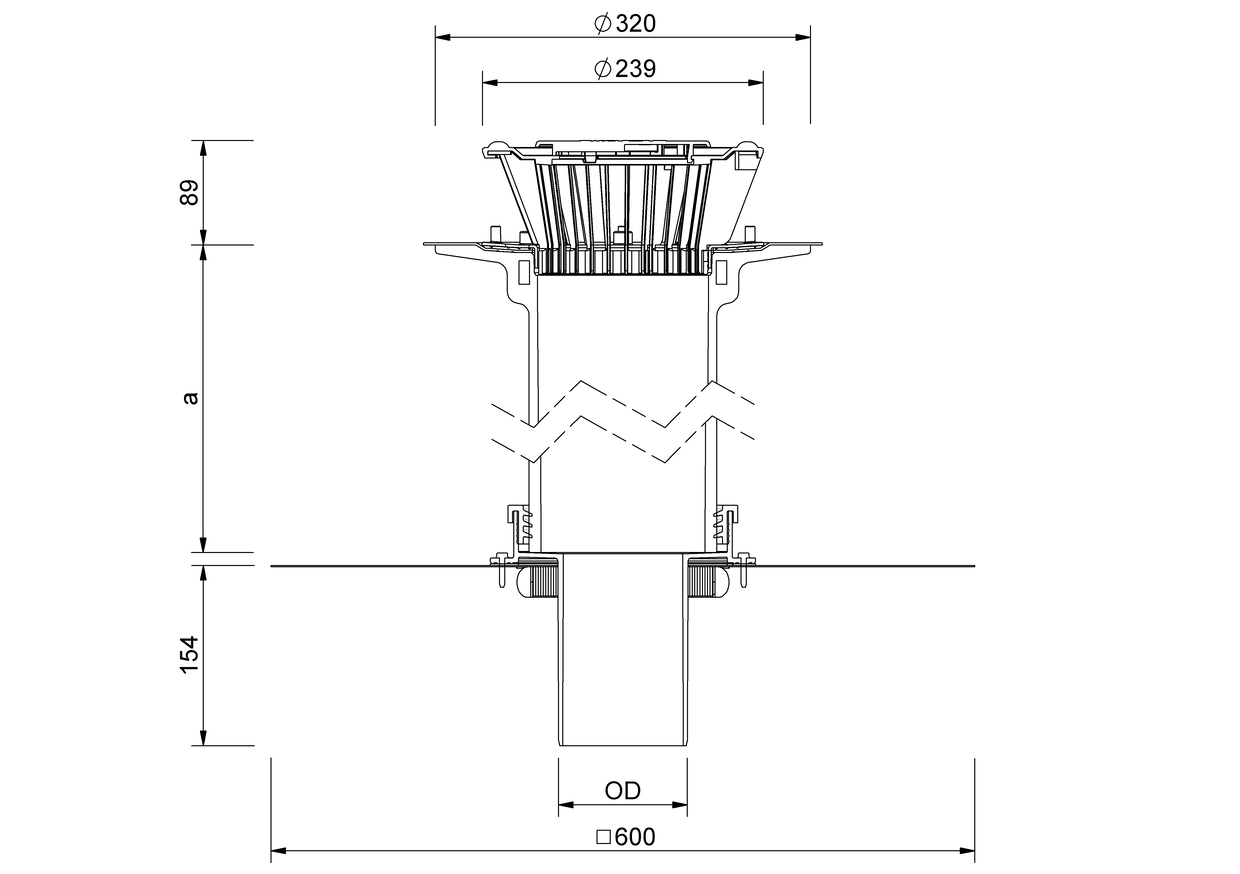

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | Проем / установочное отверстие (мм) | Размер выемки (мм x мм) | Толщина перекрываемой теплоизоляции, мин. (мм) | Толщина перекрываемой теплоизоляции, макс. (мм) |
|---|---|---|---|---|---|
| 150 | 160 | 300 | 300 x 300 | 105 | 570 |
| 70 | 75 | 185 | 150 x 150 | 105 | 570 |
| 100 | 110 | 235 | 190 x 190 | 105 | 570 |
| 125 | 125 | 255 | 200 x 200 | 105 | 570 |
Прижимный фланец SitaFireguard® с листвоуловителем для профилактической противопожарной защиты и предотвращения распространения огня снизу через малые отверстия в кровле согласно DIN 18234, часть 3 и 4, двухкомпонентный, состоит из: Корпус из ПЭ, с манжетой для крепления к усилительной пластине и фиксации пароизоляции согласно DIN EN 1253-2. Включая надставной элемент для теплоизоляции высотой от 105 до 570 мм из полиуретана с фланцевой конструкцией и листвоуловителем. Для прямого подключения к трубам с раструбом, для вакуумного водостока, с уплотнительной манжетой и усилительной пластиной согласно DIN EN 1090-4 с собранной противопожарной манжетой, поставка в комплекте и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.5 | 1 | 1.8 | 2.7 | 3.3 | 4.3 | 5 | 5.7 | 6.7 | 7.4 | 8.3 | 9.1 | 9.6 | 10.4 | 11 | 11.6 | 12.6 | 13.4 | 14.8 | 16 |
| 100 | 0.7 | 1.3 | 2.3 | 3 | 4 | 4.8 | 5.6 | 6.4 | 7.2 | 8 | 8.8 | 9.6 | 10.4 | 11.2 | 12 | 14 | 16.6 | 18 | 20 | 23 |
| 125 | 0.5 | 1.2 | 2 | 2.9 | 3.6 | 4.7 | 5.5 | 6.3 | 7.3 | 8.3 | 9.2 | 10 | 11 | 12 | 13.2 | 14.9 | 16.6 | 18 | 21 | 24.9 |
| 150 | 0.5 | 1 | 1.5 | 2.5 | 3.1 | 4.4 | 5.2 | 6.8 | 8.1 | 9.3 | 11 | 12.9 | 14.9 | 16.5 | 17.7 | 18.4 | 19.5 | 20 | 21.1 | 22 |
SitaFireguard в невентилируемой кровле
1 Усилительная пластина
2 Уплотнительная манжета
3 Уплотнение
4 Корпус из ПЭ
5 Надставной элемент
6 Корпус листвоуловителя
7 Крышка листвоуловителя
8 Саморез
9 Противопожарная манжета
- гидроизоляция
- огнестойкая теплоизоляция, мин. 1,0 м x 1,0 м
- пароизоляция
- не горючий профильный наполнитель
- стальной трапециевидный профиль
