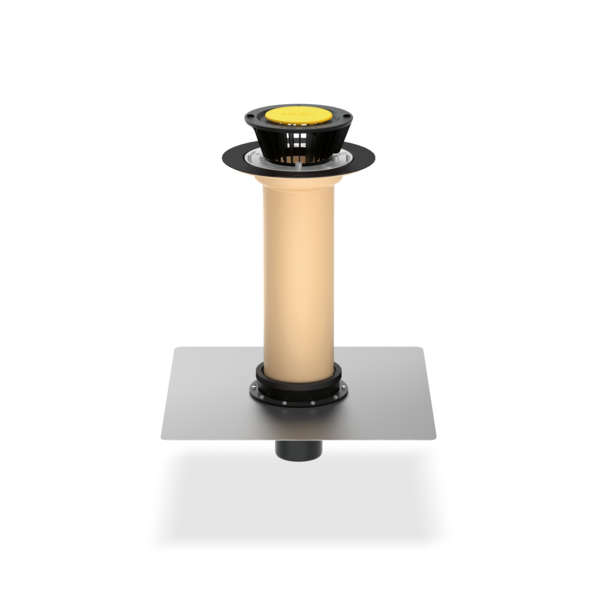

SitaFireguard®
Brandwerende dakkolken
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

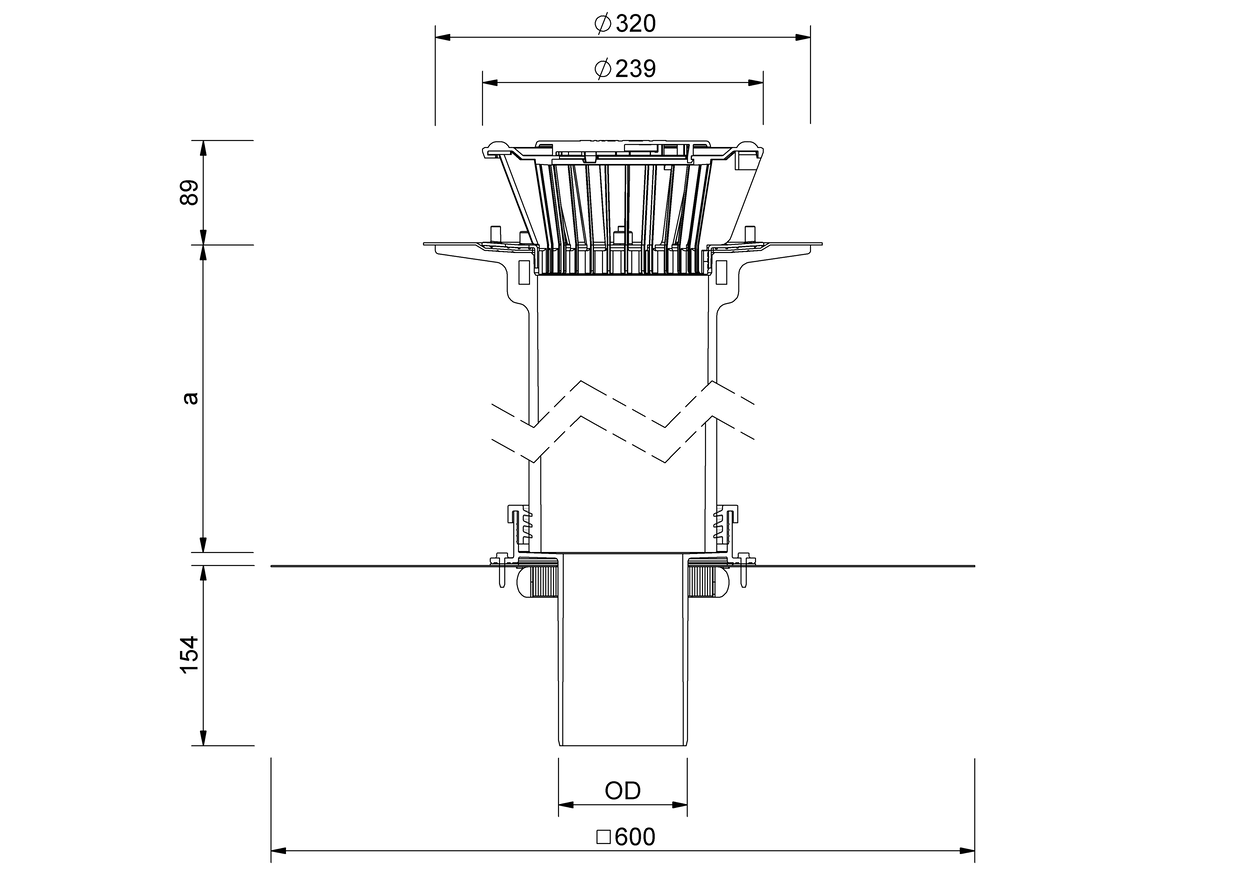

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) | Uitsparingsmaat (mm x mm) | a (mm) | Min. overbrugging van thermische isolatie (mm) | Max. overbrugging van thermische isolatie (mm) |
|---|---|---|---|---|---|---|
| 150 | 160 | 300 | 300 x 300 | 550 | 105 | 570 |
| 70 | 75 | 185 | 150 x 150 | 550 | 105 | 570 |
| 125 | 125 | 255 | 200 x 200 | 550 | 105 | 570 |
| 100 | 110 | 235 | 190 x 190 | 550 | 105 | 570 |
SitaFireguard® schroefflens met grindvang als brandpreventie en beveiliging tegen brandoverslag en -doorslag uit onderliggende bouwlagen via kleine (doorvoer)openingen conform NBN 18234, deel 3 en 4. Tweedelig, bestaande uit: PE-afvoerelement, kraag voor bevestiging aan versterkingsplaat en inklemmen van het dampscherm, conform NBN EN 1253-2. Inclusief verhogingselement voor 105 tot 570 mm isolatiedikte. Uit PUR met schroefflens en grindvang. Direct aansluitbaar op afvoerbuizen via insteekmof. Voor conventionele dakwaterafvoer. Inclusief afdichtslabbe en versterkingsplaat conform NBN EN 1090-4, met voorgemonteerde brandveilige slabbe. Compleet leveren en deskundig inbouwen.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.5 | 1 | 1.8 | 2.7 | 3.3 | 4.3 | 5 | 5.7 | 6.7 | 7.4 | 8.3 | 9.1 | 9.6 | 10.4 | 11 | 11.6 | 12.6 | 13.4 | 14.8 | 16 |
| 100 | 0.7 | 1.3 | 2.3 | 3 | 4 | 4.8 | 5.6 | 6.4 | 7.2 | 8 | 8.8 | 9.6 | 10.4 | 11.2 | 12 | 14 | 16.6 | 18 | 20 | 23 |
| 125 | 0.5 | 1.2 | 2 | 2.9 | 3.6 | 4.7 | 5.5 | 6.3 | 7.3 | 8.3 | 9.2 | 10 | 11 | 12 | 13.2 | 14.9 | 16.6 | 18 | 21 | 24.9 |
| 150 | 0.5 | 1 | 1.5 | 2.5 | 3.1 | 4.4 | 5.2 | 6.8 | 8.1 | 9.3 | 11 | 12.9 | 14.9 | 16.5 | 17.7 | 18.4 | 19.5 | 20 | 21.1 | 22 |
SitaFireguard voor niet-geventileerde dakopbouw
1 Versterkingsplaat
2 Afdichtslabbe
3 Afdichting
4 PE-afvoerelement
5 Verhogingselement
6 Grindvanger-afvoerelement
7 Grindvangerdeksel
8 Boorschroef
9 Brandwerende slabbe
- Afdichting
- Onbrandbare thermische isolatie, min. 1,0 m x 1,0 m
- Dampscherm

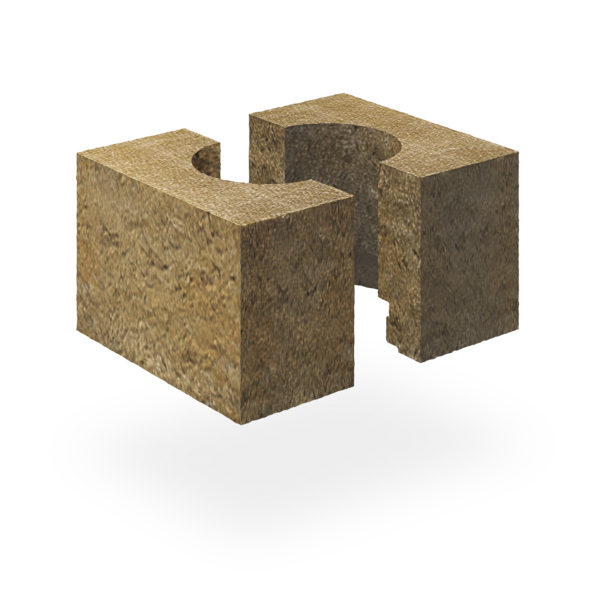

- Onbrandbare profielvulling
- Geprofileerde staalplaat
You can adjust the cookie settings here.
| SitaFireguard® | Artikelnummer | ||||
|---|---|---|---|---|---|
Schroefflens met bladvanger | |||||
| DN 70 | Schroefflens | 550 mm | F302899 | Product tonen | |
| DN 100 | Schroefflens | 550 mm | F303299 | Product tonen | |
| DN 125 | Schroefflens | 550 mm | F303699 | Product tonen | |
| DN 150 | Schroefflens | 550 mm | F304099 | Product tonen |
