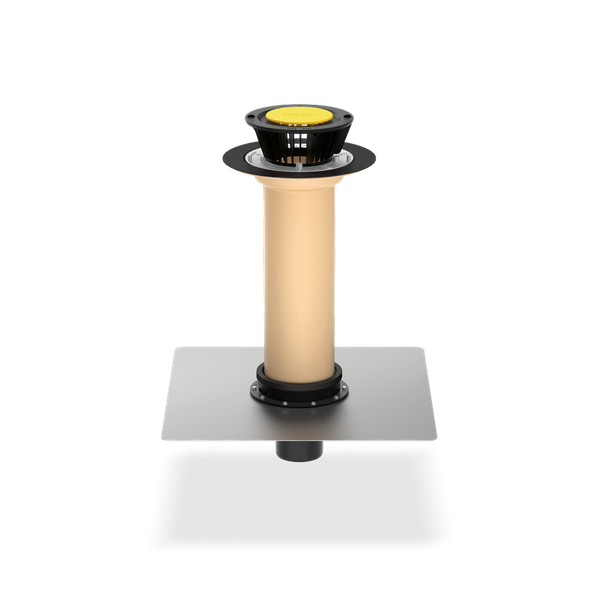

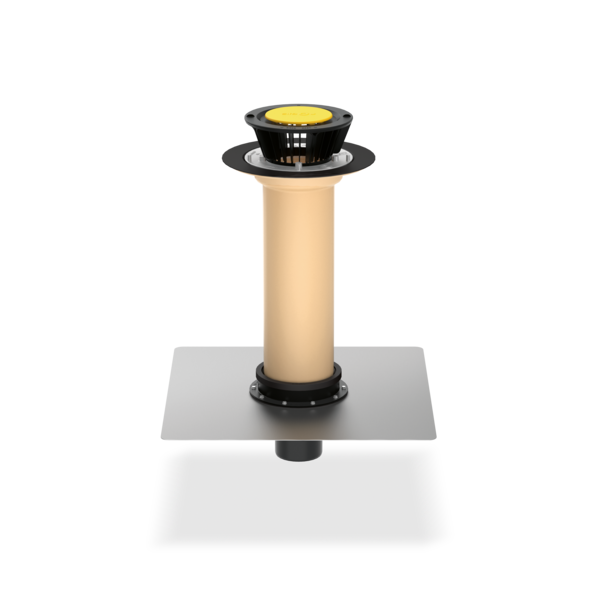

SitaFireguard®
Brandschutzgully
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

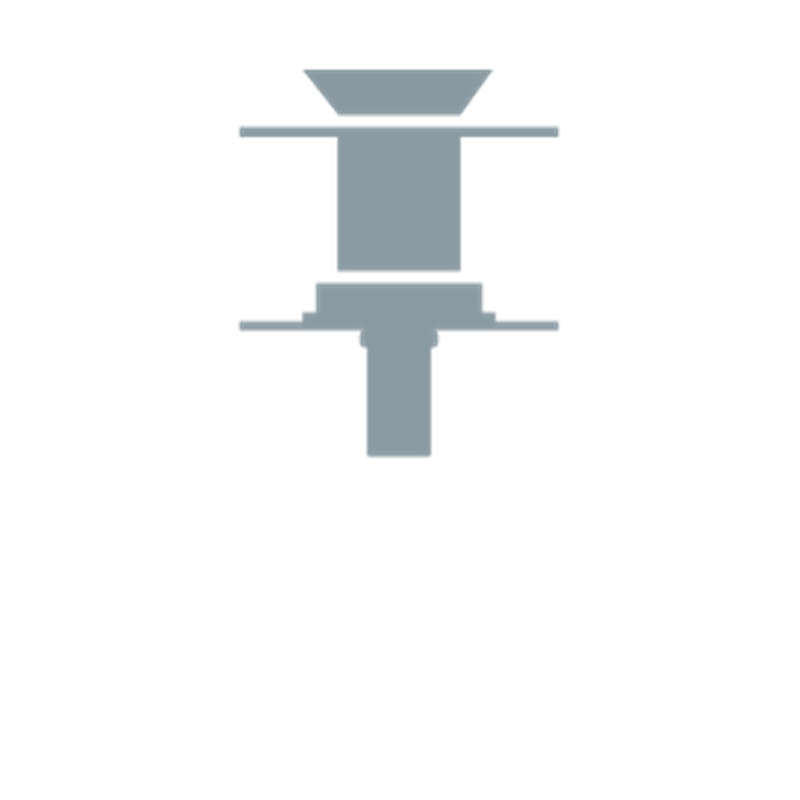

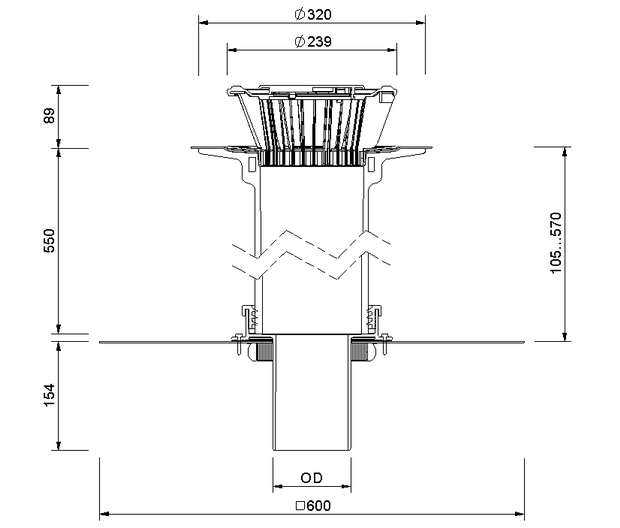

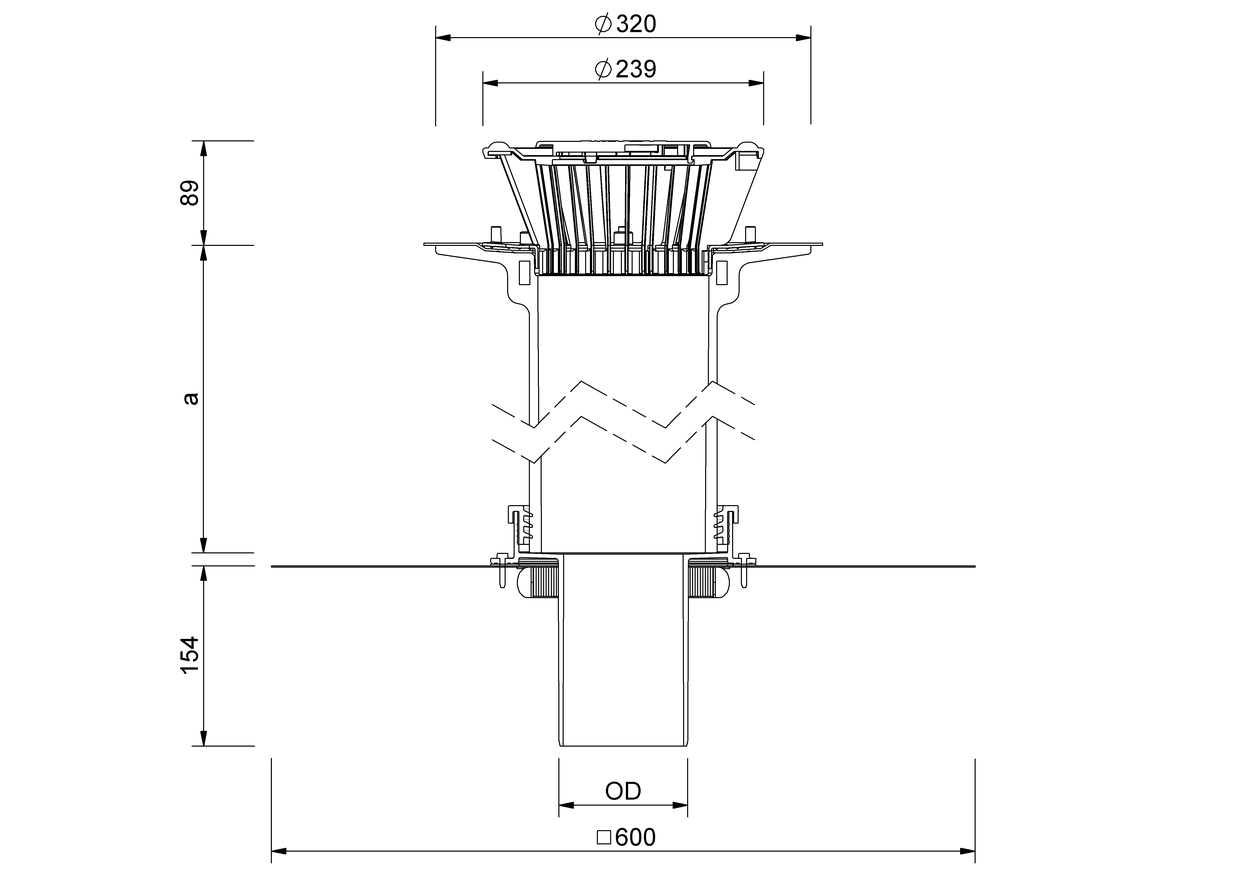

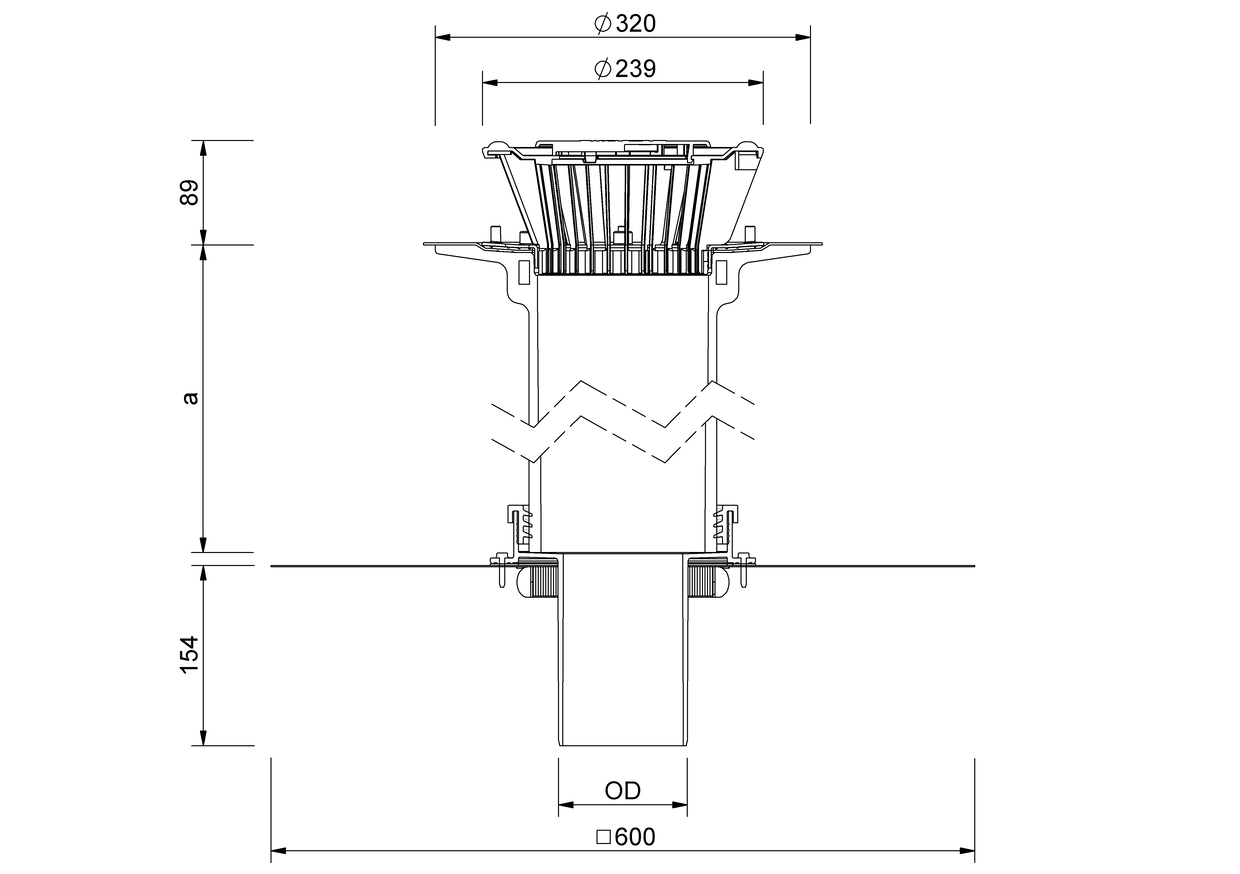

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Durchbruch / Kernbohrung (mm) | Aussparungsmaß (mm x mm) | Überbrückung der Wärmedämmung min. (mm) | Überbrückung der Wärmedämmung max. (mm) |
|---|---|---|---|---|---|
| 100 | 110 | 235 | 190 x 190 | 105 | 570 |
| 70 | 75 | 185 | 150 x 150 | 105 | 570 |
| 125 | 125 | 255 | 200 x 200 | 105 | 570 |
| 150 | 160 | 300 | 300 x 300 | 105 | 570 |
SitaFireguard® Schraubflansch mit Kiesfang für den vorbeugenden Brandschutz und zur Verhinderung einer Brandweiterleitung von unten bei kleinen Durchdringungen nach DIN 18234 Teil 3 u. 4, zweiteilig, bestehend aus: PE-Grundkörper, Kragen zur Fixierung am Verstärkungsblech und zum Einklemmen der Dampfsperre, nach DIN EN 1253-2. Inklusive Aufstockelement für Dämmstoffstärken von 105 mm bis 570 mm aus PUR mit Schraubflansch-Konstruktion und Kiesfang. Zum direkten Anschluss an Rohre mit Steckmuffe, zur Freispiegelsentwässerung, mit Dichtmanschette und Verstärkungsblech nach DIN EN 1090-4, mit vormontierter Brandschutzmanschette, komplett liefern und fachgerecht einbauen.
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennweite DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.5 | 1 | 1.8 | 2.7 | 3.3 | 4.3 | 5 | 5.7 | 6.7 | 7.4 | 8.3 | 9.1 | 9.6 | 10.4 | 11 | 11.6 | 12.6 | 13.4 | 14.8 | 16 |
| 100 | 0.7 | 1.3 | 2.3 | 3 | 4 | 4.8 | 5.6 | 6.4 | 7.2 | 8 | 8.8 | 9.6 | 10.4 | 11.2 | 12 | 14 | 16.6 | 18 | 20 | 23 |
| 125 | 0.5 | 1.2 | 2 | 2.9 | 3.6 | 4.7 | 5.5 | 6.3 | 7.3 | 8.3 | 9.2 | 10 | 11 | 12 | 13.2 | 14.9 | 16.6 | 18 | 21 | 24.9 |
| 150 | 0.5 | 1 | 1.5 | 2.5 | 3.1 | 4.4 | 5.2 | 6.8 | 8.1 | 9.3 | 11 | 12.9 | 14.9 | 16.5 | 17.7 | 18.4 | 19.5 | 20 | 21.1 | 22 |

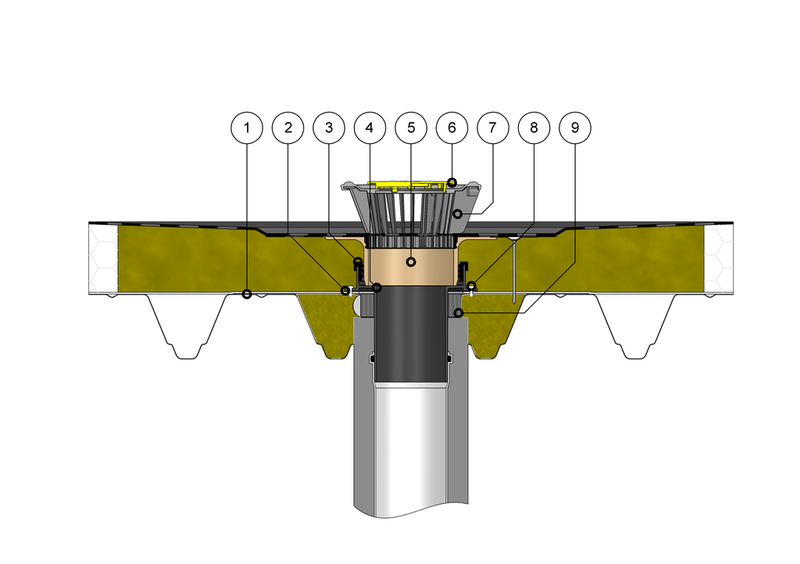

SitaFireguard im nicht belüfteten Dachaufbau
1 Verstärkungsblech
2 Dichtmanschette
3 Dichtung
4 PE-Grundkörper
5 Aufstockelement
6 Kiesfang Grundkörper
7 Kiesfang Deckel
8 Bohrschraube
9 Brandschutzmanschette
- Abdichtung
- Wärmedämmung nicht brennbar, min. 1,0 m x 1,0 m
- Dampfsperre
- Nicht brennbare Profilfüller
- Stahltrapezprofil
