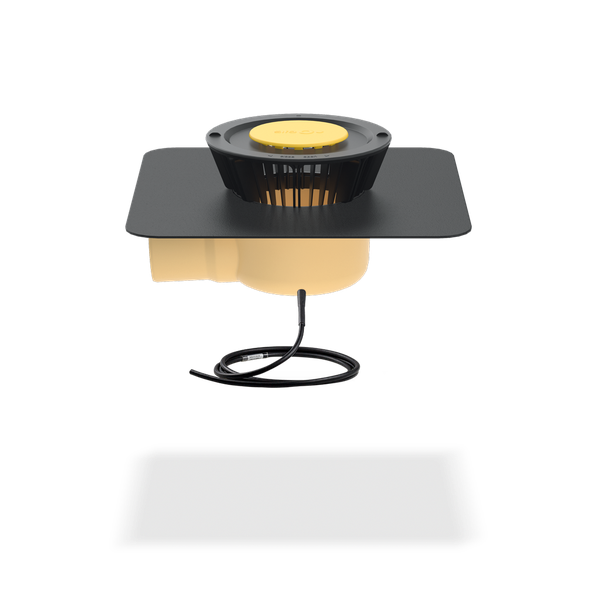

SitaStandard
Avaloir à évacuation gravitaire
- Produits
-
SitaStandard
-
Avaloir à évacuation gravitaire
Caractéristiques
- Calorifuge
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable
Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Ouverture (mm x mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 100 | 110 | 250 x 350 | 145 | 222 |
| 125 | 125 | 250 x 430 | 149 | 298 |
| 70 | 75 | 250 x 350 | 122 | 224 |
Texte explicatif
Débit
Exemples d'installation
![SitaStandard sortie coudée dans une structure non ventilée]( "SitaStandard sortie coudée dans une structure non ventilée")
![SitaStandard, sortie coudée, évacuation de secours dans une structure non ventilée]( "SitaStandard, sortie coudée, évacuation de secours dans une structure non ventilée")
MultiCAD und BIM-Daten
Sélection d’articles
SitaStandard sortie coudée, en polyuréthane, calorifuge, selon NBN EN 1253-2, diamètre nominal DN 70, DN 100 ou DN 125. Permet le raccordement direct de tuyaux par manchon d'assemblage, pour l’évacuation gravitaire, avec grand manchon de raccordement adapté intégré (495 x 495 mm) et bague de fixation pour un meilleur maintien du manchon de raccordement et pour la réception de l’arrêt de gravier fourni, avec élément chauffant intégré selon EN 60335-1/2 et câble de 2,0 m pour le raccordement direct au secteur 230 V, puissance calorifique d’env. 10 W. Fourniture et pose selon les règles de l’art.
Débit selon NBN EN 1253-2 in l/s
Niveau d’eau (mm)
Débit selon NBN EN 1253-2, avec élément de retenue pour l'évacuation de secours in l/s
Diamètre nominal DN
5
10
15
20
25
30
35
40
45
50
55
60
65
70
0,7
1,8
2,8
3,8
4,7
5,8
6,9
7,9
8,9
10,2
11,5
11,5
11,5
100
0,5
1,5
2,4
3,4
4,3
5,3
6,3
7,5
8,6
9,8
11
11
11
125
0,8
1,9
2,9
4,1
5,3
6,3
7,3
8,4
9,4
10,8
12,1
13,2
14,3
Niveau d’eau (mm)
Diamètre nominal DN
5
10
15
20
25
30
35
40
45
50
55
60
65
70
1,2
2,3
3,3
4,8
6,2
7,8
9,4
11,3
13,1
14,2
15,3
15,4
15,5
100
1,2
2,3
3,4
4,9
6,3
8,1
9,8
11,8
13,8
16,5
19,1
22,9
26,7
125
1,2
2,3
3,3
4,8
6,2
7,6
8,9
10,3
11,6
12,1
12,6
12,8
12,9
SitaStandard sortie coudée dans une structure non ventilée
1 SitaPipe Acier inoxydable Collier d’attache
2 SitaPipe Acier inoxydable Tuyau
3 SitaPipe Acier inoxydable Coude
SitaStandard Sortie coudée se compose de :
4.1 Corps de base
4.2 Arrêt de gravier
2 SitaPipe Acier inoxydable Tuyau
3 SitaPipe Acier inoxydable Coude
SitaStandard Sortie coudée se compose de :
4.1 Corps de base
4.2 Arrêt de gravier
Structure ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Coffrage
- Structure porteuse
SitaStandard, sortie coudée, évacuation de secours dans une structure non ventilée
1 SitaPipe Acier inoxydable Tuyau
2 SitaAttika Plaque de recouvrement de façade
3 SitaMore Manchon d’étanchéité pour système d’isolation thermique extérieure par enduit
4 SitaMore Plaque pare-vapeur flexible
5 SitaStandard sortie coudée Pièce d'isolation
6 SitaPipe Acier inoxydable Collier de serrage
7 SitaStandard, sortie coudée
SitaMore Élément de retenue se compose de :
8.1 Couvercle
8.2 Corps de base
8.3 Bague d’étanchéité
8.4 Tampons métal-caoutchouc réglables en hauteur
2 SitaAttika Plaque de recouvrement de façade
3 SitaMore Manchon d’étanchéité pour système d’isolation thermique extérieure par enduit
4 SitaMore Plaque pare-vapeur flexible
5 SitaStandard sortie coudée Pièce d'isolation
6 SitaPipe Acier inoxydable Collier de serrage
7 SitaStandard, sortie coudée
SitaMore Élément de retenue se compose de :
8.1 Couvercle
8.2 Corps de base
8.3 Bague d’étanchéité
8.4 Tampons métal-caoutchouc réglables en hauteur
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
