SitaStandard
Gravitaire afvoerkolk
- Producten

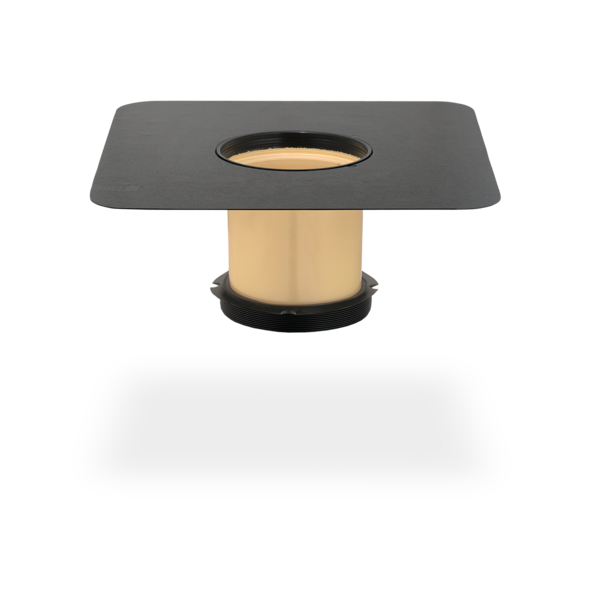

SitaStandard
Gravitaire afvoerkolk
Productkenmerken
- Thermisch geïsoleerd
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

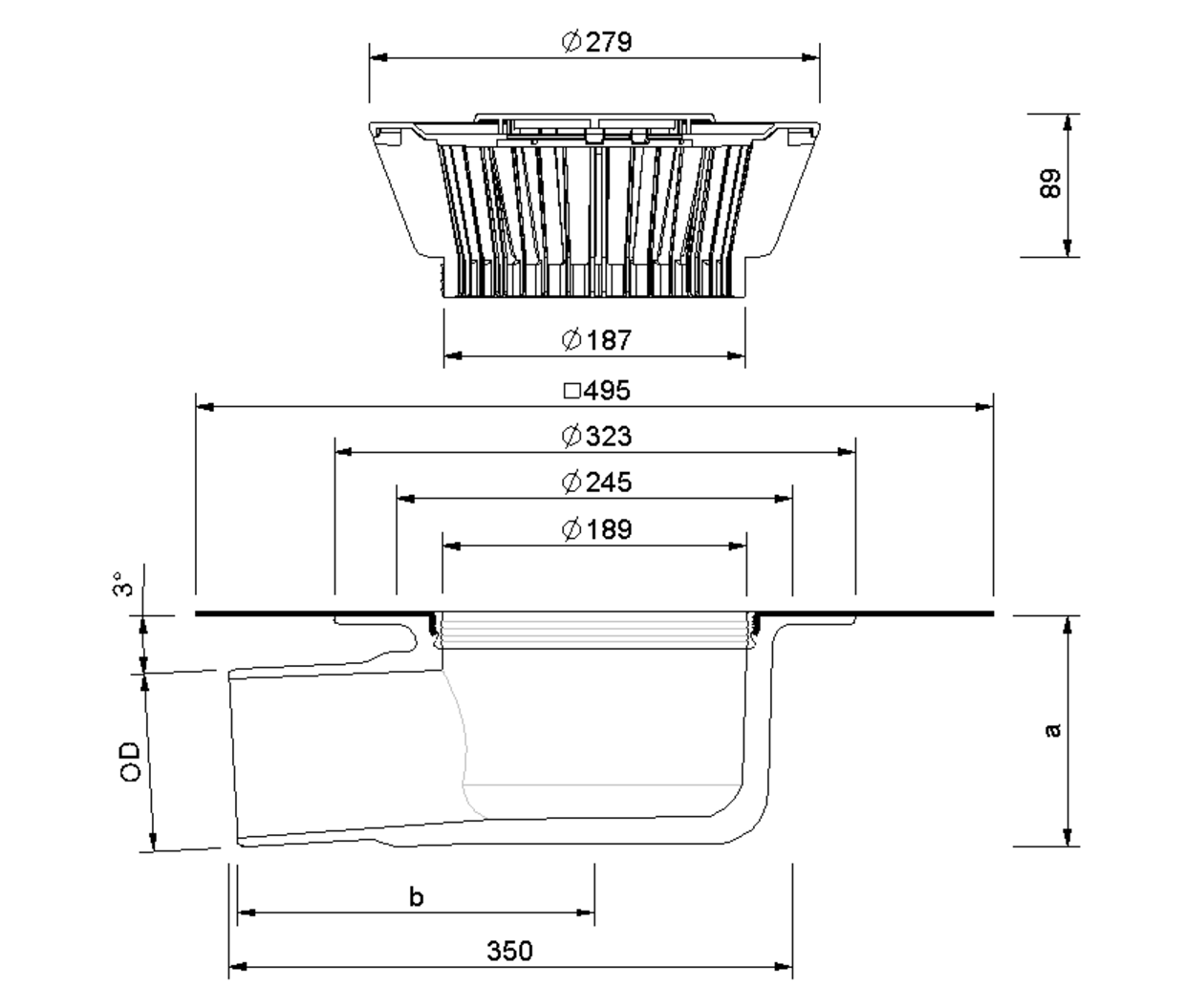

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Uitsparingsmaat (mm x mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 125 | 125 | 250 x 430 mm | 149 | 298 |
| 70 | 75 | 250 x 350 mm | 122 | 224 |
| 100 | 110 | 250 x 350 mm | 145 | 222 |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Afvoercapaciteit conform NBN EN 1253-2 met overloopelement voor noodafvoer in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
MultiCAD und BIM-Daten
Artikelselectie

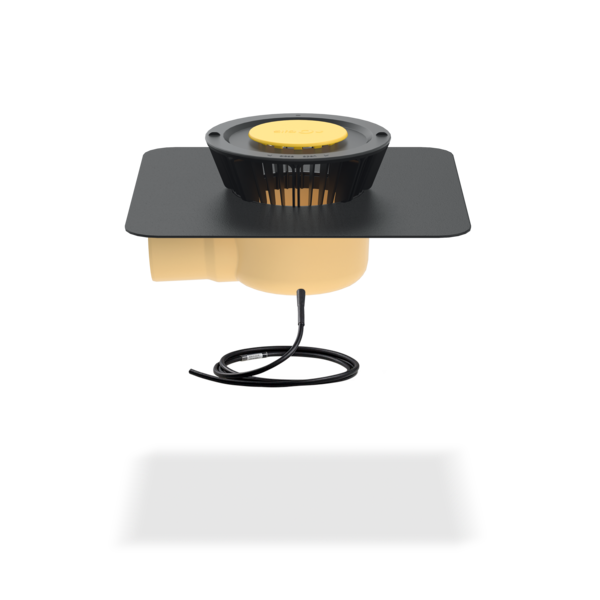

SitaStandard haaks, uit polyurethaan, thermisch geïsoleerd. Conform NBN EN 1253-2. Nominale diameter DN 70, DN 100 en DN 125. Direct aansluitbaar op buizen met schuifmof. Voor conventionele dakwaterafvoer. Met grote, ingeschuimde aansluitkraag naar keuze (495 x 495 mm) passend bij de gebruikte dakdichting. Met borgring voor extra borging van de aansluitkraag en montage van de bijgeleverde bladvanger. Met ingeschuimd verwarmingselement conform NBN 60335-1/2 en 2,0 m lange kabel voor directe aansluiting op 230 V-voeding voor ca. 10 W verwarmingsvermogen. Leveren en deskundig inbouwen.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.7 | 1.8 | 2.8 | 3.8 | 4.7 | 5.8 | 6.9 | 7.9 | 8.9 | 10.2 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 |
| 100 | 0.5 | 1.5 | 2.4 | 3.4 | 4.3 | 5.3 | 6.3 | 7.5 | 8.6 | 9.8 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 |
| 125 | 0.8 | 1.9 | 2.9 | 4.1 | 5.3 | 6.3 | 7.3 | 8.4 | 9.4 | 10.8 | 12.1 | 13.2 | 14.3 | 14.3 | 14.3 | 14.3 | 14.3 | 14.3 | 14.3 | 14.3 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 1.2 | 2.3 | 3.3 | 4.8 | 6.2 | 7.8 | 9.4 | 11.3 | 13.1 | 14.2 | 15.3 | 15.4 | 15.5 | 15.5 | 15.5 | 15.5 | 15.5 | 15.5 | 15.5 | 15.5 |
| 100 | 1.2 | 2.3 | 3.4 | 4.9 | 6.3 | 8.1 | 9.8 | 11.8 | 13.8 | 16.5 | 19.1 | 22.9 | 26.7 | 26.7 | 26.7 | 26.7 | 26.7 | 26.7 | 26.7 | 26.7 |
| 125 | 1.2 | 2.3 | 3.3 | 4.8 | 6.2 | 7.6 | 8.9 | 10.3 | 11.6 | 12.1 | 12.6 | 12.8 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 |

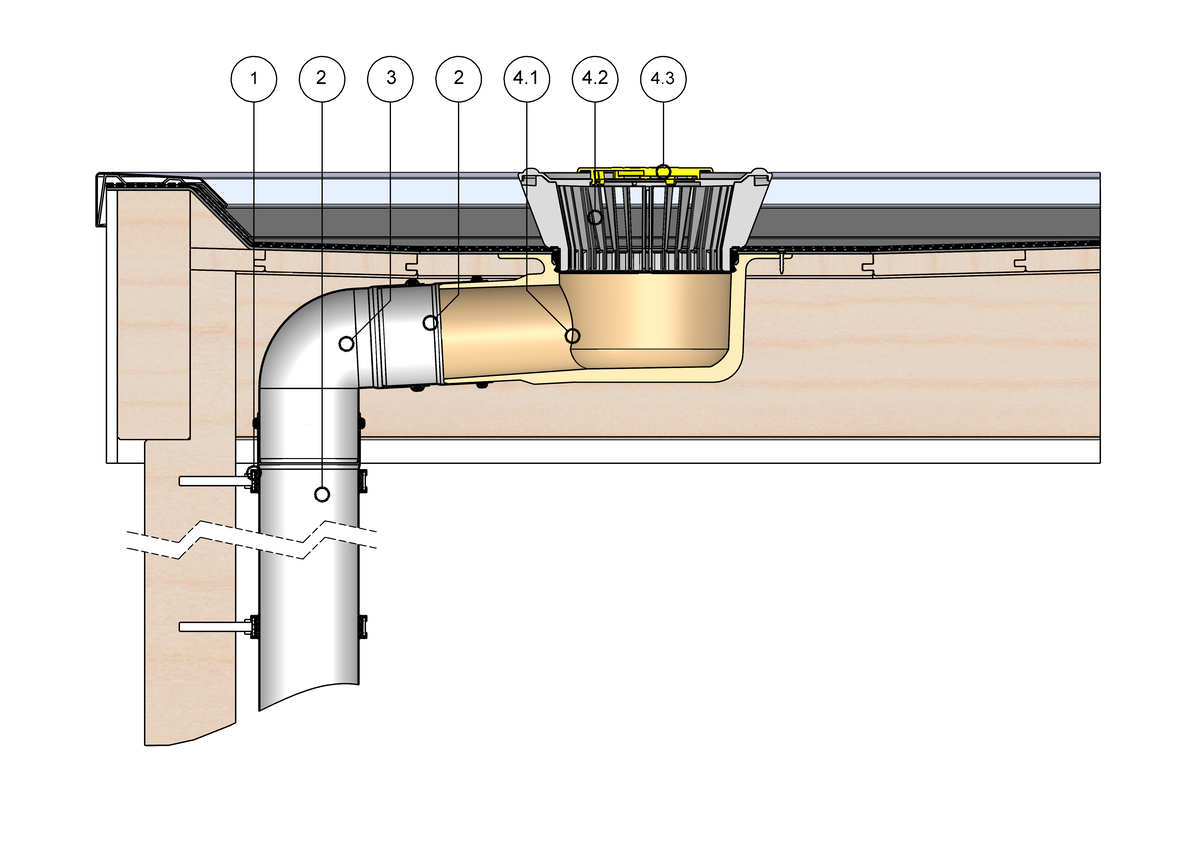

SitaStandard met horizontale uitlaat voor geventileerde dakconstructies
1 SitaPipe roestvrijstalen buisbeugel
2 SitaPipe roestvrijstalen buis
3 SitaPipe roestvrijstalen bocht
SitaStandard gebogen bestaande uit:
4.1 Afvoerelement met aansluitslabbe volgens klantspecificatie
4.2 Grindvanger-afvoerelement
4.3 Grindvangerdeksel
2 SitaPipe roestvrijstalen buis
3 SitaPipe roestvrijstalen bocht
SitaStandard gebogen bestaande uit:
4.1 Afvoerelement met aansluitslabbe volgens klantspecificatie
4.2 Grindvanger-afvoerelement
4.3 Grindvangerdeksel
Geventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Dakbeschot
- Draagconstructie

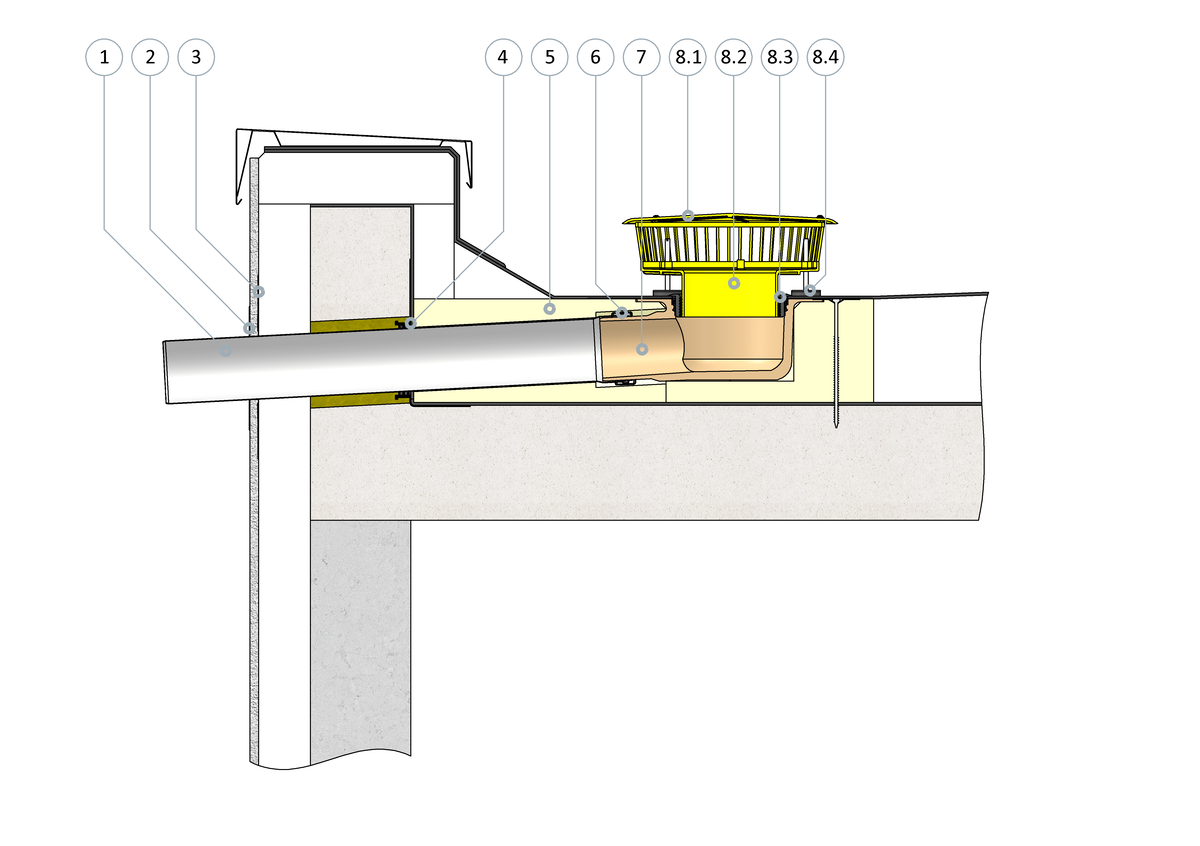

SitaStandard met horizontale uitlaat als noodafvoer voor ongeventileerde dakconstructies
1 SitaPipe roestvrijstalen buis
2 SitaAttika gevelafdekplaat
3 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
4 SitaMore flexibele dampschermplaat
5 SitaStandard isolatieblok met horizontale uitlaat
6 SitaPipe roestvrijstalen verankeringsbeugel
7 SitaStandard met horizontale uitlaat

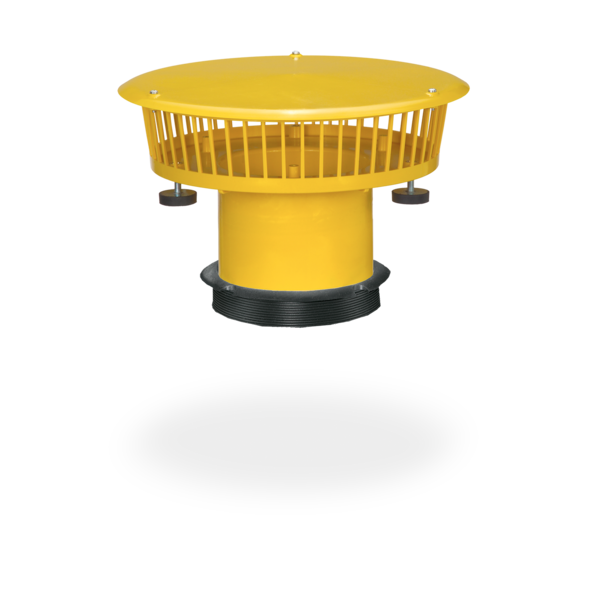

SitaMore opstuwelement bestaande uit:
8.1 Deksel
8.2 Afvoerelement
8.3 Afdichtring
8.4 in hoogte verstelbare rubberen/metalen voetjes
2 SitaAttika gevelafdekplaat
3 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
4 SitaMore flexibele dampschermplaat
5 SitaStandard isolatieblok met horizontale uitlaat
6 SitaPipe roestvrijstalen verankeringsbeugel
7 SitaStandard met horizontale uitlaat
SitaMore opstuwelement bestaande uit:
8.1 Deksel
8.2 Afvoerelement
8.3 Afdichtring
8.4 in hoogte verstelbare rubberen/metalen voetjes
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie

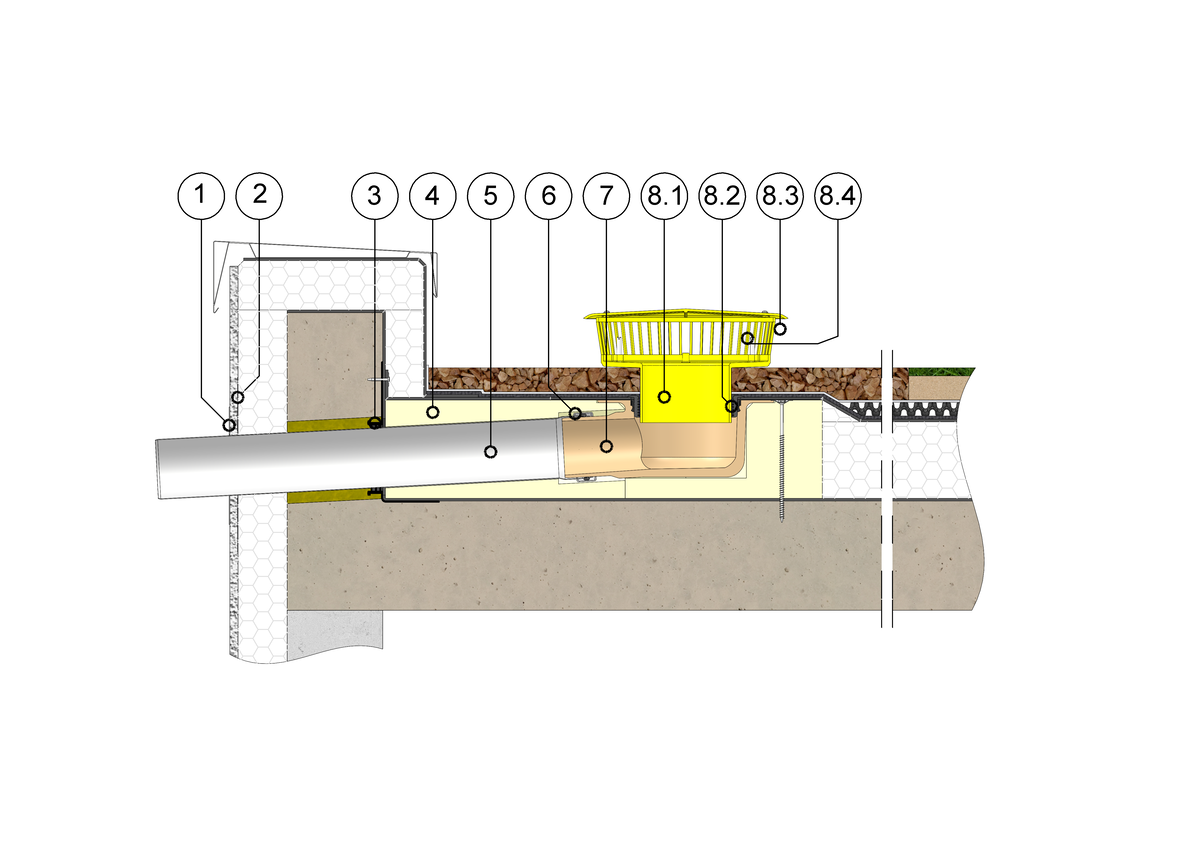

SitaStandaard gebogen met isolatie-element, verhoogde inbouw in dakopbouw met begroeiing
1 SitaAttika gevelafdekplaat
2 SitaMore afdichtslabbe
3 SitaMore dampschermplaat
4 SitaStandard gebogen isolatie-element
5. SitaPipe roestvrijstalen buis
6 SitaPipe roestvrijstalen verankeringsbeugel
7 SitaStandard met horizontale uitlaat
SitaMore opstuwelement bestaande uit:
8.1 Afvoerelement
8.2 Afdichtring
8.3 Gesloten deksel
8.4 Rubberen/metalen voetjes
2 SitaMore afdichtslabbe
3 SitaMore dampschermplaat
4 SitaStandard gebogen isolatie-element
5. SitaPipe roestvrijstalen buis
6 SitaPipe roestvrijstalen verankeringsbeugel
7 SitaStandard met horizontale uitlaat
SitaMore opstuwelement bestaande uit:
8.1 Afvoerelement
8.2 Afdichtring
8.3 Gesloten deksel
8.4 Rubberen/metalen voetjes
Extensief groen dak in ongeventileerde dakopbouw volgens de aaRdT:
- extensief groene dakopbouw volgens systeemaanbieder
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
