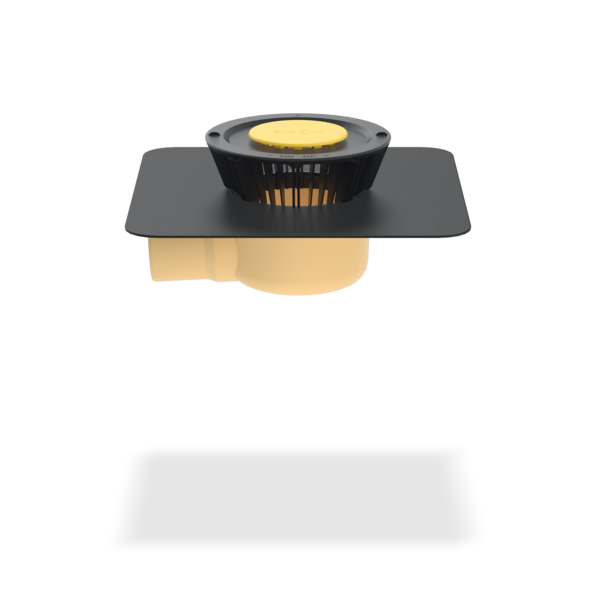

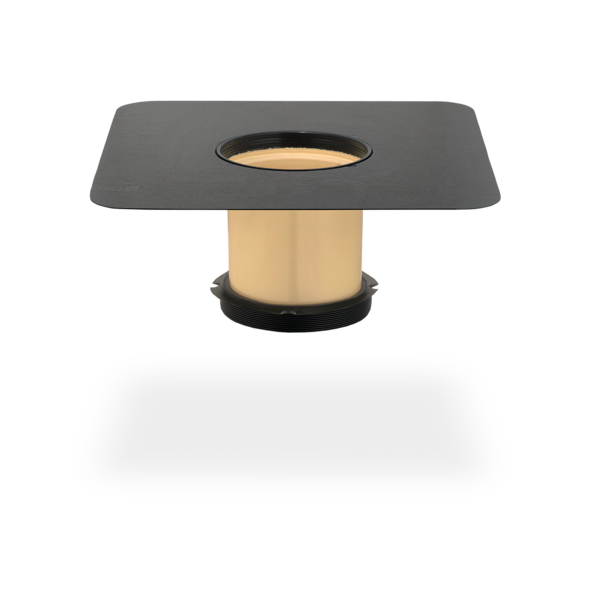

SitaStandard
Avaloir à évacuation gravitaire
- Produits
SitaStandard
Avaloir à évacuation gravitaire
Caractéristiques
- Calorifuge
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable

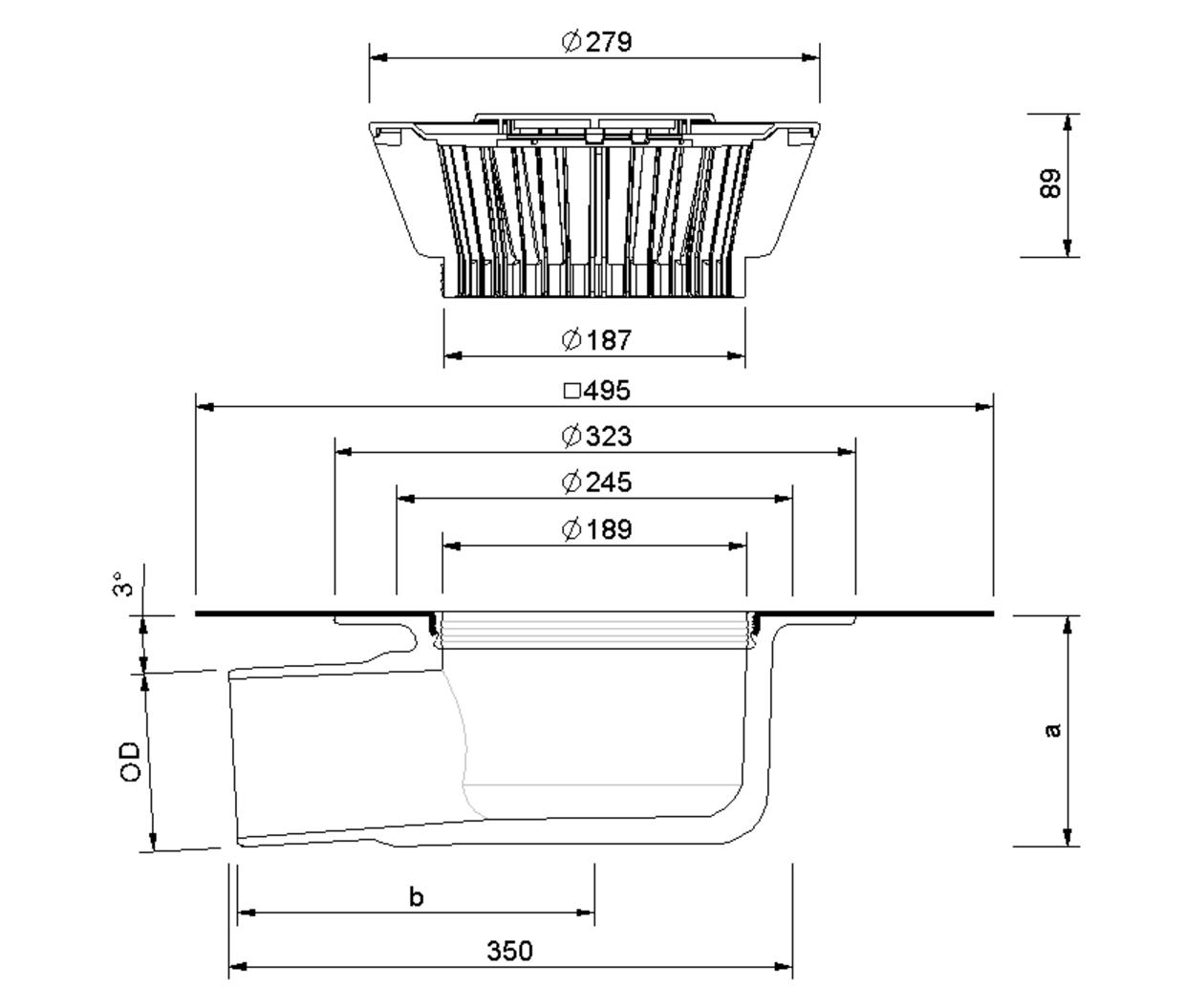

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Ouverture (mm x mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 125 | 125 | 250 x 430 mm | 149 | 298 |
| 70 | 75 | 250 x 350 mm | 122 | 224 |
| 100 | 110 | 250 x 350 mm | 145 | 222 |
Texte explicatif
Débit
Débit selon NBN EN 1253-2 in l/s
Débit selon NBN EN 1253-2, avec élément de retenue pour l'évacuation de secours in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles
SitaStandard sortie coudée, en polyuréthane, calorifuge, selon NBN EN 1253-2, diamètre nominal DN 70, DN 100 ou DN 125. Permet le raccordement direct de tuyaux par manchon d'assemblage, pour l’évacuation gravitaire, avec grand manchon de raccordement adapté intégré (495 x 495 mm) et bague de fixation pour un meilleur maintien du manchon de raccordement et pour la réception de l’arrêt de gravier fourni. Fourniture et pose selon les règles de l'art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| DN 100 | 0.5 | 1.5 | 2.4 | 3.4 | 4.3 | 5.3 | 6.3 | 7.5 | 8.6 | 9.8 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 |
| DN 125 | 0.8 | 1.9 | 2.9 | 4.1 | 5.3 | 6.3 | 7.3 | 8.4 | 9.4 | 10.8 | 12.1 | 13.2 | 14.3 | 14.3 | 14.3 | 14.3 | 14.3 | 14.3 | 14.3 | 14.3 |
| DN 70 | 0.7 | 1.8 | 2.8 | 3.8 | 4.7 | 5.8 | 6.9 | 7.9 | 8.9 | 10.2 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 |
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| DN 100 | 1.2 | 2.3 | 3.4 | 4.9 | 6.3 | 8.1 | 9.8 | 11.8 | 13.8 | 16.5 | 19.1 | 22.9 | 26.7 | 26.7 | 26.7 | 26.7 | 26.7 | 26.7 | 26.7 | 26.7 |
| DN 125 | 1.2 | 2.3 | 3.3 | 4.8 | 6.2 | 7.6 | 8.9 | 10.3 | 11.6 | 12.1 | 12.6 | 12.8 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 |
| DN 70 | 1.2 | 2.3 | 3.3 | 4.8 | 6.2 | 7.8 | 9.4 | 11.3 | 13.1 | 14.2 | 15.3 | 15.4 | 15.5 | 15.5 | 15.5 | 15.5 | 15.5 | 15.5 | 15.5 | 15.5 |

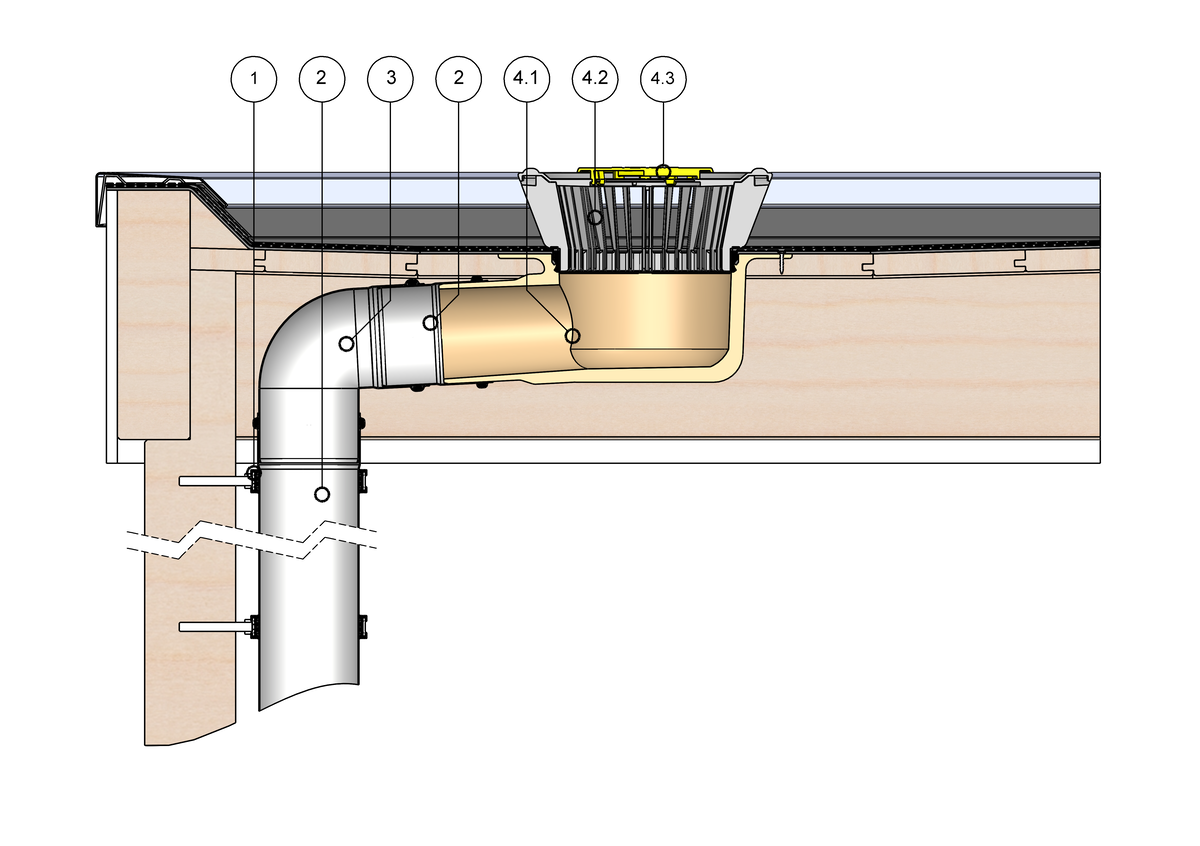

SitaStandard sortie coudée dans une structure non ventilée
1 SitaPipe Acier inoxydable Collier d’attache
2 SitaPipe Acier inoxydable Tuyau
3 SitaPipe Acier inoxydable Coude
SitaStandard Sortie coudée se compose de :
4.1 Corps de base avec manchon de raccordement adapté
4.2 Corps de base pour arrêt de gravier
4.3 Couvercle pour arrêt de gravier
2 SitaPipe Acier inoxydable Tuyau
3 SitaPipe Acier inoxydable Coude
SitaStandard Sortie coudée se compose de :
4.1 Corps de base avec manchon de raccordement adapté
4.2 Corps de base pour arrêt de gravier
4.3 Couvercle pour arrêt de gravier
Structure ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Coffrage
- Structure porteuse

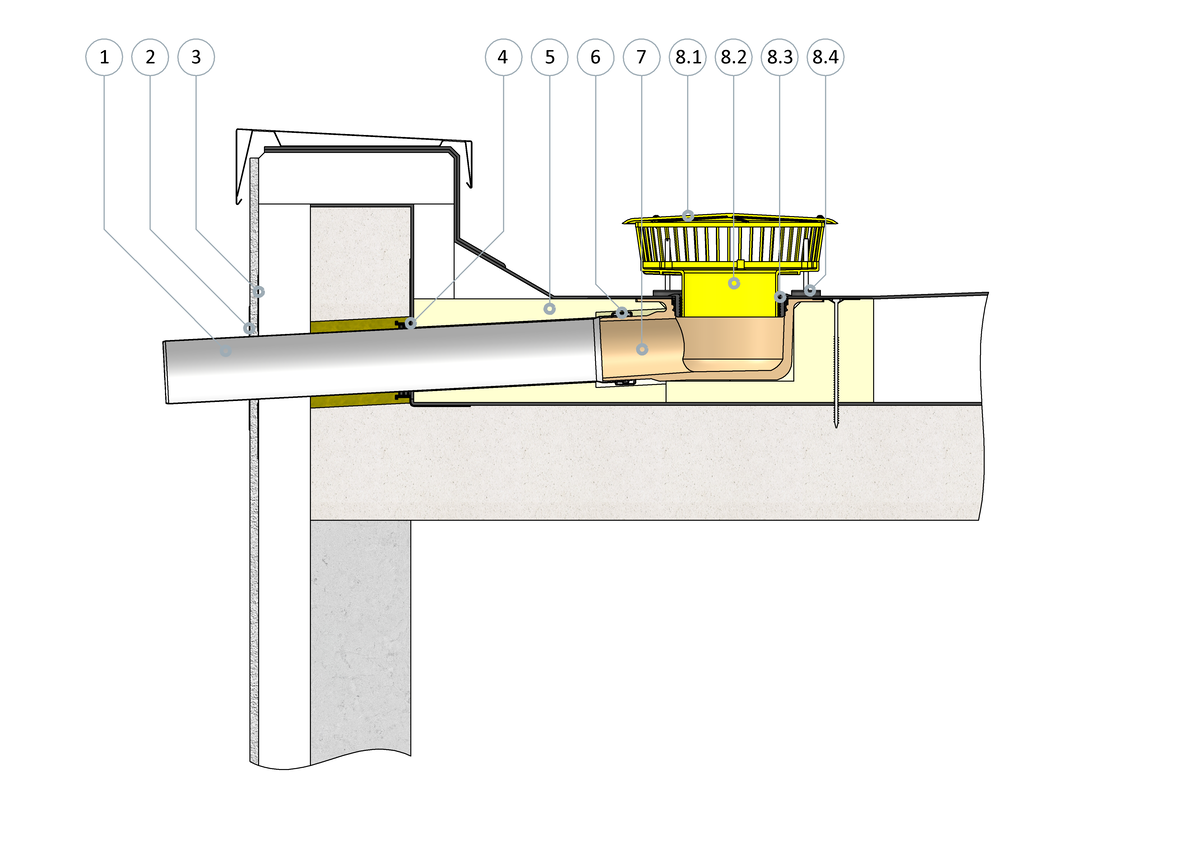

SitaStandard, sortie coudée, évacuation de secours dans une structure non ventilée
1 SitaPipe Acier inoxydable Tuyau
2 SitaAttika Plaque de recouvrement de façade
3 SitaMore Manchon d’étanchéité pour système d’isolation thermique par l’extérieur
4 SitaMore Plaque pare-vapeur flexible

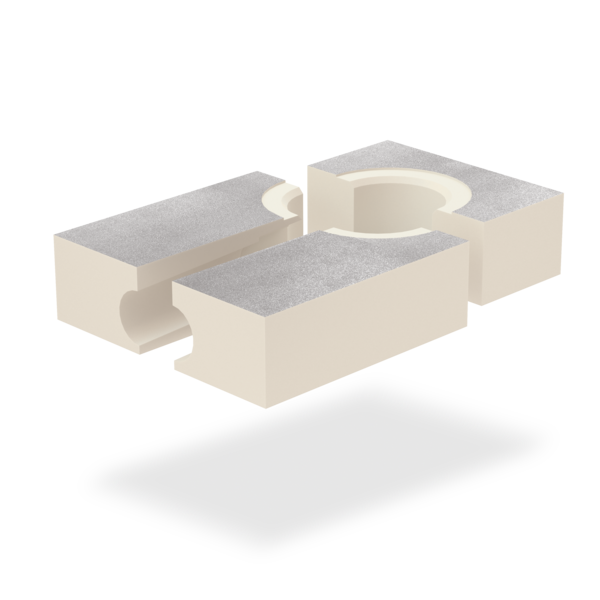

5 SitaStandard sortie coudée Pièce d'isolation
6 SitaPipe Acier inoxydable Collier de serrage
7 SitaStandard, sortie coudée

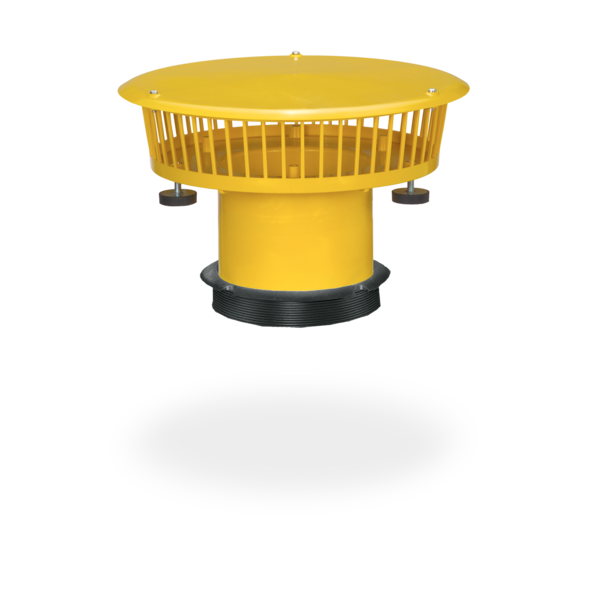

SitaMore Élément de retenue comprend :
8.1 Couvercle
8.2 Corps de base
8.3 Bague d’étanchéité
8.4 Tampons métal-caoutchouc réglables en hauteur
2 SitaAttika Plaque de recouvrement de façade
3 SitaMore Manchon d’étanchéité pour système d’isolation thermique par l’extérieur
4 SitaMore Plaque pare-vapeur flexible
5 SitaStandard sortie coudée Pièce d'isolation
6 SitaPipe Acier inoxydable Collier de serrage
7 SitaStandard, sortie coudée
SitaMore Élément de retenue comprend :
8.1 Couvercle
8.2 Corps de base
8.3 Bague d’étanchéité
8.4 Tampons métal-caoutchouc réglables en hauteur
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur

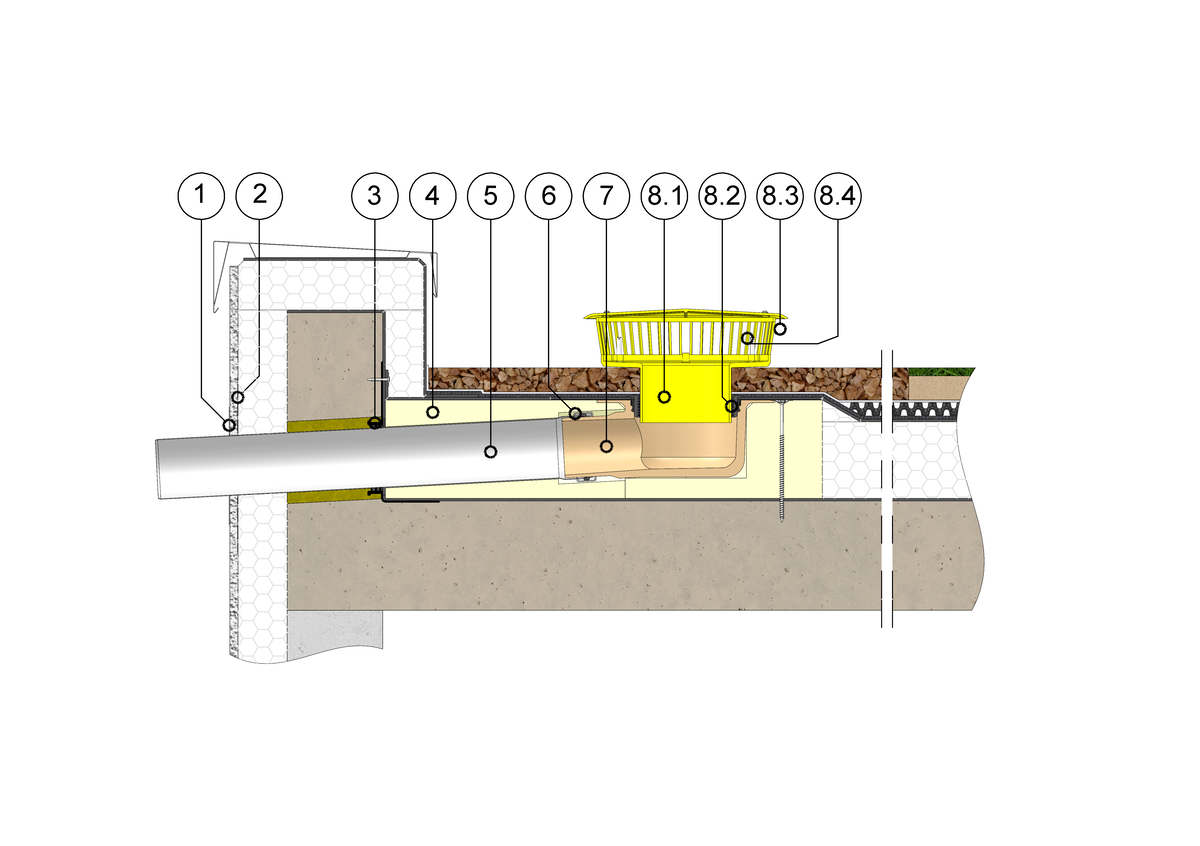

SitaStandard Sortie coudée avec pièce d’isolation, montage surélevé dans une structure de toiture végétalisée
1 SitaAttika Plaque de recouvrement de façade
2 SitaMore Manchon d’étanchéité
3 SitaMore Plaque pare-vapeur
4 SitaStandard Sortie coudée Pièce d'isolation
5 SitaPipe Acier inoxydable Tuyau
6 SitaPipe Acier inoxydable Collier de serrage
7 SitaStandard, sortie coudée
SitaMore Élément de retenue comprend :
8.1 Corps de base
8.2 Bague d’étanchéité
8.3 Couvercle fermé
8.4 Tampon métal-caoutchouc
2 SitaMore Manchon d’étanchéité
3 SitaMore Plaque pare-vapeur
4 SitaStandard Sortie coudée Pièce d'isolation
5 SitaPipe Acier inoxydable Tuyau
6 SitaPipe Acier inoxydable Collier de serrage
7 SitaStandard, sortie coudée
SitaMore Élément de retenue comprend :
8.1 Corps de base
8.2 Bague d’étanchéité
8.3 Couvercle fermé
8.4 Tampon métal-caoutchouc
Toiture végétalisée extensive dans une structure non ventilée selon les règles techniques généralement reconnues (aaRdT) :
- Structure de toiture végétalisée extensive selon le fournisseur du système
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
