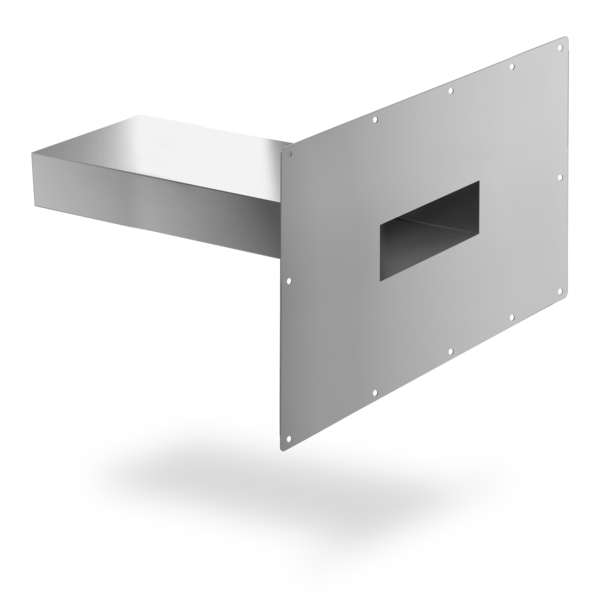

SitaSteel Gargouille rectangulaire
Avaloir d’acrotère
- Produits
SitaSteel Gargouille rectangulaire
Avaloir d’acrotère
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable

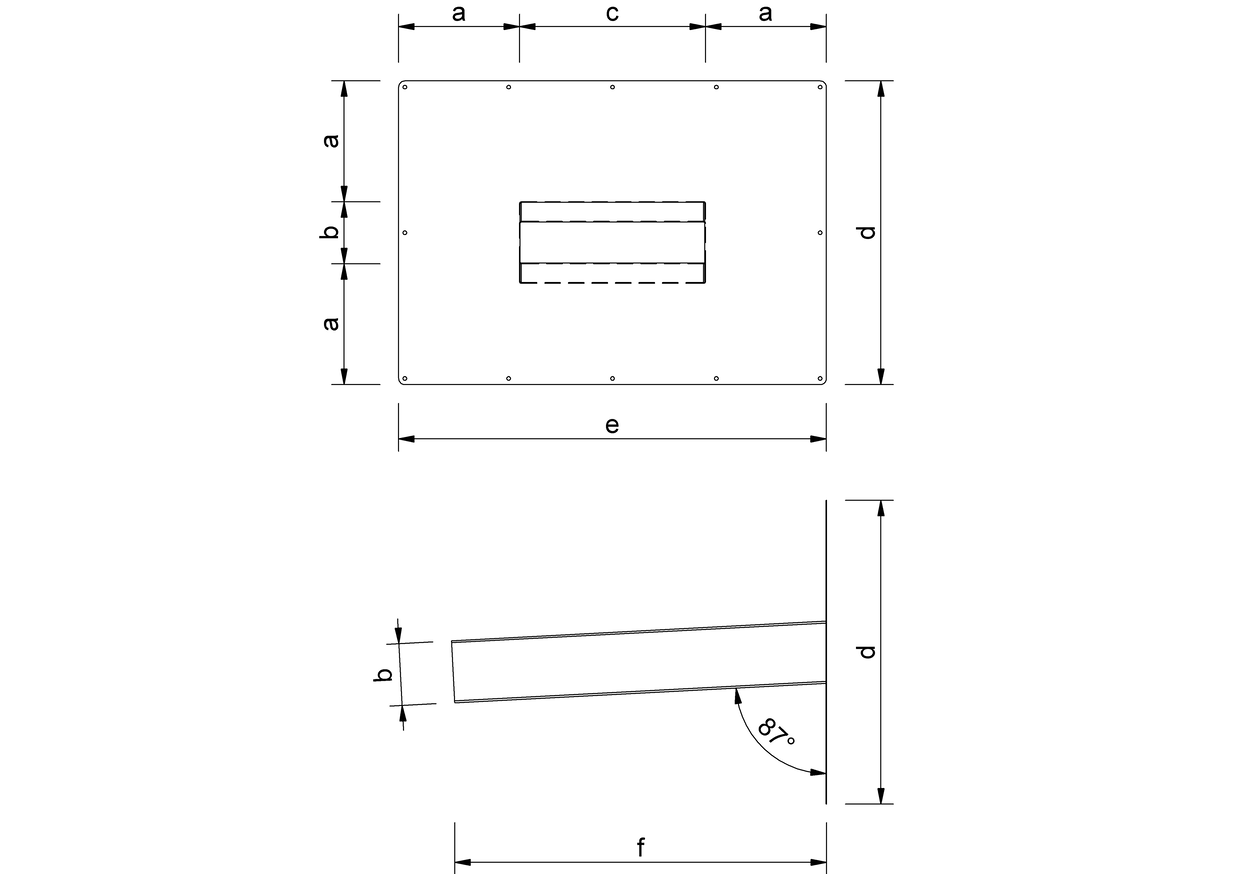

Schéma technique
| Section du tuyau de rallonge (mm x mm) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) |
|---|---|---|---|---|---|
| 300 x 100 | 150 | 100 | 300 | 400 | 600 |
| 500 x 100 | 150 | 100 | 500 | 400 | 800 |
| 150 x 50 | 150 | 50 | 150 | 350 | 450 |
Texte explicatif
Débit
Débit selon NBN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles
SitaSteel Gargouille rectangulaire Fluid, en acier inoxydable, n° de matériau 1.4401 pour le tuyau de rallonge et 1.4301 pour la bride, dimensions 150 x 50 mm, 300 x 100 mm et 500 x 100 mm, longueur du tuyau de rallonge 600 mm et inclinaison du tuyau de rallonge 3°, pour membranes d’étanchéité synthétiques liquides avec bride périphérique de 150 mm de largeur, logements pré-perforés dans la bride pour la fixation à l’acrotère. Fourniture et pose selon les règles de l’art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Section du tuyau de rallonge (mm x mm) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 150 x 50 | 0.1 | 0.2 | 0.3 | 0.5 | 0.7 | 1.1 | 1.4 | 1.9 | 2.3 | 2.7 | 2.9 | 3.2 | 3.5 | 3.7 | 4 | 4.2 | 4.4 | 4.6 | 4.8 | 5 |
| 300 x 100 | 0.3 | 0.6 | 0.9 | 1.5 | 2 | 2.6 | 3.2 | 3.9 | 4.6 | 5.8 | 6.3 | 6.9 | 7.7 | 8.5 | 9.3 | 10.1 | 11.2 | 12.2 | 13.2 | 14.2 |
| 500 x 100 | 0.5 | 0.9 | 1.4 | 2.4 | 3.4 | 4.5 | 5.5 | 6.7 | 7.8 | 9.6 | 10.5 | 11.5 | 12.8 | 14 | 15.5 | 17 | 18.5 | 20 | 21.6 | 23.2 |

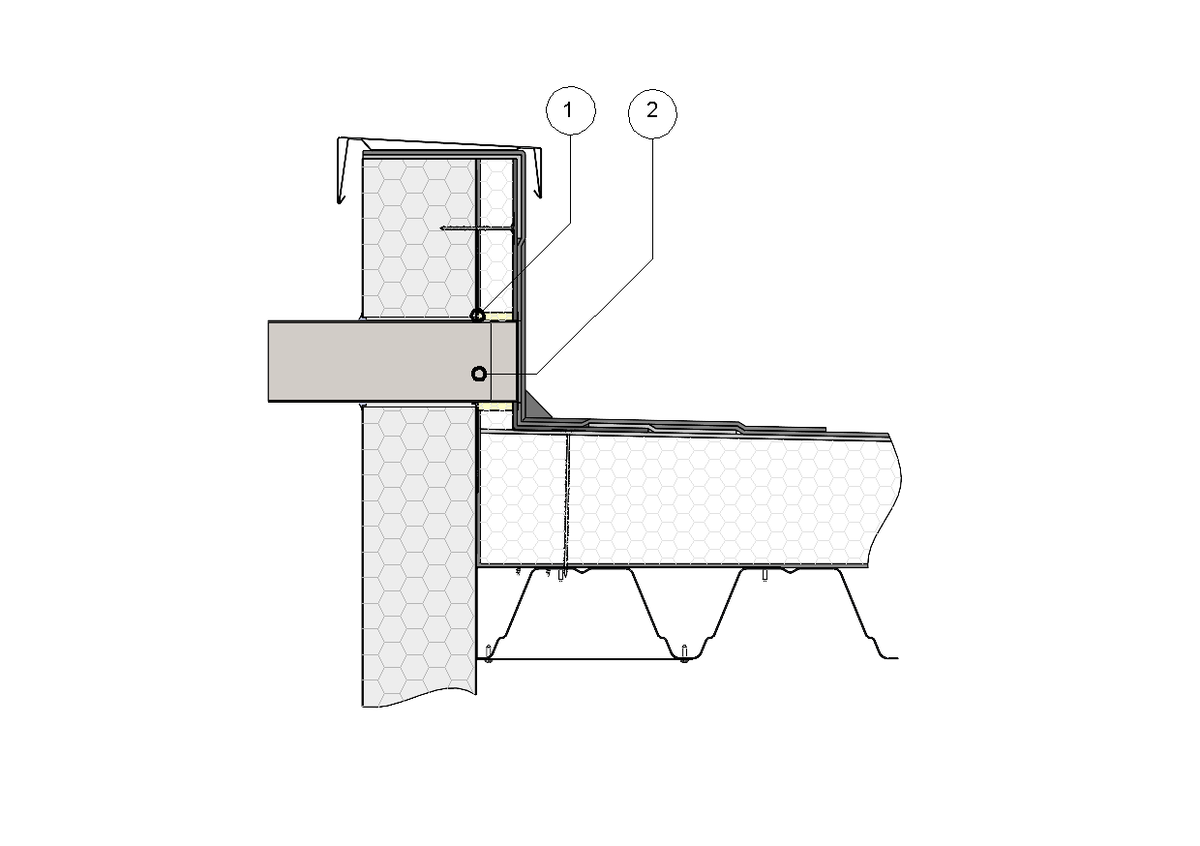

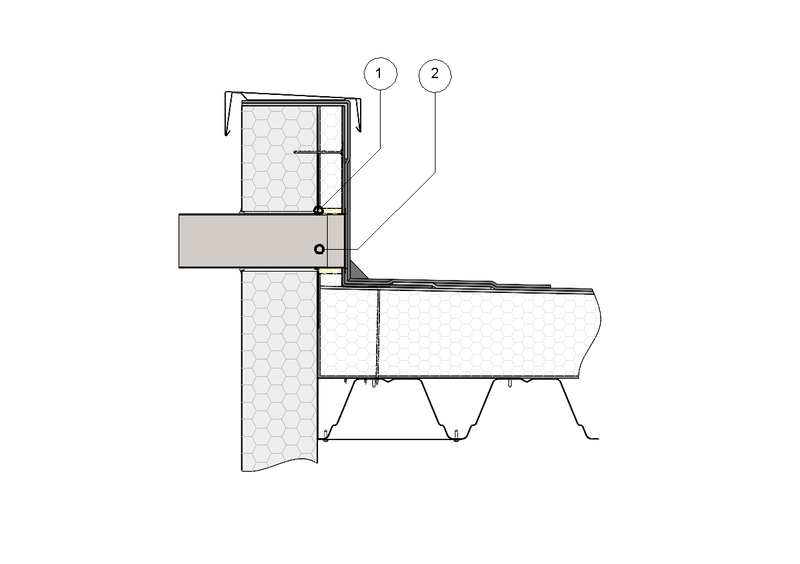

SitaSteel Gargouille rectangulaire dans une structure non ventilée

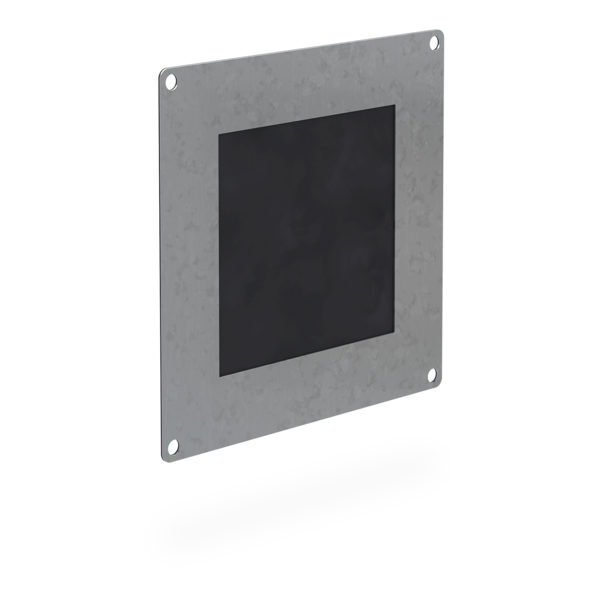

1 SitaSteel Plaque pare-vapeur
2 SitaSteel Gargouille rectangulaire
2 SitaSteel Gargouille rectangulaire
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaSteel Gargouille rectangulaire | N° d'article | |||
|---|---|---|---|---|
Fluid | ||||
| 150 x 50 | Bride à coller-Manchon | 30101090 | Voir le produit | |
| 300 x 100 | Bride à coller-Manchon | 30101190 | Voir le produit | |
| 500 x 100 | Bride à coller-Manchon | 30101290 | Voir le produit |
+
