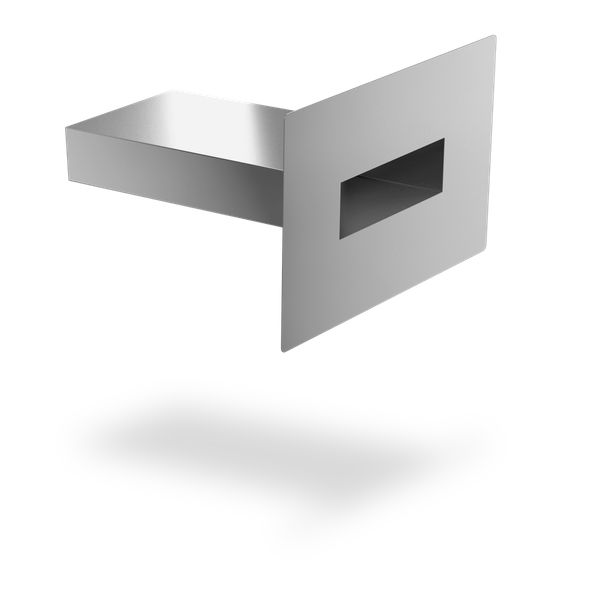

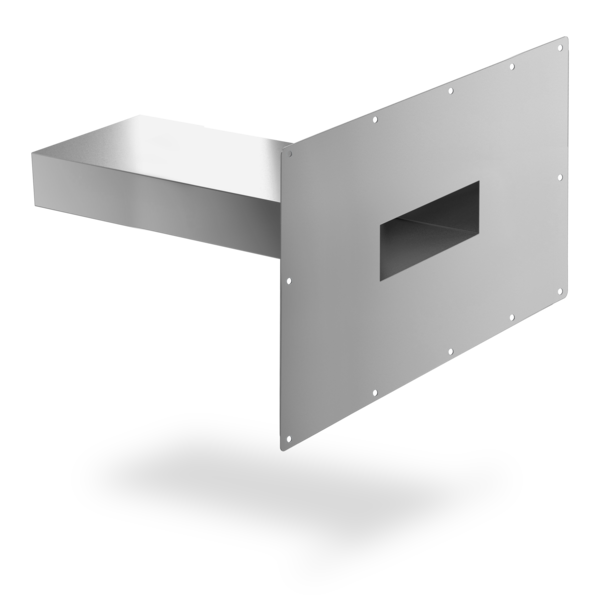

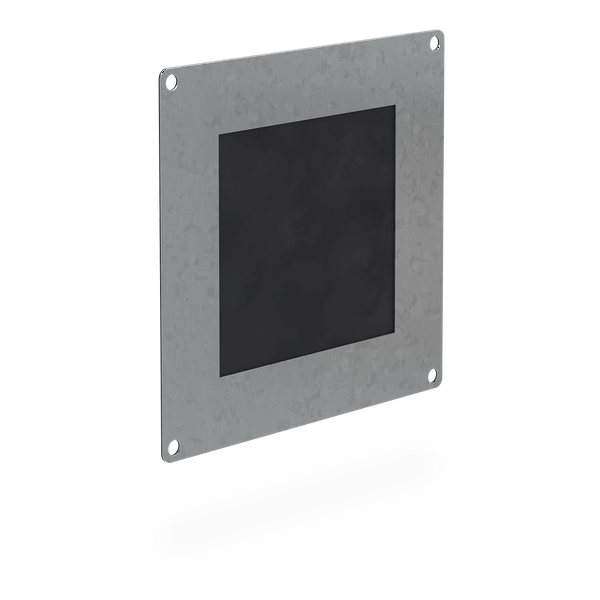

SitaSteel Rechteckspeier
-
Attikagully
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

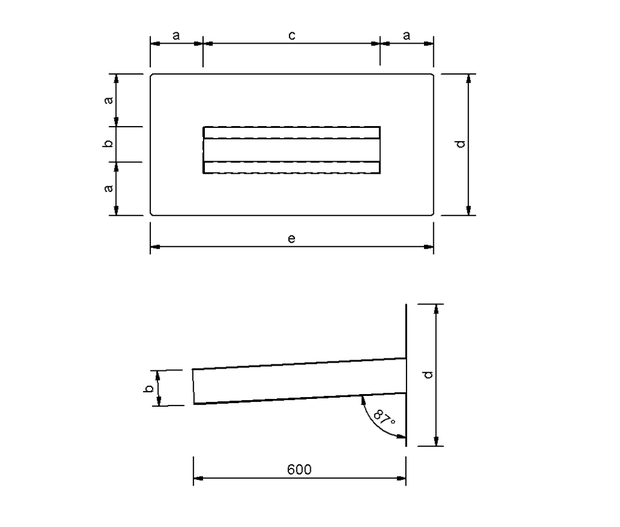

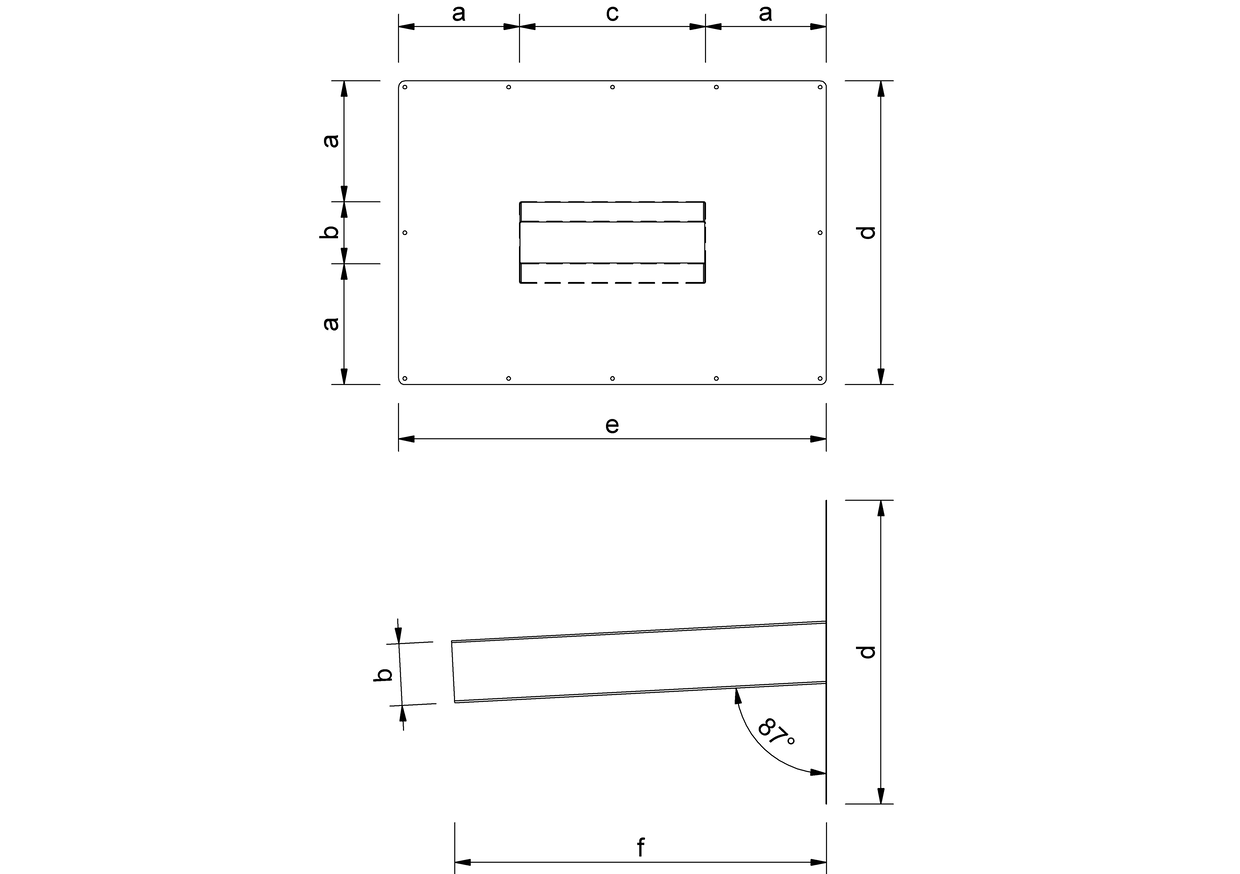

Technische Zeichnung
| Stutzenquerschnitt (mm x mm) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) |
|---|---|---|---|---|---|
| 150 x 50 | 150 | 50 | 150 | 350 | 450 |
| 300 x 100 | 150 | 100 | 300 | 400 | 600 |
| 500 x 100 | 150 | 100 | 500 | 400 | 800 |
Leistungstext
Abflussmenge
Einbaubeispiele
![SitaSteel Rechteckspeier im nicht belüfteten Dachaufbau]( "SitaSteel Rechteckspeier im nicht belüfteten Dachaufbau")
MultiCAD und BIM-Daten
AUSSCHREIBEN.DE
Downloads
Artikelauswahl
SitaSteel Rechteckspeier Fluid, aus Edelstahl rostfrei, Werkstoffnummer 1.4401 Stutzen und 1.4301 Flansch, in den Größen 150 mm x 50 mm, 300 mm x 100 mm und 500 mm x 100 mm, mit einer Stutzenlänge von 600 mm und 3 Grad Stutzenneigung, für Flüssigkunststoffabdichtungen mit umlaufenden Flansch in einer Breite von 150 mm, mit vorgestanzten Aussparungen im Flansch zur Befestigung an der Attika, liefern und fachgerecht einbauen.
Abflussmenge nach DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Stauhöhe (mm)
Stutzenquerschnitt (mm x mm)
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
150 x 50
0,1
0,2
0,3
0,5
0,7
1,1
1,4
1,9
2,3
2,7
2,9
3,2
3,5
3,7
4
4,2
4,4
4,6
4,8
5
300 x 100
0,3
0,6
0,9
1,5
2
2,6
3,2
3,9
4,6
5,8
6,3
6,9
7,7
8,5
9,3
10,1
11,2
12,2
13,2
14,2
500 x 100
0,5
0,9
1,4
2,4
3,4
4,5
5,5
6,7
7,8
9,6
10,5
11,5
12,8
14
15,5
17
18,5
20
21,6
23,2

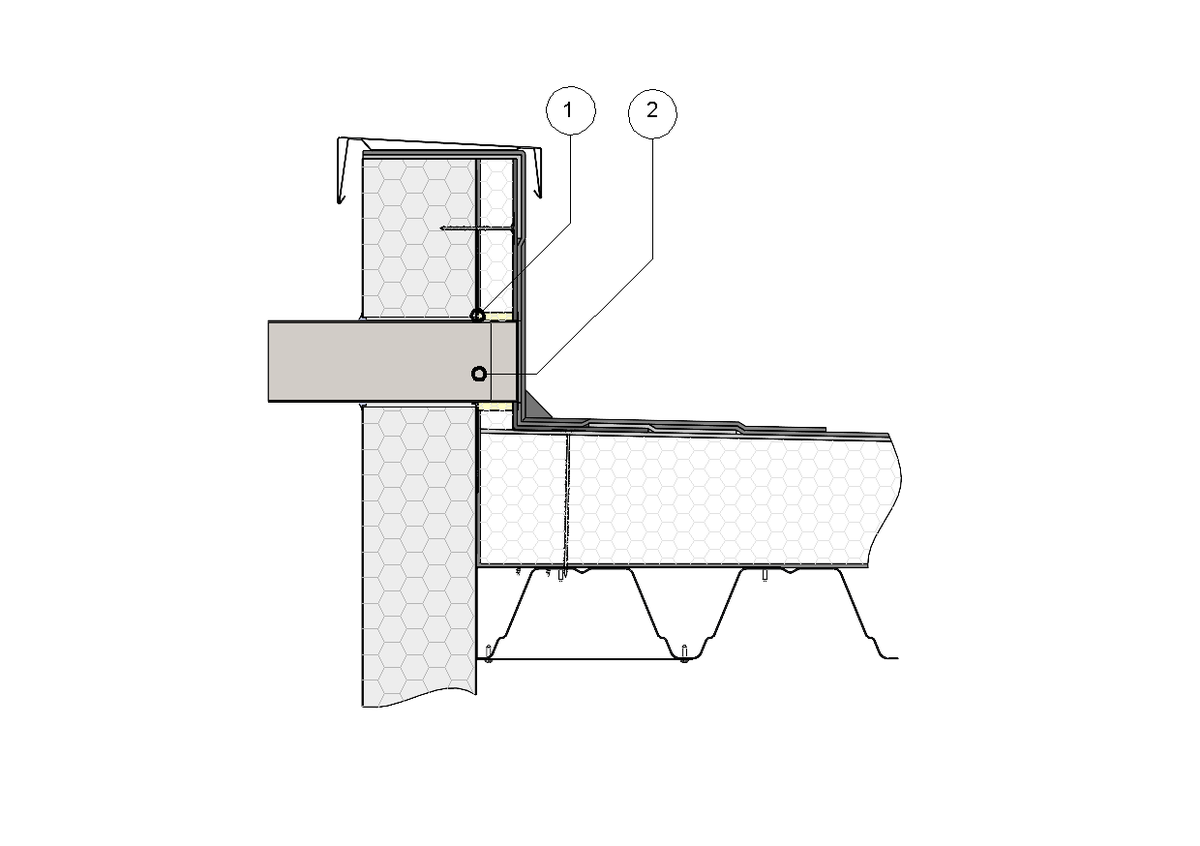

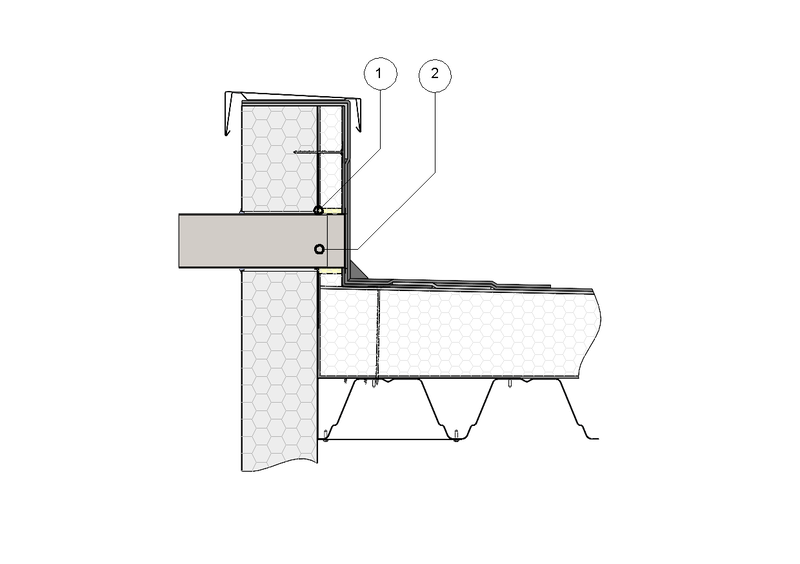

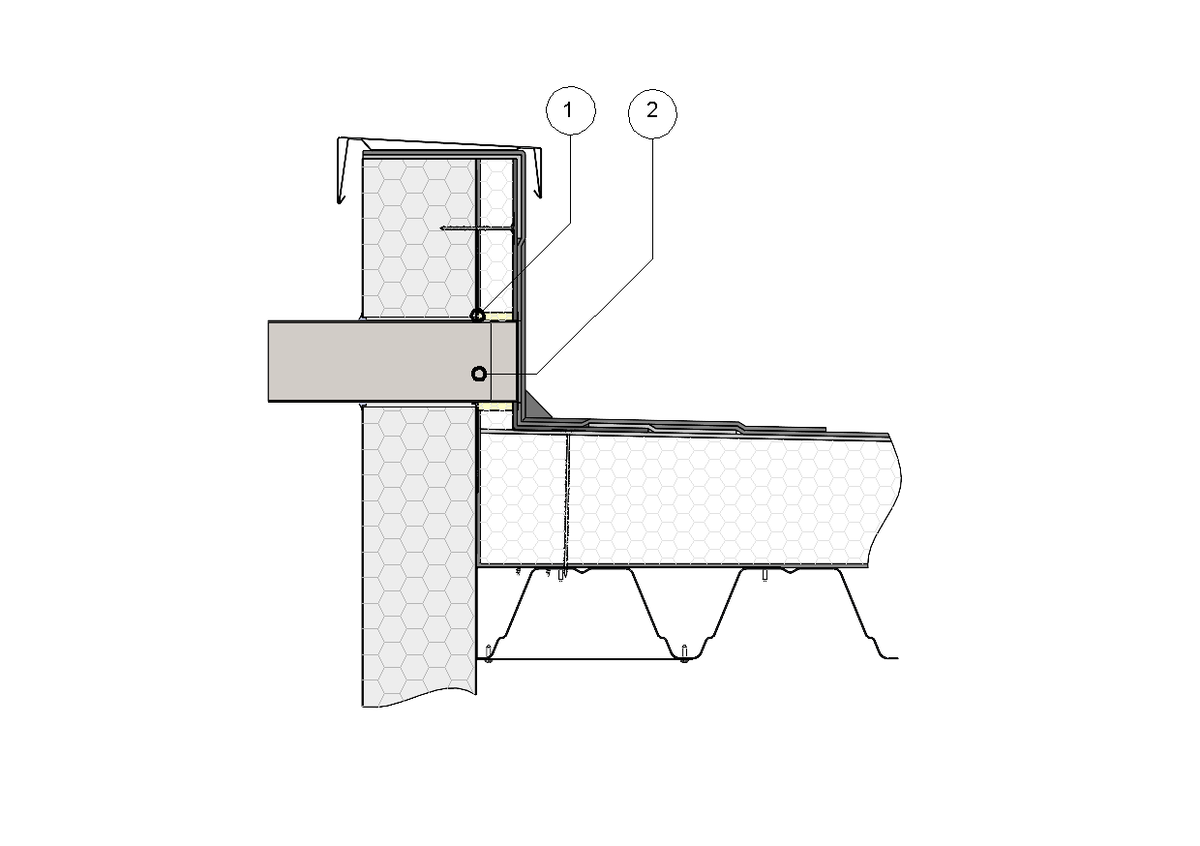

SitaSteel Rechteckspeier im nicht belüfteten Dachaufbau
1 SitaSteel Rechteckspeier
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Info (PDF)
PDF Tech_Info_SitaSteel_Rechteckspeier.pdfEinbaubeispiele
PDF SitaSteel_Rechteckspeier_im_nicht_beluefteten_Dachaufbau.pdfTechnische Zeichnungen
PDF TechnischeZeichnung_30101090_de.pdf PDF TechnischeZeichnung_30101190_de.pdf PDF TechnischeZeichnung_30101290_de.pdf DWG TZ_DB_SitaSteel_Rechteckspeier_Fluid_150x50.DWG DWG TZ_DB_SitaSteel_Rechteckspeier_Fluid_300x100.DWG DWG TZ_DB_SitaSteel_Rechteckspeier_Fluid_500x100.DWGEinbauanleitung
PDF Einbauanleitung_SitaSteel_Rechteckspeier.pdf| SitaSteel Rechteckspeier | Artikel Nr. | |||
|---|---|---|---|---|
|
Fluid |
||||
| Klebeflansch | 150 x 50 | 30101090 | Zum Produkt | |
| Klebeflansch | 300 x 100 | 30101190 | Zum Produkt | |
| Klebeflansch | 500 x 100 | 30101290 | Zum Produkt |
+
