Прямоугольный желоб SitaSteel
Парапетная воронка
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность

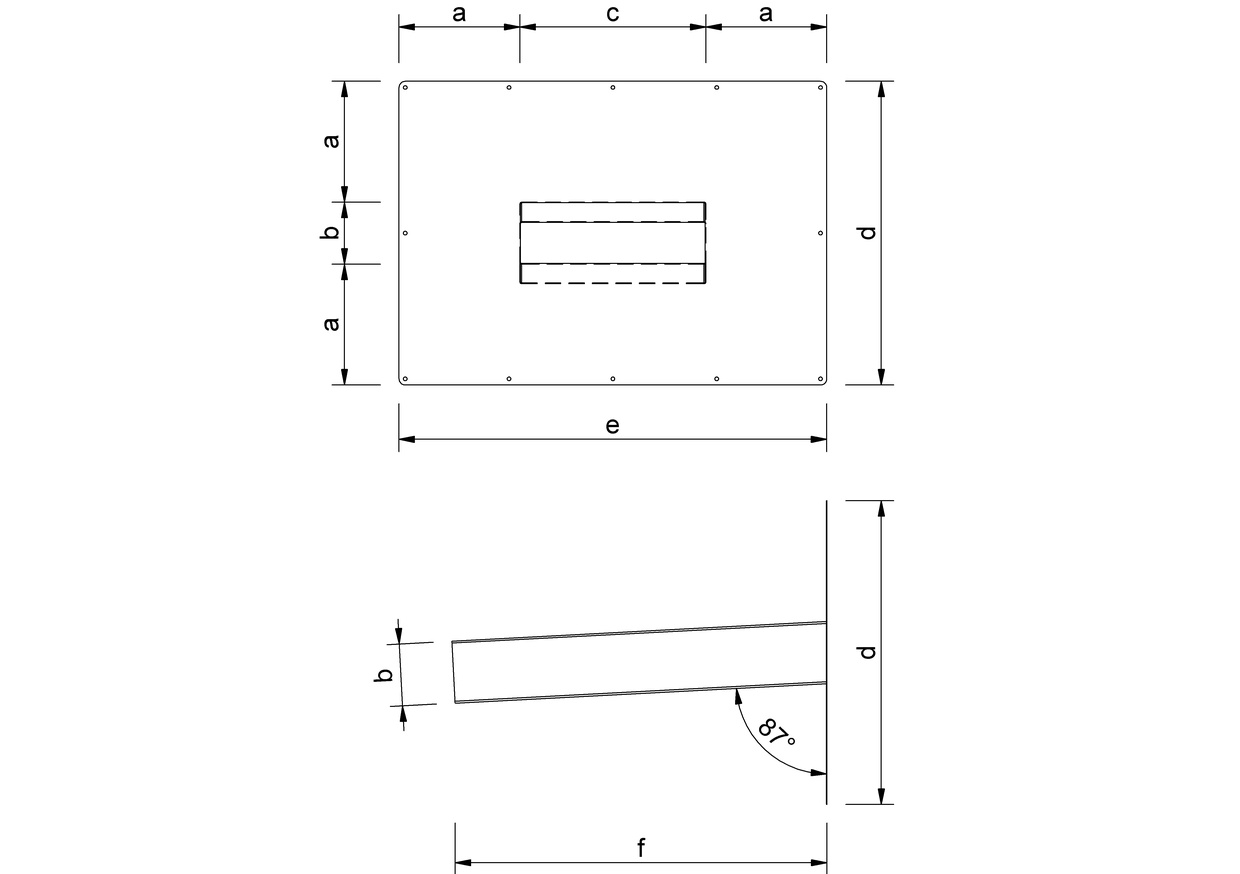

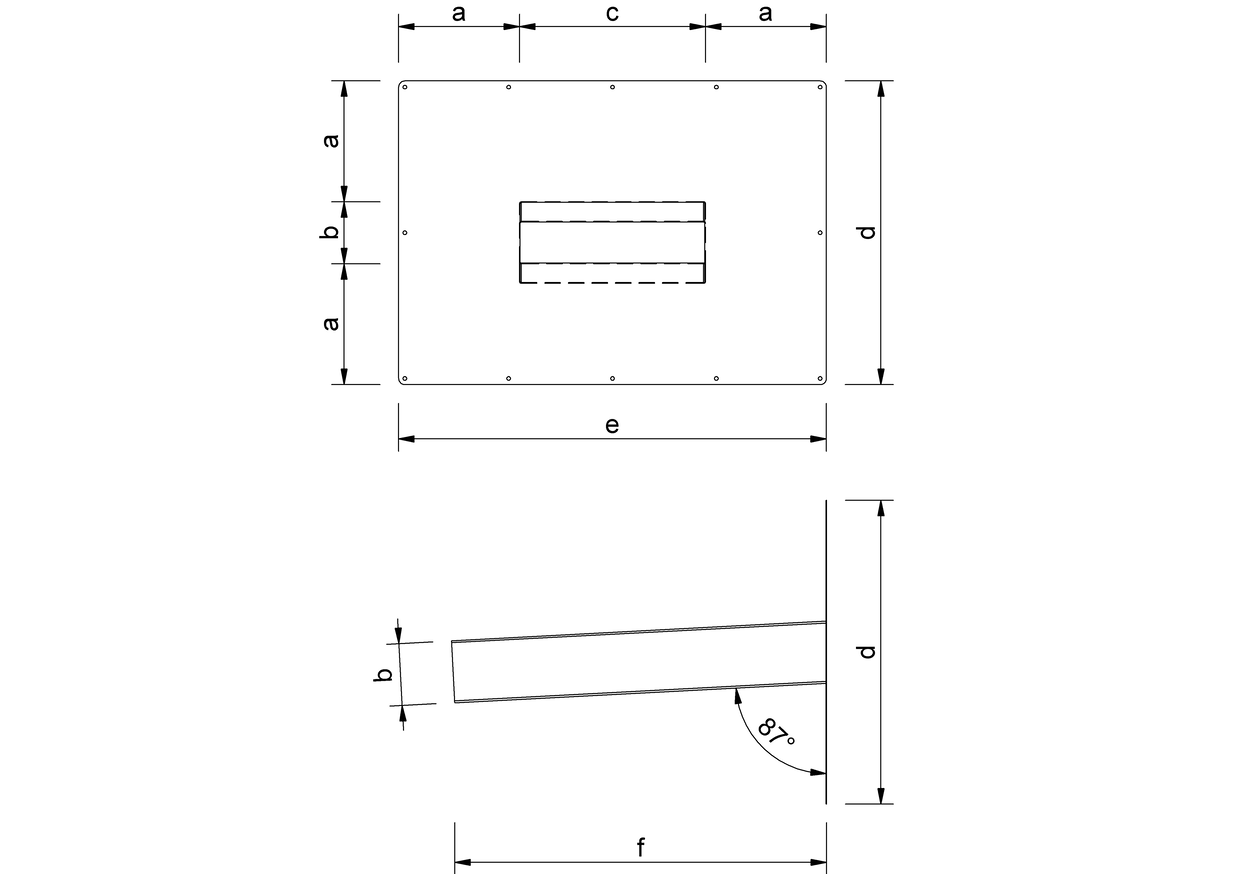

Технический чертеж
| Поперечное сечение патрубка (мм х мм) | a (мм) | b (мм) | c (мм) | d (mm) | e (мм) |
|---|---|---|---|---|---|
| 300 x 100 | 150 | 100 | 300 | 400 | 600 |
| 500 x 100 | 150 | 100 | 500 | 400 | 800 |
| 150 x 50 | 150 | 50 | 150 | 350 | 450 |
Описание услуги
Пропускная способность
Пропускная способность по DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Примеры монтажа
MultiCAD und BIM-Daten
Выбор товара

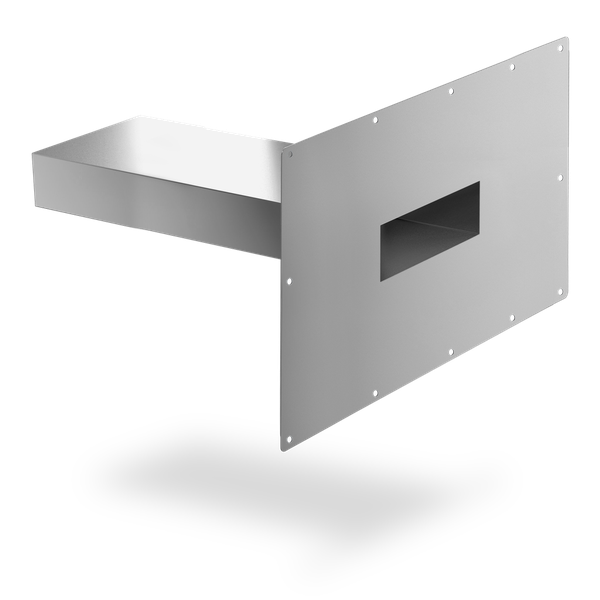

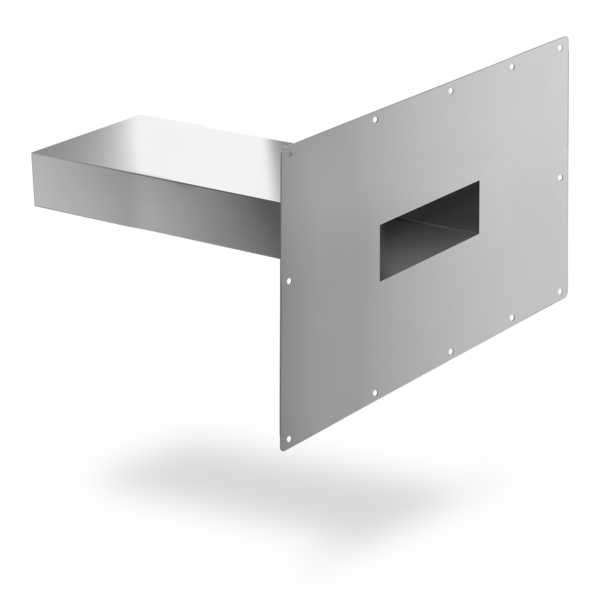

Прямоугольный желоб SitaSteel Fluid, из высококачественной нержавеющей стали, номер материала: 1.4401 для патрубка и 1.4301 для фланца, размерами 150 мм x 50 мм, 300 мм x 100 мм и 500 мм x 100 мм, длина патрубка 600 мм и уклон патрубка 3°, для гидроизоляции жидким полимером, с круговым фланцем шириной 150 мм, с выемками во фланце для крепления к парапету. Поставка и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Поперечное сечение патрубка (мм х мм) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 150 x 50 | 0.1 | 0.2 | 0.3 | 0.5 | 0.7 | 1.1 | 1.4 | 1.9 | 2.3 | 2.7 | 2.9 | 3.2 | 3.5 | 3.7 | 4 | 4.2 | 4.4 | 4.6 | 4.8 | 5 |
| 300 x 100 | 0.3 | 0.6 | 0.9 | 1.5 | 2 | 2.6 | 3.2 | 3.9 | 4.6 | 5.8 | 6.3 | 6.9 | 7.7 | 8.5 | 9.3 | 10.1 | 11.2 | 12.2 | 13.2 | 14.2 |
| 500 x 100 | 0.5 | 0.9 | 1.4 | 2.4 | 3.4 | 4.5 | 5.5 | 6.7 | 7.8 | 9.6 | 10.5 | 11.5 | 12.8 | 14 | 15.5 | 17 | 18.5 | 20 | 21.6 | 23.2 |

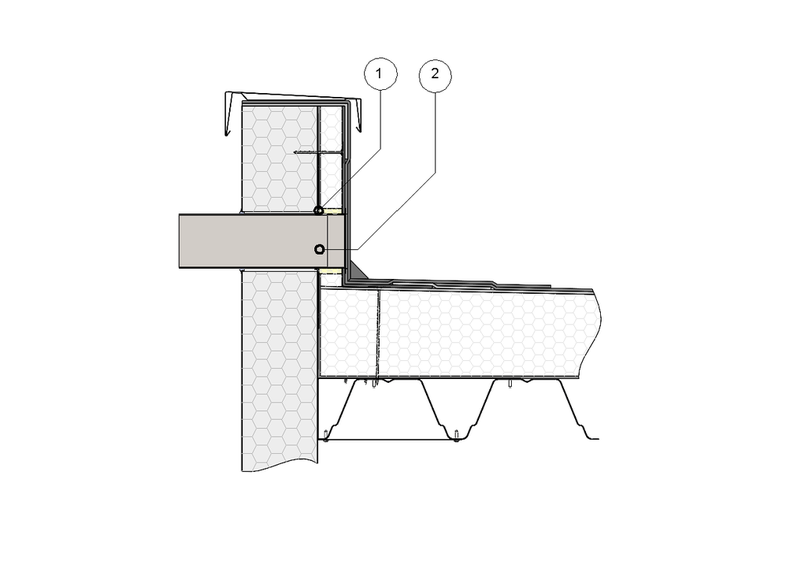

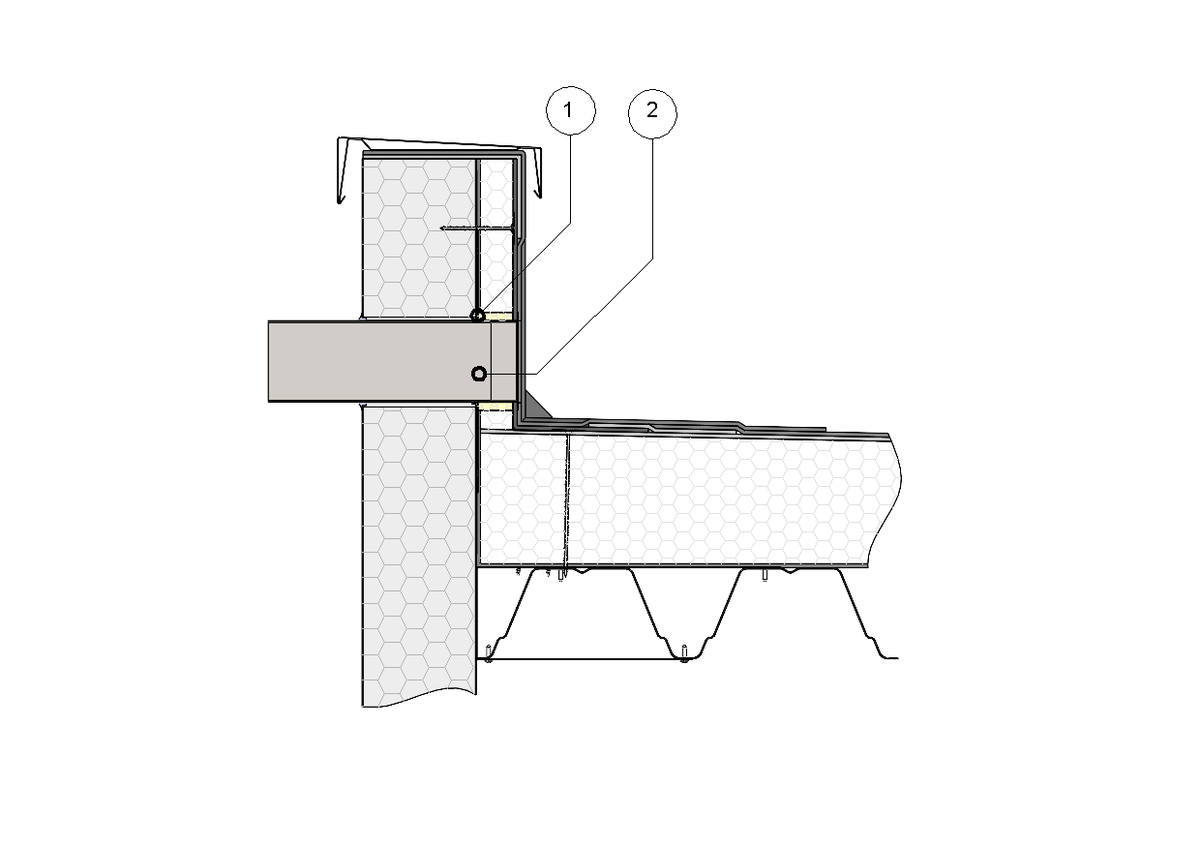

Прямоугольный желоб SitaSteel в невентилируемой кровле
1 Пароизоляционная плита SitaSteel
2 Прямоугольный желоб SitaSteel
2 Прямоугольный желоб SitaSteel
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| Прямоугольный желоб SitaSteel | Арт. № | |||
|---|---|---|---|---|
Fluid | ||||
| 150 x 50 | Клеевой фланец-Фартук | 30101090 | Посмотреть продукт | |
| 300 x 100 | Клеевой фланец-Фартук | 30101190 | Посмотреть продукт | |
| 500 x 100 | Клеевой фланец-Фартук | 30101290 | Посмотреть продукт |
+
