SitaSteel rzygacz prostokątny
wpust attykowy
- Produkty
SitaSteel rzygacz prostokątny
wpust attykowy
Przekrój króćca (mm × mm) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) |
---|---|---|---|---|---|
300 × 100 | 150 | 100 | 300 | 400 | 600 |
500 × 100 | 150 | 100 | 500 | 400 | 800 |
150 × 50 | 150 | 50 | 150 | 350 | 450 |
Tekst wykonania
Przepływ
Wydajność zgodna z PN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.

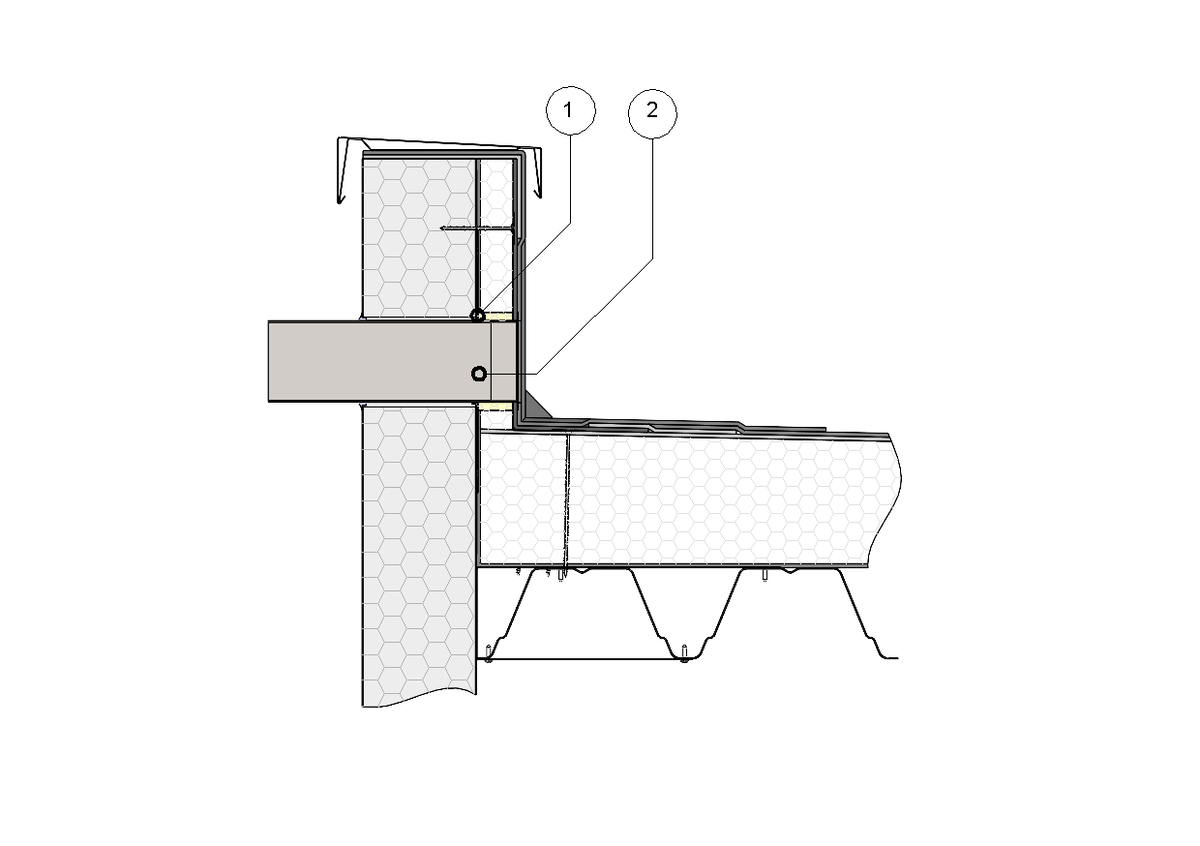

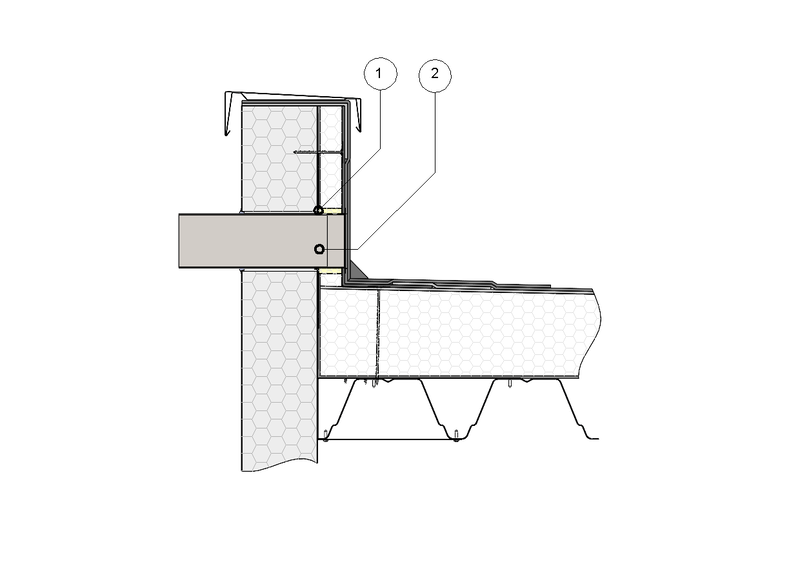

Przykłady instalacji
Wybór artykułu

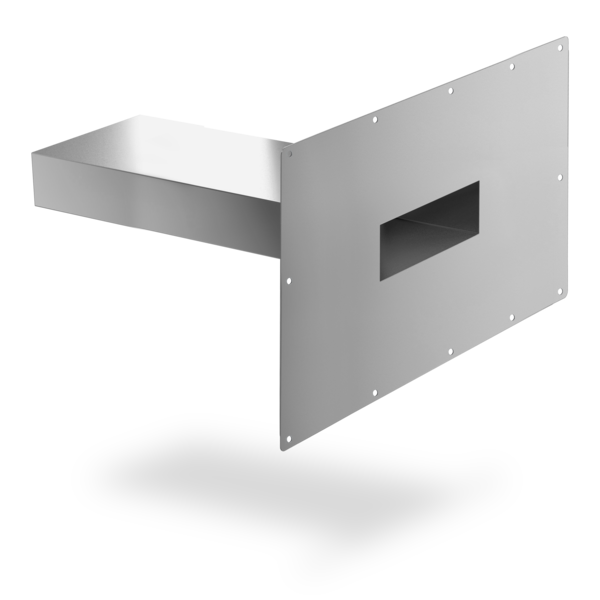

Rzygacz prostokątny SitaSteel do cieczy, ze stali szlachetnej nierdzewnej, numer materiału króćca 1.4401 i kołnierza 1.4301, o rozmiarach 150 mm × 50 mm, 300 mm × 100 mm i 500 mm × 100 mm, o długości króćca 600 mm i nachyleniu króćca 3 stopni, do uszczelnień z tworzywa sztucznego do cieczy z kołnierzem na obwodzie o szerokości 150 mm, ze wstępnie wytłaczanymi wycięciami w kołnierzu do mocowania na attyce, dostawa i specjalistyczny montaż.
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Przekrój króćca (mm × mm) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
150 x 50 | 0.1 | 0.2 | 0.3 | 0.5 | 0.7 | 1.1 | 1.4 | 1.9 | 2.3 | 2.7 | 2.9 | 3.2 | 3.5 | 3.7 | 4 | 4.2 | 4.4 | 4.6 | 4.8 | 5 |
300 x 100 | 0.3 | 0.6 | 0.9 | 1.5 | 2 | 2.6 | 3.2 | 3.9 | 4.6 | 5.8 | 6.3 | 6.9 | 7.7 | 8.5 | 9.3 | 10.1 | 11.2 | 12.2 | 13.2 | 14.2 |
500 x 100 | 0.5 | 0.9 | 1.4 | 2.4 | 3.4 | 4.5 | 5.5 | 6.7 | 7.8 | 9.6 | 10.5 | 11.5 | 12.8 | 14 | 15.5 | 17 | 18.5 | 20 | 21.6 | 23.2 |
MultiCAD und BIM-Daten
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
SitaSteel rzygacz prostokątny | Numer artykułu | |||
---|---|---|---|---|
Ciecz | ||||
150 × 50 | Kołnierz klejony-Kołnierz | 30101090 | Pokaż produkt | |
300 × 100 | Kołnierz klejony-Kołnierz | 30101190 | Pokaż produkt | |
500 × 100 | Kołnierz klejony-Kołnierz | 30101290 | Pokaż produkt |
+
