SitaTrendy
Avaloir à évacuation gravitaire
- Produits
-
SitaTrendy
-
Avaloir à évacuation gravitaire

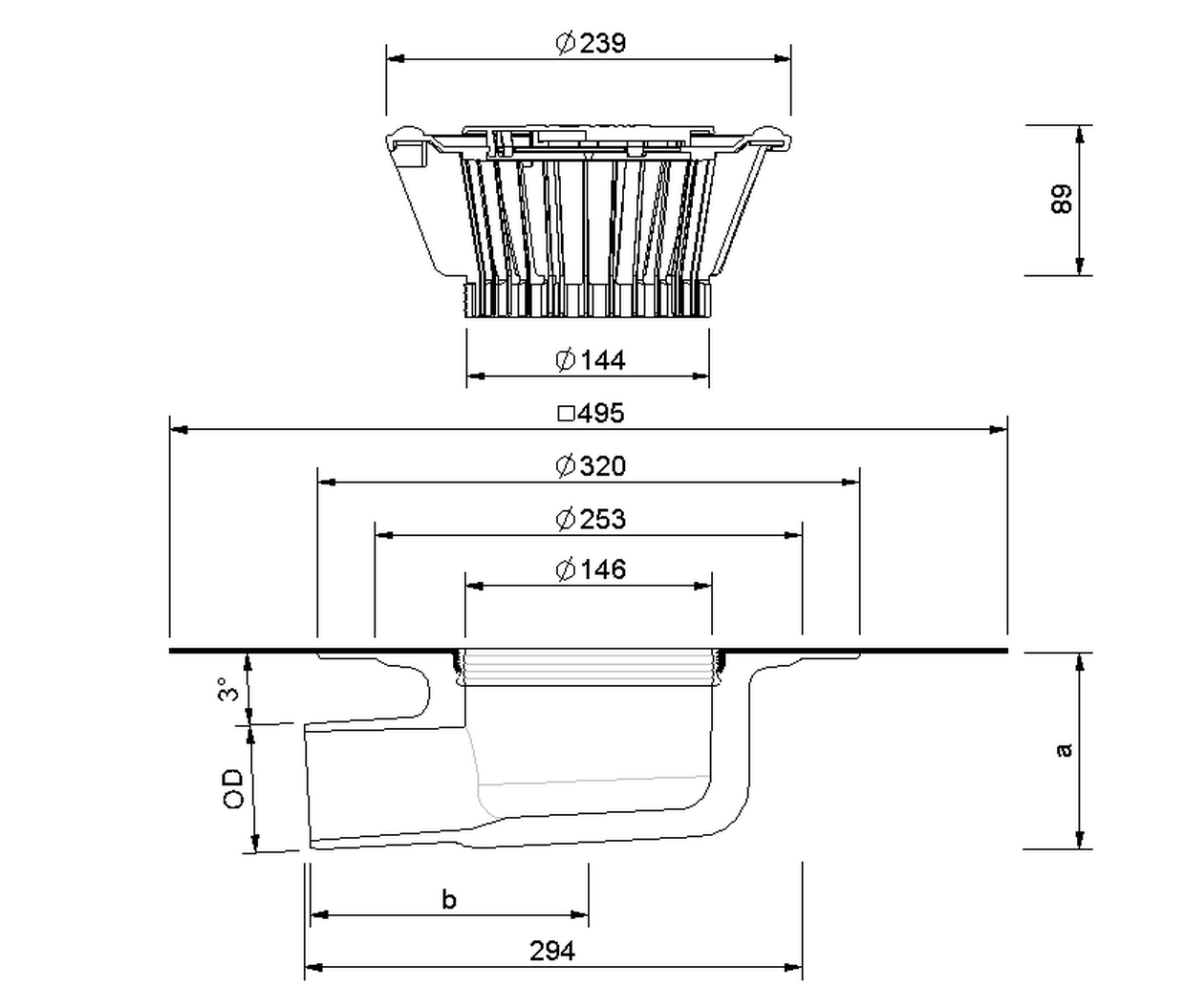

Diamètre nominal DN | Diamètre extérieur DE (mm) | Ouverture (mm x mm) | a (mm) | b (mm) |
---|---|---|---|---|
100 | 110 | 250 x 350 | 153 | 162 |
125 | 125 | 250 x 420 | 161 | 241 |
70 | 75 | 250 x 350 | 117 | 165 |
Texte explicatif
Débit
MultiCAD und BIM-Daten
Sélection d’articles
SitaTrendy sortie coudée, en polyuréthane, calorifuge, selon NBN EN 1253-2, diamètre nominal DN 70, DN 100 ou DN 125. Permet le raccordement direct de tuyaux par manchon d'assemblage, pour l’évacuation gravitaire, avec grand manchon de raccordement adapté intégré (495 x 495 mm) et bague de fixation pour un meilleur maintien du manchon de raccordement et pour la réception de l’arrêt de gravier fourni, avec élément chauffant intégré selon EN 60335-1/2 et câble de 2,0 m pour le raccordement direct au secteur 230 V, puissance calorifique d’env. 10 W. Fourniture et pose selon les règles de l’art.
Débit selon NBN EN 1253-2 in l/s
Niveau d’eau (mm)
Débit selon NBN EN 1253-2, avec élément de retenue pour l'évacuation de secours in l/s
70
0,5
1,1
1,6
2,6
3,5
4,5
5,4
6,5
7,5
8,5
9,5
10,8
12,1
100
0,5
1,2
1,8
2,7
3,6
4,6
5,6
6,7
7,8
9
10,2
11,9
13,5
125
0,6
1,5
2,4
3,1
3,8
4,8
5,7
6,8
7,9
9,5
11
12,4
13,8
Niveau d’eau (mm)
70
1,2
2,2
3,1
4,6
6
7,5
8,9
10,5
12
12,6
13,1
13,6
14
100
1,2
2,3
3,3
4,7
6
7,5
9
10,5
11,9
14,5
17
19,9
22,8
