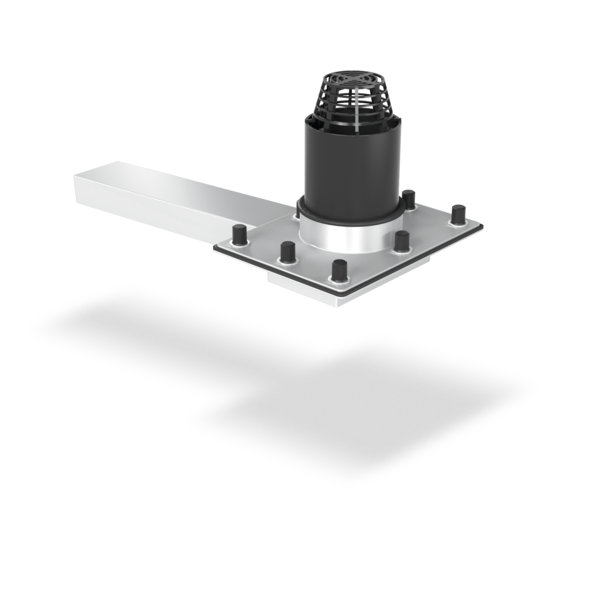

SitaTurbo
Max avec anneau trop- plein
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable
- Débit accru

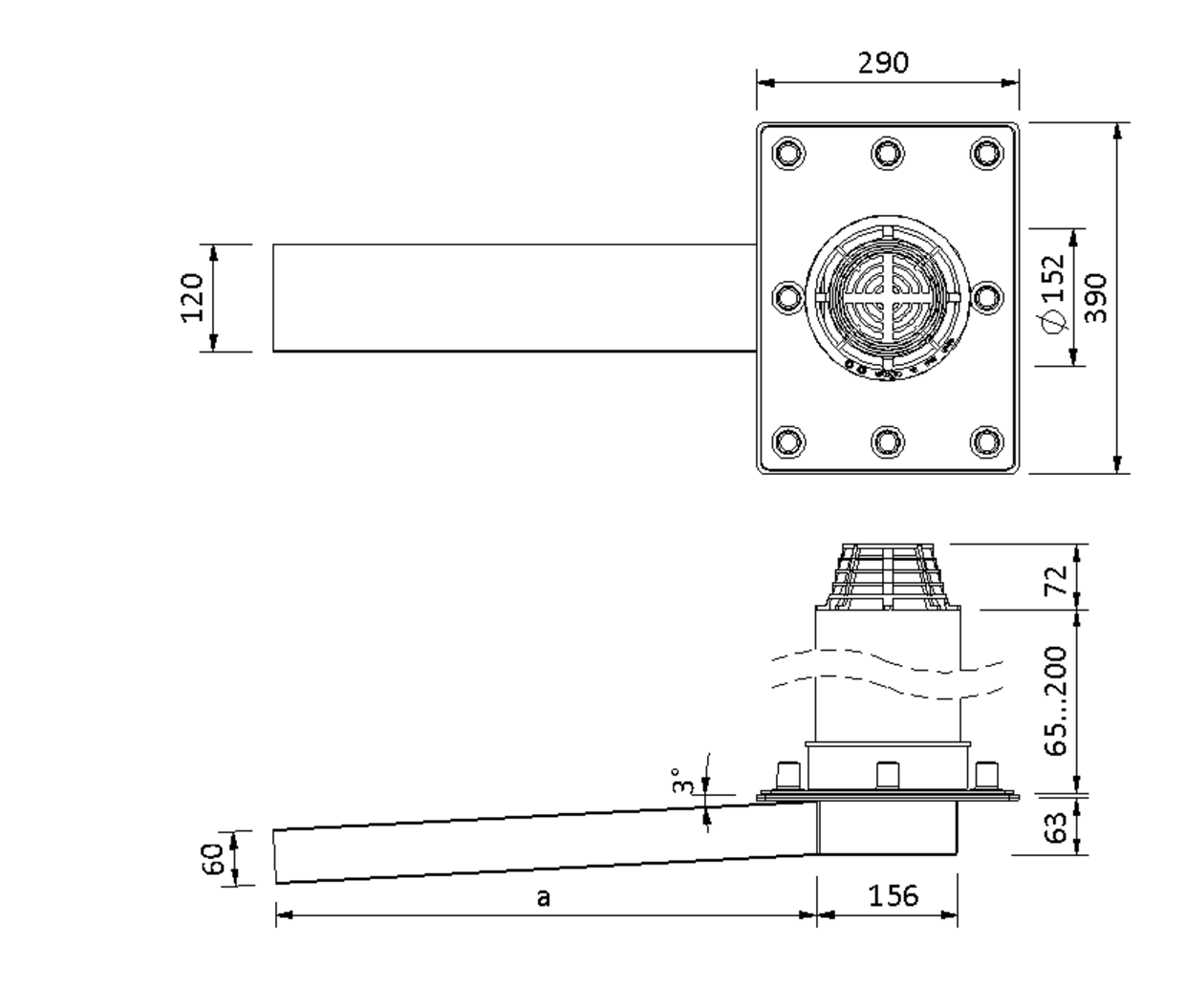

Schéma technique
| Percée / percement (mm) | Section du tuyau de rallonge (mm x mm) | a (mm) |
|---|---|---|
| 170 | 120 x 60 | 1000 |
| 170 | 120 x 60 | 600 |
| 170 | 120 x 60 | 2000 |
SitaTurbo Max avec bague de retenue, en acier inoxydable, n° de matériau 1.4301, selon NBN EN 1253-2, construction à bride à visser, longueur du tuyau de rallonge 600 mm / 1000 mm / 2000 mm, débit comme gargouille de 8,8 l/s pour un niveau d’eau de 65 mm, bague de retenue de 200 mm en PE-HD, raccourcissement possible sur le chantier, bague d’étanchéité pour bague PE, élément de retenue à bride libre de 55 mm et deux manchons d’étanchéité pour le serrage de membranes en bitume, plastique ou caoutchouc. Avec huit tiges filetées M12 en acier inoxydable soudées sur la bride fixe, écrous en laiton, couvercles de protection, rondelles plates et arrêt de gravier. Fourniture et pose selon les règles de l’art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Section du tuyau de rallonge (mm x mm) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
| 120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
| 120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |

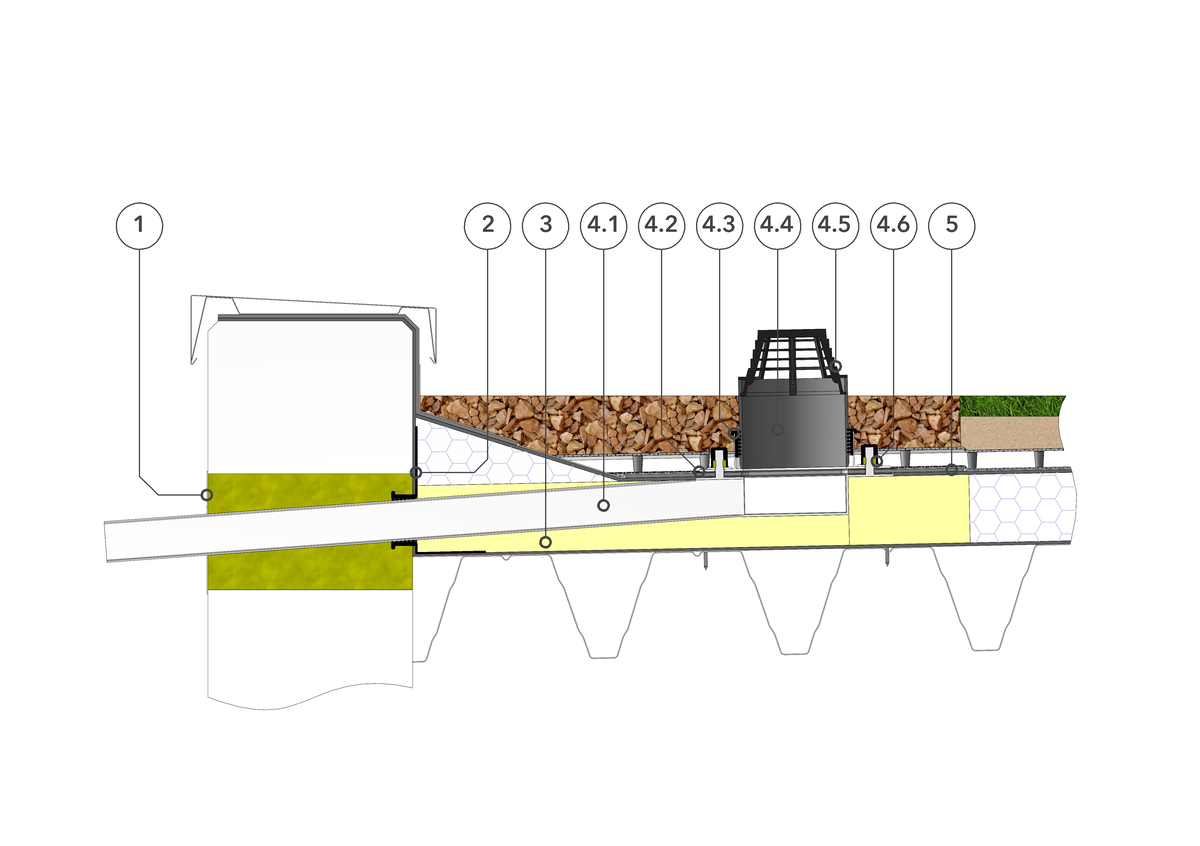

SitaTurbo Max Évacuation de secours dans une toiture végétale non ventilée
2 SitaTurbo Plaque pare-vapeur flexible

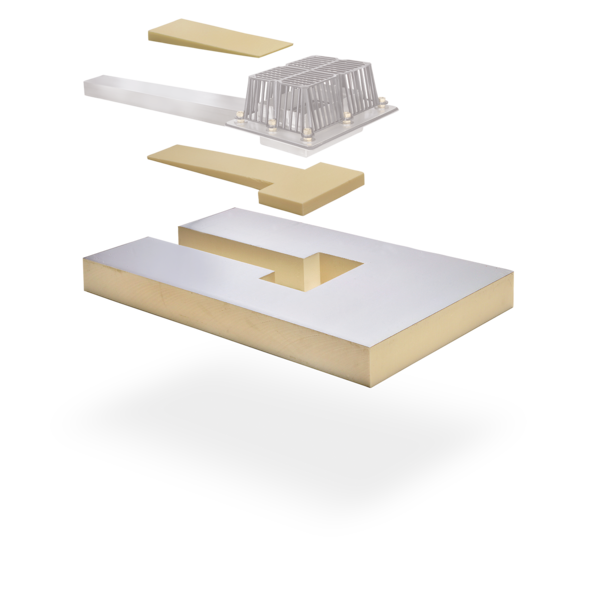

3 SitaTurbo Pièce d’isolation
SitaTurbo Max pour l’évacuation de secours se compose de :
4.1 SitaTurbo Corps de base

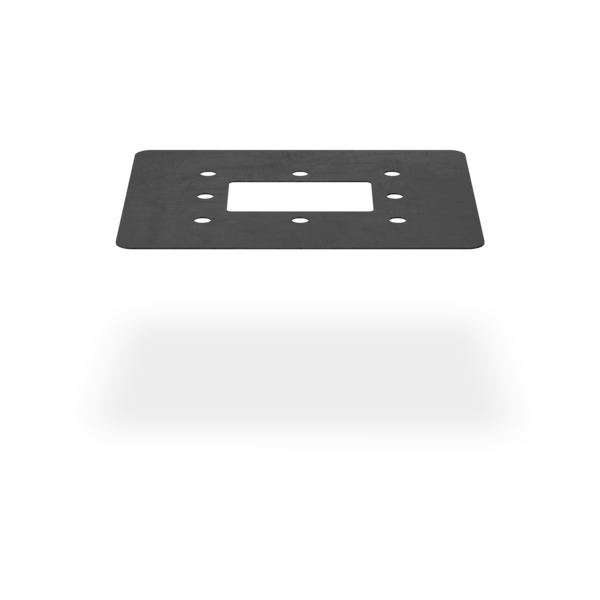

4.2 Manchons d’étanchéité
4.3 Rondelles plates, écrous et couvercles de protection

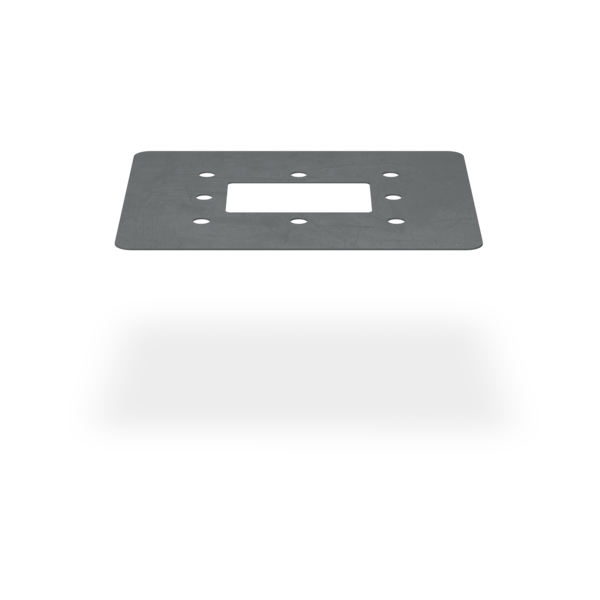

4.4 Bride libre, en acier inoxydable avec joint
4.5 Bague de retenue en PE
4.6 Arrêt de gravier

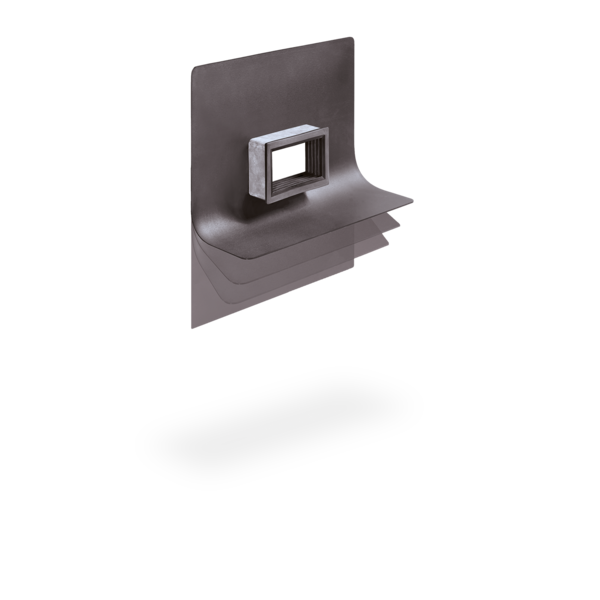

5 SitaTurbo Manchon de raccordement
- Toiture végétale selon le fournisseur du système
- Tapis de drainage
- Non-tissé de protection, tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
You can adjust the cookie settings here.
| SitaTurbo | N° d'article | |||
|---|---|---|---|---|
Max avec anneau trop-plein | ||||
| 600 mm | 200 mm | 18066599 | Voir le produit | |
| 1000 mm | 200 mm | 18106599 | Voir le produit | |
| 2000 mm | 200 mm | 18206599 | Voir le produit |
