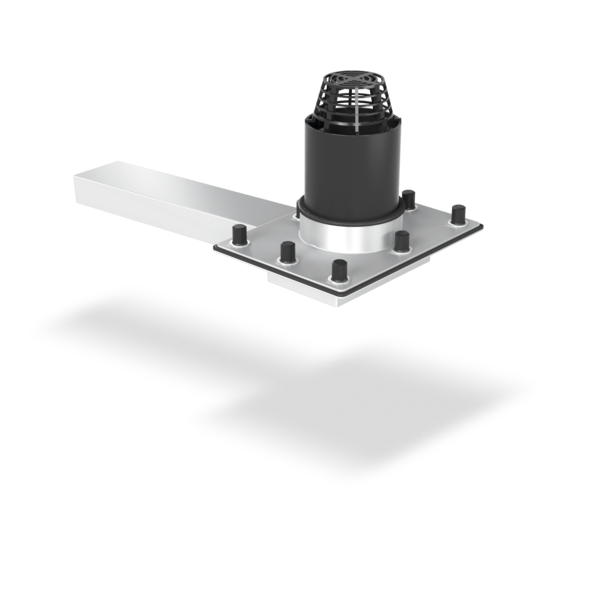

SitaTurbo
Max с подпорным кольцом
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность
- Повышенная пропускная способность

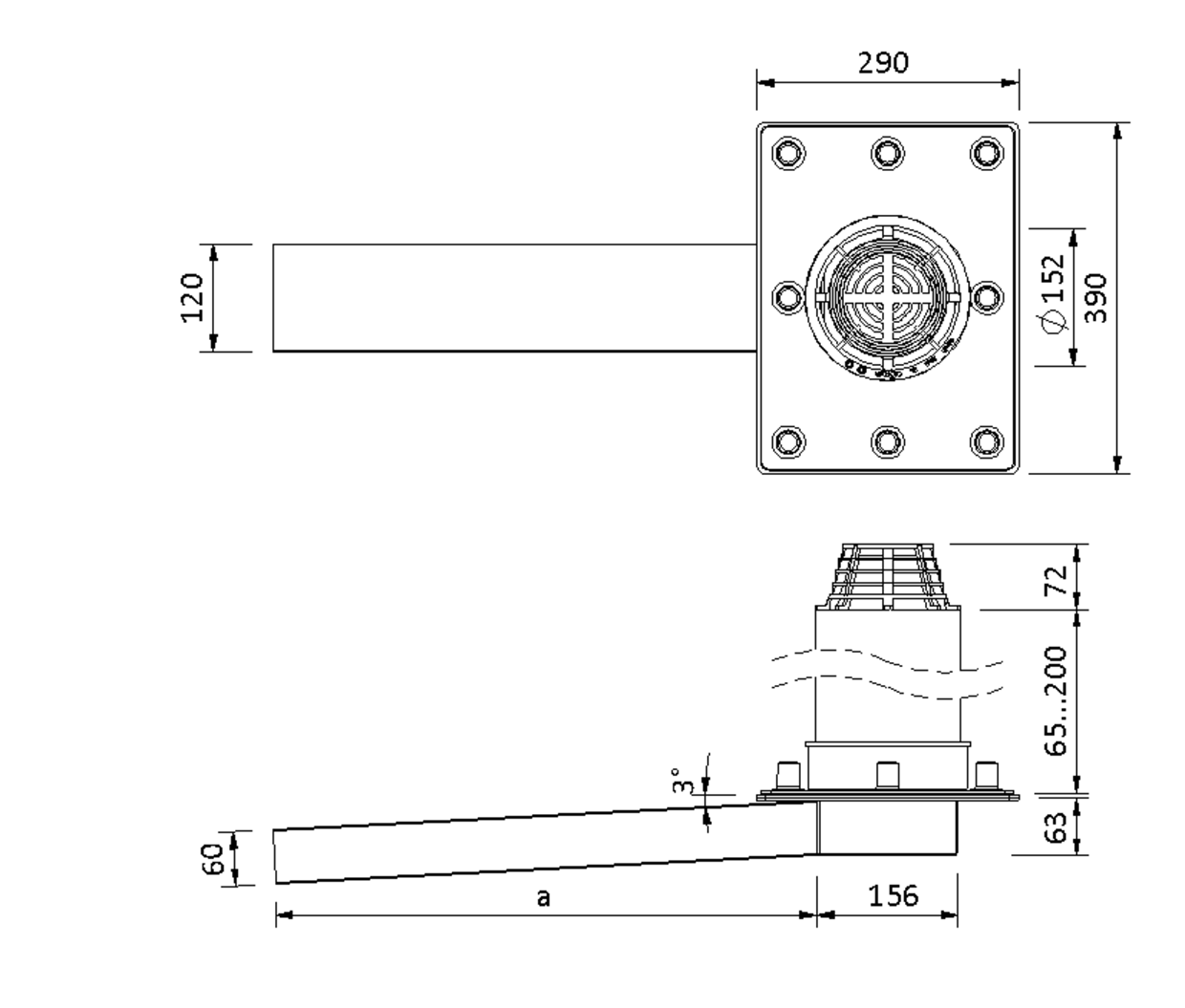

Технический чертеж
| Проем / установочное отверстие (мм) | Поперечное сечение патрубка (мм х мм) | a (мм) |
|---|---|---|
| 170 | 120 x 60 | 1000 |
| 170 | 120 x 60 | 600 |
| 170 | 120 x 60 | 2000 |
SitaTurbo Max с подпорным кольцом из высококачественной нержавеющей стали, номер материала 1.4301, согласно DIN EN 1253-2, с резьбовой фланцевой конструкцией, длина патрубка 600 мм/ 1000 мм/ 2000 мм, пропускная способность в качестве перелива 8,8 л/с при высоте подпора 65 мм, подпорное кольцо 200 мм из ПНД укорачивается на месте установки, уплотнительное кольцо для ПЭ-кольца, с подпорным съемным фланцем 55 мм и двумя уплотнительными манжетами для зажима битумной, полимерной или каучуковой гидроизоляции. С восемью приваренными резьбовыми штифтами на фланце воронки, из нержавеющей стали M12, латунными гайками, защитными колпачками, подкладными шайбами и листвоуловителем, поставка и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Поперечное сечение патрубка (мм х мм) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
| 120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
| 120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |

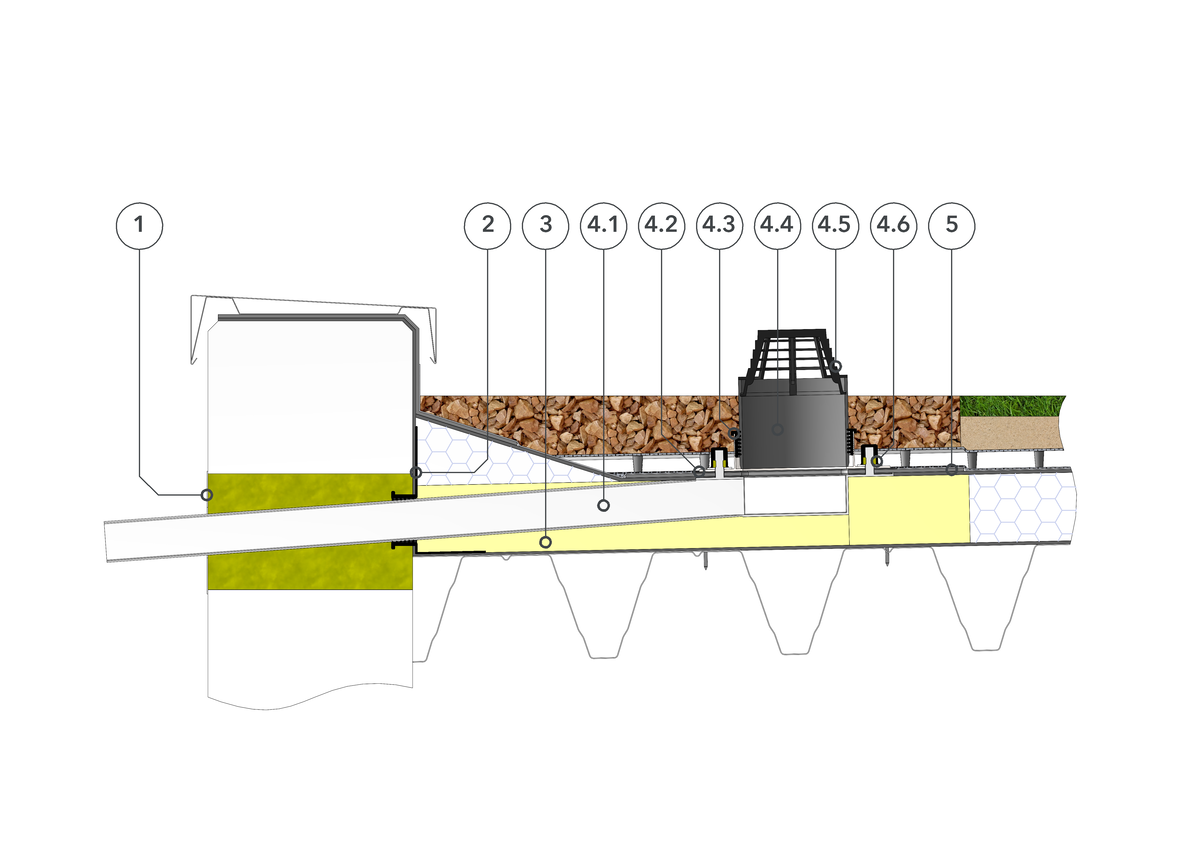

SitaTurbo Max основного водостока в невентилируемой кровле с озеленением
2 Пароизоляционная плата SitaTurbo flex

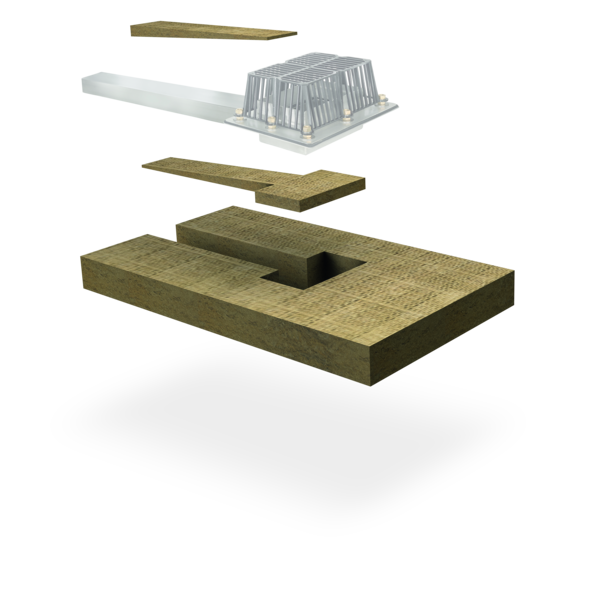

3 Изоляционная плита SitaTurbo
SitaTurbo Max для аварийного водостока, состоит из следующих элементов:
4.1 Корпус SitaTurbo
4.2 Уплотнительные манжеты
4.3 Подкладные шайбы, гайки и защитные колпачки

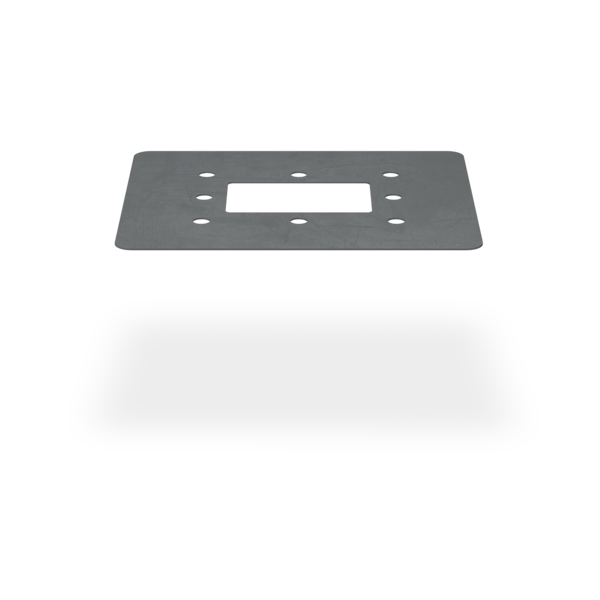

4.4 Подпорный съемный фланец, из высококачественной нержавеющей стали с уплотнением
4.5 Подпорное кольцо из ПЭ
4.6 Листвоуловитель

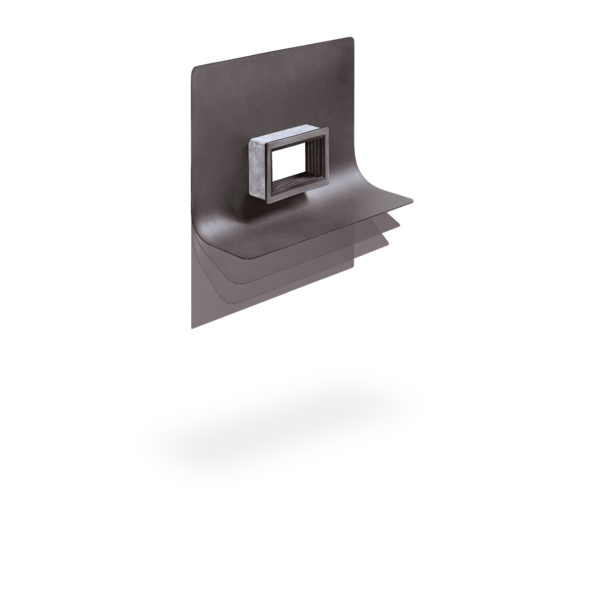

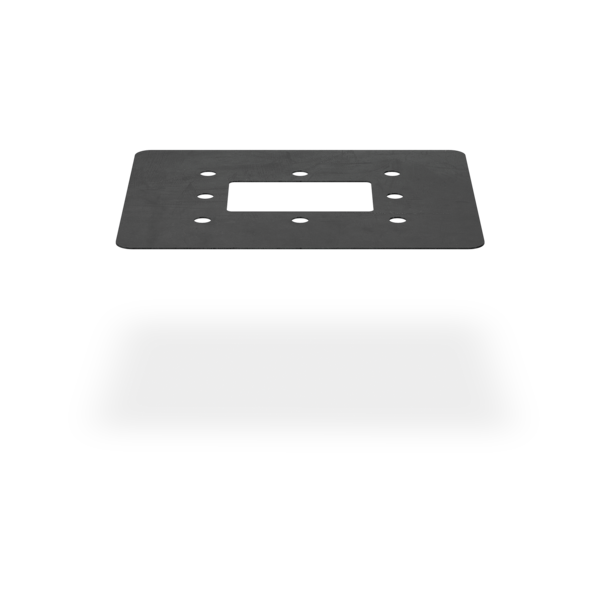

5 Соединительный фартук SitaTurbo
- Экстенсивное озеленение с вегетационным слоем в соответствии с поставщиком
- дренажный мат
- защитный флис, защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
You can adjust the cookie settings here.
| SitaTurbo | Арт. № | |||
|---|---|---|---|---|
Max с подпорным кольцом | ||||
| 600 мм | 200 mm | 18066599 | Посмотреть продукт | |
| 1000 мм | 200 mm | 18106599 | Посмотреть продукт | |
| 2000 мм | 200 mm | 18206599 | Посмотреть продукт |
