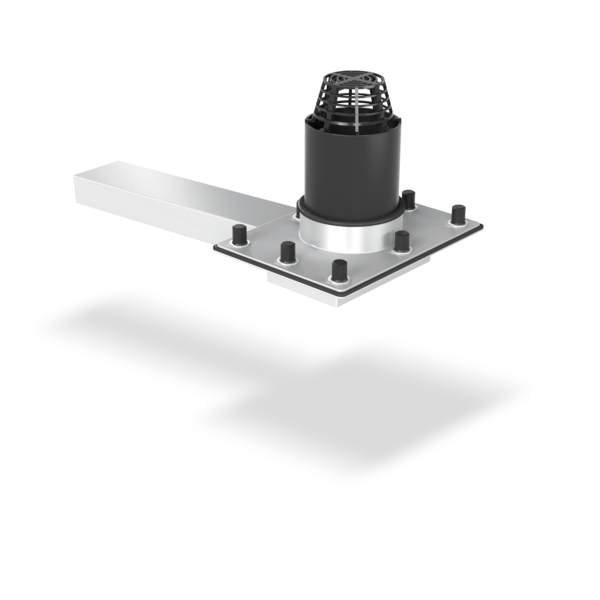

SitaTurbo
Max mit Anstauring
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig
- Erhöhtes Abflussvermögen

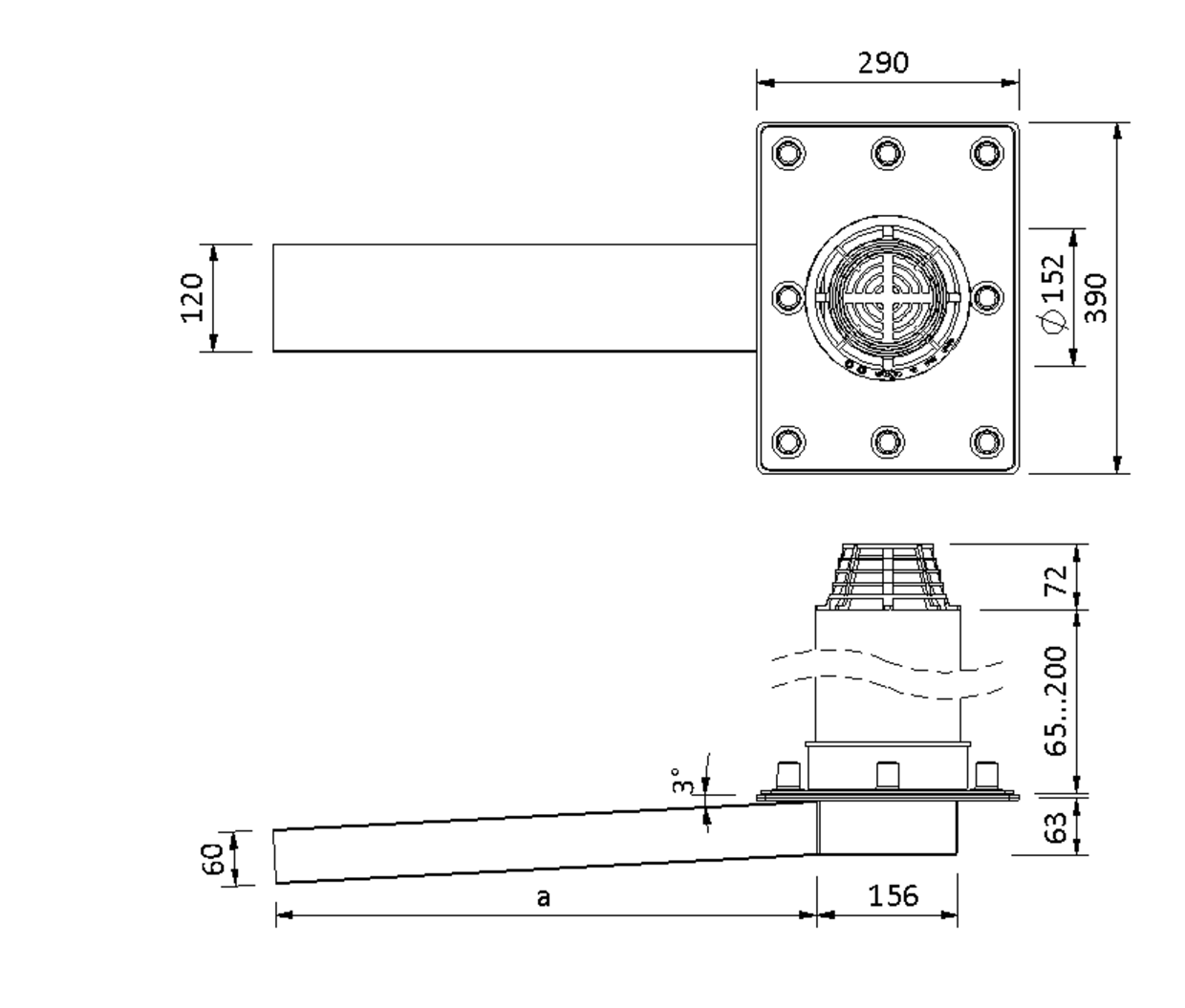

Technische Zeichnung
| Durchbruch / Kernbohrung (mm) | Stutzenquerschnitt (mm x mm) | a (mm) |
|---|---|---|
| 170 | 120 x 60 | 1000 |
| 170 | 120 x 60 | 600 |
| 170 | 120 x 60 | 2000 |
Leistungstext
Abflussmenge
Abflussmenge nach DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
Artikelauswahl
SitaTurbo Max mit Anstauring, aus Edelstahl rostfrei, Werkstoffnummer 1.4301, nach DIN EN 1253-2, mit Schraubflansch-Konstruktion, 600 mm / 1000 mm / 2000 mm Stutzenlänge, Abflussmenge als Speier 8,8 l/s bei 65 mm Stauhöhe, 200 mm Anstauring aus PE-HD bauseitig kürzbar, Dichtring für PE-Ring, mit 55 mm Anstau-Losflansch und zwei Dichtmanschetten zum Einklemmen von Bitumen-, Kunststoff- oder Kautschukbahnen. Mit acht auf dem Festflansch verschweißten Edelstahlgewindestiften M12, Messingmuttern, Schutzkappen, Unterlegscheiben und Kiesfang, liefern und fachgerecht einbauen.
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stutzenquerschnitt (mm x mm) | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
| 120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
| 120 x 60 | 0.7 | 1.4 | 2.3 | 3 | 4 | 5 | 6.3 | 7.1 | 7.7 | 8.1 | 8.3 | 8.5 | 8.8 | 9 | 9.2 | 9.3 | 9.5 | 9.7 | 9.9 | 10 |
SitaTurbo Max mit Anstauring im nicht belüfteten Dachaufbau mit Begrünung
1 SitaTurbo Fassaden-Abdeckplatte

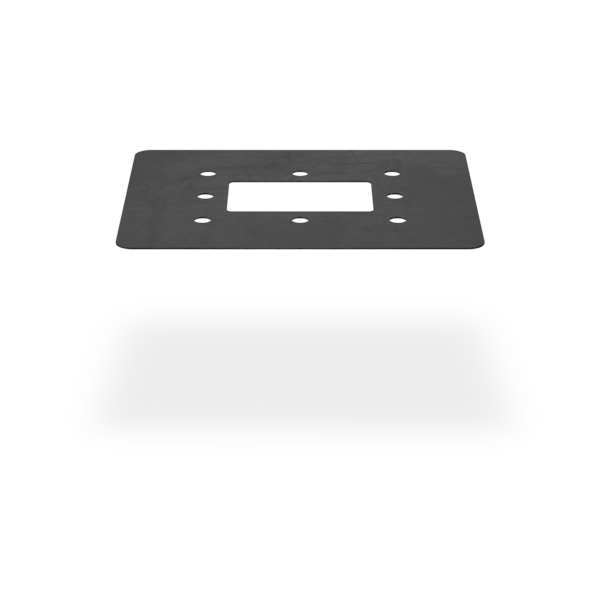

2 SitaTurbo Dampfsperrplatte flex

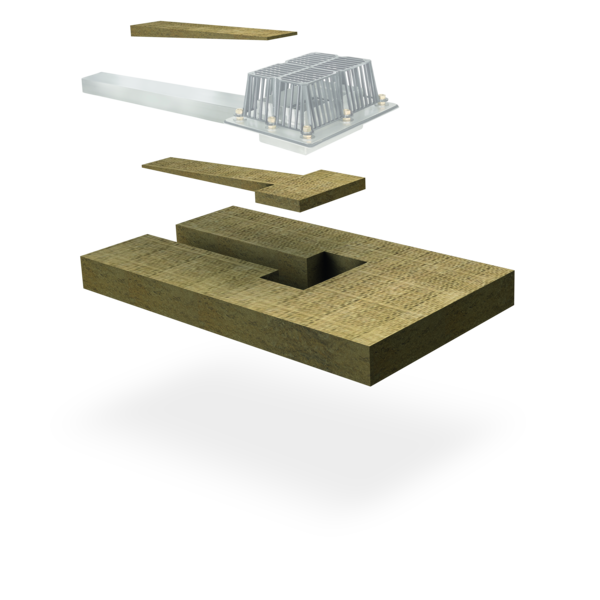

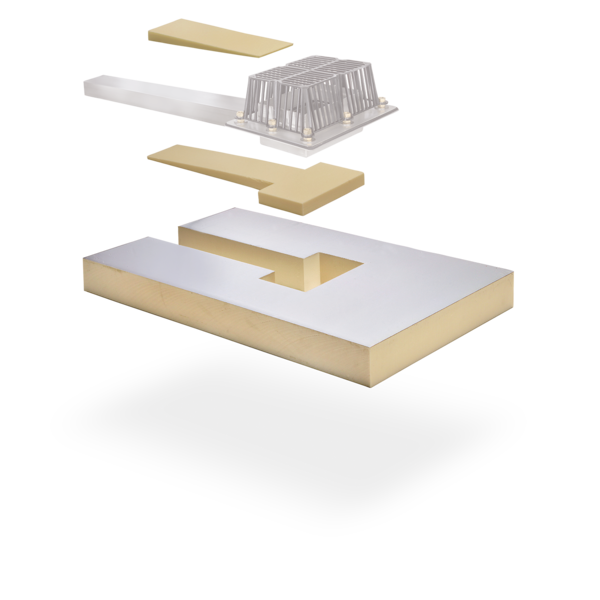

3 SitaTurbo Dämmkörper
SitaTurbo Max für die Notentwässerung bestehend aus:
4.1 SitaTurbo Grundkörper
4.2 Dichtmanschetten
4.3 Unterlegscheiben, Muttern und Schutzkappen

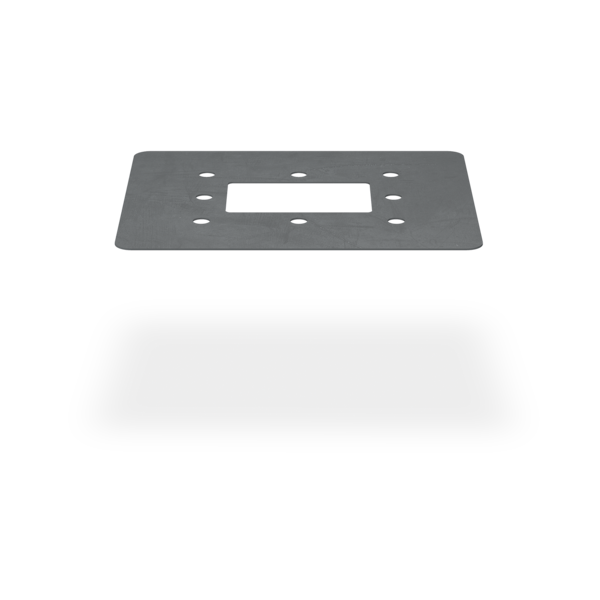

4.4 Anstaulosflansch, aus Edelstahl mit Dichtung
4.5 PE-Anstauring
4.6 Kiesfang

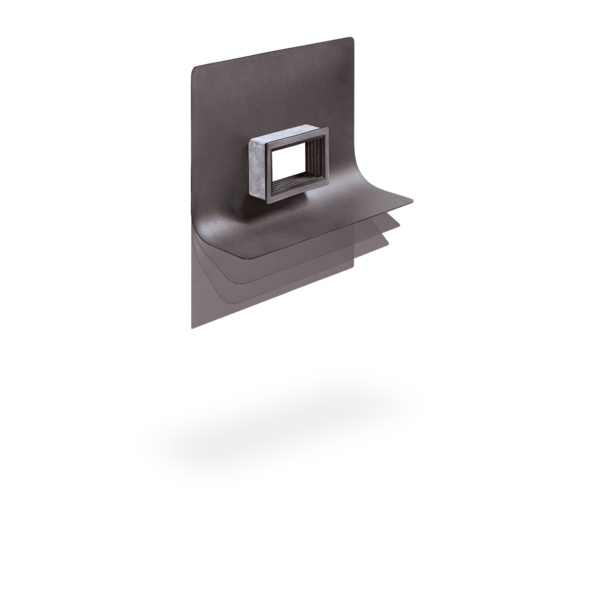

5 SitaTurbo Anschlussmanschette
2 SitaTurbo Dampfsperrplatte flex
3 SitaTurbo Dämmkörper
SitaTurbo Max für die Notentwässerung bestehend aus:
4.1 SitaTurbo Grundkörper
4.2 Dichtmanschetten
4.3 Unterlegscheiben, Muttern und Schutzkappen
4.4 Anstaulosflansch, aus Edelstahl mit Dichtung
4.5 PE-Anstauring
4.6 Kiesfang
5 SitaTurbo Anschlussmanschette
Nicht belüfteter Dachaufbau mit extensiver Begrünung nach den aaRdT mit:
- Extensiver Dachbegrünung mit Vegetationsschicht nach Systemanbieter
- Drainagematte
- Schutzvlies, Schutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
| SitaTurbo | Artikel Nr. | |||
|---|---|---|---|---|
Max mit Anstauring | ||||
| 600 mm | 200 mm | 18066599 | Zum Produkt | |
| 1000 mm | 200 mm | 18106599 | Zum Produkt | |
| 2000 mm | 200 mm | 18206599 | Zum Produkt |
+
