SitaVent Inspection
Ventilation
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable
- Sécurité antirefoulement pour colonne d'eau jusqu'à 2 m

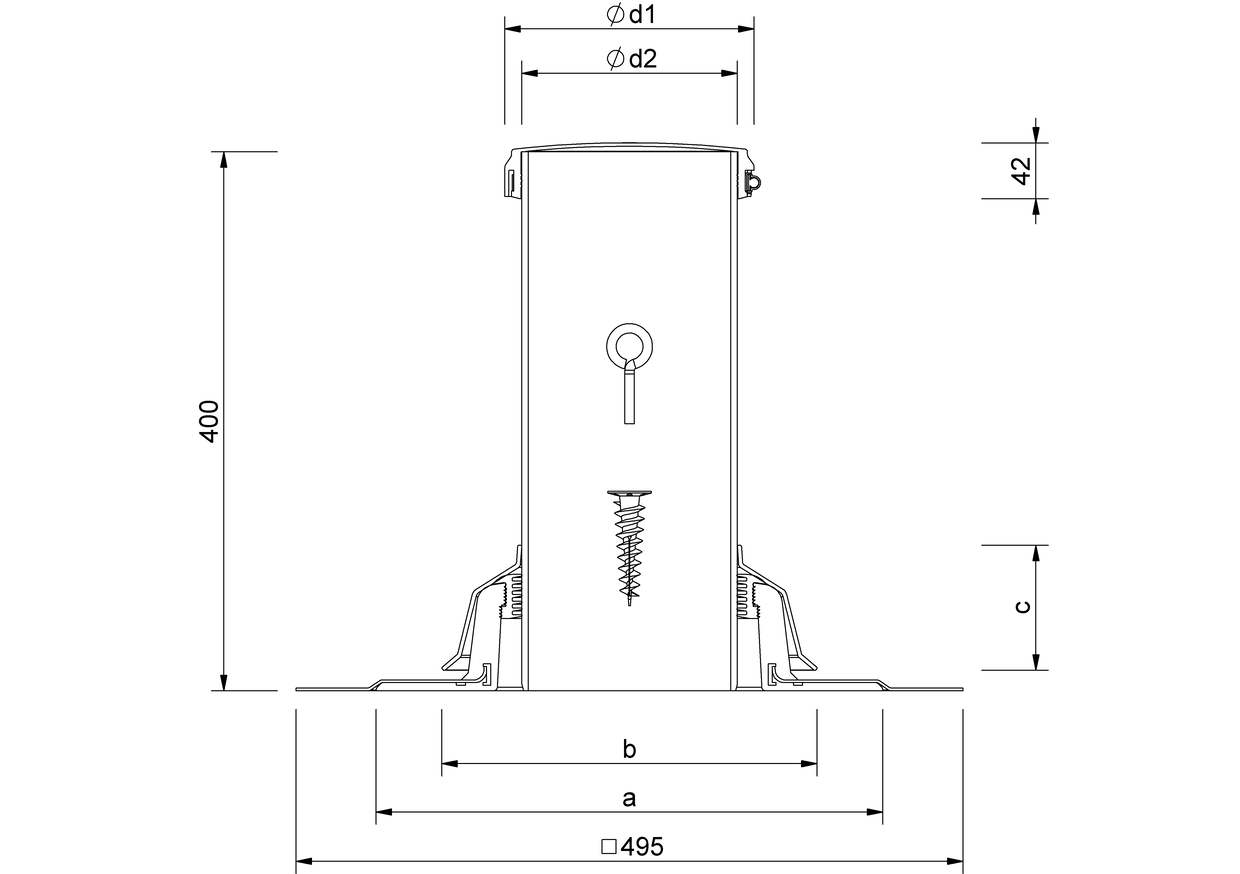

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | a (mm) | b (mm) | c (mm) | d1 (mm) | d2 (mm) |
|---|---|---|---|---|---|---|
| 150 | 160 | 376 | 278 | 93 | 185 | 160 |
| 100 | 110 | 340 | 227 | 90 | 135 | 110 |
Texte explicatif
Exemples d'installation
Sélection d’articles
SitaVent Inspection avec plaque de base en polyuréthane, diamètre nominal DN 100 ou DN 150, avec manchon de raccordement adapté intégré fixe (495 x 495 mm) adapté à l'étanchéité de la toiture. Complet avec bague d'étanchéité à sept lèvres, lubrifiant, tuyau de raccordement PE de 400 mm, déflecteur de pluie et couvercle du pare-vapeur en EPDM avec fixation vissable, chevilles pour isolant et anneau de levage pour fabriquer un noyau isolant amovible. Fourniture et pose selon les règles de l’art.
SitaVent Inspection dans une structure non ventilée
SitaVent Inspection se compose de :
1 Plaque de base
2 Bague d’étanchéité
3 Déflecteur de pluie
4 Tuyau en PE
5 Cheville pour isolant
6 Anneau de levage
7 Couvercle de pare-vapeur
1 Plaque de base
2 Bague d’étanchéité
3 Déflecteur de pluie
4 Tuyau en PE
5 Cheville pour isolant
6 Anneau de levage
7 Couvercle de pare-vapeur
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaVent Inspection avec SitaVent Inspection Pièce d’isolation
SitaVent Inspection Pièce d’isolation. Se compose de :
1.1 Pièce d’isolation
1.2 Noyau isolant
SitaVent Inspection se compose de :
2.1 Chevilles pour isolant
2.2 Anneau de levage
2.3 Couvercle de pare-vapeur
2.4 Tuyau PE
2.5 Bague d’étanchéité
2.6 Déflecteur de pluie
2.7 Plaque de base
1.1 Pièce d’isolation
1.2 Noyau isolant
SitaVent Inspection se compose de :
2.1 Chevilles pour isolant
2.2 Anneau de levage
2.3 Couvercle de pare-vapeur
2.4 Tuyau PE
2.5 Bague d’étanchéité
2.6 Déflecteur de pluie
2.7 Plaque de base
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
+
