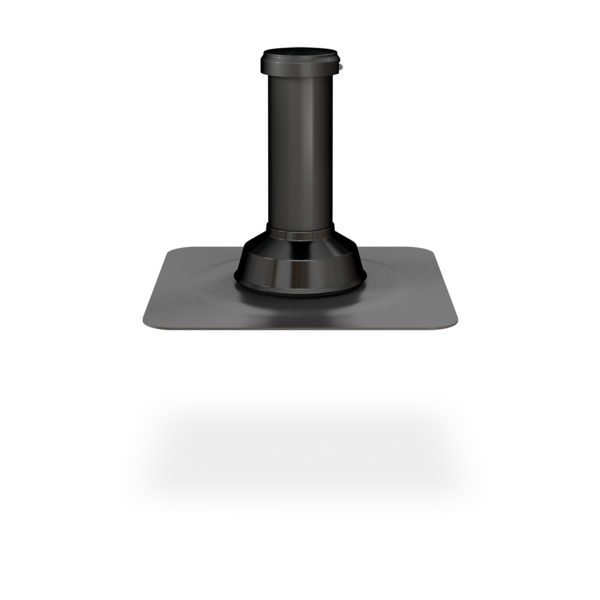

Ревизия SitaVent
Кровельная вентиляция
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т. д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность
- Защита от обратного подпора водяного столба высотой до 2 м

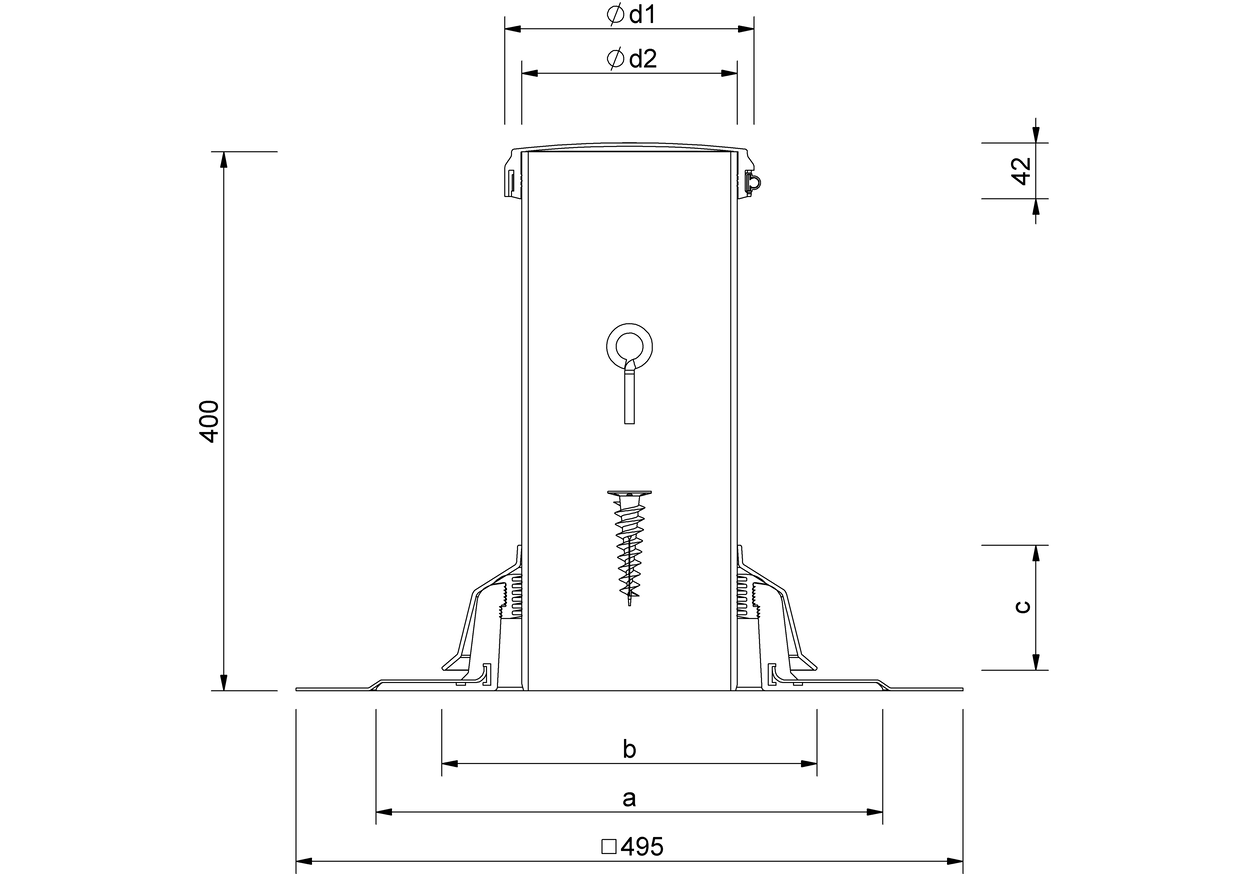

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | a (мм) | b (мм) | c (мм) | d1 (мм) | d2 (мм) |
|---|---|---|---|---|---|---|
| 150 | 160 | 376 | 278 | 93 | 185 | 160 |
| 100 | 110 | 340 | 227 | 90 | 135 | 110 |
Описание услуги
Примеры монтажа
Выбор товара
Ревизия SitaVent с корпусом вентилятора из полиуретана, с номинальным диаметром DN 100 или DN 150, с вваренным соединительным фартуком (495 мм x 495 мм) из материала (по желанию заказчика), соответствующего материалу гидроизоляции кровли. Комплектуется в т.ч. уплотнительным манжетом, смазкой, трубой ПЭ длиной 400 мм, защитной крышкой и защитным колпаком из ЭПДМ с винтовым креплением, изоляционным дюбелем и рым-болтом для создания съемного изолирующего сердечника, поставка и квалифицированный монтаж.
Ревизия SitaVent в невентилируемой кровле
Ревизия SitaVent, состоит из следующих элементов:
1 Корпус
2 Уплотнительная манжета
3 Дождеотводчик
4 Труба из ПЭ
5 Дюбель из изоляционного материала
6 Рым-болт
7 Пароизоляционный колпак
1 Корпус
2 Уплотнительная манжета
3 Дождеотводчик
4 Труба из ПЭ
5 Дюбель из изоляционного материала
6 Рым-болт
7 Пароизоляционный колпак
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция

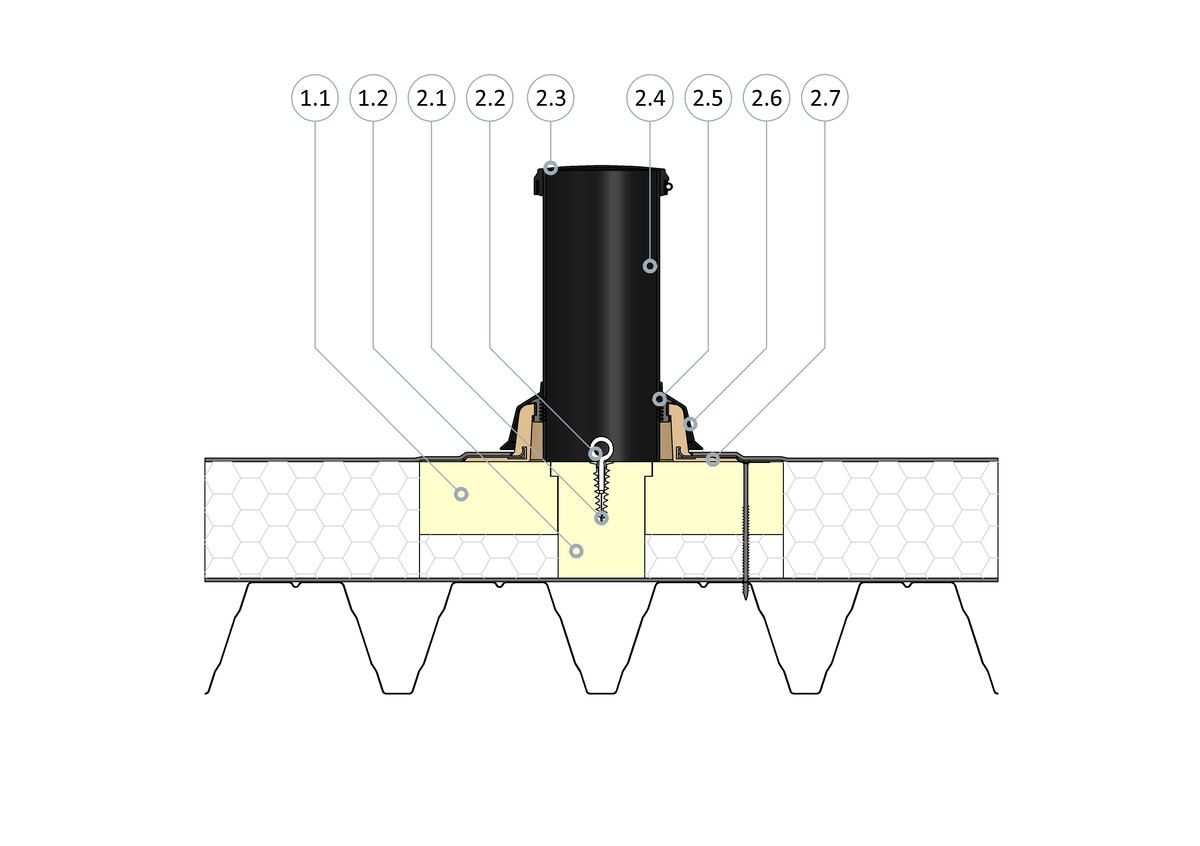

Ревизии SitaVent с изоляционной плитой ревизии SitaVent

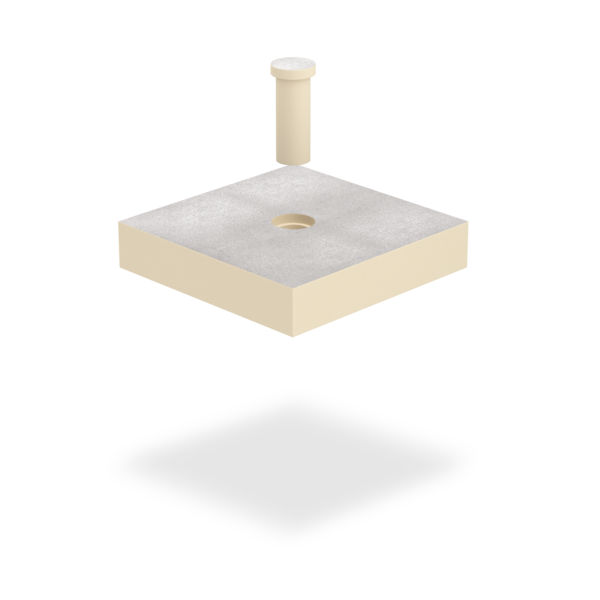

Изоляционная плита ревизии SitaVent состоит из:
1.1 Изоляционная плита
1.2 Изоляционный сердечник
Ревизия SitaVent, состоит из следующих элементов:
2.1 Изоляционный дюбель
2.2 Рым-болт
2.3 Пароизоляционный колпак
2.4 Труба ПЭ
2.5 Уплотнительное кольцо
2.6 Дождеотводчик
2.7 Корпус вентилятора
1.1 Изоляционная плита
1.2 Изоляционный сердечник
Ревизия SitaVent, состоит из следующих элементов:
2.1 Изоляционный дюбель
2.2 Рым-болт
2.3 Пароизоляционный колпак
2.4 Труба ПЭ
2.5 Уплотнительное кольцо
2.6 Дождеотводчик
2.7 Корпус вентилятора
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
+
