SitaVent Revision
Wentylacja
- Produkty
SitaVent Revision
Wentylacja
Atrybuty
- Niewrażliwe na oddziaływania atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Odporność na wstrząsy i uderzenia
- Wykonana z trwałych materiałów
- Zabezpieczenie przed spiętrzaniem do 2 m słupa wody

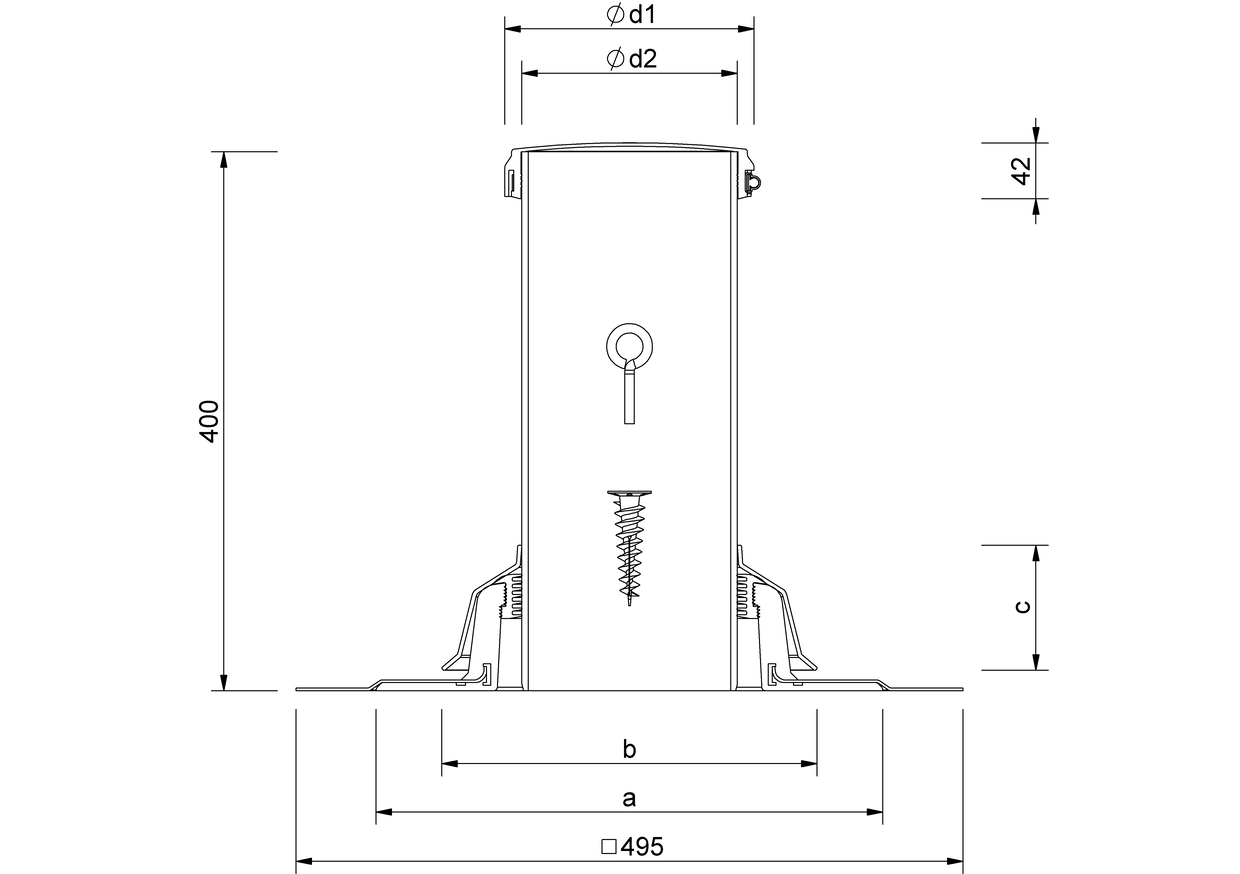

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | a (mm) | b (mm) | c (mm) | d1 (mm) | d2 (mm) |
|---|---|---|---|---|---|---|
| 150 | 160 | 376 | 278 | 93 | 185 | 160 |
| 100 | 110 | 340 | 227 | 90 | 135 | 110 |
Tekst wykonania
Przykłady instalacji
Wybór artykułu

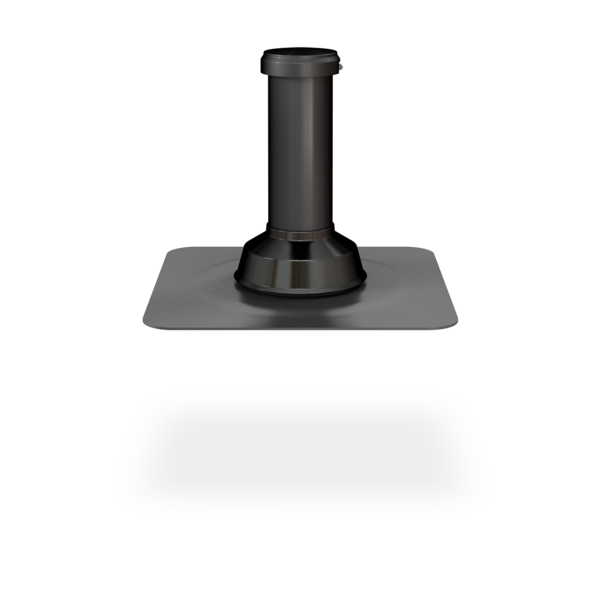

SitaVent Revision z płytą główną z poliuretanu, o średnicach nominalnych DN 100 lub DN 150, z fabrycznie zamontowanym na stałe wybranym kołnierzem przyłączeniowym (495 mm × 495 mm), dopasowanym do izolacji dachu. Komplet zawierający siedmiowargowy pierścień uszczelniający, środek smarowy, rurę PE o długości 400 mm, kołpak ochronny dolny i nasadę odcinającą parę z EPDM z przykręcanym mocowaniem, kołkami z materiału izolacyjnego i śruby pierścieniowej do wyjmowania rdzenia izolacyjnego. Element dostarczany gotowy do montażu.
SitaVent Revision w niewentylowanej konstrukcji dachowej
SitaVent Revision składa się z następujących elementów:
1 Płyta główna
2 Pierścień uszczelniający
3 Element przeciwdeszczowy
4 Rura PE
5 Kołek izolacji materiałowej
6 Śruba pierścieniowa
7 Kołpak paroizolacyjny
1 Płyta główna
2 Pierścień uszczelniający
3 Element przeciwdeszczowy
4 Rura PE
5 Kołek izolacji materiałowej
6 Śruba pierścieniowa
7 Kołpak paroizolacyjny
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną

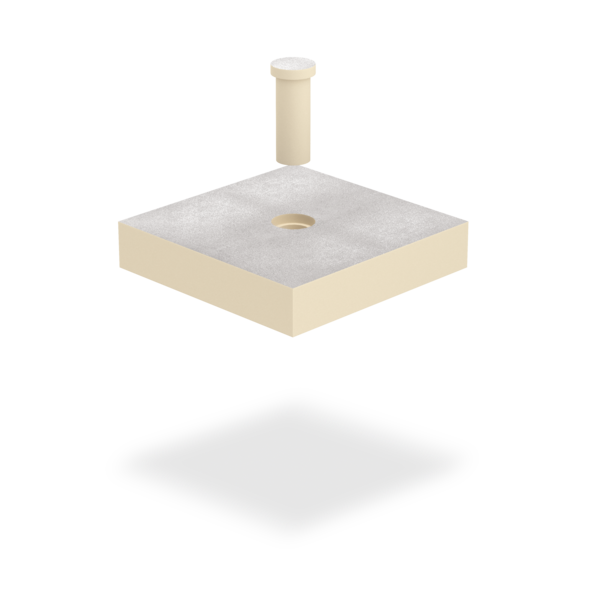

SitaVent Revision z korpusem termoizolacyjnym SitaVent Revision
Korpus termoizolacyjny SitaVent Revision składa się z następujących elementów:
1.1 Korpus termoizolacyjny
1.2 Rdzeń izolacyjny
SitaVent Revision składa się z następujących elementów:
2.1 Kołek materiału izolacyjnego
2.2 Śruba pierścieniowa
2.3 Nasada odcinająca parę
2.4 Rura PE
2.5 Pierścień uszczelniający
2.6 Kołpak ochronny dolny
2.7 Płyta główna
1.1 Korpus termoizolacyjny
1.2 Rdzeń izolacyjny
SitaVent Revision składa się z następujących elementów:
2.1 Kołek materiału izolacyjnego
2.2 Śruba pierścieniowa
2.3 Nasada odcinająca parę
2.4 Rura PE
2.5 Pierścień uszczelniający
2.6 Kołpak ochronny dolny
2.7 Płyta główna
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją termiczną
- paroizolacją
- konstrukcją dolną
+
