SitaVent Revision
Ontluchting
- Producten

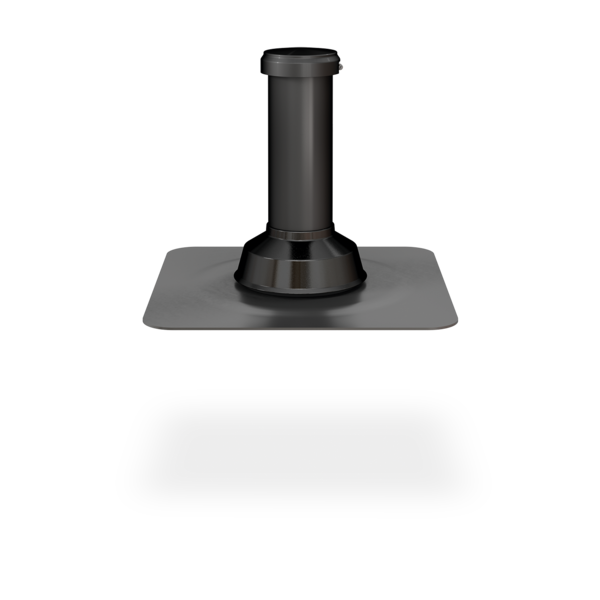

SitaVent Revision
Ontluchting
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur
- Beveiligd tegen terugstuwing tot 2 m waterkolom

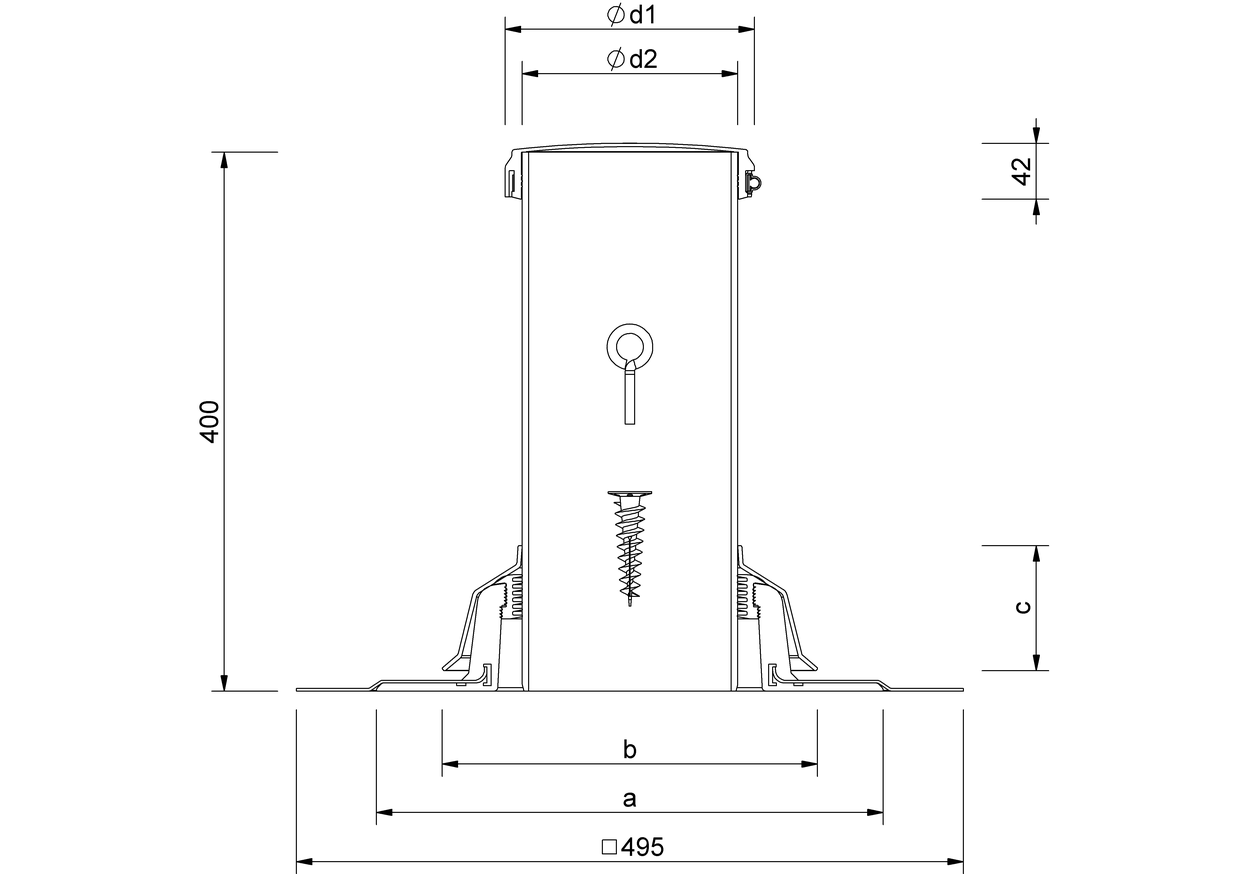

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | a (mm) | b (mm) | c (mm) | d1 (mm) | d2 (mm) |
|---|---|---|---|---|---|---|
| 150 | 160 | 376 | 278 | 93 | 185 | 160 |
| 100 | 110 | 340 | 227 | 90 | 135 | 110 |
Prestatiebeschrijving
Installatievoorbeelden
Artikelselectie
SitaVent Revision met voetplaat uit polyurethaan. Nominale diameter DN 100 of DN 150. Inclusief vast ingeschuimde aansluitslabbe (495 x 495 mm) in dakdichtingsmembraan naar keuze, compatibel met de gebruikte dakdichting. Compleet met zevenlippige dichtingsring, glijmiddel, 400 mm lange PE-buis, regendeflector en dampafdekkap uit EPDM met schroefbevestiging, isolatieplug en ringschroef ter verwezenlijking van een uitneembare isolatiekern. Leveren en plaatsen volgens de regels der kunst

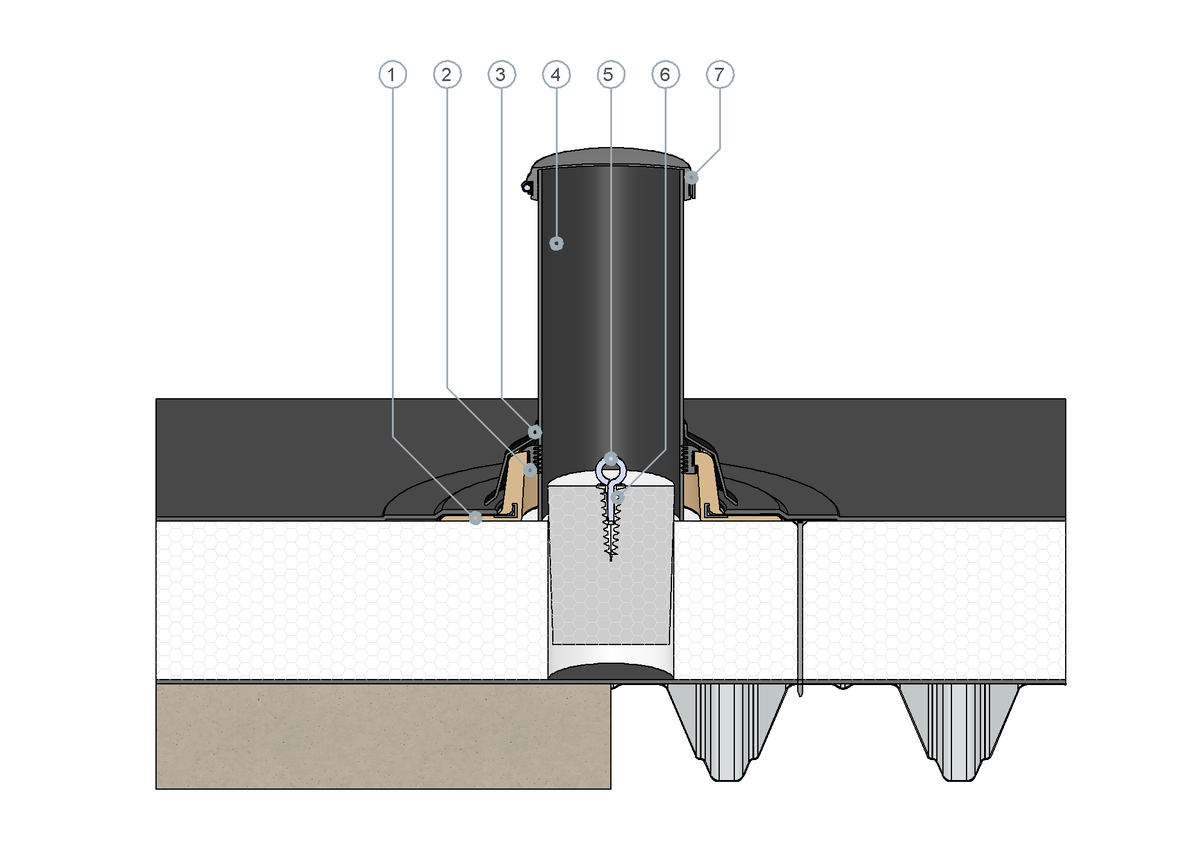

SitaIndra Revision voor ongeventileerde dakconstructies
SitaVent Revision bestaande uit:
1 Voetplaat
2 Afdichtring
3 Regendeflector
4 PE-buis
5 Isolatiepluggen
6 Ringschroef
7 Dampschermkap
1 Voetplaat
2 Afdichtring
3 Regendeflector
4 PE-buis
5 Isolatiepluggen
6 Ringschroef
7 Dampschermkap
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie

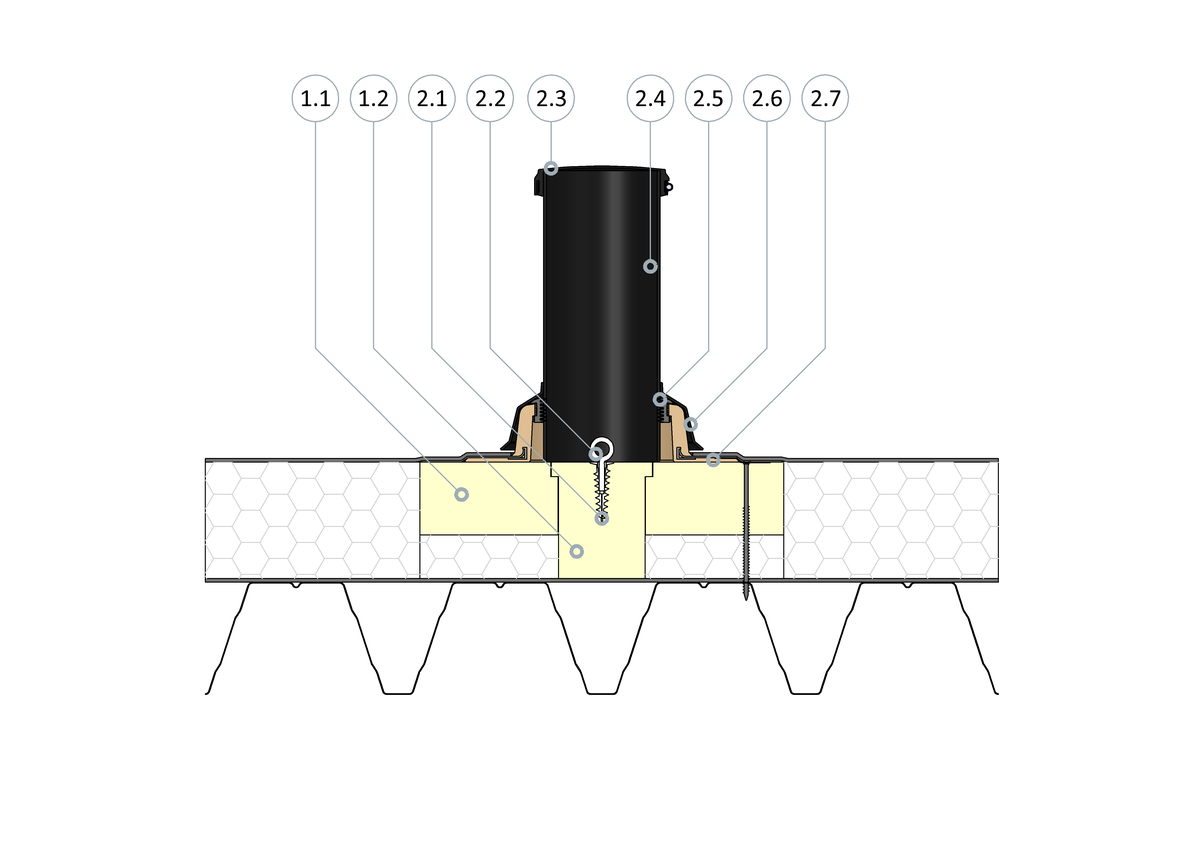

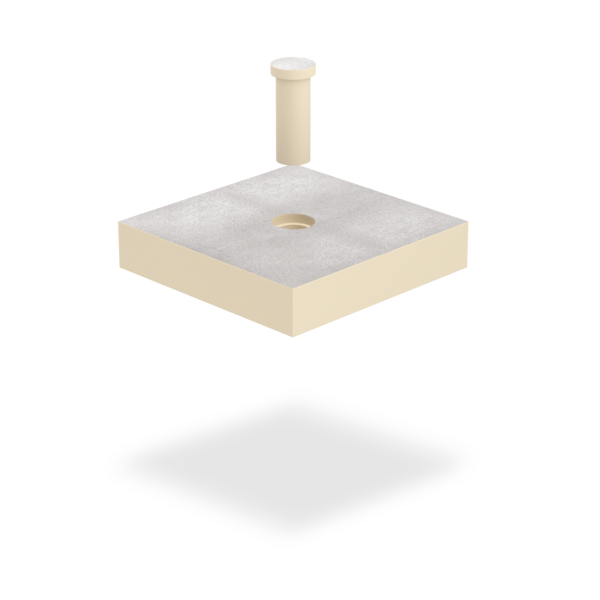

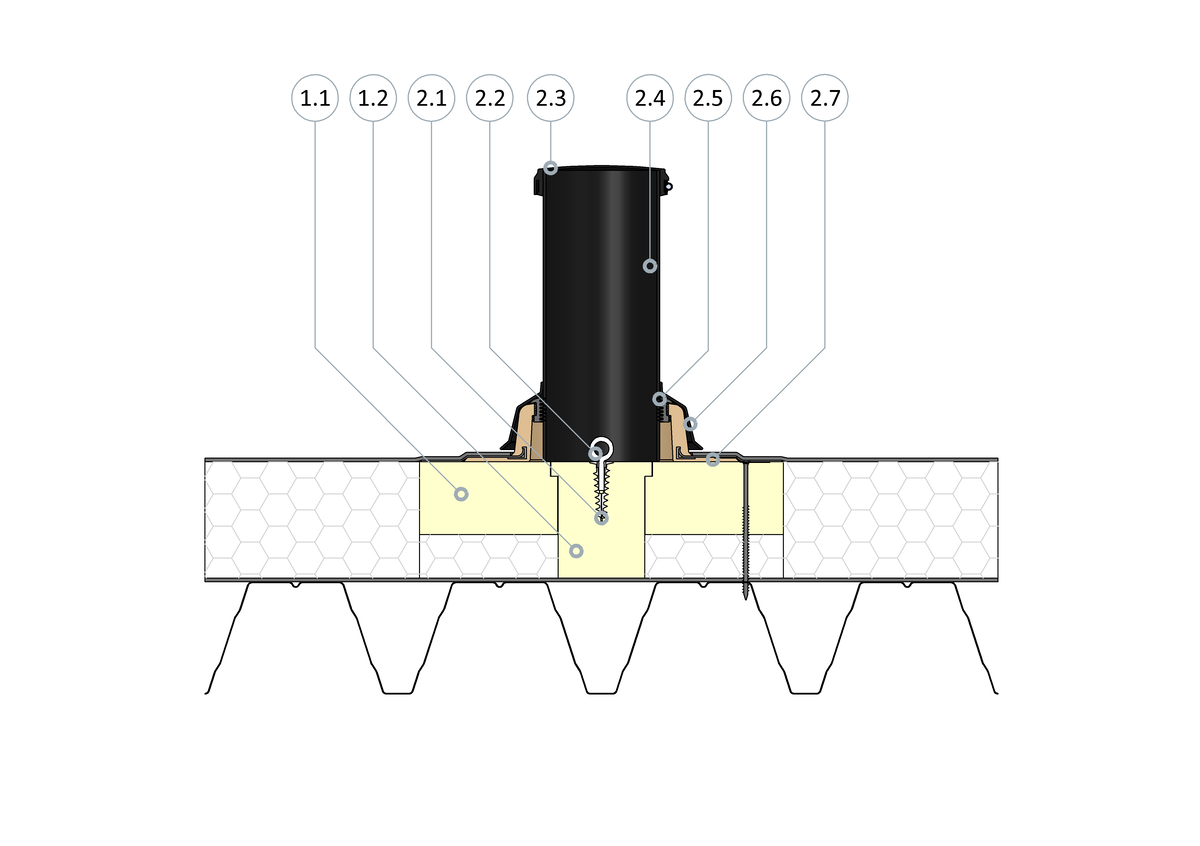

SitaVent Revision met SitaVent Revision isolatieblok
SitaVent Revision isolatie-element bestaande uit:
1.1 Isolatie-element
1.2 Isolatiekern
SitaVent Revision bestaande uit:
2.1 Isolatieplug
2.2 Ringschroef
2.3 Dampschermkap
2.4 PE-buis
2.5 Afdichtring
2.6 Regendeflector
2.7 Voetplaat
1.1 Isolatie-element
1.2 Isolatiekern
SitaVent Revision bestaande uit:
2.1 Isolatieplug
2.2 Ringschroef
2.3 Dampschermkap
2.4 PE-buis
2.5 Afdichtring
2.6 Regendeflector
2.7 Voetplaat
Niet-geventileerde dakconstructie volgens de aaRdT met:
- Afdichting
- Warmte-isolatie
- Dampscherm
- Onderconstructie
+
