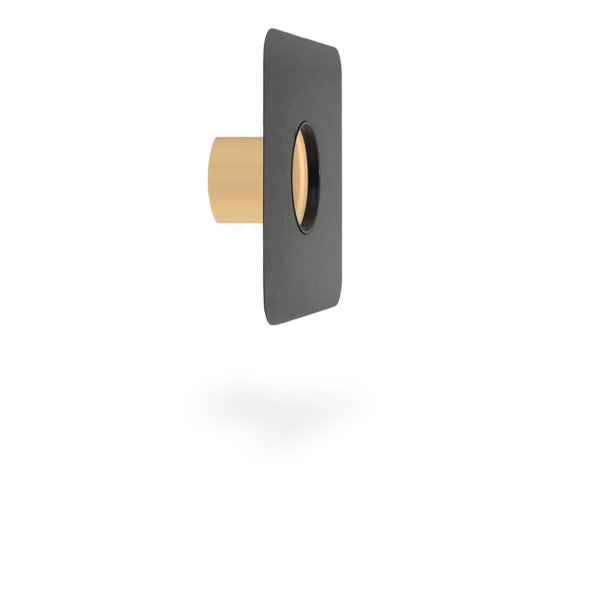

SitaEasy Plus
Noodafvoerkolk
- Producten
SitaEasy Plus
Noodafvoerkolk
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

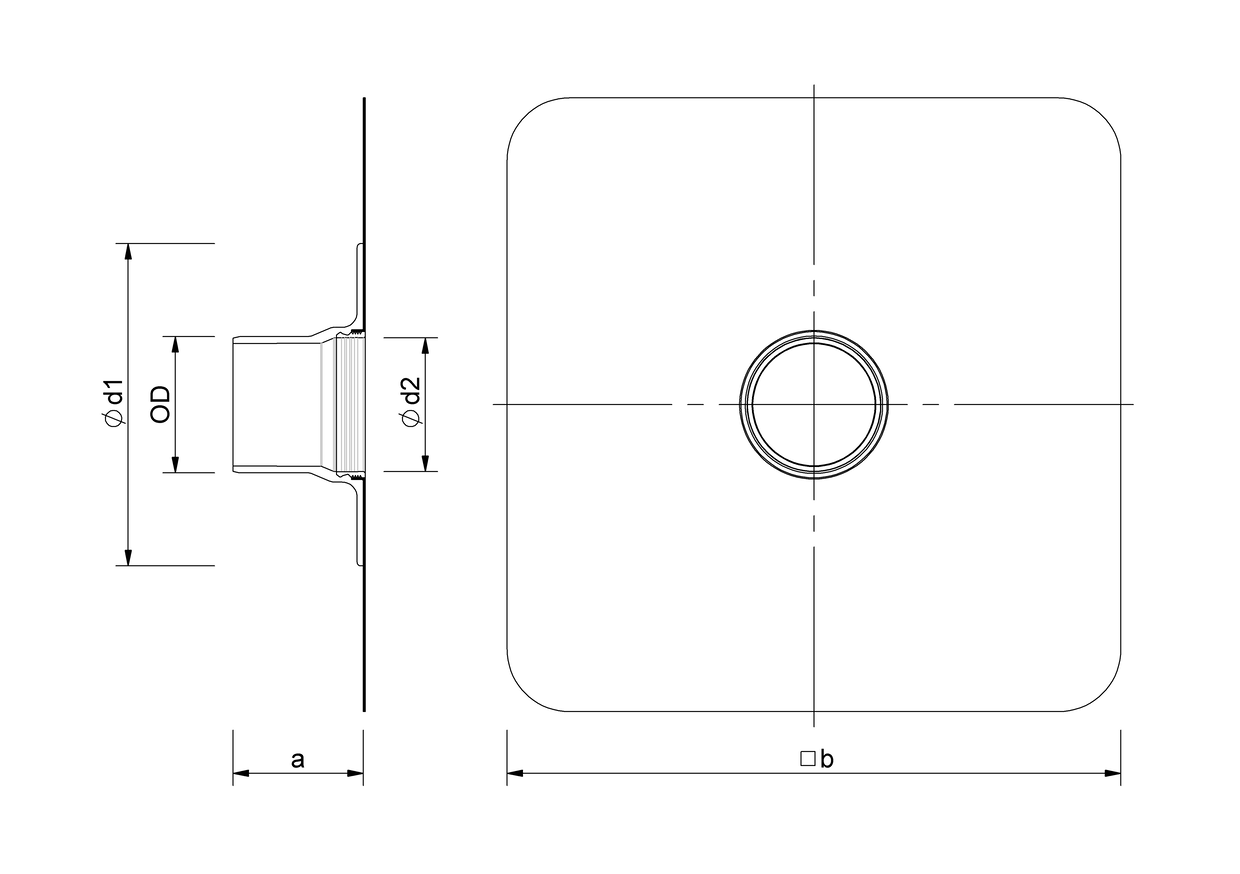

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) | a (mm) | b (mm) | d1 (mm) | d2 (mm) |
|---|---|---|---|---|---|---|
| 150 | 160 | 220 | 115 | 495 | 293 | 146 |
| 100 | 110 | 170 | 105 | 495 | 260 | 108 |
| 70 | 75 | 135 | 71 | 300 | 205 | 65 |
| 125 | 125 | 185 | 105 | 495 | 260 | 108 |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Afvoercapaciteit conform NBN EN 1253-2 met 4 m lange afvoerleiding in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
MultiCAD und BIM-Daten
Artikelselectie
SitaEasy Plus dakvlakkolk, uit polyurethaan, thermisch geïsoleerd. In de afmetingen DN 70, DN 100, DN 125 en DN 150, met rechte vaste flens. Voor directe aansluiting van buizen met schuifmof, met grote ingeschuimde aansluitkraag naar keuze (495 mm x 495 mm of 300 mm x 300 mm voor DN 70), met bevestigingsring voor extra borging van de aansluitkraag (voor DN 100 tot DN 150) en voor de opname van een optionele bladvanger, voor noodafvoer, leveren en deskundig inbouwen.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.1 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.3 | 1.5 | 1.8 | 2 | 2.2 | 2.3 | 2.5 | 2.7 | 2.8 |
| 100 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.7 | 0.8 | 1 | 1.3 | 1.6 | 1.9 | 2.2 | 2.4 | 2.8 | 3.2 | 3.5 | 4 | 4.4 | 4.9 | 5.4 |
| 125 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.3 | 1.6 | 1.9 | 2.2 | 2.6 | 3 | 3.4 | 3.7 | 4 | 4.5 | 5 |
| 150 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1 | 1.3 | 1.5 | 1.8 | 2.1 | 2.6 | 3 | 3.5 | 4 | 4.5 | 5 | 5.6 | 6.1 | 7 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 0.8 | 0.9 | 1.1 | 1.2 | 1.5 | 1.7 | 2.3 | 2.5 | 2.6 | 2.8 | 2.9 | 2.9 | 2.9 |
| 100 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 1.1 | 1.3 | 1.6 | 1.9 | 2.2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| 125 | 0.1 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 1 | 1.3 | 1.6 | 2.1 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| 150 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1 | 1.3 | 1.5 | 1.8 | 2.1 | 2.6 | 3 | 3.5 | 4 | 4.4 | 5.1 | 5.6 | 6.2 | 7 |

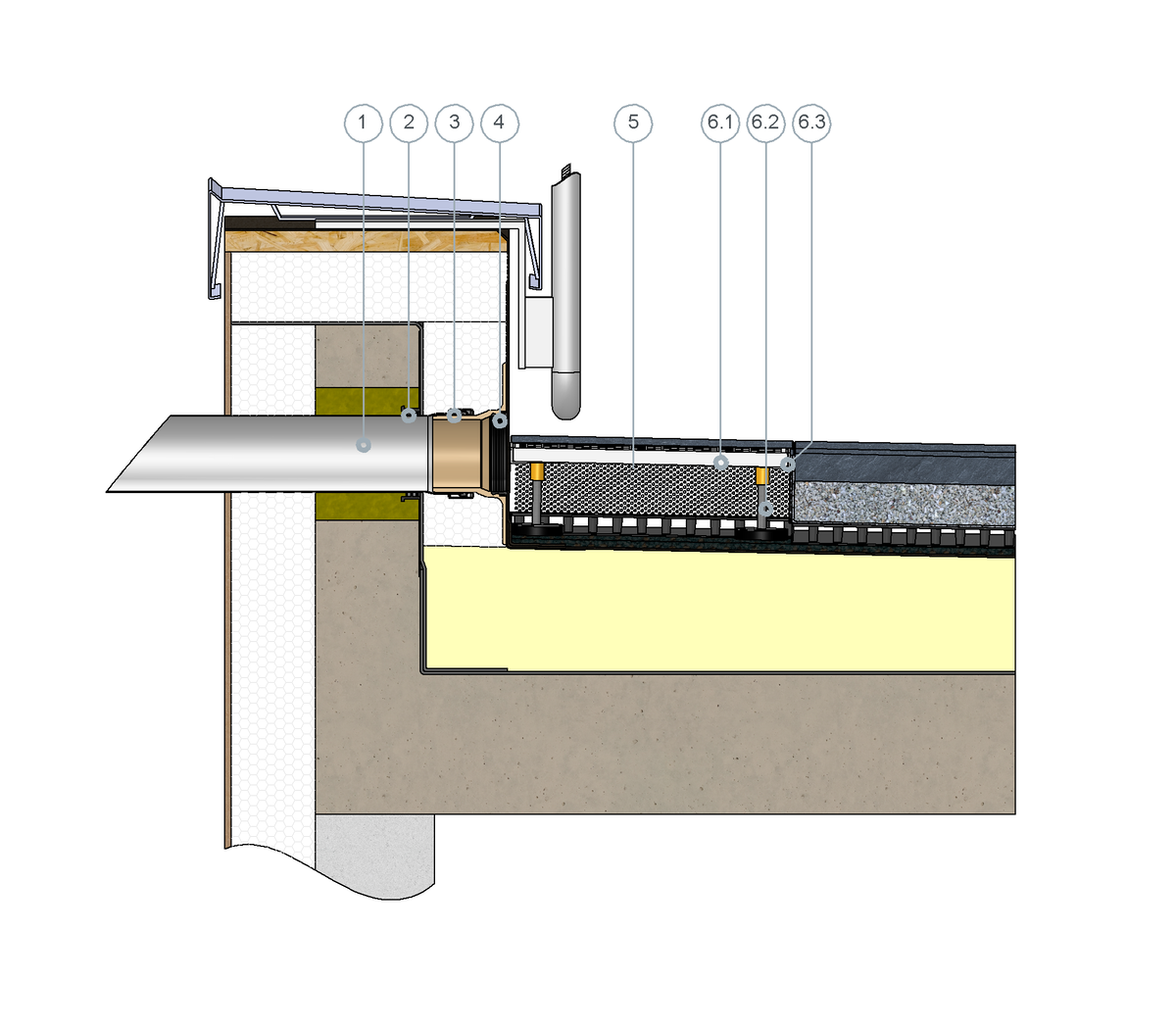

SitaEasy Plus voor ongeventileerde dakconstructies met bekledingsplaten in grindbed
1 SitaPipe roestvrijstalen buis
2 SitaMore flexibele dampschermplaat
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaEasy Plus
5. SitaDrain® grindkering
SitaDrain® Terra bestaande uit:
6.1 Inspectierooster
6.2 In hoogte verstelbare rubberen voetjes
6.3 Frame
2 SitaMore flexibele dampschermplaat
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaEasy Plus
5. SitaDrain® grindkering
SitaDrain® Terra bestaande uit:
6.1 Inspectierooster
6.2 In hoogte verstelbare rubberen voetjes
6.3 Frame
Ongeventileerde dakopbouw met bekledingsplaten op grindbed conform algemeen erkende vaktechnische regels, met:
- Bekledingsplaten
- Grindbed
- Filtervlies
- Oppervlaktedrainage
- Beschermmat
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband

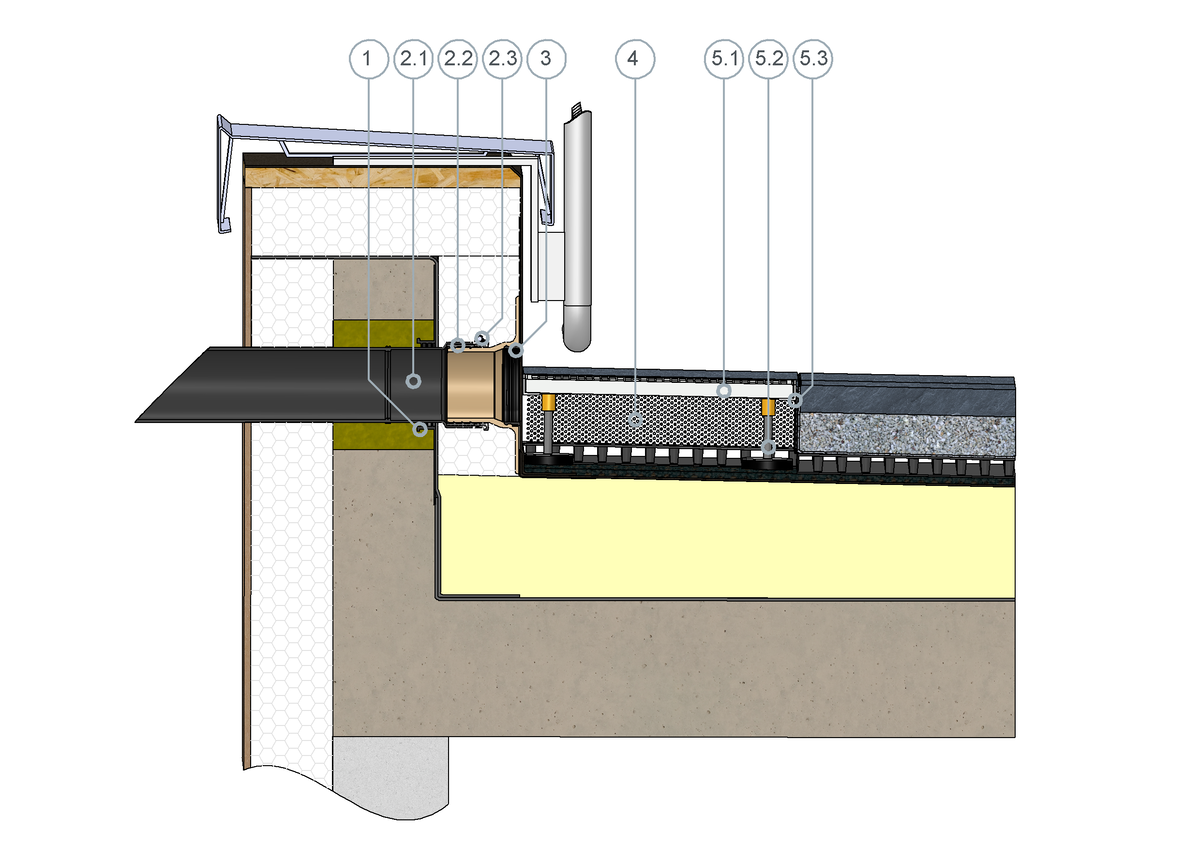

SitaEasy Plus met SitaMore PE-verbindingsbuis voor ongeventileerde dakconstructies
1 SitaMore flexibele dampschermplaat
SitaMore PE-verbindingsbuis bestaande uit:
2.1 PE-aansluitmof met buis
2.2 Afdichting
2.3 Slangklem
3 SitaEasy Plus
4. SitaDrain® grindkering
SitaDrain® Terra bestaande uit:
5.1 Inspectierooster
5.2 In hoogte verstelbare rubberen voetjes
5.3 Frame
SitaMore PE-verbindingsbuis bestaande uit:
2.1 PE-aansluitmof met buis
2.2 Afdichting
2.3 Slangklem
3 SitaEasy Plus
4. SitaDrain® grindkering
SitaDrain® Terra bestaande uit:
5.1 Inspectierooster
5.2 In hoogte verstelbare rubberen voetjes
5.3 Frame
Ongeventileerde dakopbouw met bekledingsplaten op grindbed conform algemeen erkende vaktechnische regels, met:
- Bekledingsplaten
- Grindbed
- Filtervlies
- Oppervlaktedrainage
- Beschermmat
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband
