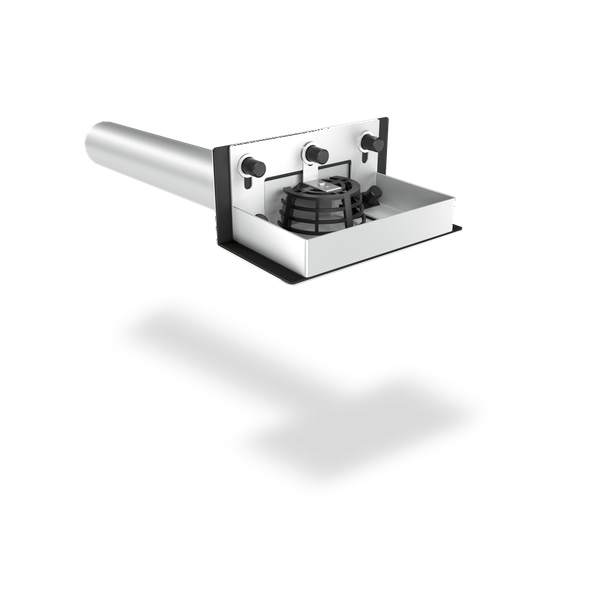

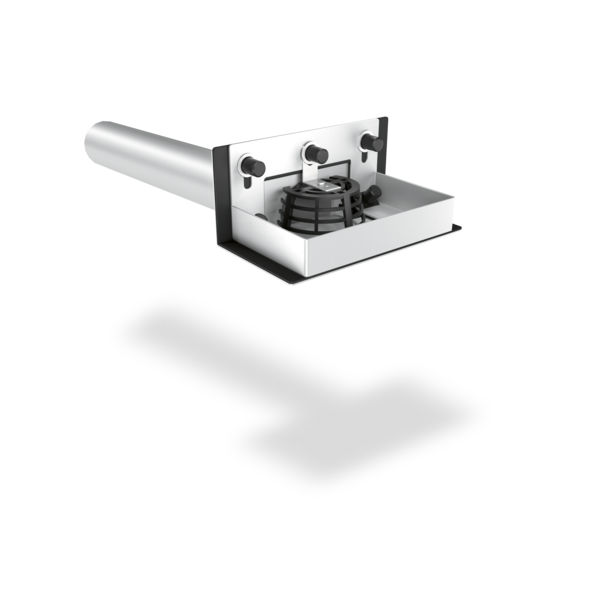

SitaRondo
Afvoerkolk doorheen de dakopstand
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

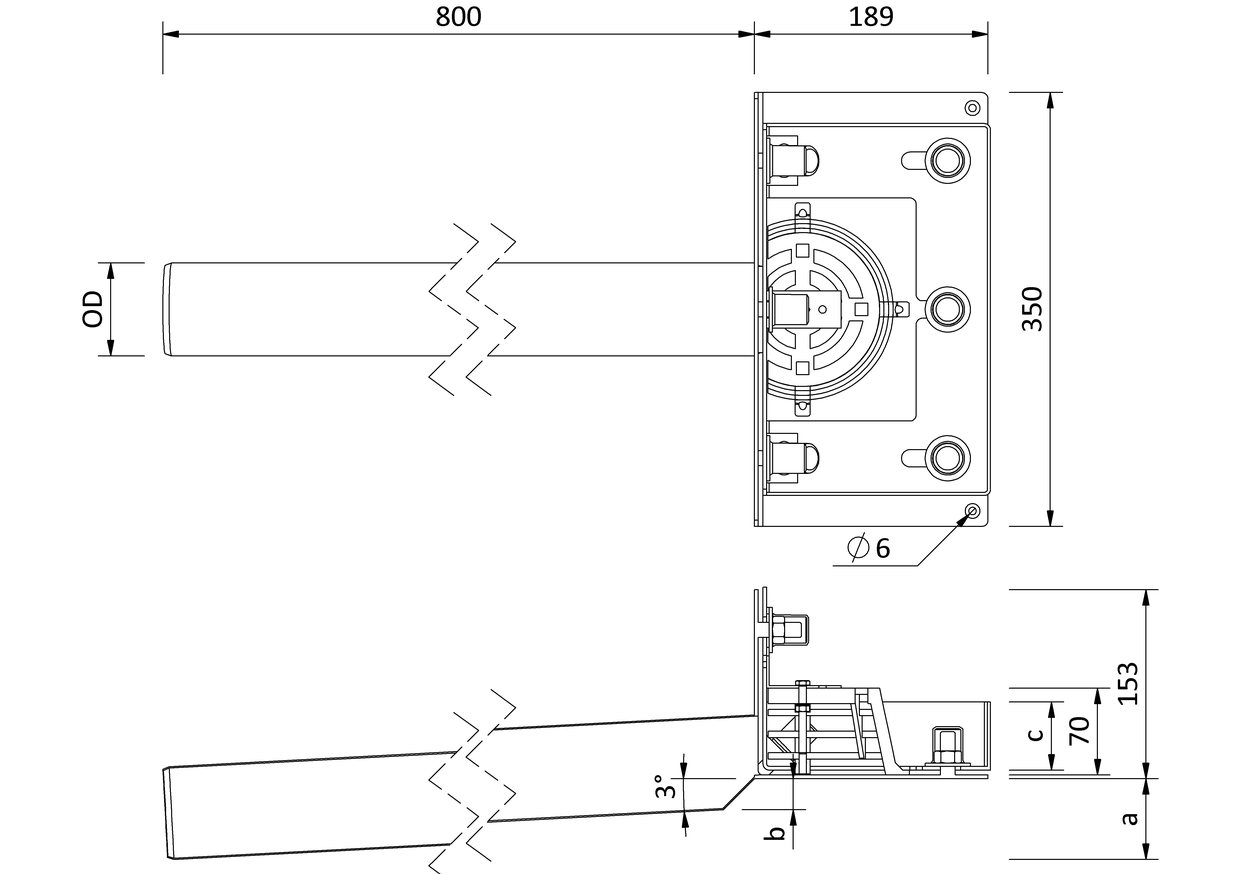

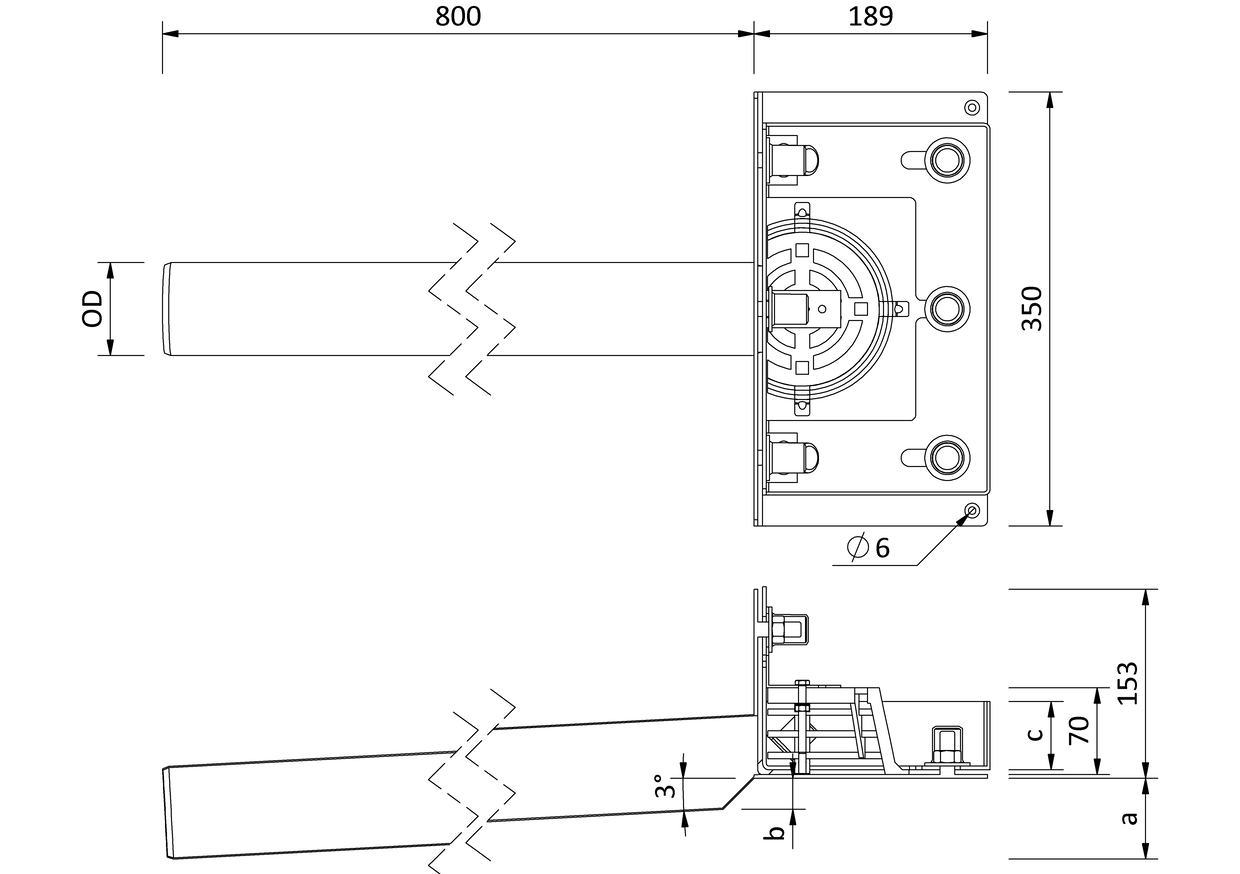

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) | a (mm) | b (mm) | c (mm) |
|---|---|---|---|---|---|
| 100 | 110 | 170 | 76 | 37 | 35 |
| 100 | 110 | 170 | 76 | 37 | 100 |
| 100 | 110 | 170 | 76 | 37 | 55 |
| 125 | 125 | 185 | 81 | 42 | 100 |
| 125 | 125 | 185 | 81 | 42 | 35 |
| 125 | 125 | 185 | 81 | 42 | 55 |
| 50 | 50 | 110 | 57 | 16 | 100 |
| 50 | 50 | 110 | 57 | 16 | 35 |
| 50 | 50 | 110 | 57 | 16 | 55 |
| 70 | 75 | 135 | 65 | 25 | 35 |
| 70 | 75 | 135 | 65 | 25 | 100 |
| 70 | 75 | 135 | 65 | 25 | 55 |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 met overloopelement voor noodafvoer in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
Artikelselectie
SitaRondo met overloopflens uit roestvrij staal (materiaalnummer 1.4301). Ontwerp met schroefflens. Nominale diameter DN 50, DN 70, DN 100 en DN 125, aansluitlengte 800 mm. Met ingebouwde helling van 3°. Inclusief overloopflens en twee afdichtslabben voor het inklemmen van bitumineuze, kunststof en rubberen dakdichtingsbanen. Met schroefbouten M12, sluitringen, moeren, beschermkappen en bladvanger. Leveren en plaatsen volgens de regels der kunst.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.5 | 1.1 | 1.2 | 1.3 | 1.3 | 1.3 | 1.4 | 1.4 | 1.4 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| 70 | 0.8 | 1.2 | 1.4 | 1.6 | 1.7 | 1.8 | 1.9 | 2 | 2.1 | 2.1 | 2.2 | 2.3 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 |
| 100 | 0.8 | 1.5 | 2 | 2.4 | 2.8 | 3.1 | 3.4 | 3.7 | 3.9 | 4.1 | 4.3 | 4.5 | 4.7 | 4.9 | 5 | 5.2 | 5.4 | 5.6 | 5.8 | 5.9 |
| 125 | 0.8 | 1.6 | 2.3 | 2.8 | 3.3 | 3.7 | 4 | 4.4 | 4.8 | 5.1 | 5.4 | 5.6 | 5.9 | 6.1 | 6.4 | 6.7 | 6.9 | 7.2 | 7.4 | 7.4 |
SitaRondo met overloopflens en SitaDrain® geprofileerd frame voor ongeventileerde dakconstructies met bekledingsplaten op grindbed
1 SitaAttika gevelafdekplaat
2 SitaMore flexibele dampschermplaat
SitaRondo met losse stuwflens bestaande uit:
3.1 SitaRondo
3.2 Schroeven, sluitringen en afdichtingen
3.3 Stuwflens
4. SitaDrain® grindkering
SitaDrain® profielframe bestaande uit:
5.1 Inspectierooster
5.2 Profielframe
2 SitaMore flexibele dampschermplaat
SitaRondo met losse stuwflens bestaande uit:
3.1 SitaRondo
3.2 Schroeven, sluitringen en afdichtingen
3.3 Stuwflens
4. SitaDrain® grindkering
SitaDrain® profielframe bestaande uit:
5.1 Inspectierooster
5.2 Profielframe
Niet geventileerde dakconstructie conform de aaRdT met plaatbedekking in grindbed met:
- Plaatbedekking
- Grindbed
- Filtervlies
- Oppervlaktedrainage
- Bouwbeschermingsmat
- Afdichting
- .Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband
+
