Variante

SitaTurbo

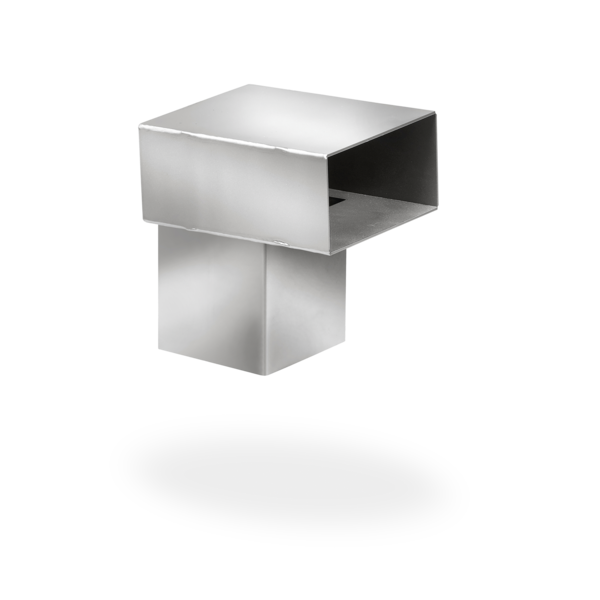

Overgangsstuk

Productkenmerken

Montage zonder gereedschap
Eenvoudig aan te brengen opsteekelement
Beveiligd tegen terugstuwing

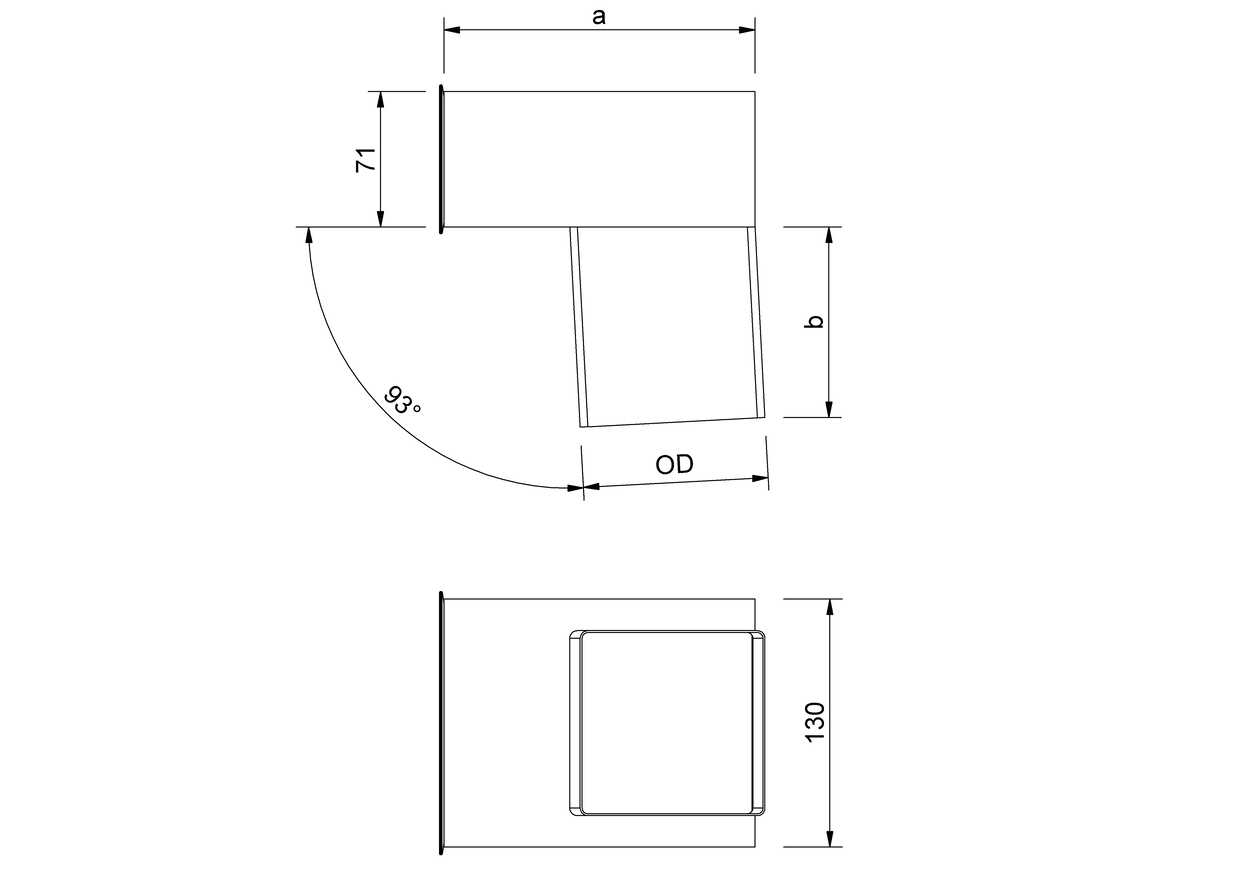

Technische tekening

Buitendiameter OD (mm)	a (mm)	b (mm)
77	142	100
97	163	100
117	183	100

Prestatiebeschrijving

SitaTurbo overgangsstuk op vierkante afvoerbuis, uit roestvrij staal (materiaalnummer: 1.4301). Verloopkoppeling tussen SitaTurbo afvoerkolk doorheen de dakopstand en vierkante zinken afvoerbuis conform NEN EN 612. Buitenafmetingen 77 x 77 mm, 97 x 97 mm en 117 x 117 mm. Met smeermiddel en dichtingsring. Leveren en plaatsen volgens de regels der kunst.

Afvoercapaciteit

Afvoercapaciteit conform NBN EN 1253-2 met 4 m lange afvoerleiding in l/s

	Waterstand (mm)
DN	5 mm	10 mm	15 mm	20 mm	25 mm	30 mm	35 mm	40 mm	45 mm	50 mm	55 mm	60 mm	65 mm
	t4 0,7 l/s	t4 2 l/s	t4 3,2 l/s	t4 4,2 l/s	t4 5,1 l/s	t4 6,5 l/s	t4 7,8 l/s	t4 9,9 l/s	t4 12 l/s	t4 13,4 l/s	t4 14,8 l/s	t4 14,9 l/s	t4 14,9 l/s
	t4 0,7 l/s	t4 1,8 l/s	t4 2,8 l/s	t4 3,9 l/s	t4 5 l/s	t4 6,2 l/s	t4 7,3 l/s	t4 8,7 l/s	t4 10 l/s	t4 10,8 l/s	t4 11,6 l/s	t4 12,5 l/s	t4 13,4 l/s
	t3 0,7 l/s	t3 1,9 l/s	t3 3,1 l/s	t3 4,1 l/s	t3 5,1 l/s	t3 6 l/s	t3 6,8 l/s	t3 7,9 l/s	t3 9 l/s	t3 9,2 l/s	t3 9,3 l/s	t3 9,7 l/s	t3 10 l/s

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaTurbo			Artikelnummer
Overgangsstuk op vierkante zinken afvoerbuis
	op vierkante afvoerbuis77 x 77 mm	SitaTurbo, SitaTurbo voor omkeerdaken	189111	Product tonen
	op vierkante afvoerbuis97 x 97 mm	SitaTurbo, SitaTurbo voor omkeerdaken	189112	Product tonen
	op vierkante afvoerbuis117 x 117 mm	SitaTurbo, SitaTurbo voor omkeerdaken	189113	Product tonen
