Wariant produktu

SitaTurbo

Adapter

Atrybuty

Beznarzędziowa instalacja
Łatwe nakładanie
Zabezpieczenie przed cofką

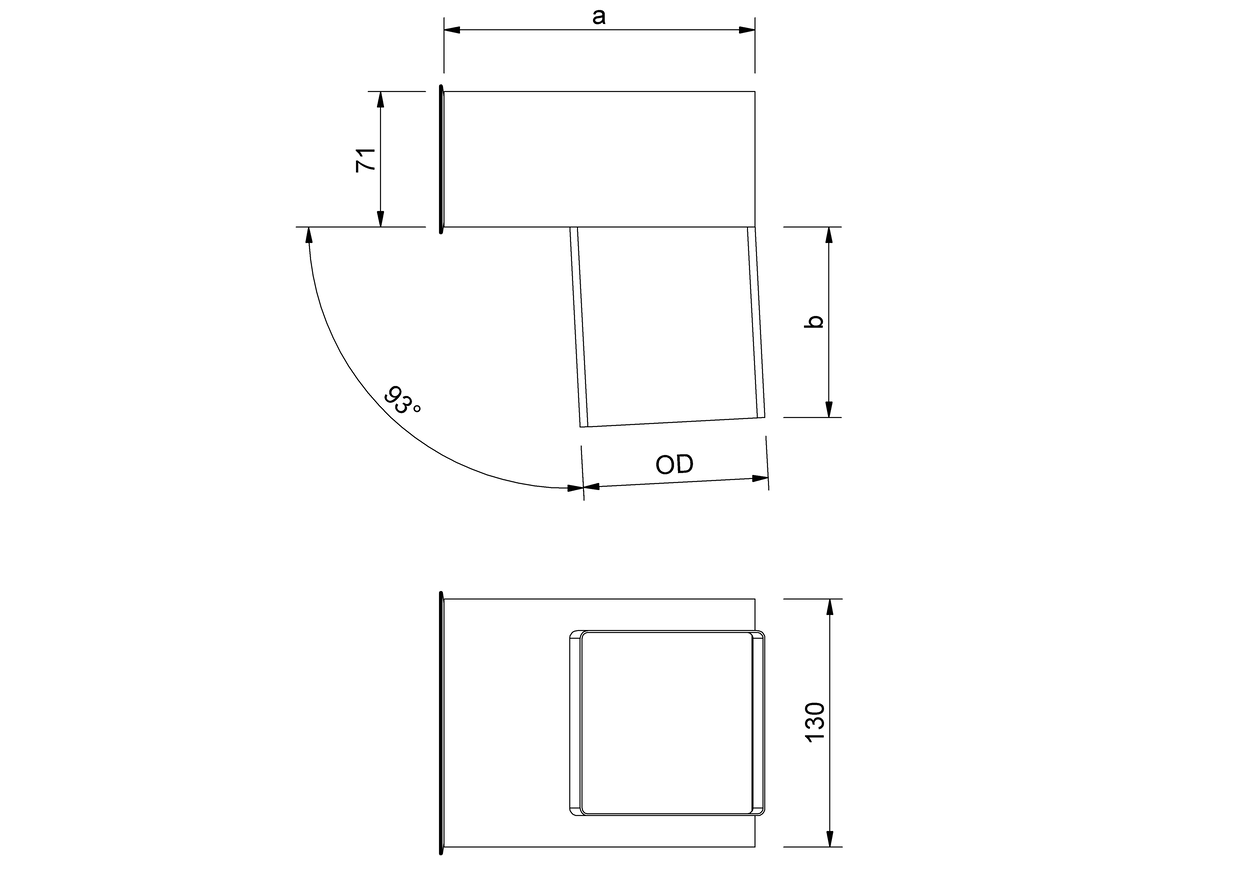

Rysunek techniczny

Średnica zewnętrzna OD (mm)	a (mm)	b (mm)
77	142	100
97	163	100
117	183	100

Tekst wykonania

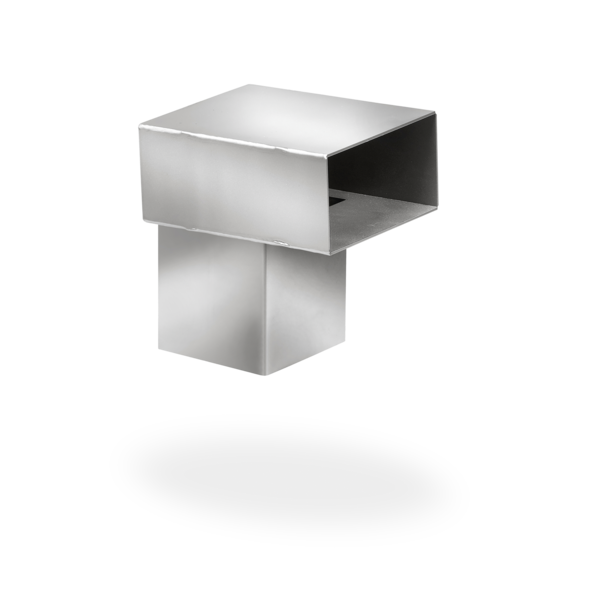

Adapter na rurę kwadratową SitaTurbo ze stali szlachetnej, numer materiału: 1.4301, do przejścia z wpustu attykowego SitaTurbo na kwadratową rurę ocynkowaną według PN EN 612, o wymiarach zewnętrznych 77 mm × 77 mm, 97 mm × 97 mm i 117 mm × 117 mm, ze środkiem smarnym i pierścieniem uszczelniającym, element dostarczany gotowy do montażu.

Przepływ

Wydajność odpływu zgodna z PN EN 1253-2 z pionem spustowym o długości 4 metrów in l/s

	Ppoziom magazynowania wody (mm)
DN	5 mm	10 mm	15 mm	20 mm	25 mm	30 mm	35 mm	40 mm	45 mm	50 mm	55 mm	60 mm	65 mm
	t4 0,7 l/s	t4 2 l/s	t4 3,2 l/s	t4 4,2 l/s	t4 5,1 l/s	t4 6,5 l/s	t4 7,8 l/s	t4 9,9 l/s	t4 12 l/s	t4 13,4 l/s	t4 14,8 l/s	t4 14,9 l/s	t4 14,9 l/s
	t4 0,7 l/s	t4 1,8 l/s	t4 2,8 l/s	t4 3,9 l/s	t4 5 l/s	t4 6,2 l/s	t4 7,3 l/s	t4 8,7 l/s	t4 10 l/s	t4 10,8 l/s	t4 11,6 l/s	t4 12,5 l/s	t4 13,4 l/s
	t3 0,7 l/s	t3 1,9 l/s	t3 3,1 l/s	t3 4,1 l/s	t3 5,1 l/s	t3 6 l/s	t3 6,8 l/s	t3 7,9 l/s	t3 9 l/s	t3 9,2 l/s	t3 9,3 l/s	t3 9,7 l/s	t3 10 l/s

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Wybór artykułu

SitaTurbo			Numer artykułu
Adapter do rury kwadratowej ocynkowanej
	na rurę kwadratową 77 × 77 mm	SitaTurbo, SitaTurbo Dach odwrócony	189111	Pokaż produkt
	na rurę kwadratową 97 × 97 mm	SitaTurbo, SitaTurbo Dach odwrócony	189112	Pokaż produkt
	na rurę kwadratową 117 × 117 mm	SitaTurbo, SitaTurbo Dach odwrócony	189113	Pokaż produkt
