Вариант

SitaTurbo

Переходник

Свойства

Монтаж без инструментов
Простое насаживание
Защита от обратного подпора

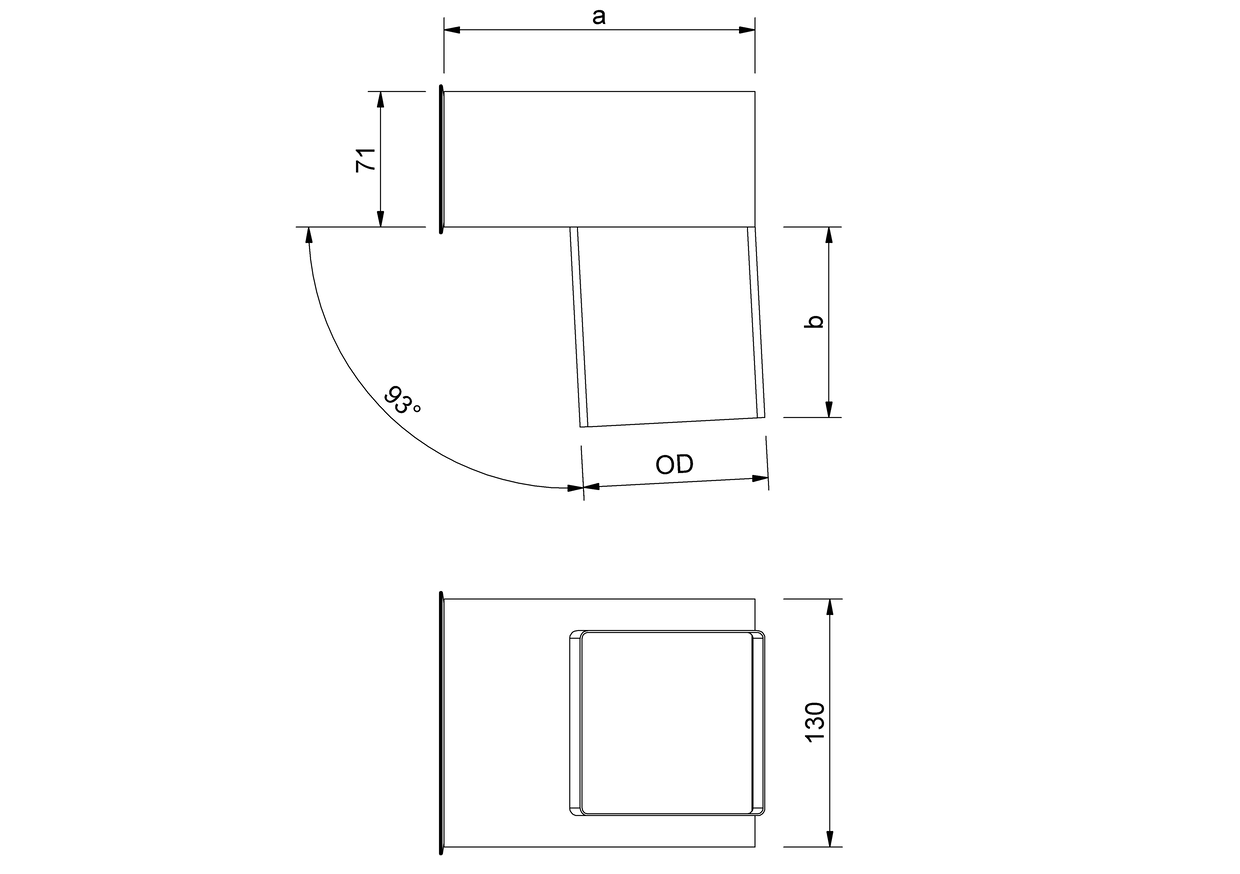

Технический чертеж

Наружный диаметр OD (мм)	a (мм)	b (мм)
77	142	100
97	163	100
117	183	100

Описание услуги

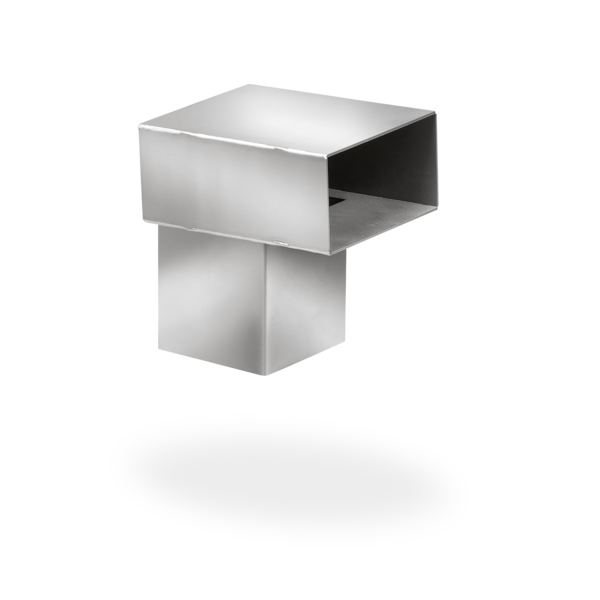

Переходник SitaTurbo на квадратную трубу, из нержавеющей стали, номер материала: 1.4301, для перехода с парапетной воронки SitaTurbo на квадратную оцинкованную трубу согласно DIN EN 612, с наружными размерами 77 мм x 77 мм, 97 мм x 97 мм и 117 мм x 117 мм, со смазкой и уплотнительным кольцом. Поставка и квалифицированный монтаж.

Пропускная способность

Пропускная способность по DIN EN 1253-2 с водосточной трубой длиной 4 м in l/s

	Высота подпора воды (мм)
DN	5 мм	10 мм	15 мм	20 мм	25 мм	30 мм	35 мм	40 мм	45 мм	50 мм	55 мм	60 мм	65 мм
	t4 0,7 l/s	t4 2 l/s	t4 3,2 l/s	t4 4,2 l/s	t4 5,1 l/s	t4 6,5 l/s	t4 7,8 l/s	t4 9,9 l/s	t4 12 l/s	t4 13,4 l/s	t4 14,8 l/s	t4 14,9 l/s	t4 14,9 l/s
	t4 0,7 l/s	t4 1,8 l/s	t4 2,8 l/s	t4 3,9 l/s	t4 5 l/s	t4 6,2 l/s	t4 7,3 l/s	t4 8,7 l/s	t4 10 l/s	t4 10,8 l/s	t4 11,6 l/s	t4 12,5 l/s	t4 13,4 l/s
	t3 0,7 l/s	t3 1,9 l/s	t3 3,1 l/s	t3 4,1 l/s	t3 5,1 l/s	t3 6 l/s	t3 6,8 l/s	t3 7,9 l/s	t3 9 l/s	t3 9,2 l/s	t3 9,3 l/s	t3 9,7 l/s	t3 10 l/s

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Выбор товара

SitaTurbo			Арт. №
Переходник на квадратную оцинкованную трубу
	на квадратную трубу 77x77 мм	SitaTurbo, SitaTurbo для инверсионной кровли	189111	Посмотреть продукт
	на квадратную трубу 97x97 мм	SitaTurbo, SitaTurbo для инверсионной кровли	189112	Посмотреть продукт
	на квадратную трубу 117x117 мм	SitaTurbo, SitaTurbo для инверсионной кровли	189113	Посмотреть продукт
