SitaTurbo
Übergangsstück

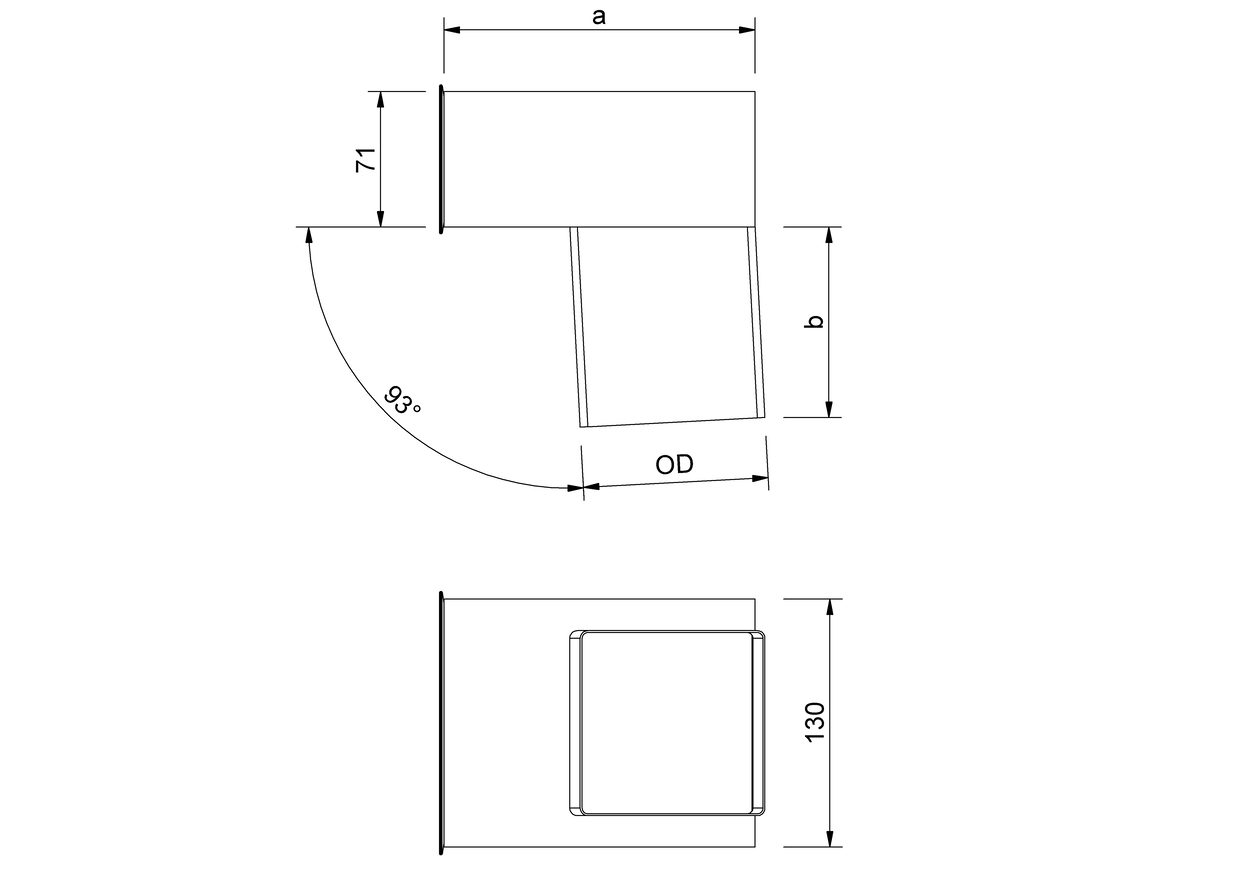

Außendurchmesser OD (mm) | a (mm) | b (mm) |
---|---|---|
77 | 142 | 100 |
97 | 163 | 100 |
117 | 183 | 100 |
Leistungstext
Abflussmenge
MultiCAD und BIM-Daten
AUSSCHREIBEN.DE
Downloads
Artikelauswahl

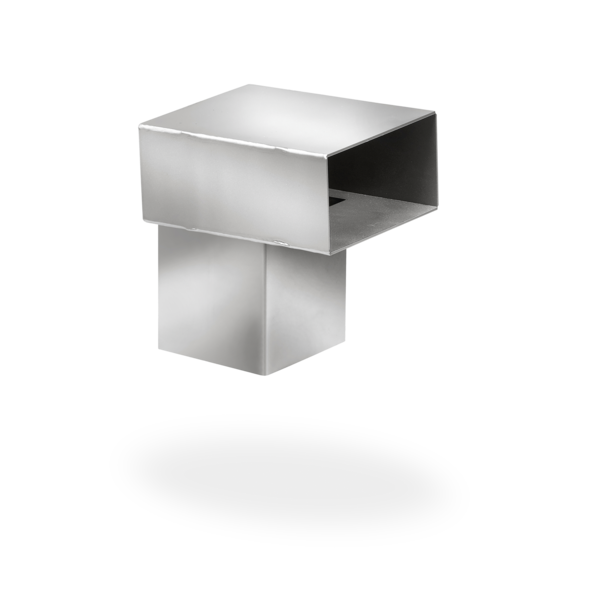

SitaTurbo Übergangsstück auf Quadratrohr, aus Edelstahl, Werkstoffnummer: 1.4301, zum Übergang vom SitaTurbo Attikagully auf ein quadratisches Zinkrohr nach DIN EN 612, mit den Außenmaßen 77 mm x 77 mm, 97 mm x 97 mm und 117 mm x 117 mm, mit Gleitmittel und Dichtring, liefern und fachgerecht einbauen.
Abflussmenge nach DIN EN 1253-2 mit 4 Meter Fallleitung in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Stauhöhe (mm) |
||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DN | 5 mm | 10 mm | 15 mm | 20 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm | 65 mm | 70 mm | 75 mm | 80 mm | 85 mm | 90 mm | 95 mm | 100 mm | 0,7 l/s | 2 l/s | 3,2 l/s | 4,2 l/s | 5,1 l/s | 6,5 l/s | 7,8 l/s | 9,9 l/s | 12 l/s | 13,4 l/s | 14,8 l/s | 14,9 l/s | 14,9 l/s | 15,1 l/s | 15,2 l/s | 15,4 l/s | 15,5 l/s | 15,7 l/s | 15,8 l/s | 16 l/s | 0,7 l/s | 1,8 l/s | 2,8 l/s | 3,9 l/s | 5 l/s | 6,2 l/s | 7,3 l/s | 8,7 l/s | 10 l/s | 10,8 l/s | 11,6 l/s | 12,5 l/s | 13,4 l/s | 14,2 l/s | 15,3 l/s | 16,4 l/s | 17,4 l/s | 18,5 l/s | 18,7 l/s | 18,8 l/s | 0,7 l/s | 1,9 l/s | 3,1 l/s | 4,1 l/s | 5,1 l/s | 6 l/s | 6,8 l/s | 7,9 l/s | 9 l/s | 9,2 l/s | 9,3 l/s | 9,7 l/s | 10 l/s | 10,3 l/s | 10,5 l/s | 10,6 l/s | 10,7 l/s | 10,8 l/s | 11 l/s | 11,1 l/s |
