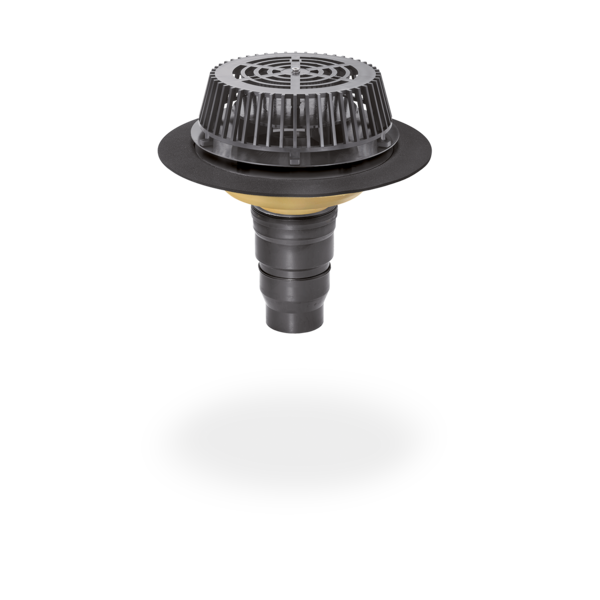

Wariant produktu

SitaDSS Profi

wpust do odwodnienia podciśnieniowego

Atrybuty

Niewrażliwe na oddziaływania atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
Odporność na wstrząsy i uderzenia
Wykonana z trwałych materiałów
Z izolacją termiczną

Rysunek techniczny

Średnica nominalna DN	Średnica zewnętrzna OD (mm)	Przejście / otwór roboczy (mm)	a (mm)	b (mm)
56	56	250	60	202
70	75	250	60	194

Tekst wykonania

Wpust do odwodnienia podciśnieniowego, kołnierz zaciskowy SitaDSS Profi, z poliuretanu, izolowany termicznie, wg DIN EN 1253-2, o średnicy znamionowej DN 56 lub DN 70 Do bezpośredniego łączenia rur PE (zgrzewanie doczołowe lub ze złączką elektrooporową) lub do systemu rur ze stali szlachetnej SitaPipe, do odwadniania podciśnieniowego, z przygotowanymi otworami do mocowania elementu w konstrukcji dolnej, z wbudowanym piankowanym pierścieniem do mocowania dołączonych śrub, z luźnym kołnierzem z aluminium, dwoma kołnierzami uszczelniającymi do zaciskania membrany z bitumu, tworzywa sztucznego lub kauczuku. Z blokadą Airstop i osadnikiem żwiru w zestawie, dostawa i profesjonalny montaż.

Przepływ

Wydajność zgodna z PN EN 1253-2 in l/s

Ppoziom magazynowania wody (mm)

Średnica nominalna DN

0,7

3,2

4,1

4,9

6,6

8,2

0,5

1,3

2,8

4,2

5,5

7,6

9,4

12,9

16,3

16,7

Wydajność zgodna z PN EN 1253-2 z elementem spiętrzającym do odwodnienia awaryjnego in l/s

Ppoziom magazynowania wody (mm)

Średnica nominalna DN

0,9

2,2

3,5

5,2

6,9

8,2

2,1

3,6

5,6

7,4

10,6

13,6

15,4

17,1

17,2

Przykłady instalacji

SitaDSS Profi w niewentylowanej konstrukcji dachowej

1 Blacha wzmacniająca SitaMore

SitaDSS Profi składa się z następujących elementów:
2.1 PE Złączka wtykowa PE z pierścieniem zabezpieczającym
2.2 Korpus podstawowy
2.3 Pierścień mocujący blokadę Airstop
2.4 Koszyk żwirowy
2.5 Blokada Airstop

Element nadbudowy SitaDSS Profi składa się z następujących elementów:
3.1 Korpus podstawowy
3.2 Pierścień uszczelniający

4 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
5 Szyna montażowa SitaDSS Rail
6 Zawieszenie do szyny SitaDSS
7 Zacisk SitaDSS
8 Elektromufa SitaDSS PE
9 Trójnik SitaDSS PE
10 Kolano SitaDSS PE
11 Kształtka redukcyjna SitaDSS PE
12 Rura SitaDSS PE

Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:

uszczelnieniem
izolacją cieplną
paroizolacją
konstrukcją dolną

SitaDSS Profi z elementem spiętrzającym SitaDSS Profi do odwadniania awaryjnego w niewentylowanej konstrukcji dachowej

1 Blacha wzmacniająca SitaMore

SitaDSS Profi składa się z następujących elementów:
2.1 Złączka wtykowa PE z pierścieniem zabezpieczającym
2.2 Korpus podstawowy

Element nadbudowy SitaDSS Profi składa się z następujących elementów:
3.1 Korpus podstawowy
3.2 Pierścień uszczelniający

Element spiętrzający SitaDSS Profi składa się z następujących elementów:
4.1 Blokada Airstop
4.2 Pierścień uszczelniający
4.3 Korpus podstawowy

5 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
6 Szyna montażowa SitaDSS Rail
7 Zawieszenie do szyny SitaDSS
8 Zacisk SitaDSS
9 Elektromufa SitaDSS PE
10 Trójnik SitaDSS PE
11 Kolano SitaDSS PE
12 Kształtka redukcyjna SitaDSS PE
13 Rura SitaDSS PE

Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:

uszczelnieniem
izolacją cieplną
paroizolacją
konstrukcją dolną

SitaDSS Profi długi do odwadniania głównego w niewentylowanej konstrukcji dachowej

SitaDSS Profi długi składa się z następujących elementów:
1.1 Złączka wtykowa PE długa z pierścieniem zabezpieczającym
1.2 Korpus podstawowy
1.3 Pierścień mocujący blokadę Airstop
1.4 Koszyk żwirowy
1.5 Airstop

SitaDSS Profi Element nadbudowy składa się z następujących elementów:
2.1 Korpus podstawowy
2.2 Pierścień uszczelniający

3 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
4 Rura SitaPipe ze stali szlachetnej
5 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
6 SitaPipe stal szlachetna adapter mimośrodowy
7 Kolanko SitaPipe ze stali szlachetnej
8 Trójnik SitaPipe ze stali szlachetnej 45°
9 Kątownik mocujący SitaPipe ze stali szlachetnej

Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:

uszczelnieniem
izolacją cieplną
paroizolacją
konstrukcją dolną

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Wybór artykułu

SitaDSS Profi			Numer artykułu
Kołnierz zaciskowy z blokadą Airstop
	DN 56	Kołnierz zaciskowy	140299	Pokaż produkt
	DN 70	Kołnierz zaciskowy	140499	Pokaż produkt

SitaDSS Profi

wpust do odwodnienia podciśnieniowego

Atrybuty

Rysunek techniczny

SitaDSS Profi w niewentylowanej konstrukcji dachowej

SitaDSS Profi z elementem spiętrzającym SitaDSS Profi do odwadniania awaryjnego w niewentylowanej konstrukcji dachowej

SitaDSS Profi długi do odwadniania głównego w niewentylowanej konstrukcji dachowej

Akcesoria

SitaDSS Profi

element nadbudowy

SitaDSS Profi

Kołnierz zaciskowy element nadbudowy

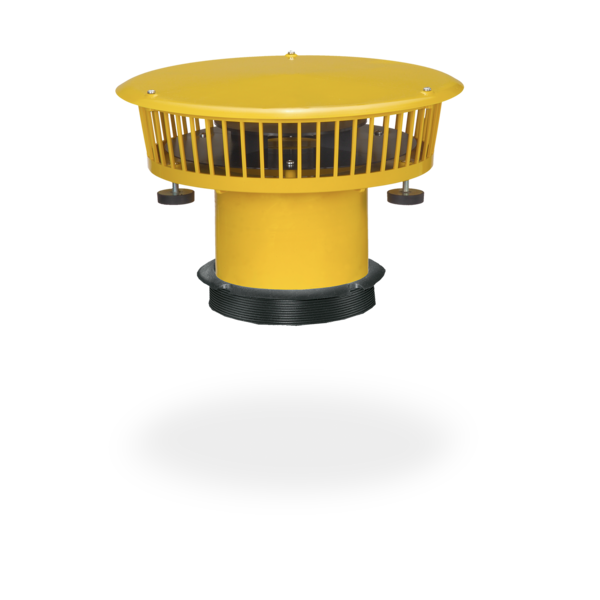

SitaDSS Profi

element spiętrzający

SitaDSS Profi

korpus termoizolacyjny elementu nadbudowy

SitaMore

element grzejny

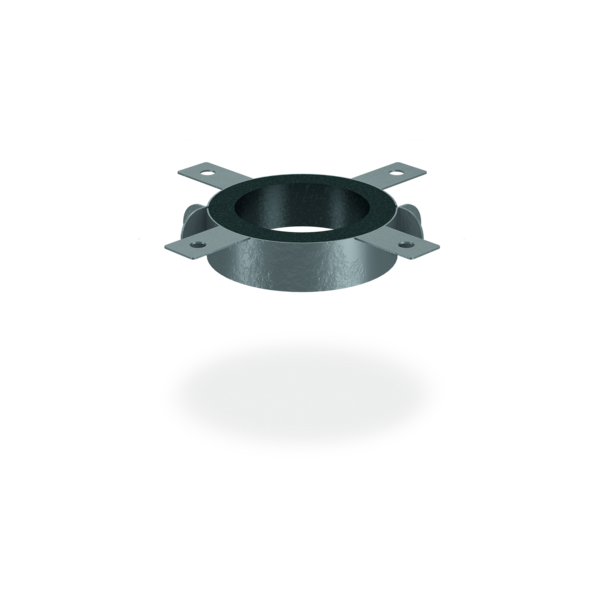

SitaMore
