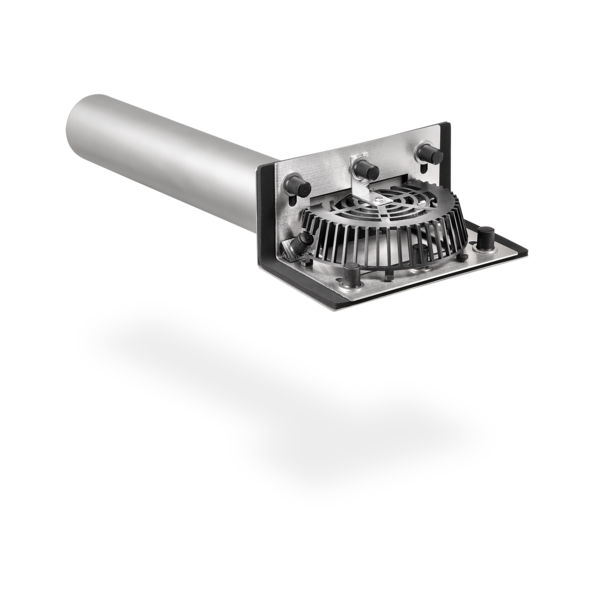

SitaRondo
wpust attykowy
Atrybuty
- Doskonała odporność na warunki atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Wysoka odporność na wstrząsy i uderzenia
- Wykonany z trwałych materiałów

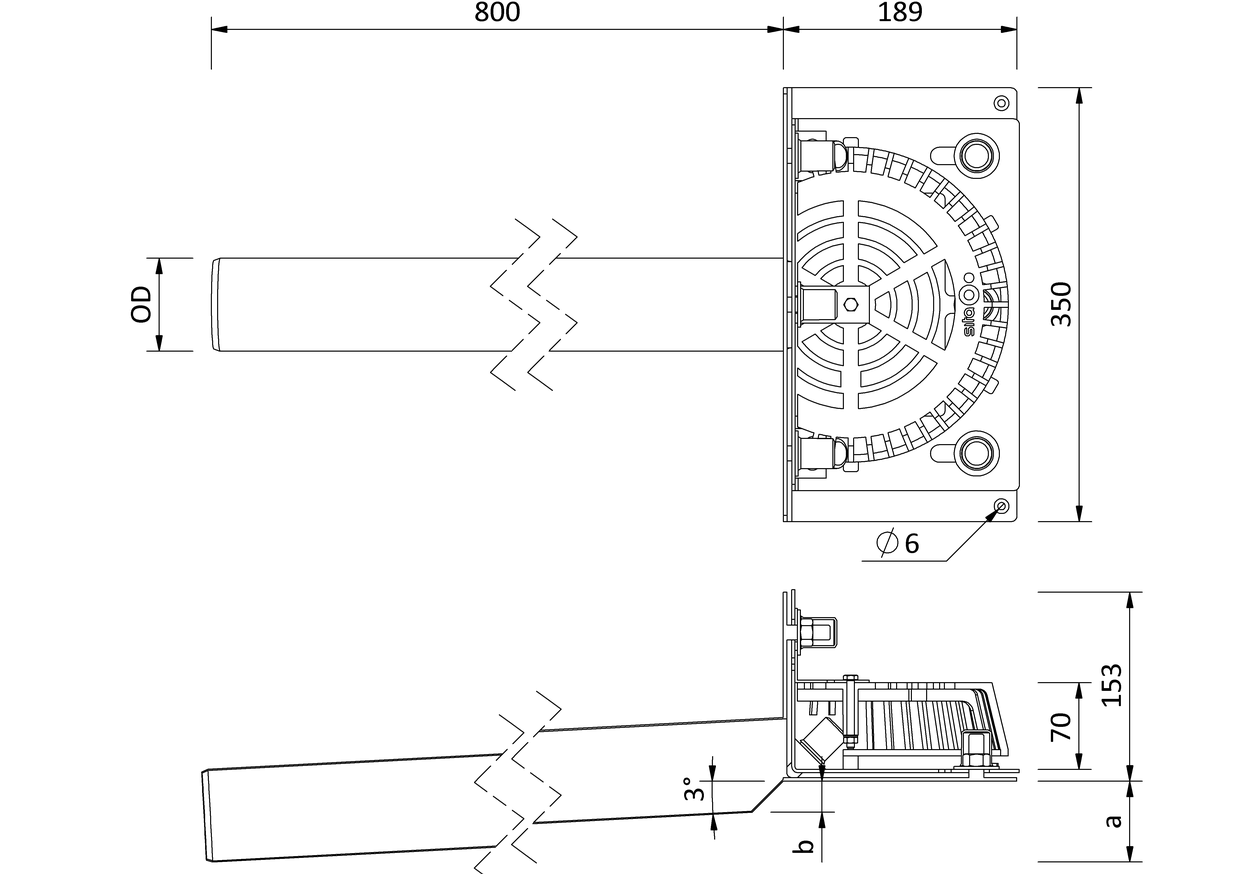

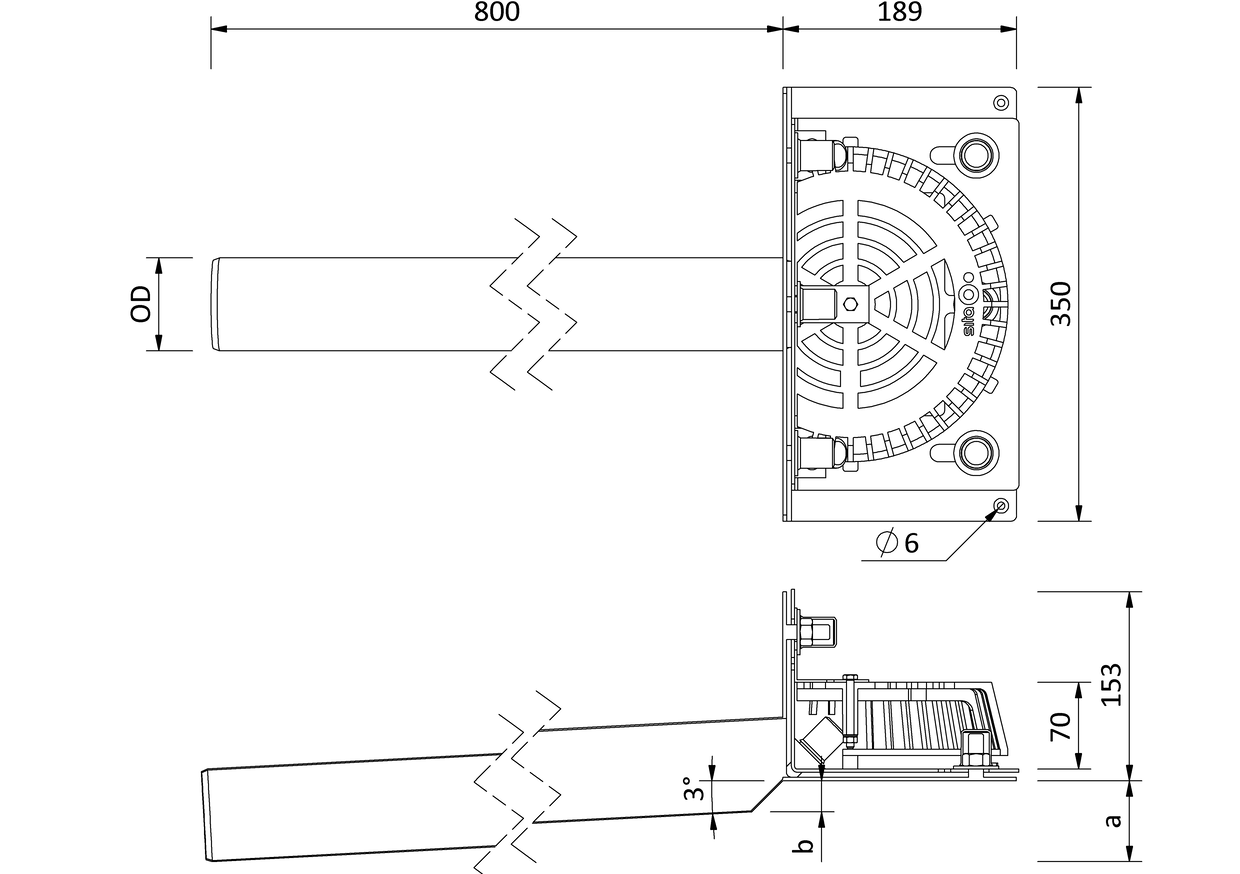

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | Przejście / otwór roboczy (mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 100 | 110 | 170 | 77 | 37 |
| 125 | 125 | 185 | 81 | 42 |
| 50 | 50 | 110 | 57 | 16 |
| 70 | 75 | 135 | 65 | 25 |
Tekst wykonania
Przepływ
Przykłady instalacji
![SitaRondo do odwadniania głównego w niewentylowanej konstrukcji dachowej]( "SitaRondo do odwadniania głównego w niewentylowanej konstrukcji dachowej")
![SitaRondo w wyższym położeniu w niewentylowanej konstrukcji dachowej]( "SitaRondo w wyższym położeniu w niewentylowanej konstrukcji dachowej")
![SitaRondo zamontowany w wyższym położeniu z rurą spustową w niewentylowanej konstrukcji dachowej]( "SitaRondo zamontowany w wyższym położeniu z rurą spustową w niewentylowanej konstrukcji dachowej")
Wybór artykułu
SitaRondo wpust attykowy ze stali szlachetnej, numer materiału 1.4301, z króćcem 800 mm, nachylenie króćca 3°, o średnicach DN 50, DN 70, DN 100 i DN 125, z konstrukcją z z kołnierzem zaciskowym do mechanicznego montażu membran dachowych, z kołnierzami uszczelniającymi, trzpieniem gwintowanym M12, podkładkami, nakrętkami, pokrywami zabezpieczającymi i koszykiem żwirowym. Element dostarczany gotowy do montażu.
Wydajność zgodna z PN EN 1253-2 in l/s
Ppoziom magazynowania wody (mm)
Średnica nominalna DN
5
10
15
20
25
30
35
40
45
50
55
60
65
50
-
0,2
0,3
0,4
0,5
0,6
0,6
0,7
0,7
0,8
0,8
0,9
0,9
70
0,2
0,3
0,4
0,5
0,8
1
1,2
1,3
1,5
2
2
2
2
100
-
0,5
0,7
0,8
1,2
1,6
1,9
2,2
2,4
2,7
2,9
3,3
3,6
125
-
-
0,5
0,8
1,2
1,5
1,7
2
2,4
2,7
3,1
3,5
4
Wydajność odpływu zgodna z PN EN 1253-2 z pionem spustowym o długości 4 metrów in l/s
|
Ppoziom magazynowania wody (mm) |
||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | 5 mm | 10 mm | 15 mm | 20 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm | 65 mm | 50 | - | t4 0,2 l/s | t4 0,3 l/s | t4 0,5 l/s | t4 0,6 l/s | t4 0,7 l/s | t4 0,9 l/s | t4 0,9 l/s | t4 1 l/s | t4 1,1 l/s | t4 1,1 l/s | t4 1,2 l/s | t4 1,2 l/s | 70 | - | t4 0,2 l/s | t4 0,4 l/s | t4 0,6 l/s | t4 0,7 l/s | t4 1 l/s | t4 1,2 l/s | t4 1,6 l/s | t4 1,9 l/s | t4 2,5 l/s | t4 3 l/s | t4 3 l/s | t4 3 l/s | 100 | - | t4 0,3 l/s | t4 0,6 l/s | t4 0,8 l/s | t4 1,1 l/s | t4 1,5 l/s | t4 1,8 l/s | t4 2,2 l/s | t4 2,5 l/s | t4 3,1 l/s | t4 3,7 l/s | t4 4,1 l/s | t4 4,5 l/s | 125 | - | t3 0,3 l/s | t3 0,7 l/s | t3 1 l/s | t3 1,3 l/s | t3 1,7 l/s | t3 2,1 l/s | t3 2,7 l/s | t3 3,2 l/s | t3 3,7 l/s | t3 4,1 l/s | t3 4,5 l/s | t3 4,9 l/s |

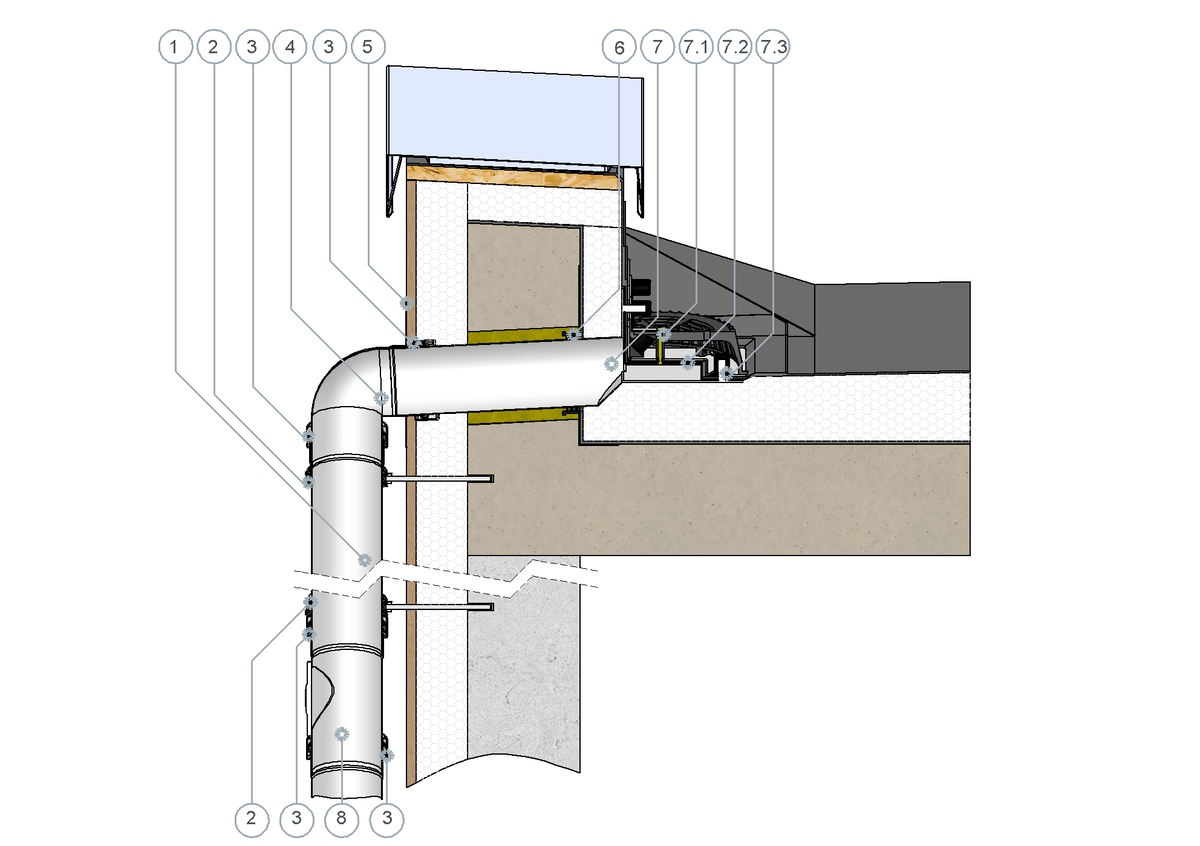

SitaRondo do odwadniania głównego w niewentylowanej konstrukcji dachowej
1 rura ze stali szlachetnej SitaPipe
2 obejma do rur ze stali szlachetnej SitaPipe
3 obejma bezpieczeństwa z stali szlachetnej SitaPipe
4 kolano z stali szlachetnej SitaPipe 87,5°
5 płyta fasadowa SitaAttika
6 płyta paroizolacyjna flex SitaMore
SitaRondo składa się z następujących elementów:
7.1 osadnik żwirowy z uchwytem mocującym
7.2 luźny kołnierz z kołnierzami uszczelniającymi
7.3 podkładki, nakrętki i pokrywy ochronne
2 obejma do rur ze stali szlachetnej SitaPipe
3 obejma bezpieczeństwa z stali szlachetnej SitaPipe
4 kolano z stali szlachetnej SitaPipe 87,5°
5 płyta fasadowa SitaAttika
6 płyta paroizolacyjna flex SitaMore
SitaRondo składa się z następujących elementów:
7.1 osadnik żwirowy z uchwytem mocującym
7.2 luźny kołnierz z kołnierzami uszczelniającymi
7.3 podkładki, nakrętki i pokrywy ochronne
8 rura czyszcząca ze stali szlachetnej SitaPipe
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją termiczną
- paroizolacją
- dolną konstrukcją
- otworem w attyce z taśmą uszczelniającą

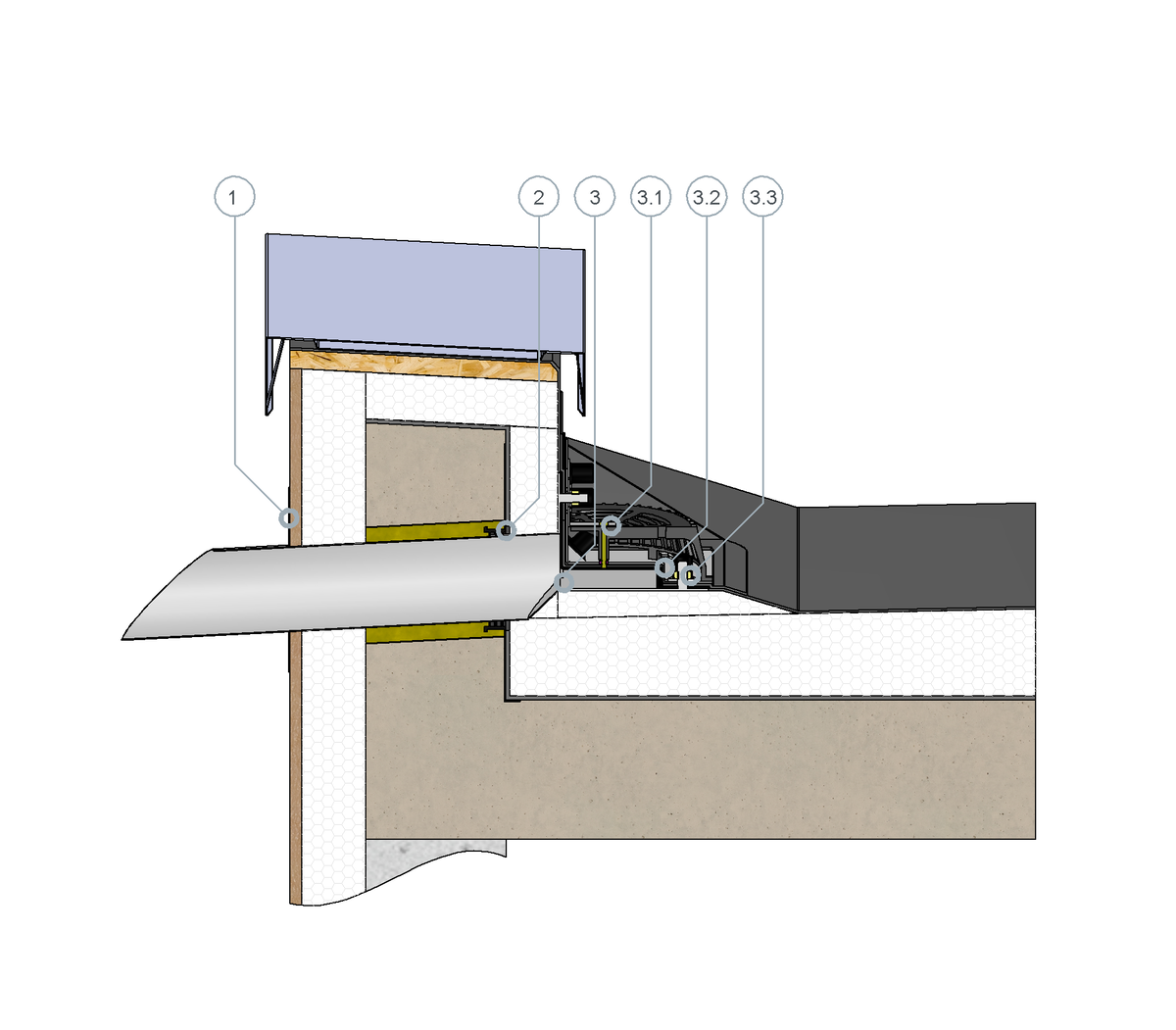

SitaRondo w wyższym położeniu w niewentylowanej konstrukcji dachowej
1 maskownica do fasad SitaAttika
2 płyta paroizolacyjna SitaMore elastyczna
SitaRondo składający się z następujących elementów:
3.1 osadnik żwiru z uchwytem mocującym
3.2 luźny kołnierz z kołnierzami uszczelniającymi
3.3 podkładki, nakrętki i pokrywy ochronne
2 płyta paroizolacyjna SitaMore elastyczna
SitaRondo składający się z następujących elementów:
3.1 osadnik żwiru z uchwytem mocującym
3.2 luźny kołnierz z kołnierzami uszczelniającymi
3.3 podkładki, nakrętki i pokrywy ochronne
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją termiczną
- paroizolacją
- dolną konstrukcją
- otworem w attyce z taśmą uszczelniającą
SitaRondo zamontowany w wyższym położeniu z rurą spustową w niewentylowanej konstrukcji dachowej
1 Rura SitaPipe ze stali szlachetnej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 SitaPipe stal szlachetna kolanko 87,5°
5 SitaAttika maskownica do fasad
6 SitaMore płyta paroizolacyjna elastyczna
SitaRondo składa się z następujących elementów:
7.1 Koszyk żwirowy z kątownikiem mocującym
7.2 Kołnierz zaciskowy i kołnierze uszczelniające
7.3 Podkładki, nakrętki i pokrywy ochronne
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 SitaPipe stal szlachetna kolanko 87,5°
5 SitaAttika maskownica do fasad
6 SitaMore płyta paroizolacyjna elastyczna
SitaRondo składa się z następujących elementów:
7.1 Koszyk żwirowy z kątownikiem mocującym
7.2 Kołnierz zaciskowy i kołnierze uszczelniające
7.3 Podkładki, nakrętki i pokrywy ochronne
8 SitaPipe stal szlachetna kolanko 45°
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą
| SitaRondo | Numer artykułu | |||
|---|---|---|---|---|
|
|
||||
| DN 50 | 0 mm | 182099 | Pokaż produkt | |
| DN 70 | 0 mm | 182299 | Pokaż produkt | |
| DN 100 | 0 mm | 182499 | Pokaż produkt | |
| DN 125 | 0 mm | 182699 | Pokaż produkt |
+
