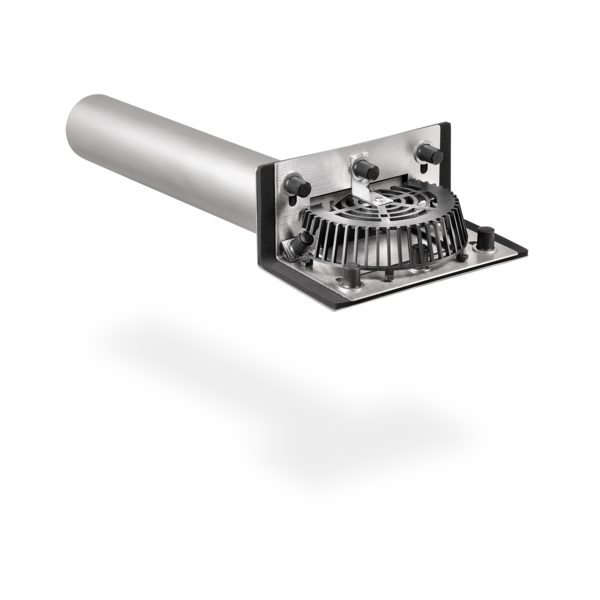

SitaRondo
Afvoerkolk doorheen de dakopstand
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

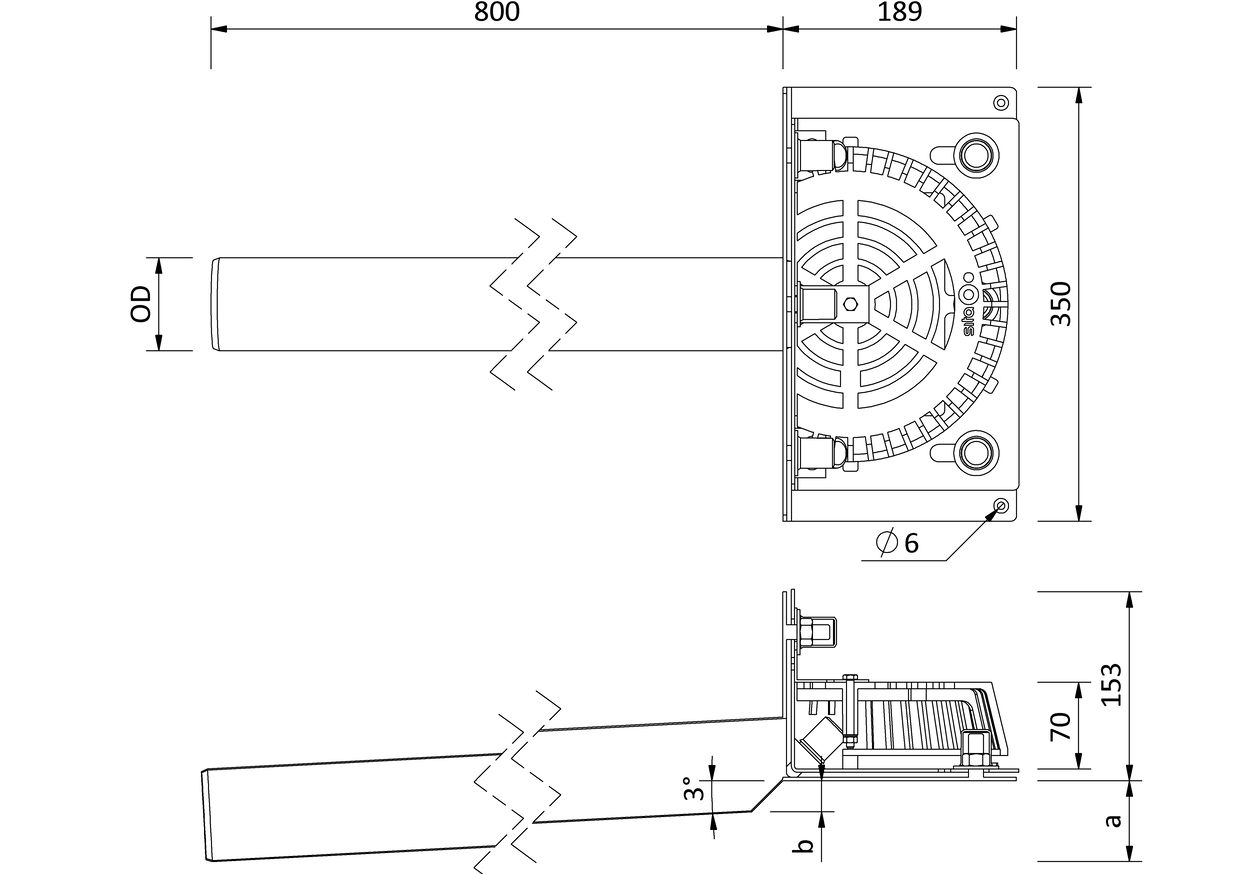

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 100 | 110 | 170 | 76 | 37 |
| 50 | 50 | 110 | 57 | 16 |
| 70 | 75 | 135 | 65 | 25 |
| 125 | 125 | 185 | 81 | 42 |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Afvoercapaciteit conform NBN EN 1253-2 met 4 m lange afvoerleiding in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
Artikelselectie
SitaRondo afvoerkolk doorheen de dakopstand, uit roestvrij staal (materiaalnummer 1.4301). Met een uitloop van 800 mm onder ingebouwde helling van 3°. Nominale diameter DN 50, DN 70, DN 100 en DN 125, Ontwerp met schroefflens voor het inklemmen van bitumineuze, kunststof en rubberen dakdichtingsbanen. Met afdichtslabben, schroefbouten M12, sluitringen, moeren, beschermkappen en bladvanger. Leveren en plaatsen volgens de regels der kunst.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.6 | 0.7 | 0.7 | 0.8 | 0.8 | 0.9 | 0.9 | 1 | 1 | 1 | 1.1 | 1.1 | 1.2 | 1.2 |
| 70 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 1 | 1.2 | 1.3 | 1.5 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| 100 | 0.3 | 0.5 | 0.7 | 0.8 | 1.2 | 1.6 | 1.9 | 2.2 | 2.4 | 2.7 | 2.9 | 3.3 | 3.6 | 3.8 | 4 | 4.3 | 4.5 | 4.5 | 4.5 | 4.5 |
| 125 | 0.2 | 0.3 | 0.5 | 0.8 | 1.2 | 1.5 | 1.7 | 2 | 2.4 | 2.7 | 3.1 | 3.5 | 4 | 4.3 | 4.6 | 4.8 | 5 | 5.3 | 5.6 | 5.6 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.1 | 0.2 | 0.3 | 0.5 | 0.6 | 0.7 | 0.9 | 0.9 | 1 | 1.1 | 1.1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 |
| 70 | 0.1 | 0.2 | 0.4 | 0.6 | 0.7 | 1 | 1.2 | 1.6 | 1.9 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 100 | 0.2 | 0.3 | 0.6 | 0.8 | 1.1 | 1.5 | 1.8 | 2.2 | 2.5 | 3.1 | 3.7 | 4.1 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |
| 125 | 0.2 | 0.3 | 0.7 | 1 | 1.3 | 1.7 | 2.1 | 2.7 | 3.2 | 3.7 | 4.1 | 4.5 | 4.9 | 4.9 | 4.9 | 4.9 | 4.9 | 4.9 | 4.9 | 4.9 |

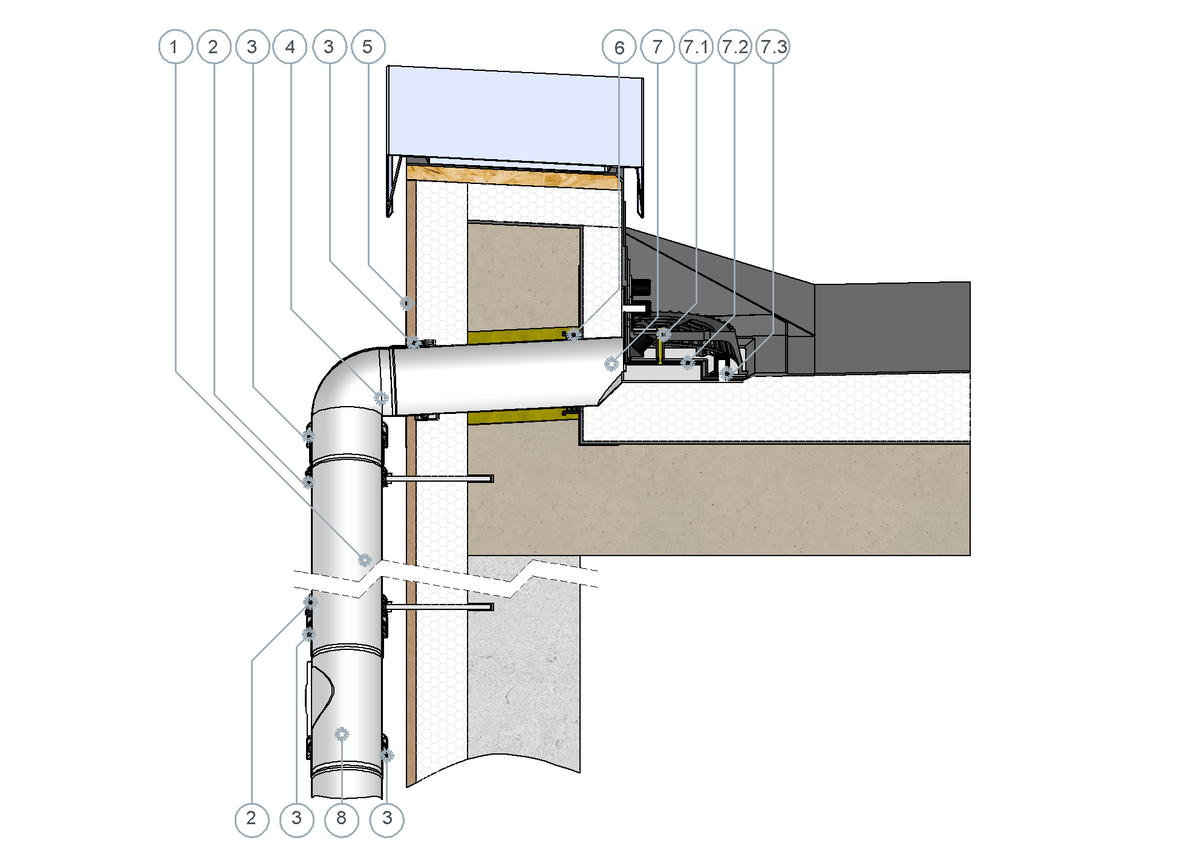

SitaRondo als hoofdafvoer voor ongeventileerde dakconstructies
1 SitaPipe roestvrijstalen buis
2 SitaPipe roestvrijstalen buisklem
3 SitaPipe roestvrijstalen borgklem
4 SitaPipe roestvrijstalen bocht van 87,5°
5 SitaAttika gevelafdekplaat
6 SitaMore dampremmende plaat flex
SitaRondo bestaande uit:
7.1 Grindvanger met bevestigingsbeugel
7.2 Losse flens met afdichtkragen
7.3 Sluitringen, moeren en beschermkappen
2 SitaPipe roestvrijstalen buisklem
3 SitaPipe roestvrijstalen borgklem
4 SitaPipe roestvrijstalen bocht van 87,5°
5 SitaAttika gevelafdekplaat
6 SitaMore dampremmende plaat flex
SitaRondo bestaande uit:
7.1 Grindvanger met bevestigingsbeugel
7.2 Losse flens met afdichtkragen
7.3 Sluitringen, moeren en beschermkappen
8 SitaPipe roestvaststalen reinigingsbuis
Niet-geventileerde dakconstructie volgens de aaRdT met:
- Afdichting
- Warmte-isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband

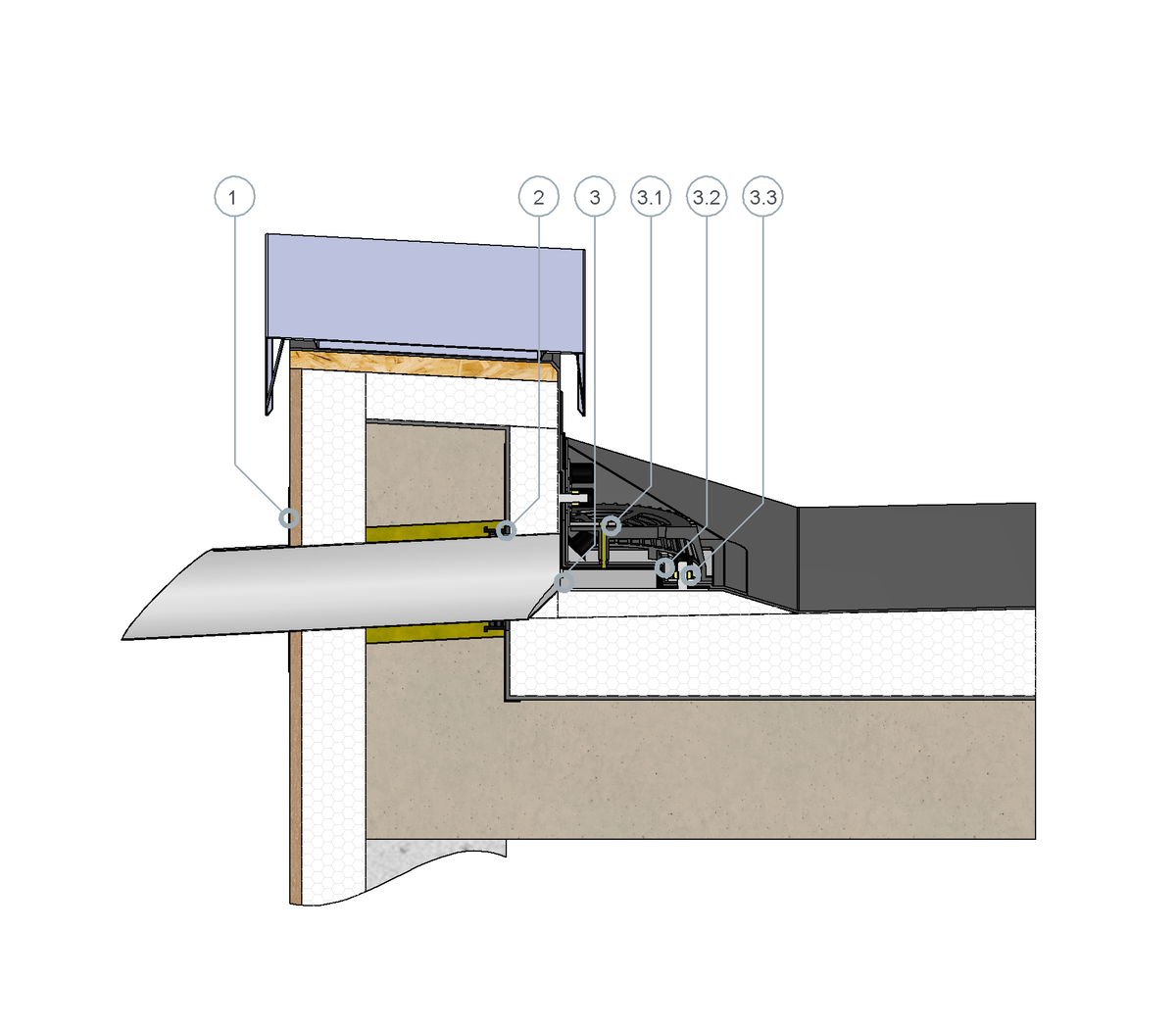

SitaRondo verhoogd ingebouwd voor ongeventileerde dakconstructies
1 SitaAttika gevelafdekplaat
2 SitaMore flexibele dampschermplaat
SitaRondo bestaande uit:
3.1 Grindvanger met bevestigingshoek
3.2 Losse flens met afdichtingsslabben
3.3 Sluitringen, moeren en beschermkappen
2 SitaMore flexibele dampschermplaat
SitaRondo bestaande uit:
3.1 Grindvanger met bevestigingshoek
3.2 Losse flens met afdichtingsslabben
3.3 Sluitringen, moeren en beschermkappen
Niet-geventileerde dakconstructie volgens de aaRdT met:
- Afdichting
- Warmte-isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband
SitaTurbo verhoogd ingebouwd met standleiding voor ongeventileerde dakconstructies
1 SitaPipe buis roestvrij staal
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe bocht 87,5° roestvrij staal
5 SitaAttika gevelafdekplaat
6 SitaMore flexibele dampschermplaat
SitaRondo bestaande uit:
7.1 Bladvanger met bevestigingshaak
7.2 Losse flens en afdichtmanchetten
7.3 Sluitringen, moeren en beschermkappen
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe bocht 87,5° roestvrij staal
5 SitaAttika gevelafdekplaat
6 SitaMore flexibele dampschermplaat
SitaRondo bestaande uit:
7.1 Bladvanger met bevestigingshaak
7.2 Losse flens en afdichtmanchetten
7.3 Sluitringen, moeren en beschermkappen
8 SitaPipe bocht roestvrij staal 45°
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband
| SitaRondo | Artikelnummer | |||
|---|---|---|---|---|
| DN 50 | 0 mm | 182099 | Product tonen | |
| DN 70 | 0 mm | 182299 | Product tonen | |
| DN 100 | 0 mm | 182499 | Product tonen | |
| DN 125 | 0 mm | 182699 | Product tonen |
+
