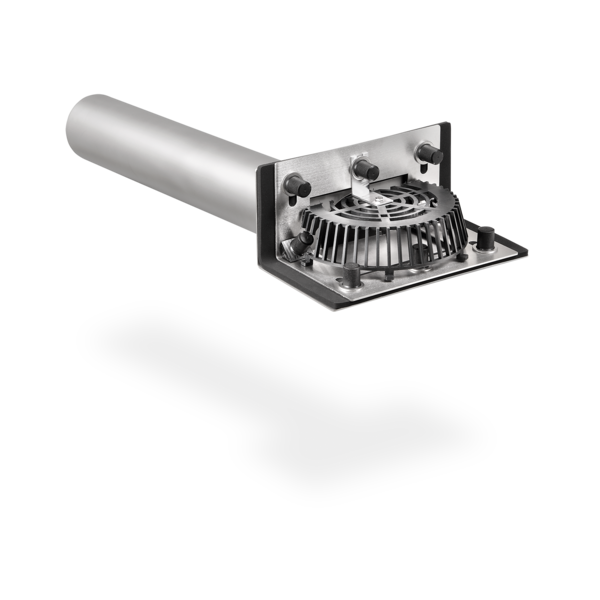

SitaRondo
Attikagully
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

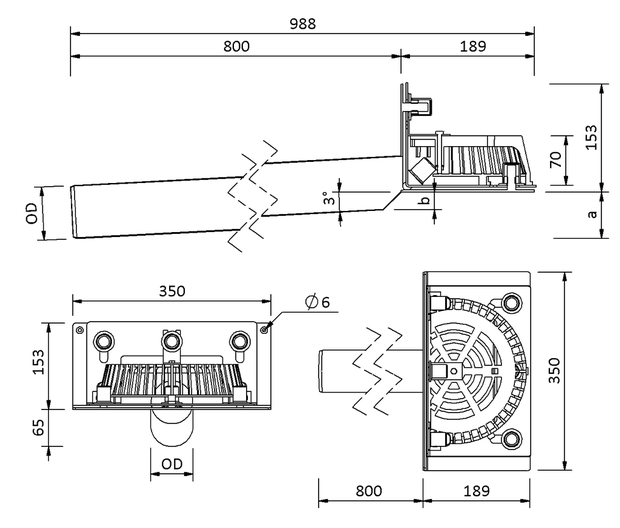

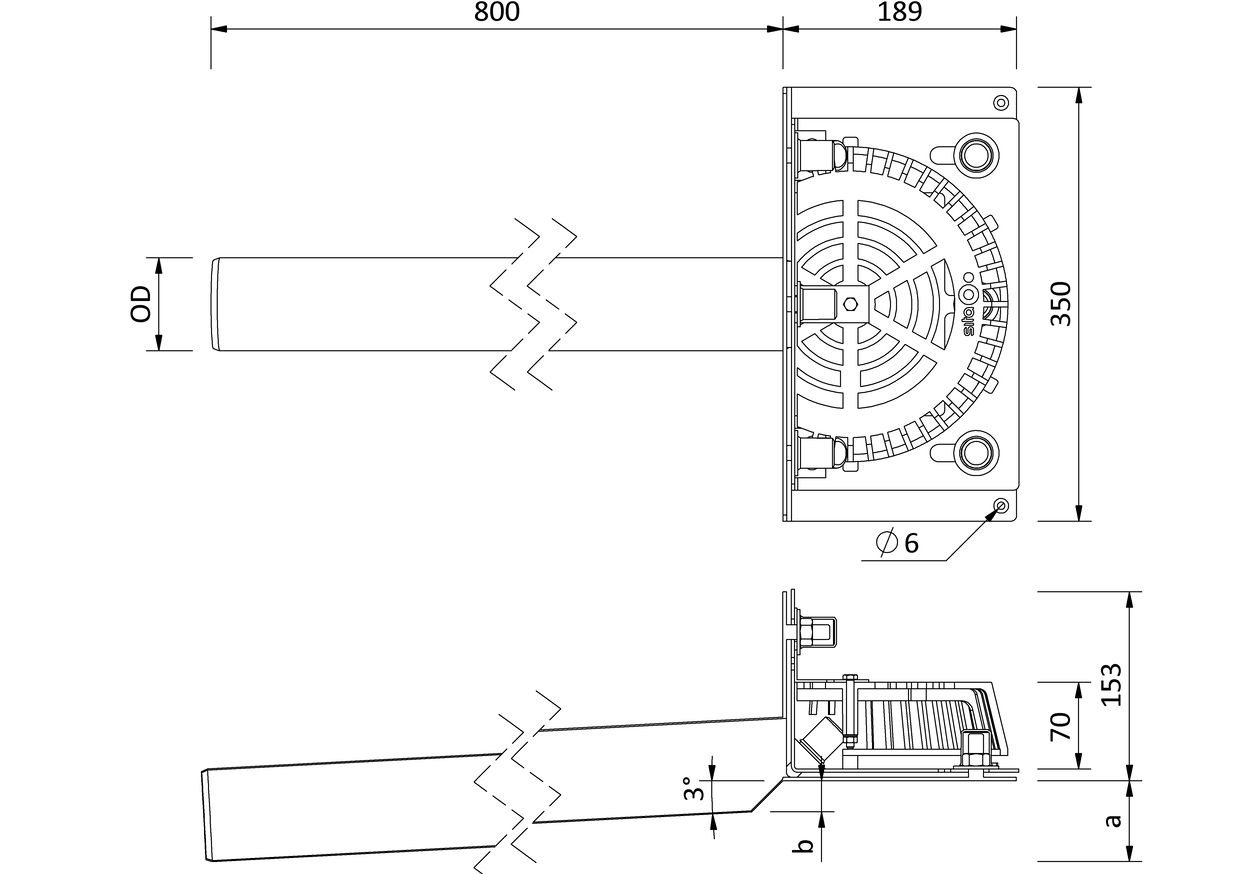

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Durchbruch / Kernbohrung (mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 100 | 110 | 170 | 77 | 37 |
| 125 | 125 | 185 | 81 | 42 |
| 50 | 50 | 110 | 57 | 16 |
| 70 | 75 | 135 | 65 | 25 |
Leistungstext
Abflussmenge
Einbaubeispiele
![SitaRondo für die Hauptentwässerung im nicht belüfteten Dachaufbau]( "SitaRondo für die Hauptentwässerung im nicht belüfteten Dachaufbau")
![SitaRondo erhöht eingebaut im nicht belüfteten Dachaufbau]( "SitaRondo erhöht eingebaut im nicht belüfteten Dachaufbau")
![SitaRondo erhöht eingebaut mit Fallleitung im nicht belüfteten Dachaufbau]( "SitaRondo erhöht eingebaut mit Fallleitung im nicht belüfteten Dachaufbau")
AUSSCHREIBEN.DE
Downloads
Artikelauswahl
SitaRondo Attikagully, aus Edelstahl rostfrei, Werkstoffnummer 1.4301, mit Schraubflansch-Konstruktion, in den Nennweiten DN 50, DN 70, DN 100 und DN 125, 800 mm Stutzenlänge, Stutzenneigung 3°, mit flachem Losflansch und zwei Dichtmanschetten zum Einklemmen von Bitumen-, Kunststoff- oder Kautschukbahnen. Mit Gewindebolzen M12, Unterlegscheiben, Muttern, Schutzkappen und Kiesfang, liefern und fachgerecht einbauen.
Abflussmenge nach DIN EN 1253-2 in l/s
Stauhöhe (mm)
DN
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
50
-
0,2
0,3
0,4
0,5
0,6
0,6
0,7
0,7
0,8
0,8
0,9
0,9
1
1
1
1,1
1,1
1,2
1,2
70
0,2
0,3
0,4
0,5
0,8
1
1,2
1,3
1,5
2
2
2
2
2
2
2
2
2
2
2
100
-
0,5
0,7
0,8
1,2
1,6
1,9
2,2
2,4
2,7
2,9
3,3
3,6
3,8
4
4,3
4,5
4,5
4,5
4,5
125
-
-
0,5
0,8
1,2
1,5
1,7
2
2,4
2,7
3,1
3,5
4
4,3
4,6
4,8
5
5,3
5,6
5,6
Abflussmenge nach DIN EN 1253-2 mit 4 Meter Fallleitung in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
|
Stauhöhe (mm) |
||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | 5 mm | 10 mm | 15 mm | 20 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm | 65 mm | 70 mm | 75 mm | 80 mm | 85 mm | 90 mm | 95 mm | 100 mm | 50 | - | 0,2 l/s | 0,3 l/s | 0,5 l/s | 0,6 l/s | 0,7 l/s | 0,9 l/s | 0,9 l/s | 1 l/s | 1,1 l/s | 1,1 l/s | 1,2 l/s | 1,2 l/s | 1,2 l/s | 1,2 l/s | 1,2 l/s | 1,2 l/s | 1,2 l/s | 1,2 l/s | 1,2 l/s | 70 | - | 0,2 l/s | 0,4 l/s | 0,6 l/s | 0,7 l/s | 1 l/s | 1,2 l/s | 1,6 l/s | 1,9 l/s | 2,5 l/s | 3 l/s | 3 l/s | 3 l/s | 3 l/s | 3 l/s | 3 l/s | 3 l/s | 3 l/s | 3 l/s | 3 l/s | 100 | - | 0,3 l/s | 0,6 l/s | 0,8 l/s | 1,1 l/s | 1,5 l/s | 1,8 l/s | 2,2 l/s | 2,5 l/s | 3,1 l/s | 3,7 l/s | 4,1 l/s | 4,5 l/s | 4,5 l/s | 4,5 l/s | 4,5 l/s | 4,5 l/s | 4,5 l/s | 4,5 l/s | 4,5 l/s | 125 | - | 0,3 l/s | 0,7 l/s | 1 l/s | 1,3 l/s | 1,7 l/s | 2,1 l/s | 2,7 l/s | 3,2 l/s | 3,7 l/s | 4,1 l/s | 4,5 l/s | 4,9 l/s | 4,9 l/s | 4,9 l/s | 4,9 l/s | 4,9 l/s | 4,9 l/s | 4,9 l/s | 4,9 l/s |

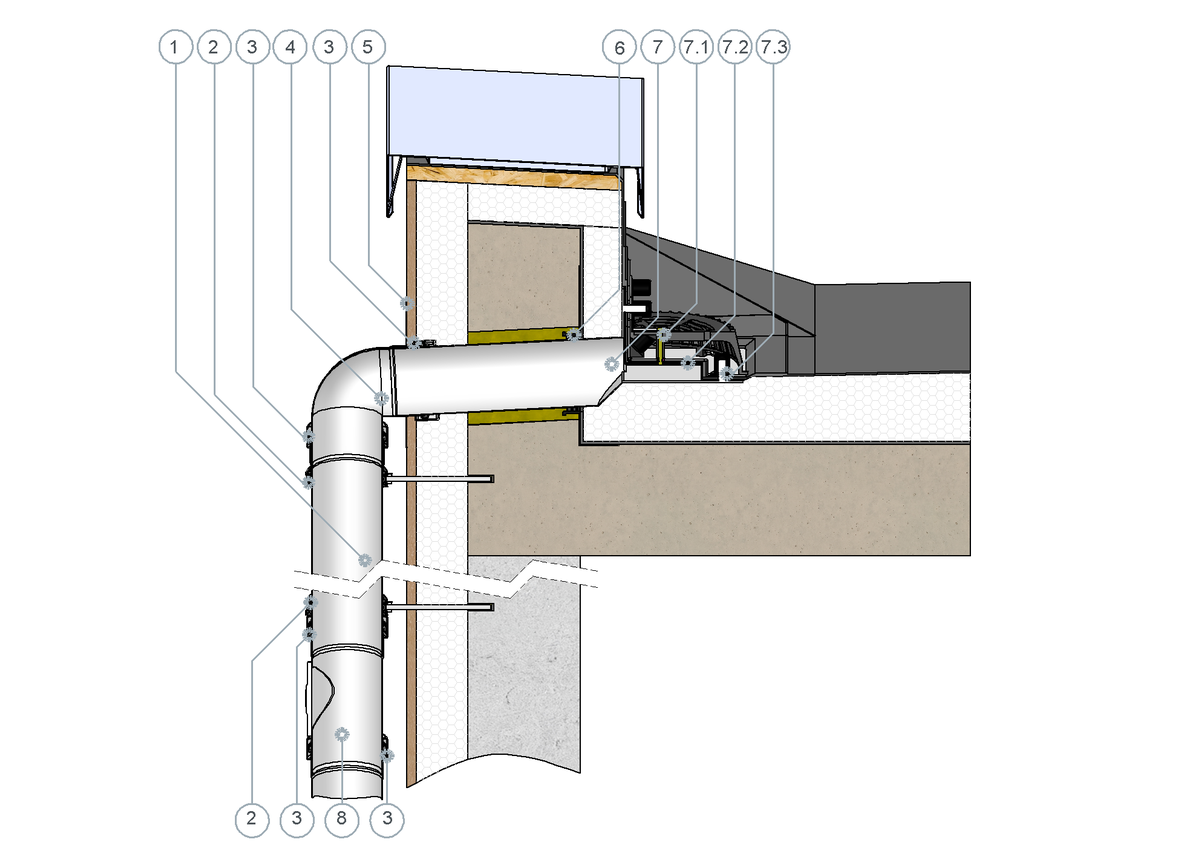

SitaRondo für die Hauptentwässerung im nicht belüfteten Dachaufbau
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen 87,5°
5 SitaAttika Fassaden-Abdeckplatte
6 SitaMore Dampfsperrplatte flex
SitaRondo bestehend aus:
7.1 Kiesfang mit Befestigungswinkel
7.2 Losflansch mit Dichtmanschetten
7.3 Unterlegscheiben, Muttern und Schutzkappen
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen 87,5°
5 SitaAttika Fassaden-Abdeckplatte
6 SitaMore Dampfsperrplatte flex
SitaRondo bestehend aus:
7.1 Kiesfang mit Befestigungswinkel
7.2 Losflansch mit Dichtmanschetten
7.3 Unterlegscheiben, Muttern und Schutzkappen
8 SitaPipe Edelstahl Reinigungsrohr
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband

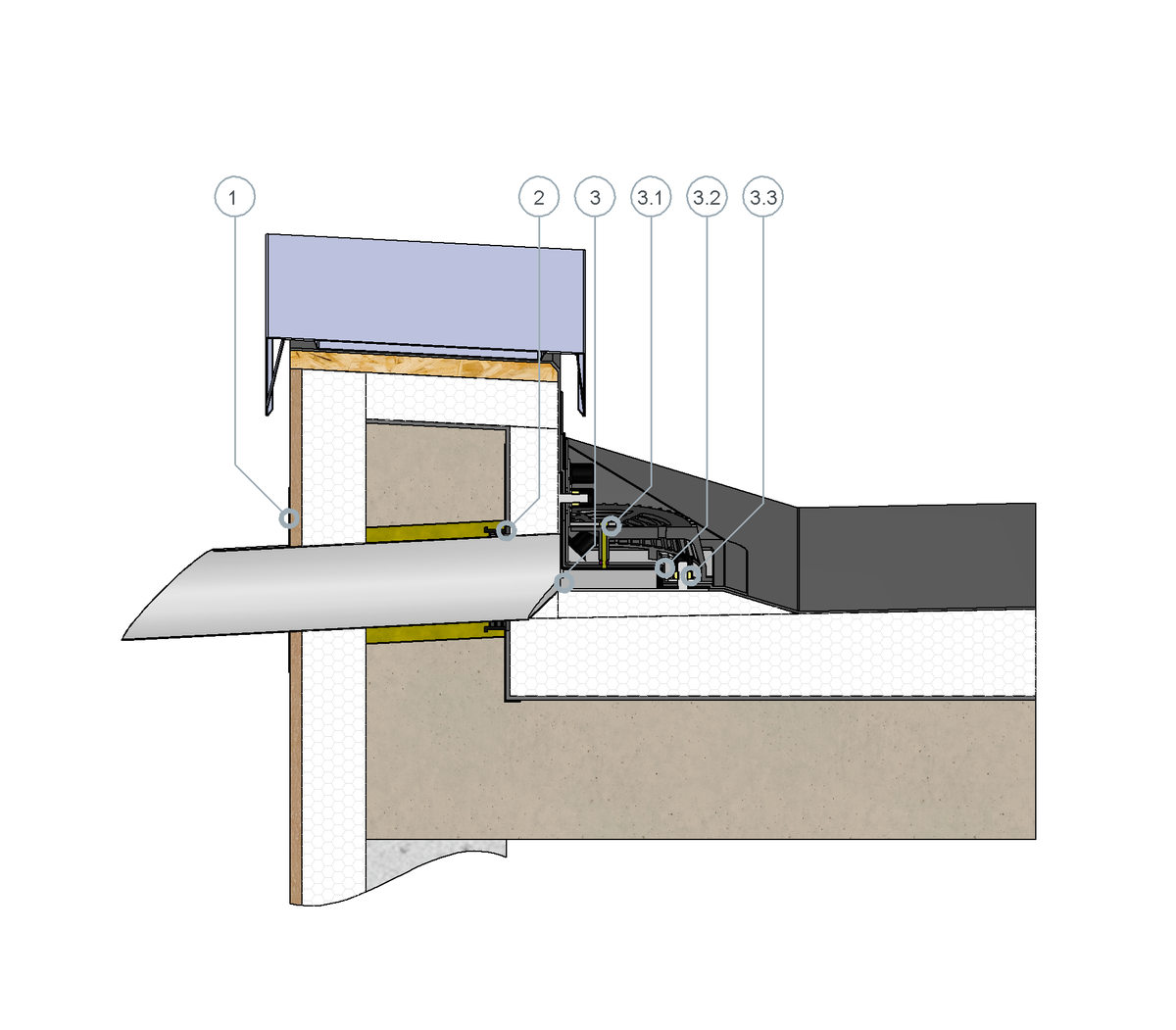

SitaRondo erhöht eingebaut im nicht belüfteten Dachaufbau
1 SitaAttika Fassaden-Abdeckplatte
2 SitaMore Dampfsperrplatte flex
SitaRondo bestehend aus:
3.1 Kiesfang mit Befestigungswinkel
3.2 Losflansch mit Dichtmanschetten
3.3 Unterlegscheiben, Muttern und Schutzkappen
2 SitaMore Dampfsperrplatte flex
SitaRondo bestehend aus:
3.1 Kiesfang mit Befestigungswinkel
3.2 Losflansch mit Dichtmanschetten
3.3 Unterlegscheiben, Muttern und Schutzkappen
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
SitaRondo erhöht eingebaut mit Fallleitung im nicht belüfteten Dachaufbau
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen 87,5°
5 SitaAttika Fassaden-Abdeckplatte
6 SitaMore Dampfsperrplatte flex
SitaRondo bestehend aus:
7.1 Kiesfang mit Befestigungswinkel
7.2 Losflansch und Dichtmanschetten
7.3 Unterlegscheiben, Muttern und Schutzkappen
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen 87,5°
5 SitaAttika Fassaden-Abdeckplatte
6 SitaMore Dampfsperrplatte flex
SitaRondo bestehend aus:
7.1 Kiesfang mit Befestigungswinkel
7.2 Losflansch und Dichtmanschetten
7.3 Unterlegscheiben, Muttern und Schutzkappen
8 SitaPipe Edelstahl Bogen 45°
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Info (PDF)
PDF Tech_Info_SitaRondo.pdfTechnische Zeichnungen
PDF TechnischeZeichnung_182099_de.pdf PDF TechnischeZeichnung_182299_de.pdf PDF TechnischeZeichnung_182499_de.pdf PDF TechnischeZeichnung_182699_de.pdf DWG TZ_DB_SitaRondo_DN50_mit_Losflansch.DWG DWG TZ_DB_SitaRondo_DN75_mit_Losflansch.DWG DWG TZ_DB_SitaRondo_DN100_mit_Losflansch.DWG DWG TZ_DB_SitaRondo_DN125_mit_Losflansch.DWGEinbauanleitung
PDF Einbauanleitung_SitaRondo_SitaSpy_E280028.pdf| SitaRondo | Artikel Nr. | |||
|---|---|---|---|---|
|
|
||||
| DN 50 | 0 mm | 182099 | Zum Produkt | |
| DN 70 | 0 mm | 182299 | Zum Produkt | |
| DN 100 | 0 mm | 182499 | Zum Produkt | |
| DN 125 | 0 mm | 182699 | Zum Produkt |
+
