SitaGreen
für Extensivbegrünung
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV-/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

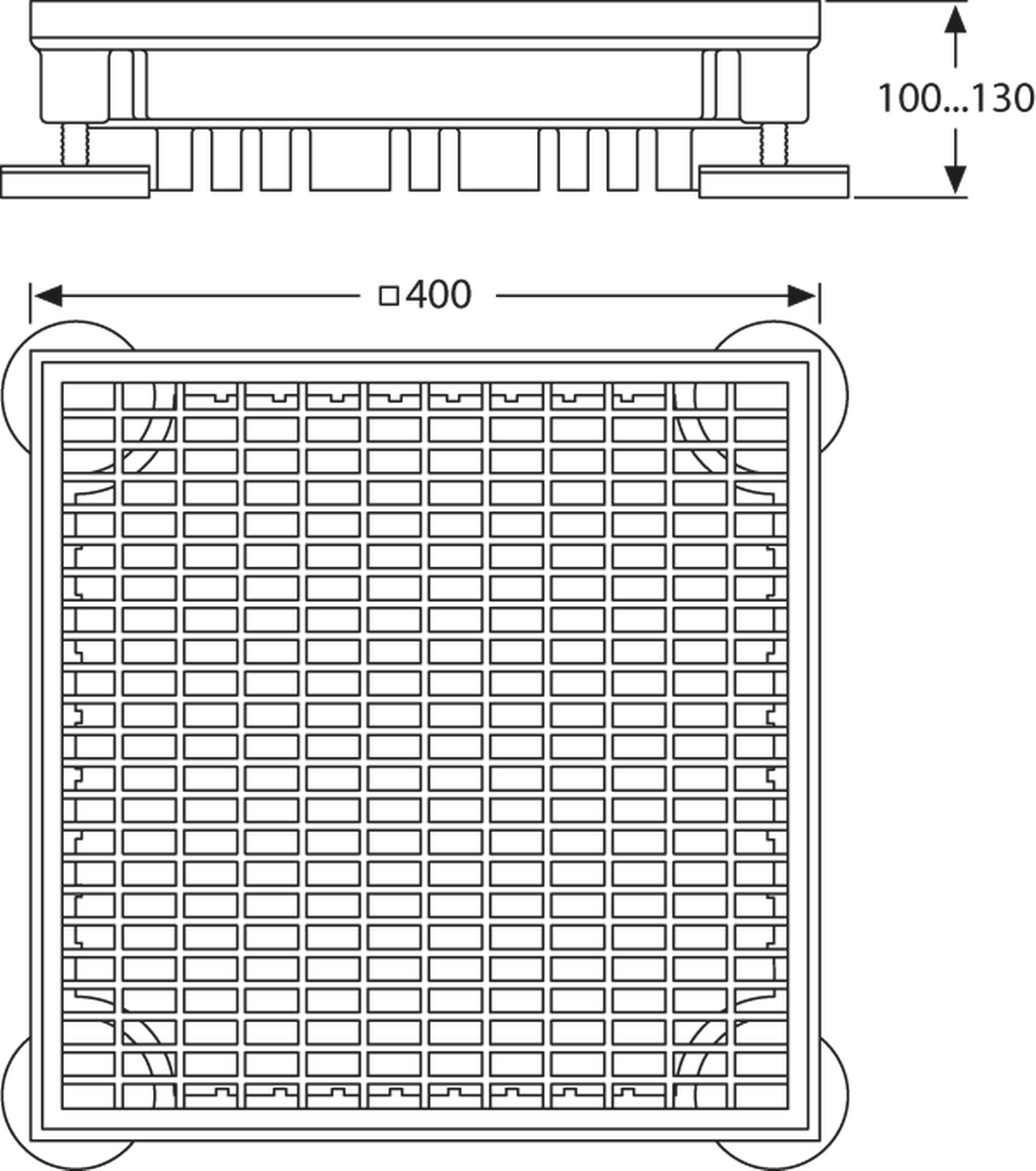

Technische Zeichnung
| Höheneinstellung min (mm) | Höheneinstellung max (mm) |
|---|---|
| 100 | 130 |
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
DWG TZ_DB_SitaGreen_Gruendachschacht.DWG
Artikelauswahl
SitaGreen Gründachschacht, aus Polyurethan, mit feuerverzinktem Endrost, Maschenweite 9 mm x 32 mm und vier höheneinstellbaren Gummifüßen, für eine stufenlose Höheneinstellung von 100–130 mm, Belastungsklasse L15, liefern und fachgerecht einbauen.
SitaStandard Hauptentwässerung im nicht belüfteten Dachaufbau mit Begrünung
1 SitaStandard Dämmkörper
2 SitaStandard senkrecht
SitaStandard Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaGreen Gründachschacht bestehend aus:
4.1 Revisionsrost
4.2 Grundkörper
4.3 höhenverstellbare Gummimetallpuffer
5 SitaStandard Dämmkörper Aufstockelement
2 SitaStandard senkrecht
SitaStandard Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaGreen Gründachschacht bestehend aus:
4.1 Revisionsrost
4.2 Grundkörper
4.3 höhenverstellbare Gummimetallpuffer
5 SitaStandard Dämmkörper Aufstockelement
Nicht belüfteter Dachaufbau mit Begrünung nach den aaRdT mit:
- Dachbegrünung nach Systemanbieter
- Drainagematte
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaStandard senkrecht mit SitaGreen Gründachschacht für die Hauptentwässerung im Umkehrdach
1 SitaStandard Dämmkörper
2 SitaStandard senkrecht
3 SitaStandard Aufstockelement ohne Dichtring
SitaGreen Gründachschacht bestehend aus:
4.1 Revisionsrost
4.2 Grundkörper
4.3 höhenverstellbare Gummimetallpuffer
2 SitaStandard senkrecht
3 SitaStandard Aufstockelement ohne Dichtring
SitaGreen Gründachschacht bestehend aus:
4.1 Revisionsrost
4.2 Grundkörper
4.3 höhenverstellbare Gummimetallpuffer
Umkehrdachaufbau nach den aaRdT mit:
- Dachbegrünung nach Systemanbieter
- Filtervlies
- Drainagematte
- Bautenschutzmatte
- XPS Wärmedämmung
- Abdichtung
- Unterkonstruktion

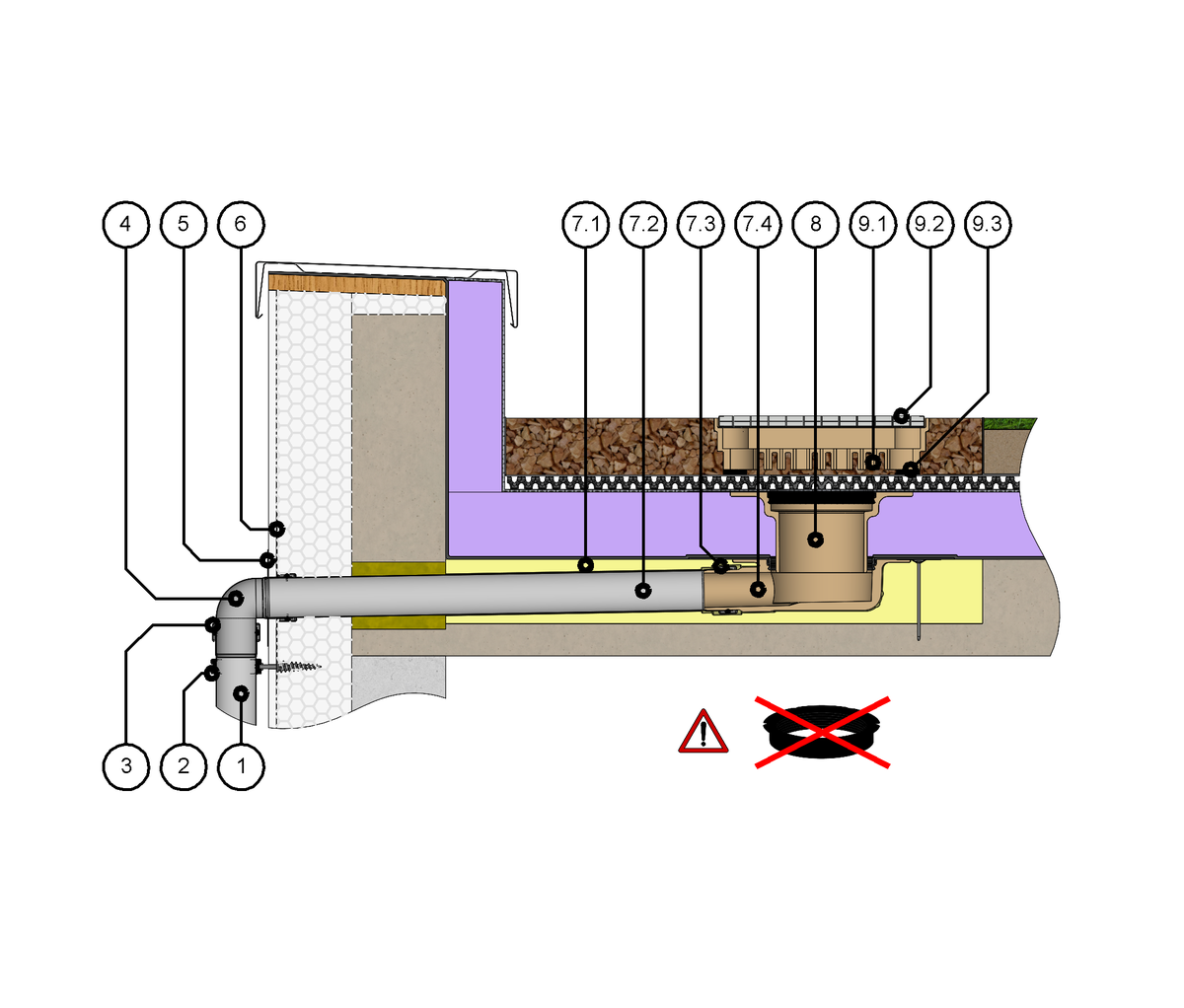

SitaIndra mit SitaGreen Gründachschacht für die Hauptentwässerung im Umkehrdach
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen 87,5°
5 SitaAttika Fassaden-Abdeckplatte
6 SitaMore Dichtmanschette
SitaIndra ohne Kiesfang bestehend aus:
7.1 Dämmkörper
7.2 Rohr
7.3 Sicherungsschelle
7.4 Grundkörper mit Wunschanschlussmanschette
8 SitaStandard Aufstockelement mit Wunschanschlussmanschette
SitaGreen Gründachschacht bestehend aus:
9.1 Grundkörper
9.2 Gitterrost
9.3 höhenverstellbaren Gummimetallpuffern
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen 87,5°
5 SitaAttika Fassaden-Abdeckplatte
6 SitaMore Dichtmanschette
SitaIndra ohne Kiesfang bestehend aus:
7.1 Dämmkörper
7.2 Rohr
7.3 Sicherungsschelle
7.4 Grundkörper mit Wunschanschlussmanschette
8 SitaStandard Aufstockelement mit Wunschanschlussmanschette
SitaGreen Gründachschacht bestehend aus:
9.1 Grundkörper
9.2 Gitterrost
9.3 höhenverstellbaren Gummimetallpuffern
Umkehrdach nach den aaRdT bestehend aus:
- Dachbegrünung nach Systemanbieter
- Filtervlies
- Drainage
- wasserableitende Trennlage
- XPS Wärmedämmung
- Abdichtung
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Zeichnungen
PDF TechnischeZeichnung_230040_de.pdfDWG TZ_DB_SitaGreen_Gruendachschacht.DWG
| SitaGreen | Artikel Nr. | ||
|---|---|---|---|
| 130 mm | 230040 | Zum Produkt |
+
