SitaCompact
Balkon- und Terrassengully
- Produkte
SitaCompact
Balkon- und Terrassengully
Nennweite DN | Außendurchmesser OD (mm) | Durchbruch / Kernbohrung (mm) |
---|---|---|
50 | 50 | 153 |
Leistungstext
Abflussmenge
Abflussmenge nach DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
DWG TZ_DB_SitaCompact_Fluid_senkrecht_DN50.DWG
Artikelauswahl
SitaCompact Fluid, senkrecht, aus Polyurethan, wärmegedämmt, nach DIN EN 1253-2, für Flüssigkunststoffabdichtungen, in der Nennweite DN 50. Zum direkten Anschluss an Rohre mit Steckmuffe zur Freispiegelentwässerung, liefern und fachgerecht einbauen.
Stauhöhe (mm) | ||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nennweite DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
50 | 0.4 | 0.9 | 1.4 | 1.9 | 2.4 | 3.3 | 4.2 | 5 | 5.7 | 6.2 | 6.6 | 6.7 | 6.8 | 6.8 | 6.8 | 6.8 | 6.8 | 6.8 | 6.8 | 6.8 |

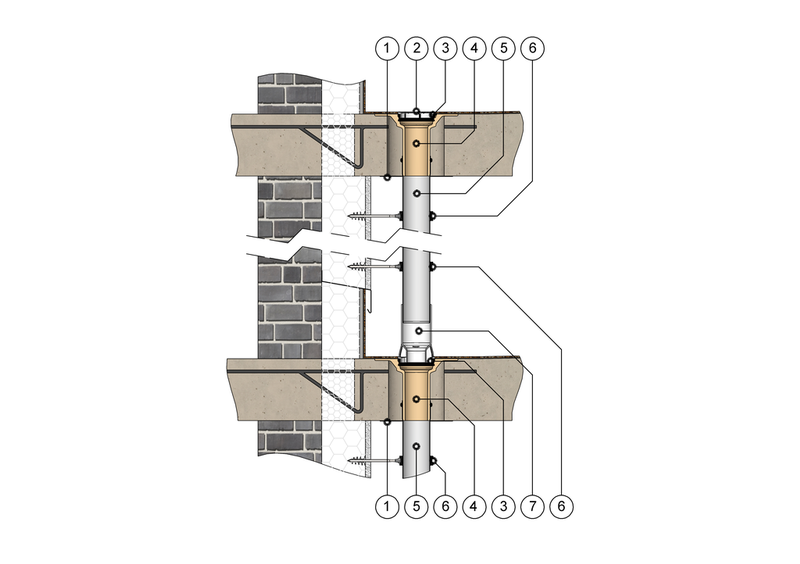

SitaCompact Fluid Linienentwässerung bei Balkonen mit Flüssigkunststoffabdichtung
1 SitaAttika Abdeckplatte
2 SitaCompact Fluid Flachrost
3 SitaCompact Fluid Aufsatzrahmen
4 SitaCompact Fluid
5 SitaPipe Edelstahlrohr
6 SitaPipe Edelstahl Rohrschelle
7 SitaCompact Fluid Rohraufnahme
2 SitaCompact Fluid Flachrost
3 SitaCompact Fluid Aufsatzrahmen
4 SitaCompact Fluid
5 SitaPipe Edelstahlrohr
6 SitaPipe Edelstahl Rohrschelle
7 SitaCompact Fluid Rohraufnahme
Dachaufbau 1 & 2 mit Flüssigkunststoff nach den aaRdT mit:
- Abdichtung mit Flüssigkunststoff
- Unterkonstruktion
SitaCompact Fluid Linienentwässerung bei Balkonen mit Flüssigkunststoffabdichtung und Plattenbelag
1 SitaPipe Edelstahl Rohr
2 SitaAttika Fassaden-Abdeckplatte
3 SitaCompact Fluid Aufsatz
4 SitaCompact Fluid
5 SitaCompact Fluid Flachrost
6 SitaPipe Edelstahl Rohrschelle
7 SitaCompact Fluid Höhenausgleichsstück
8 SitaCompact Fluid Rohraufnahme
2 SitaAttika Fassaden-Abdeckplatte
3 SitaCompact Fluid Aufsatz
4 SitaCompact Fluid
5 SitaCompact Fluid Flachrost
6 SitaPipe Edelstahl Rohrschelle
7 SitaCompact Fluid Höhenausgleichsstück
8 SitaCompact Fluid Rohraufnahme
Dachaufbau 1 mit Flüssigkunststoff nach den aaRdT mit:
Dachaufbau 2 mit Flüssigkunststoff nach den aaRdT mit:
- Abdichtung mit Flüssigkunststoff
- Unterkonstruktion
Dachaufbau 2 mit Flüssigkunststoff nach den aaRdT mit:
- Plattenbelag
- Schutzmatte
- Abdichtung mit Flüssigkunststoff
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.

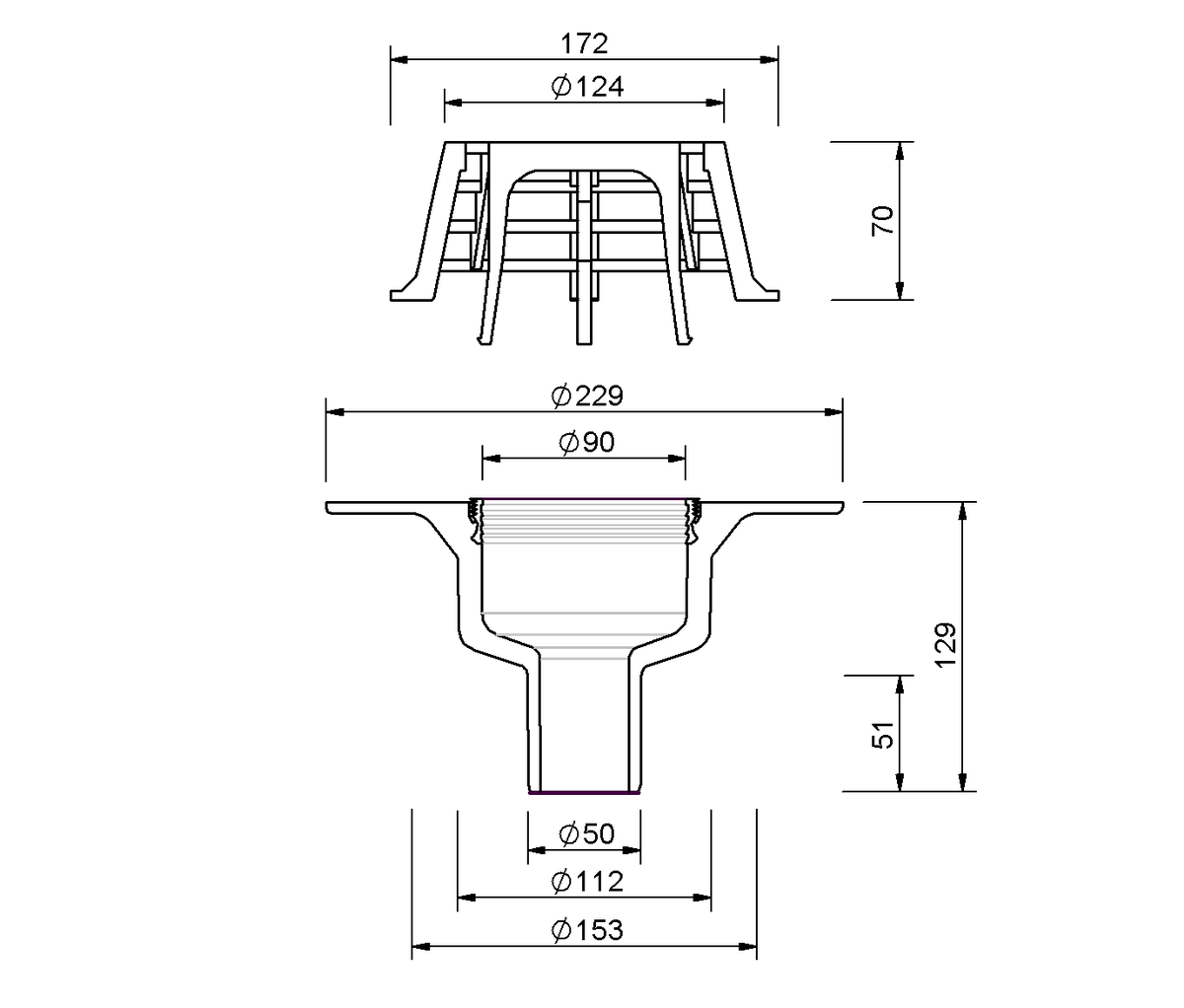

Technische Zeichnungen
PDF TechnischeZeichnung_190090_de.pdfDWG TZ_DB_SitaCompact_Fluid_senkrecht_DN50.DWG
SitaCompact | Artikel Nr. | |||
---|---|---|---|---|
Fluid senkrecht DN 50 | ||||
DN 50 | Klebeflansch | 190090 | Zum Produkt |
+
