SitaRetention
Anstauelement

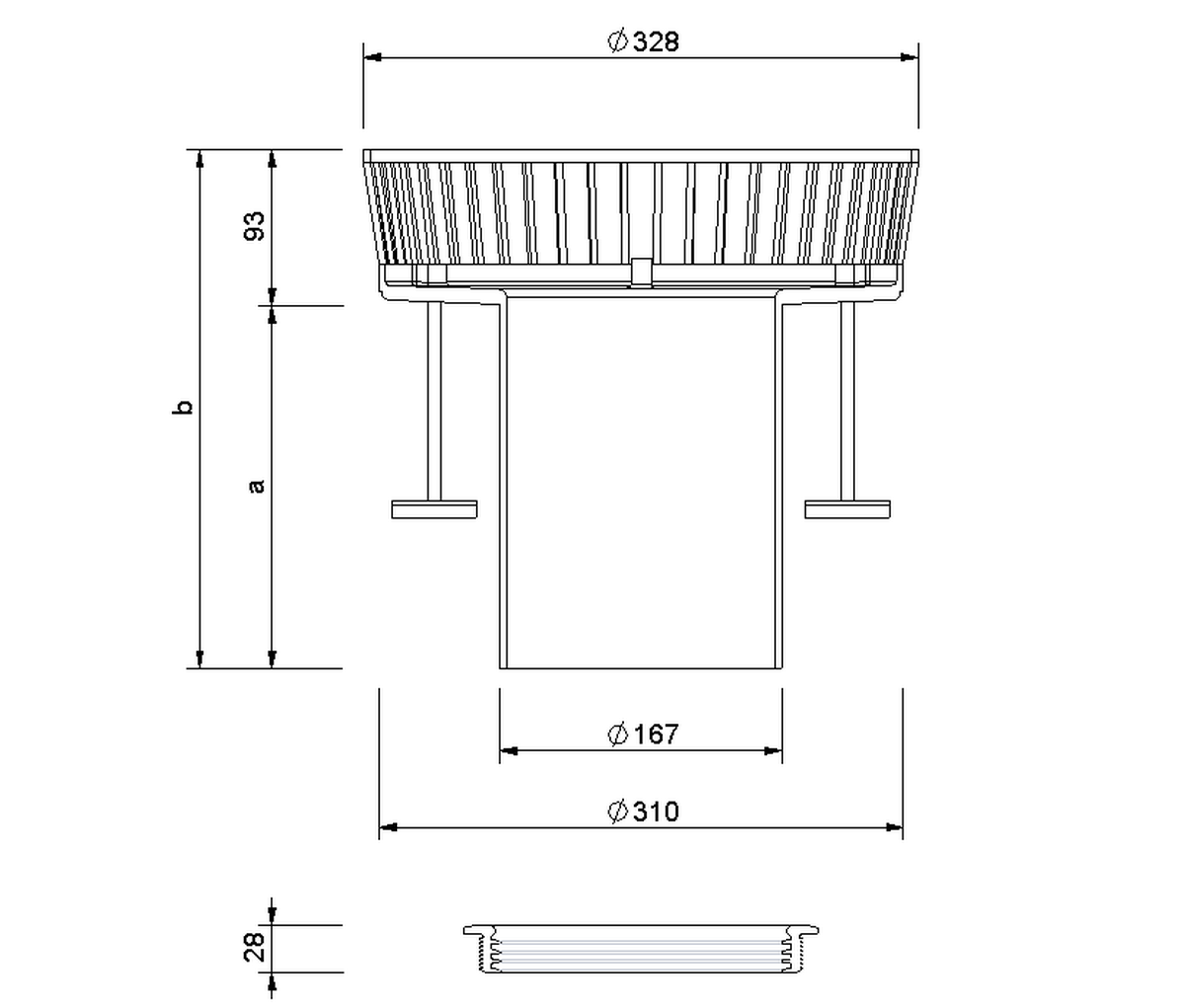

Anstauhöhe von-bis (mm) | a (mm) | b (mm) |
---|---|---|
135 - 200 | 214 | 307 |
85 - 150 | 214 | 307 |
25 - 105 | 114 | 207 |

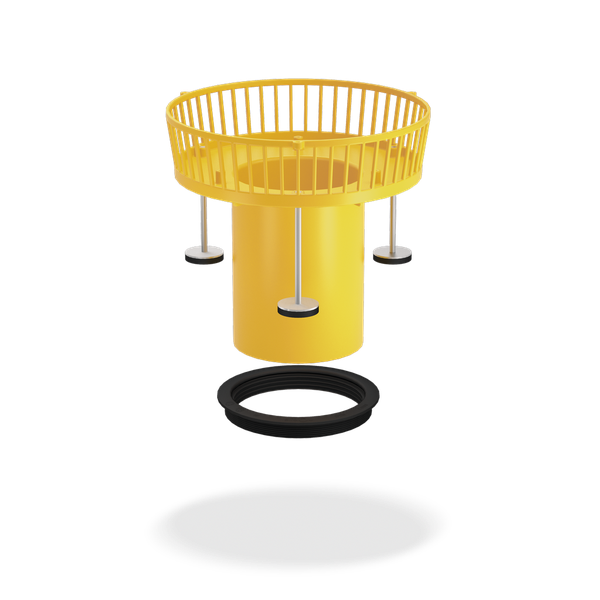

SitaRetention Anstauelement für SitaStandard, SitaIndra und SitaMulti, aus Polyamid, nach DIN EN 1253-2, für SitaStandard, SitaIndra Dachgullys und Aufstockelemente einstellbare Höhe der Einlaufkante von 25 mm – 105 mm, 135 mm – 150 mm oder 150 mm – 200 mm und für SitaMulti Dachgullys und Aufstockelemente zur Notentwässerung bei begrünten Dächern oder Retentionsdächern, einstellbare Höhe der Einlaufkante von 35 mm – 105 mm, 85 mm – 150 mm oder 135 mm – 200 mm, mit mehrlippigem Winkeldichtring zur Abdichtung des Anstauelementes zum Dachablauf bzw. des Aufstockelementes. Mit drei stufenlos höheneinstellbaren Gummimetallpuffern, Aufstellfläche je Fuß: 19,6 cm², mit verzinkter Gewindestange M8 x 90 mm, M8 x 140 mm, M8 x 190 mm, Gehäuse mit 51 umlaufenden Stegen, in der Signalfarbe Gelb. Anstauhöhen sind stufenlos einstellbar, mit großem Einlauftopf zur Erhöhung der Abflussmenge, liefern und fachgerecht einbauen.
SitaIndra ohne Kiesfang mit SitaMore Anstauring im nicht belüfteten Dachaufbau
SitaIndra ohne Kiesfang bestehend aus:
2.1 SitaMore Dampfsperrplatte flex
2.2 SitaPipe Edelstahl Rohr
2.3 SitaIndra Dämmkörper
2.4 SitaPipe Edelstahl Sicherungsschelle
2.5 SitaIndra Grundkörper
SitaMore Anstauring bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaRetention Gründachschacht bestehend aus:
4.1 geschlossene Abdeckung
4.2 Grundkörper
4.3 höhenverstellbare Gummimetallpuffer
- Retentionsdach und Dachaufbau nach Systemanbieter
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Sie können die Cookie-Einstellungen hier anpassen.
Technische Zeichnungen
PDF TechnischeZeichnung_109175_de.pdfPDF TechnischeZeichnung_109176_de.pdf
PDF TechnischeZeichnung_109177_de.pdf
DWG TZ_DB_SitaRetention_Anstauelement_SitaStandard_SitaIndra_SitaMulti_lange_Gew.dwg
DWG TZ_DB_SitaRetention_Anstauelement_SitaStandard_SitaIndra_SitaMulti_mittlere_Gew.dwg
DWG TZ_DB_SitaRetention_Anstauelement_fuer_SitaStandard.DWG
SitaRetention | Artikel Nr. | |||
---|---|---|---|---|
Anstauelement für SitaStandard / SitaIndra / SitaMulti | ||||
SitaStandard, SitaIndra, SitaMulti | 25 - 105 | 109175 | Zum Produkt | |
SitaStandard, SitaIndra, SitaMulti | 85 - 150 | 109176 | Zum Produkt | |
SitaStandard, SitaIndra, SitaMulti | 135 - 200 | 109177 | Zum Produkt |
