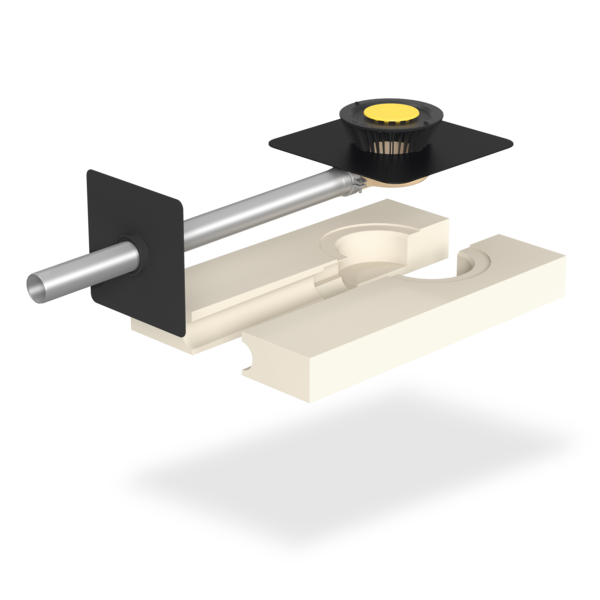

Парапетная воронка
Свойства
- Теплоизоляция
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность

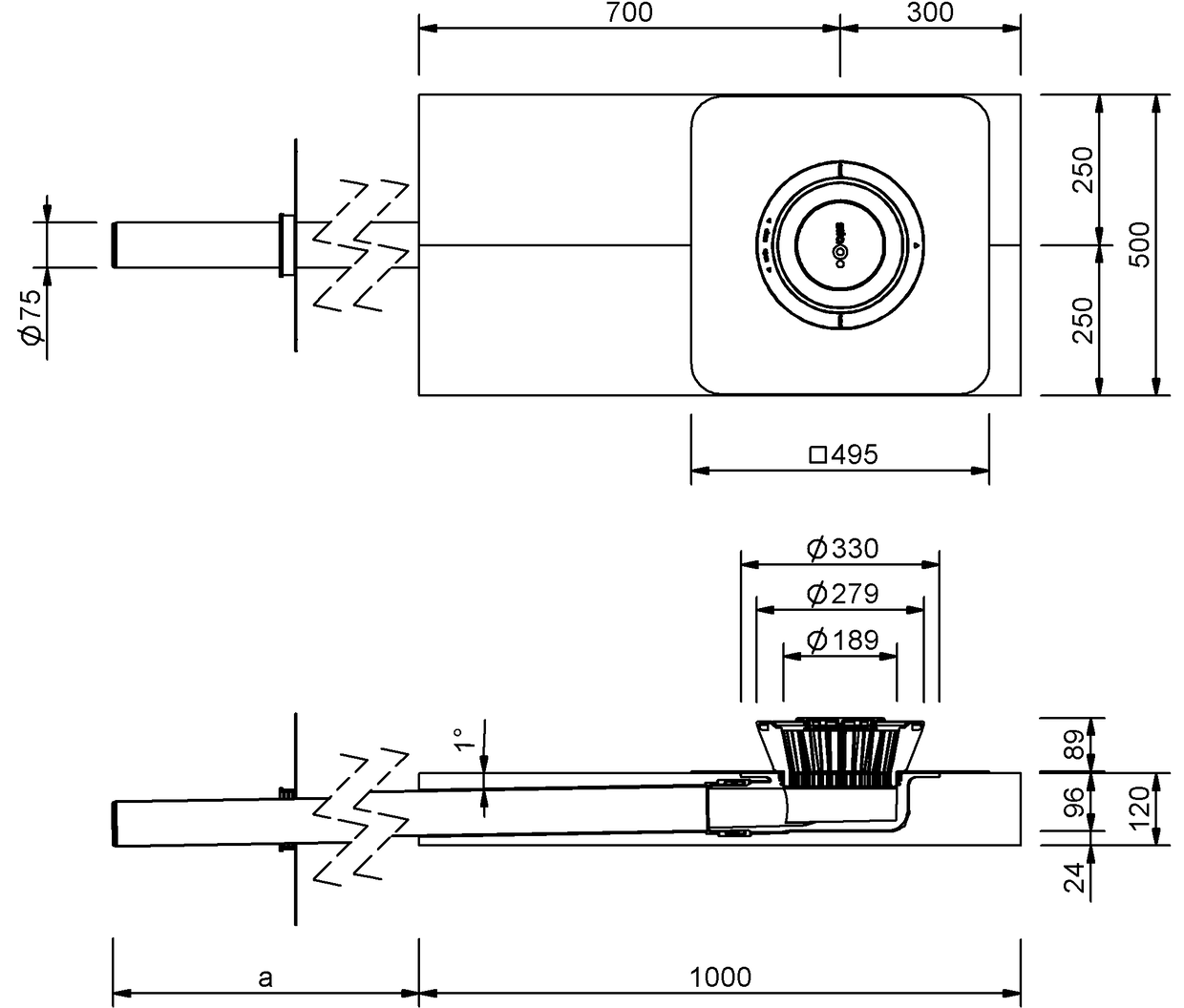

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | a (мм) |
|---|---|---|
| 70 | 75 | 520 |
| 70 | 75 | 1020 |
| 70 | 75 | 1520 |
Парапетная воронка SitaIndra, угловая, из полиуретана, утепленная, согласно DIN EN 1253-2, номинальным диаметром DN 70, пропускная способность 5,8 л/с при высоте подпора воды 35 мм, с присоединительной трубой и фиксаторным хомутом из нержавеющей стали, пароизоляционная плита flex для надежного соединения с пароизоляцией, двухслойная изоляционная плита из полиуретана с теплопроводностью lambda = 0,0249 Вт/мК и прочностью на сжатие 200 кПа, размер 500 x 1000 x 120 мм. Для самотечных систем водостока, с большим вваренным соединительным фартуком (495 x 495 мм) из материала, подходящего под гидроизоляцию кровли (на выбор), и с фиксирующим кольцом для дополнительной фиксации соединительного фартука и крепления прилагаемого листвоуловителя, поставка и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Длина патрубка | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1,0 метр | 0.6 | 1.4 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | 2.9 | 2.9 | 3 | 3.1 | 3.2 | 3.2 | 3.3 | 3.4 | 3.5 | 3.5 | 3.5 |
| 1,5 метра | 0.6 | 1.4 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | 2.9 | 2.9 | 3 | 3.1 | 3.2 | 3.2 | 3.3 | 3.4 | 3.5 | 3.5 | 3.5 |
| 2,0 метра | 0.6 | 1.4 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | 2.9 | 2.9 | 3 | 3.1 | 3.2 | 3.2 | 3.3 | 3.4 | 3.5 | 3.5 | 3.5 |
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Длина патрубка | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1,0 метр | 0.6 | 1.5 | 2.3 | 2.6 | 2.9 | 4.4 | 5.8 | 7 | 8.2 | 9.5 | 10.8 | 11.5 | 12.2 | 12.6 | 12.9 | 13.8 | 14.7 | 14.7 | 14.7 | 14.7 |
| 1,5 метра | 0.6 | 1.5 | 2.3 | 2.6 | 2.9 | 4.4 | 5.8 | 7 | 8.2 | 9.5 | 10.8 | 11.5 | 12.2 | 12.6 | 12.9 | 13.8 | 14.7 | 14.7 | 14.7 | 14.7 |
| 2,0 метра | 0.6 | 1.5 | 2.3 | 2.6 | 2.9 | 4.4 | 5.8 | 7 | 8.2 | 9.5 | 10.8 | 11.5 | 12.2 | 12.6 | 12.9 | 13.8 | 14.7 | 14.7 | 14.7 | 14.7 |

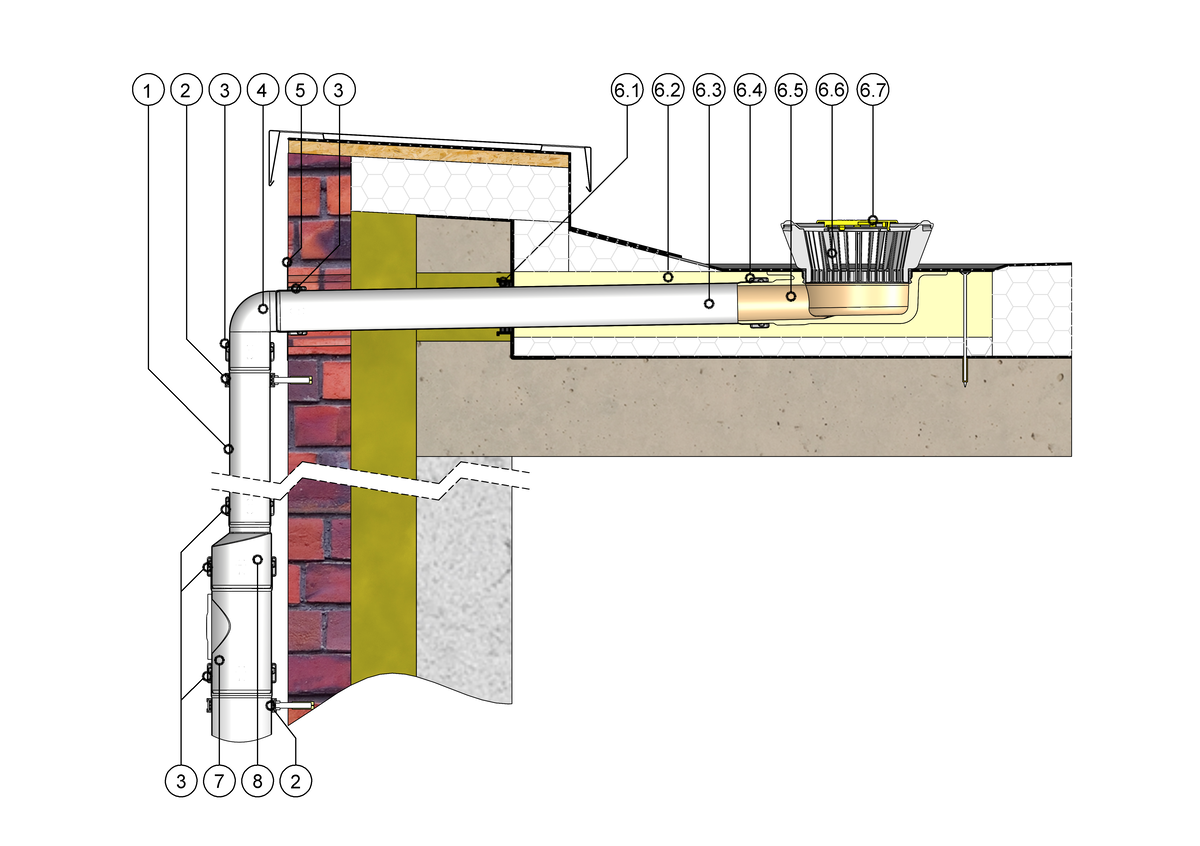

Комплект основного водостока SitaIndra в невентилируемой кровле
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe, из высококачественной нержавеющей стали, 87,5°
5 Фасадная пластина SitaAttika
Комплект основного водостока SitaIndra, состоит из следующих элементов:
6.1 Пароизоляционная плата flex
6.2 Изоляционная плита
6.3 Труба
6.4 Страховочный хомут
6.5 Корпус
6.6 Корпус листвоуловителя
6.7 Крышка листвоуловителя
7 Ревизия SitaPipe из высококачественной нержавеющей стали
8 Переходник SitaPipe, эксцентрический, из высококачественной нержавеющей стали
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов

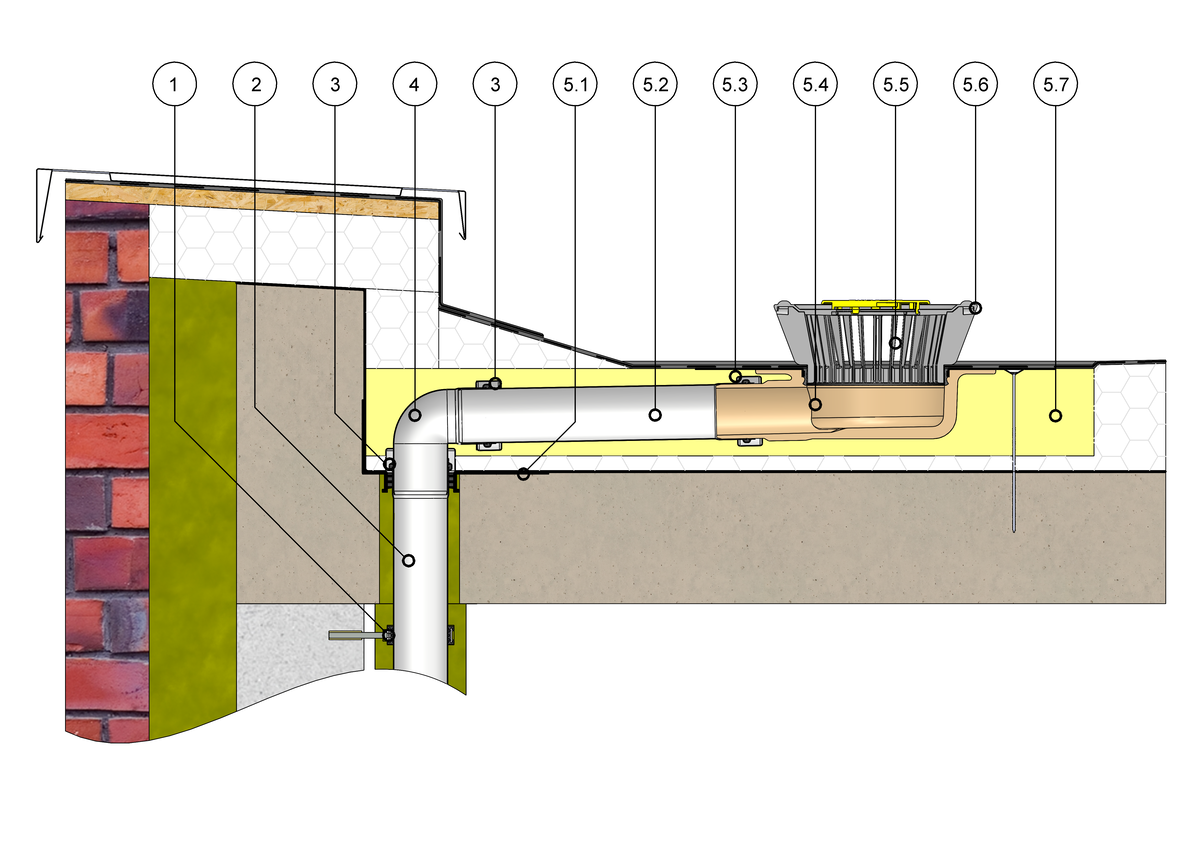

SitaIndra для основного водостока в невентилируемой кровле с внутренней стояковой трубой
2 Труба SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe, из высококачественной нержавеющей стали, 87,5°
Комплект основного водостока SitaIndra, состоит из следующих элементов:
5.1 Пароизоляционная плита SitaMore flex
5.2 Труба SitaPipe из высококачественной нержавеющей стали
5.3 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
5.4 Листвоуловитель SitaIndra
5.5 Корпус SitaIndra
5.6 Изоляционная плита SitaIndra
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция

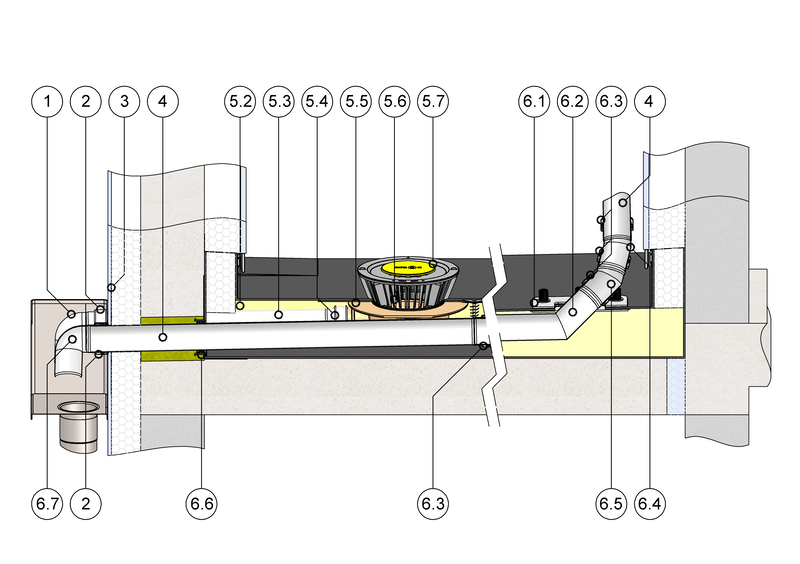

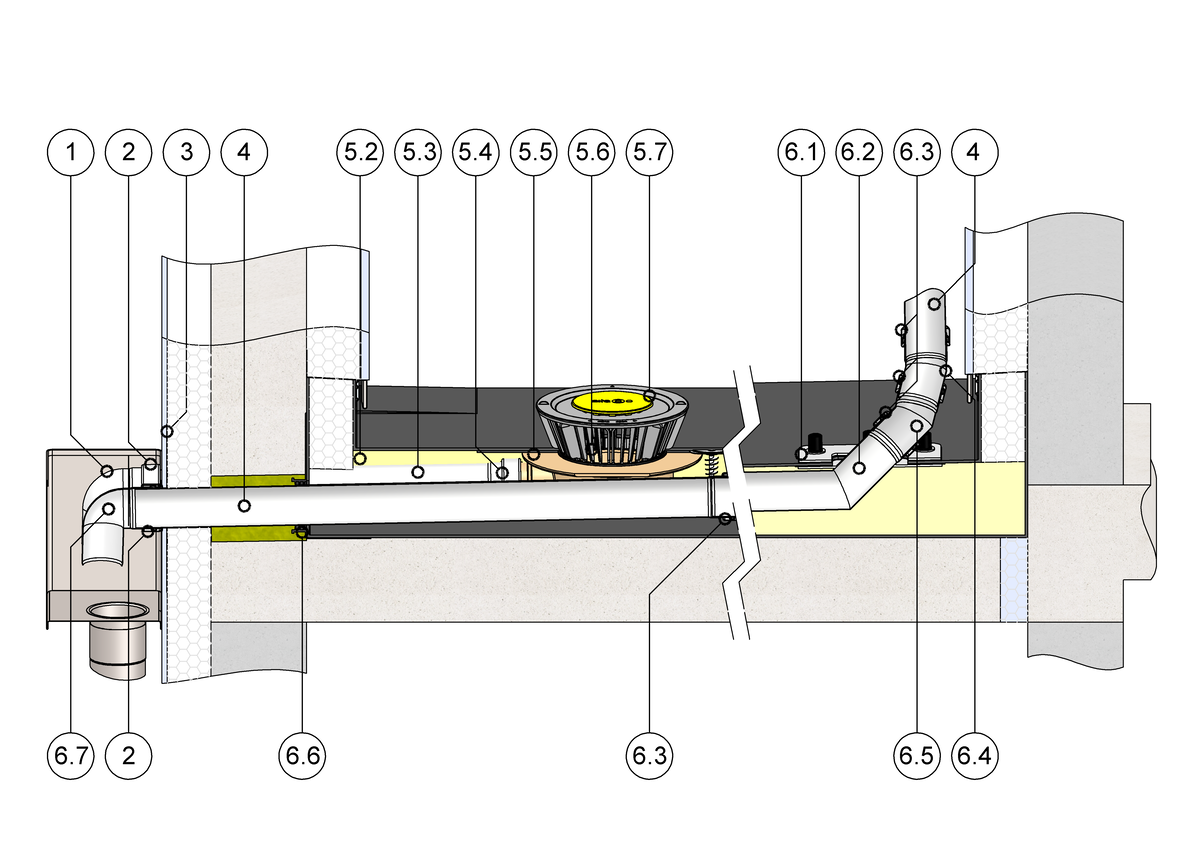

SitaIndra и SitaKaskade Inside для основного водостока в невентилируемой кровле
2 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
3 Уплотнительная манжета SitaMore для ТКС
4 Труба SitaPipe из высококачественной нержавеющей стали
Комплект основного водостока SitaIndra, состоит из следующих элементов:
5.1 Пароизоляционная плата flex
5.2 Изоляционная плита
5.3 Труба
5.4 Страховочный хомут
5.5 Корпус с соединительным фартуком
5.6 Корпус листвоуловителя
5.7 Крышка листвоуловителя
SitaKaskade Inside для стояка, состоит из следующих элементов:
6.1 Съемный фланец с уплотнительными манжетами, гайками, подкладными шайбами и защитными колпачками
6.2 Каскад с резьбовыми шпильками
6.3 Страховочный хомут
6.4 Отвод, 15°
6.5 Отвод, 30°
6.6 Пароизоляционная плита
6.7 Отвод, 87,5°
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
