SitaIndra
Afvoerkolk doorheen de dakopstand
Productkenmerken
- Thermisch geïsoleerd
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

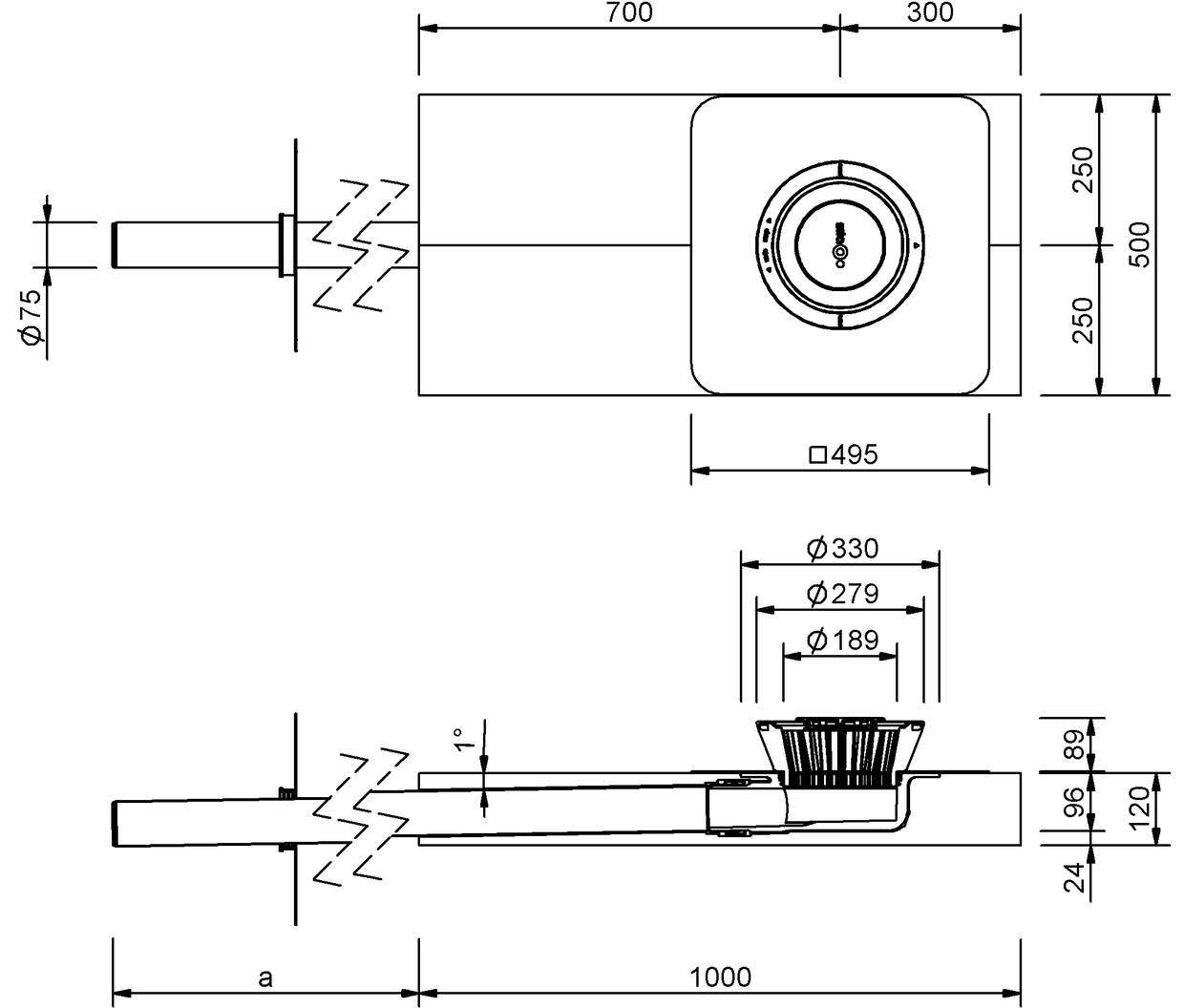

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | a (mm) |
|---|---|---|
| 70 | 75 | 520 |
| 70 | 75 | 1020 |
| 70 | 75 | 1520 |

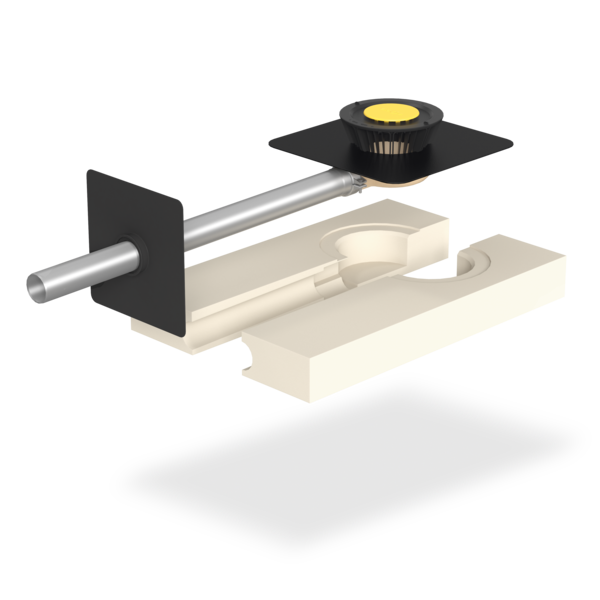

SitaIndra afvoerkolk doorheen de dakopstand met horizontale uitlaat uit polyurethaan, thermisch geïsoleerd. Conform NEN EN 1253-2. Nominale diameter DN 70. Afvoercapaciteit van 5,8 l/s bij 35 mm waterstand. Met verbindingsbuis en verankeringsbeugel uit rvs, flexibele dampschermplaat voor vlotte aansluiting op het dampscherm. Inclusief tweedelig isolatieblok uit polyurethaan met warmtegeleidingscoëfficiënt (lambda-waarde) van 0,0249 W/mK en druksterkte van 200 kPa. Afmetingen 500 x 1000 x 120 mm. Voor gravitaire afvoer. Inclusief grote ingeschuimde aansluitslabbe (495 x 495 mm) in dakdichtingsmembraan naar keuze, compatibel met de gebruikte dakdichting. Met klemring voor bijkomende bevestiging van de aansluitslabbe en montage van bijgeleverde grindvang. Leveren en plaatsen volgens de regels der kunst.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aansluitlengte | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1,0 m | 0.6 | 1.4 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | 2.9 | 2.9 | 3 | 3.1 | 3.2 | 3.2 | 3.3 | 3.4 | 3.5 | 3.5 | 3.5 |
| 1,5 m | 0.6 | 1.4 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | 2.9 | 2.9 | 3 | 3.1 | 3.2 | 3.2 | 3.3 | 3.4 | 3.5 | 3.5 | 3.5 |
| 2,0 m | 0.6 | 1.4 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | 2.9 | 2.9 | 3 | 3.1 | 3.2 | 3.2 | 3.3 | 3.4 | 3.5 | 3.5 | 3.5 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aansluitlengte | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1,0 m | 0.6 | 1.5 | 2.3 | 2.6 | 2.9 | 4.4 | 5.8 | 7 | 8.2 | 9.5 | 10.8 | 11.5 | 12.2 | 12.6 | 12.9 | 13.8 | 14.7 | 14.7 | 14.7 | 14.7 |
| 1,5 m | 0.6 | 1.5 | 2.3 | 2.6 | 2.9 | 4.4 | 5.8 | 7 | 8.2 | 9.5 | 10.8 | 11.5 | 12.2 | 12.6 | 12.9 | 13.8 | 14.7 | 14.7 | 14.7 | 14.7 |
| 2,0 m | 0.6 | 1.5 | 2.3 | 2.6 | 2.9 | 4.4 | 5.8 | 7 | 8.2 | 9.5 | 10.8 | 11.5 | 12.2 | 12.6 | 12.9 | 13.8 | 14.7 | 14.7 | 14.7 | 14.7 |

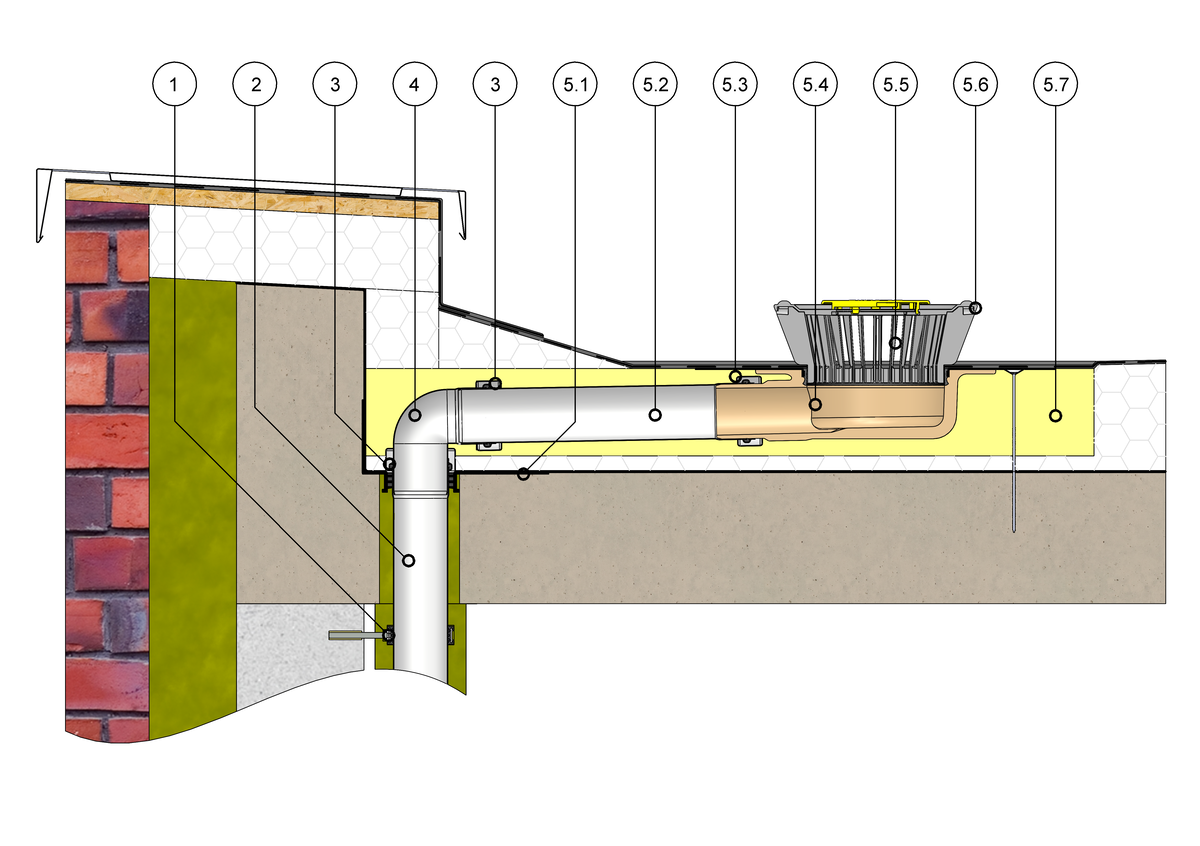

SitaIndra hoofdafvoerset voor ongeventileerde dakconstructies
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht 87,5°
5 SitaAttika gevelafdekplaat
SitaIndra hoofdafwateringsset bestaande uit:
6.1 Flexibele dampschermplaat
6.2 Isolatie-element
6.3 Buis
6.4 Verankeringsbeugel
6.5 Afvoerelement
6.6 Grindvanger-afvoerelement
6.7 Grindvangerdeksel
7 SitaPipe roestvrijstalen reinigingsbuis
8 SitaPipe roestvrijstalen excentrisch overgangsstuk
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband

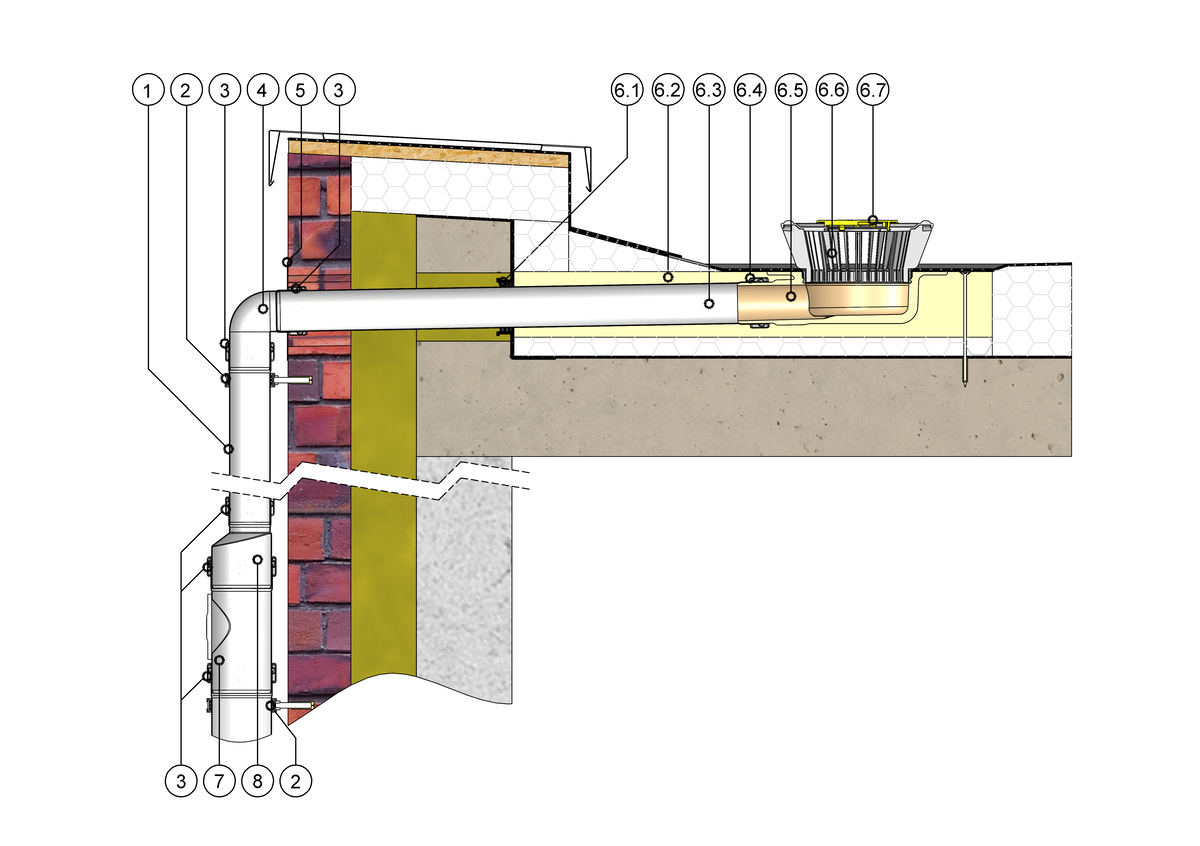

SitaIndra als hoofdafvoer voor ongeventileerde dakconstructies met binnenliggende afvoerpijp
2 SitaPipe Edelstahl buis
3 SitaPipe Edelstahl borgklem
4 SitaPipe bocht 87,5° roestvrij staal
SitaIndra hoofdafvoerset bestaande uit:
5.1 SitaMore flexibele dampschermplaat
5.2 SitaPipe Edelstahl buis
5.3 SitaPipe Edelstahl borgklem
5.4 SitaIndra bladvanger
5.5 SitaIndra afvoerelement
5.6 SitaIndra isolatie-element
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie

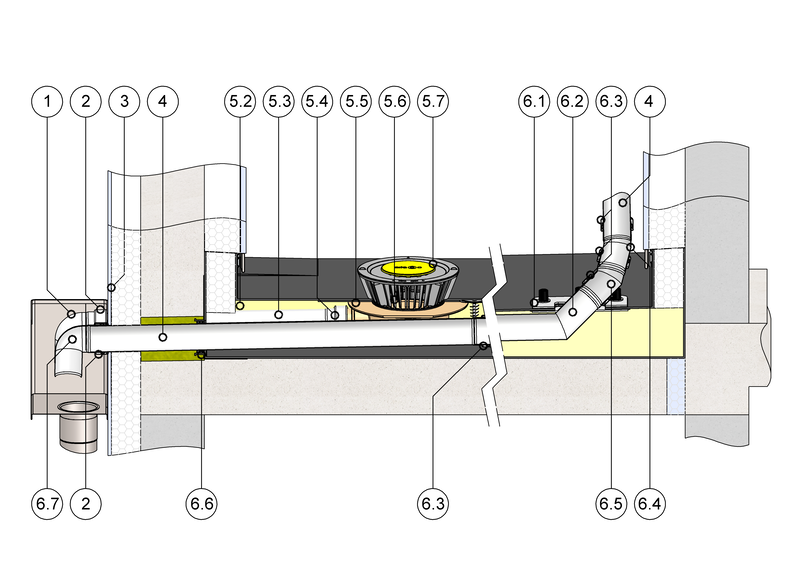

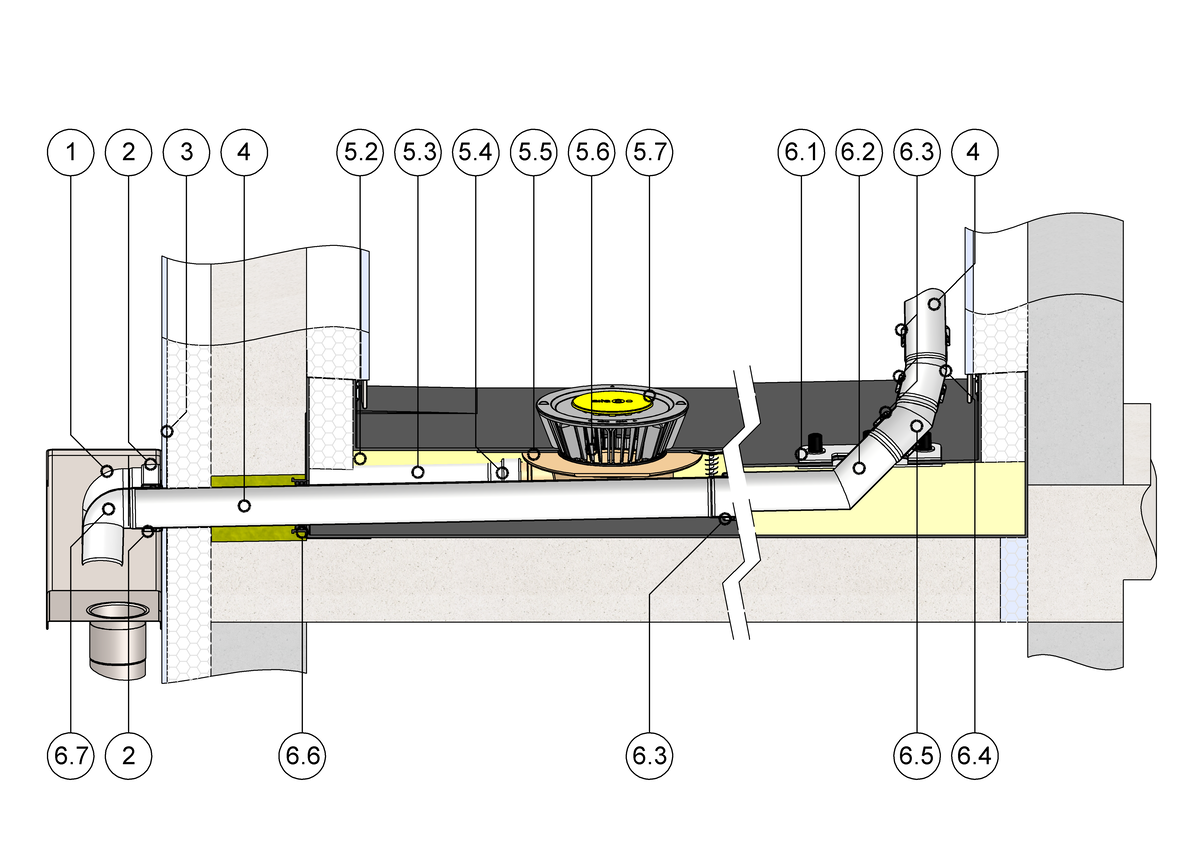

SitaIndra en SitaKaskade Inside voor hoofdafwatering in niet-geventileerde dakopbouw
2 SitaPipe roestvrijstalen verankeringsbeugel
3 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
4 SitaPipe roestvrijstalen buis
SitaIndra hoofdafwateringsset bestaande uit:
5.1 Flexibele dampschermplaat
5.2 Isolatie-element
5.3 Buis
5.4 Verankeringsbeugel
5.5 Afvoerelement met aansluitslabbe volgens klantspecificatie
5.6 Grindvanger-afvoerelement
5.7 Grindvangerdeksel
SitaKaskade Inside voor standleiding bestaande uit:
6.1 Losse flens met afdichtslabben, moeren, sluitringen en beschermkappen
6.2 Cascade-onderdeel met schroefdraadpennen
6.3 Verankeringsbeugel
6.4 Bocht 15°
6.5 Bocht 30°
6.6 Dampschermplaat
6.7 Bocht 87,5°
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
