SitaIndra
Avaloir d’acrotère
- Produits
-

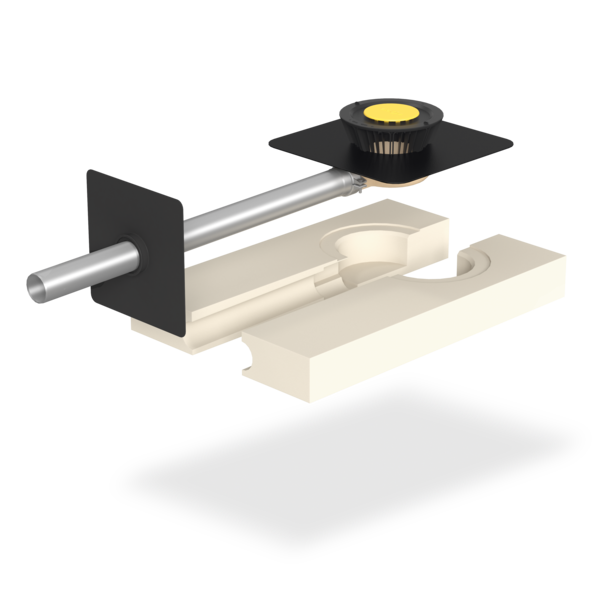

SitaIndra
-
Avaloir d’acrotère
Caractéristiques
- Calorifuge
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable

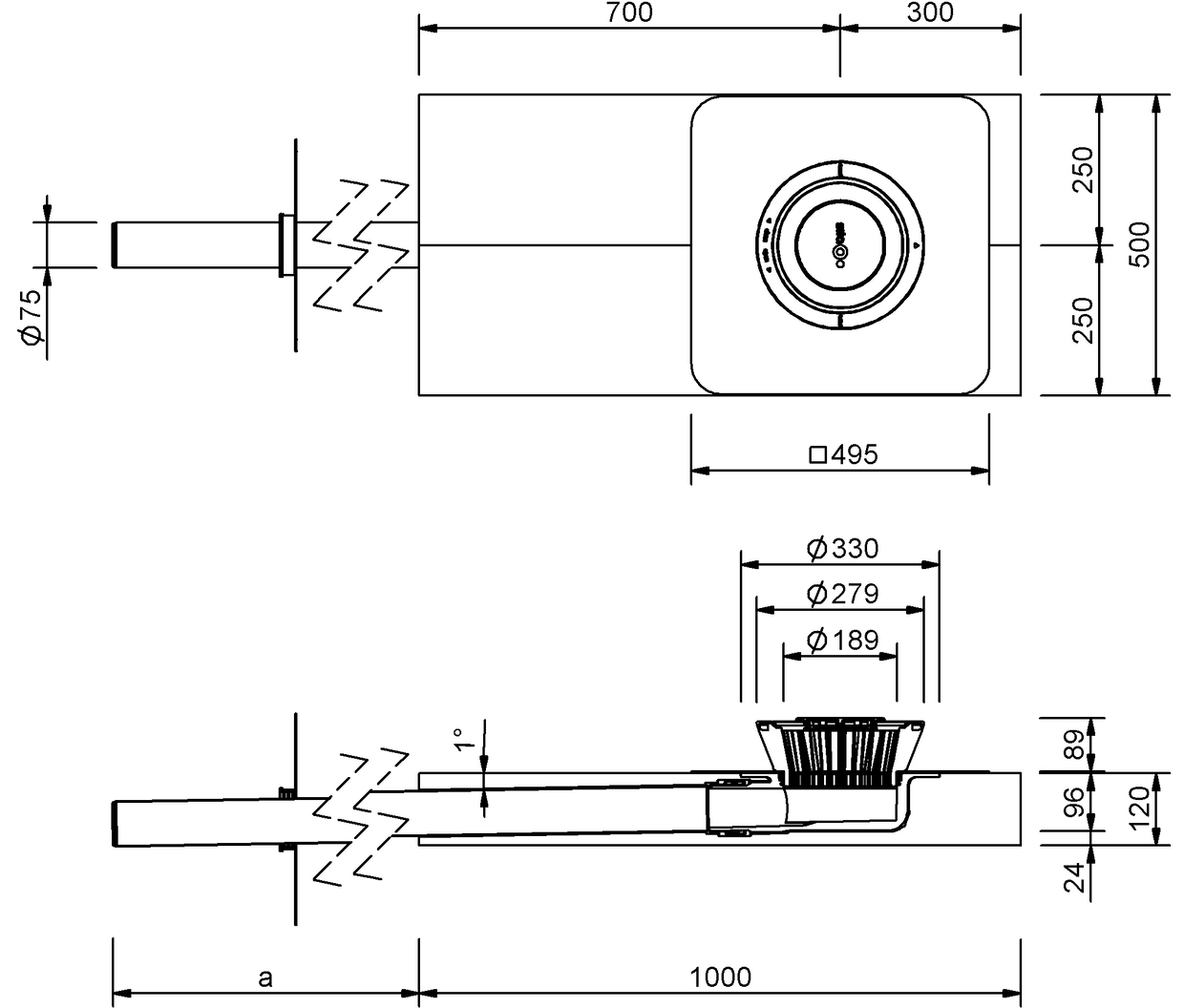

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | a (mm) |
|---|---|---|
| 70 | 75 | 520 |
| 70 | 75 | 1.020 |
| 70 | 75 | 1.520 |
SitaIndra Avaloir d'acrotère, sortie coudée, en polyuréthane, calorifuge, selon NBN EN 1253-2, diamètre nominal DN 70, débit de 5,8 l/s pour un niveau d’eau de 35 mm, avec tuyau de raccordement et collier de serrage en acier inoxydable, plaque pare-vapeur flexible pour le raccordement sécurisé du pare-vapeur, pièce d’isolation en polyuréthane en deux parties de conductivité thermique lambda = 0,0249 W/mK et résistance à la compression de 200 kPa, dimensions 500 x 1000 x 120 mm. Pour l’évacuation gravitaire, avec grand manchon de raccordement adapté intégré (495 x 495 mm) et bague de fixation pour un meilleur maintien du manchon de raccordement et pour la réception de l’arrêt de gravier fourni. Fourniture et pose selon les règles de l'art.
|
Niveau d’eau (mm) |
||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | 5 mm | 10 mm | 15 mm | 20 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm | 65 mm | 70 | t4 0,6 l/s | t4 1,5 l/s | t4 2,3 l/s | t4 2,6 l/s | t4 2,9 l/s | t4 4,4 l/s | t4 5,8 l/s | t4 7 l/s | t4 8,2 l/s | t4 9,5 l/s | t4 10,8 l/s | t4 11,5 l/s | t4 12,2 l/s | 70 | t4 0,6 l/s | t4 1,5 l/s | t4 2,3 l/s | t4 2,6 l/s | t4 2,9 l/s | t4 4,4 l/s | t4 5,8 l/s | t4 7 l/s | t4 8,2 l/s | t4 9,5 l/s | t4 10,8 l/s | t4 11,5 l/s | t4 12,2 l/s | 70 | t3 0,6 l/s | t3 1,5 l/s | t3 2,3 l/s | t3 2,6 l/s | t3 2,9 l/s | t3 4,4 l/s | t3 5,8 l/s | t3 7 l/s | t3 8,2 l/s | t3 9,5 l/s | t3 10,8 l/s | t3 11,5 l/s | t3 12,2 l/s |

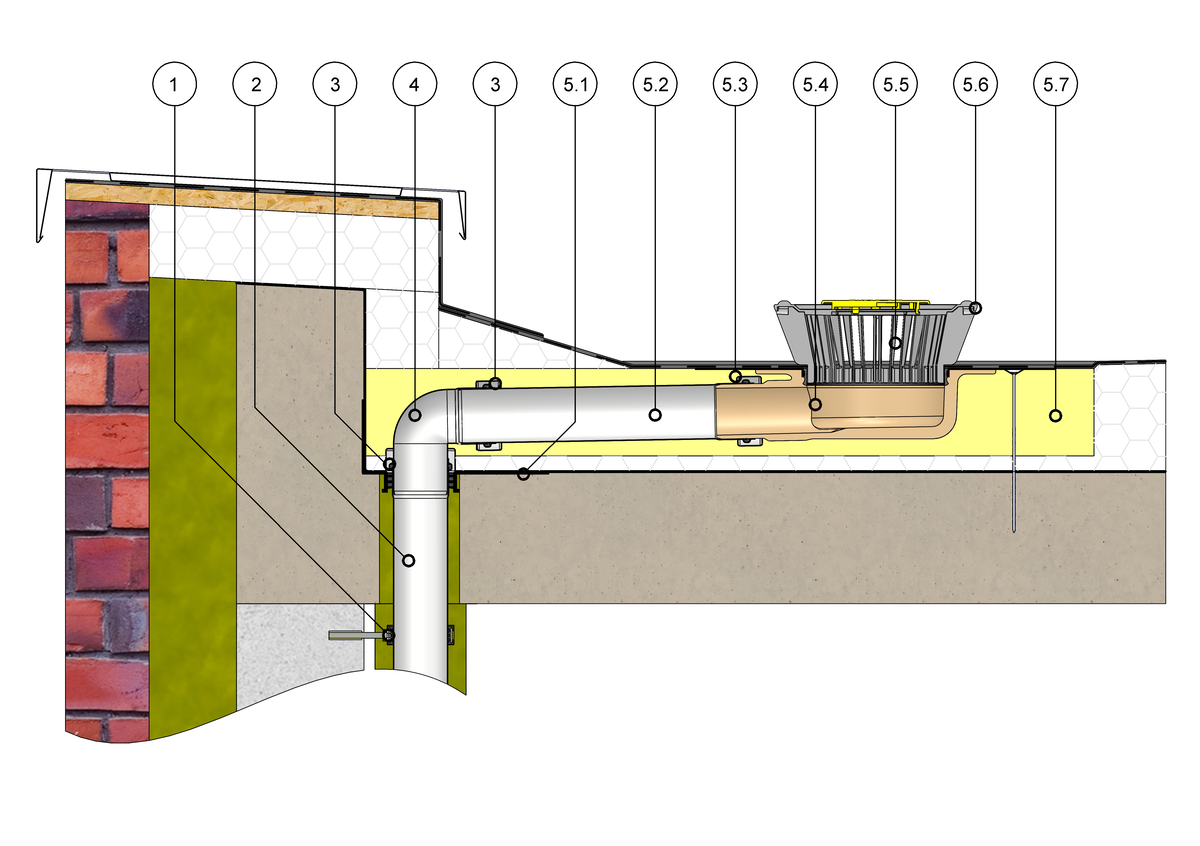

SitaIndra Set d’évacuation principale dans une structure non ventilée
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude 87,5°
5 SitaAttika Plaque de recouvrement de façade
SitaIndra Set d'évacuation principale se compose de :
6.1 SitaMore Plaque pare-vapeur flexible
6.2 SitaIndra Pièce d’isolation
6.3 SitaPipe Acier inoxydable Tuyau
6.4 SitaPipe Acier inoxydable Collier de serrage
6.5 SitaIndra Corps de base
6.6 SitaIndra Arrêt de gravier
7 SitaPipe Acier inoxydable Tuyau de nettoyage
8 SitaPipe Acier inoxydable Raccord adaptateur excentrique
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction

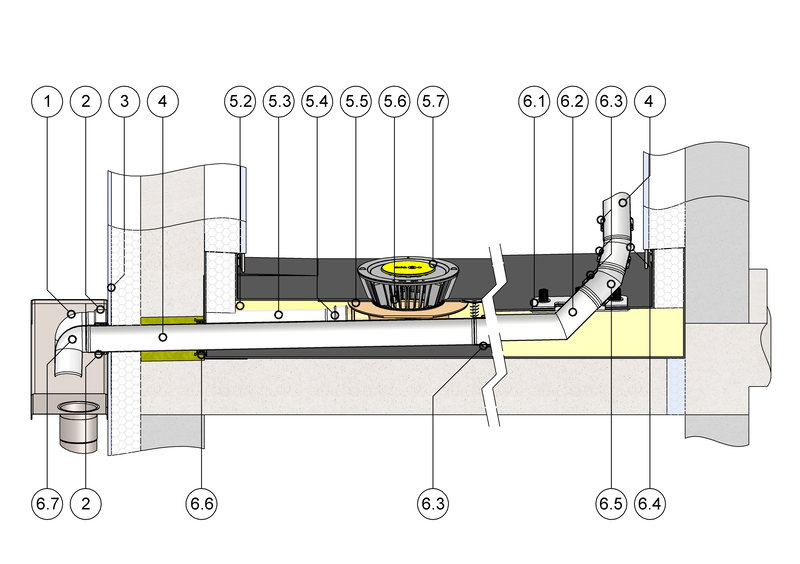

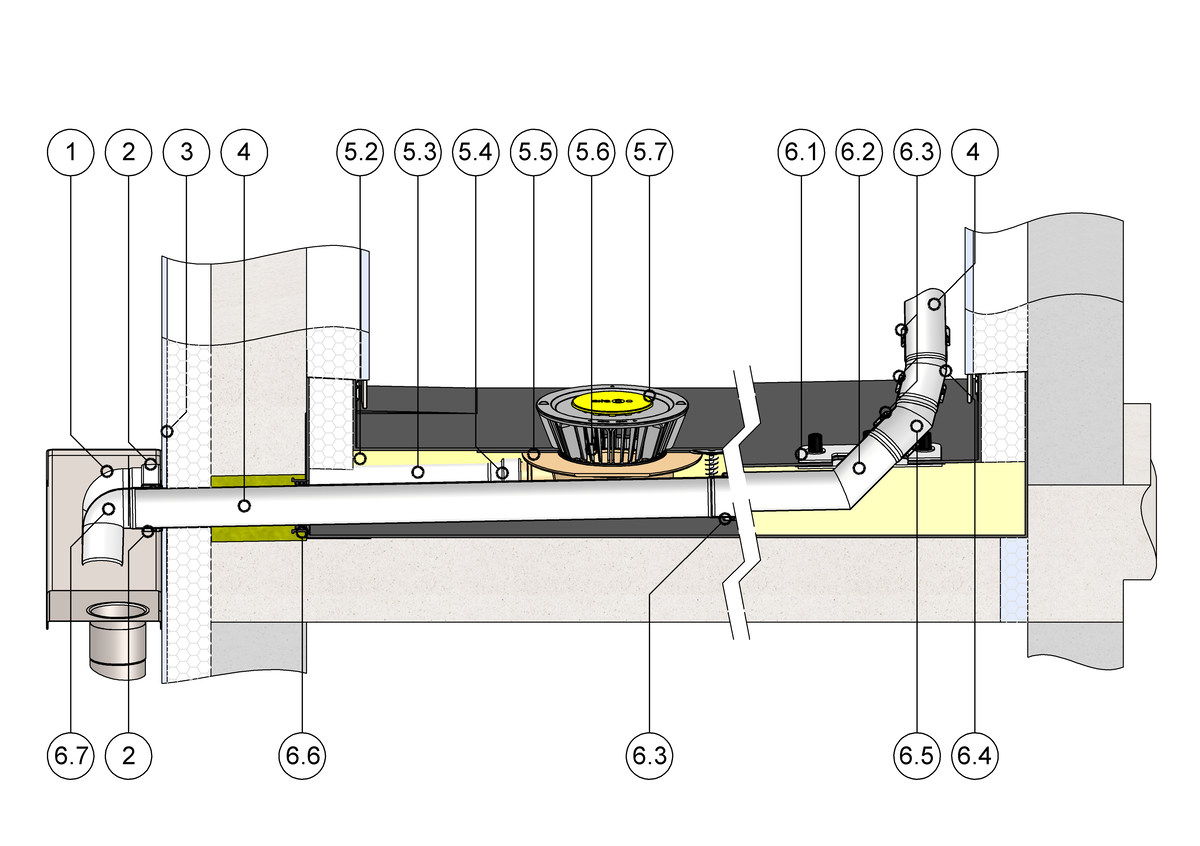

SitaIndra pour l’évacuation principale dans une structure non ventilée avec tuyau de descente intérieur
2 SitaPipe Acier inoxydable Tuyau
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude 87,5°
SitaIndra Set d'évacuation principale se compose de :
5.1 SitaMore Plaque pare-vapeur flexible
5.2 SitaPipe Acier inoxydable Tuyau
5.3 SitaPipe Acier inoxydable Collier de serrage
5.4 SitaIndra Arrêt de gravier
5.5 SitaIndra Corps de base
5.6 SitaIndra Pièce d’isolation
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur

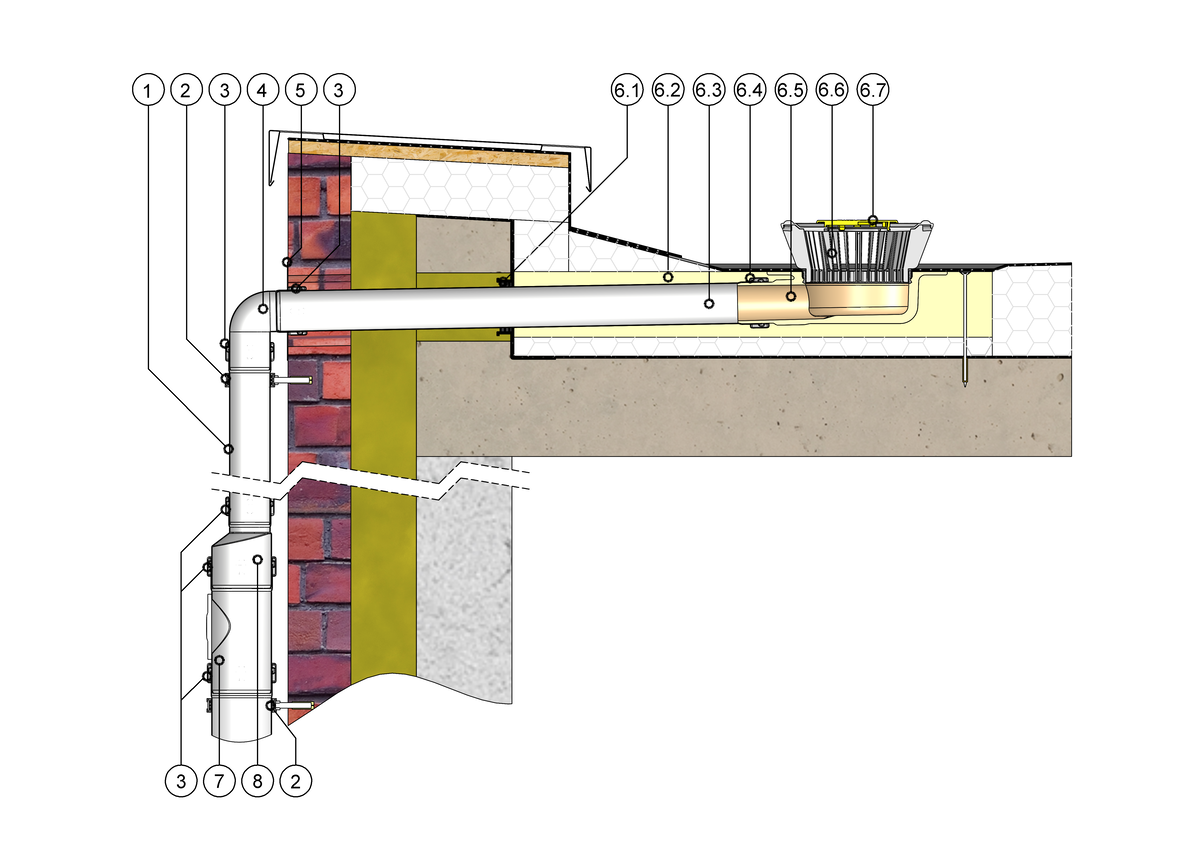

SitaIndra et SitaKaskade Inside pour l’évacuation principale dans une structure non ventilée
1.1 SitaPipe Acier inoxydable Tuyau
1.2 SitaMore Plaque pare-vapeur flexible
1.3 SitaPipe Acier inoxydable Collier de serrage
1.4 SitaIndra Corps de base
1.5 SitaIndra Arrêt de gravier
1.6 SitaIndra Pièce d’isolation
SitaKaskade Inside comme gargouille se compose de :
2.1 SitaKaskade Inside
2.2 SitaKaskade Inside Bride libre avec manchons d’étanchéité, écrous, rondelles plates et couvercles de protection
2.3 SitaPipe Acier inoxydable Coude 30°
2.4 SitaPipe Acier inoxydable Coude 15°
2.6 SitaMore Plaque pare-vapeur flexible pour conduit tubulaire
3 SitaPipe Acier inoxydable Tuyau
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
