SitaTrendy
Воронка для классического водоотвода
- Продукция
-
SitaTrendy
-
Воронка для классического водоотвода

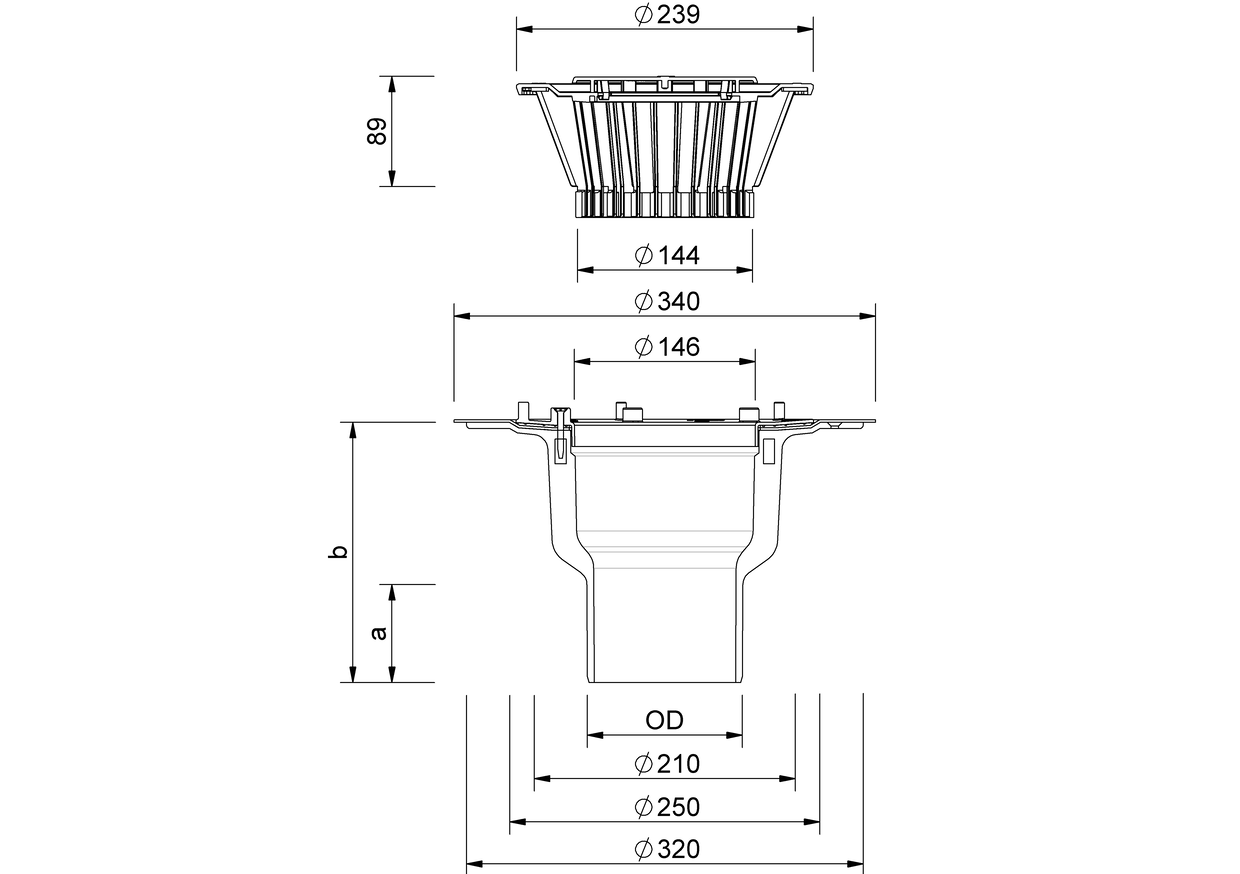

Номинальный диаметр DN | Наружный диаметр OD (мм) | Проем / установочное отверстие (мм) | a (мм) | b (мм) |
---|---|---|---|---|
100 | 110 | 250 | 75 | 210 |
125 | 125 | 250 | 79 | 210 |
70 | 75 | 250 | 63 | 210 |

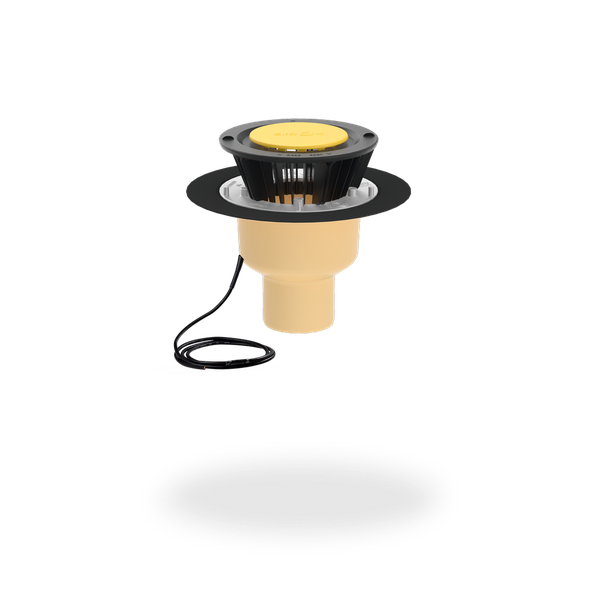

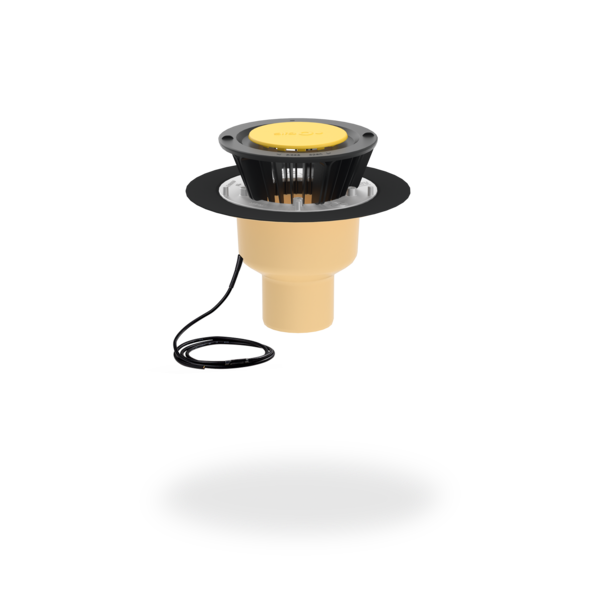

SitaTrendy с прижимным фланцем, вертикальная, из полиуретана, теплоизолированная, согласно DIN EN 1253-2, с номинальными диаметрами DN 70, DN 100 и DN 125. Для прямого подключения к трубам с раструбом, для самотечных систем водостока, с подготовленными отверстиями для крепления элемента к несущей конструкции. С вваренным обогревательным элементом согласно EN 60335-1/2 и кабелем длиной 2,0 м для прямого подключения к сети 230 В с мощностью нагрева прибл. 10 Вт, с вваренным кольцом для крепления прилагаемых шурупов, съемный фланец из алюминия и два уплотнительных манжета для зажима битумной, полимерной или каучуковой гидроизоляции. Комплектуется листвоуловителем. Поставка и квалифицированный монтаж.
SitaTrendy в невентилируемой кровле
2 Изоляционная плита надставного элемента SitaTrendy
Надставной элемент SitaTrendy с прижимным фланцем, состоит из следующих элементов:
3.1 Уплотнительные манжеты и прижимный фланец
3.2 Уплотнительное кольцо
3.3 Корпус
SitaTrendy вертикальная, состоит из следующих элементов:
4.1 Корпус
4.2 Листвоуловитель
5 Изоляционная плита для воронки SitaTrendy
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
SitaTrendy с резьбовым фланцем, угловая, с проходником SitaKaskade Fluid для аварийного водостока в инверсионной кровле
2 Проходник SitaKaskade Fluid
3 Уплотнительная манжета SitaMore для ТКС
4 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
5 Труба SitaPipe из высококачественной нержавеющей стали
Подпорный элемент SitaMore, состоит из следующих элементов:
6.1 Регулируемые по высоте резинометаллические опоры
6.2 Крышка закрытого типа
6.3 Уплотнительная манжета
6.4 Корпус
SitaTrendy с прижимным фланцем, угловая, состоит из следующих элементов:
7.1 Уплотнительная манжета и прижимной фланец
7.2 Корпус
- Слой озеленения в соответствии с поставщиком
- дренажный слой
- фильтрующее полотно
- теплоизоляция XPS
- теплоизоляция XPS
- несущая конструкция
SitaTrendy с фланцем в невентилируемой кровле с террасными плитами на гравийном поле
Надставной элемент SitaTrendy, состоит из следующих элементов:
2.1 Уплотнительная манжета
2.2 Корпус
Террасная насадка SitaMore, состоит из следующих элементов:
3.1 Концевая решетка
3.2 Корпус
3.3 Кольцо для регулировки высоты
SitaTrendy с прижимным фланцем, вертикальная, состоит из следующих элементов:
4.1 Корпус
4.2 Съемный фланец, уплотнения и винты
5 Изоляционная плита для воронки SitaTrendy
- настил из плит
- подушка из щебня или гравия
- дренажный мат
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
You can adjust the cookie settings here.
SitaTrendy | Арт. № | |||
---|---|---|---|---|
Фланец вертикальный c обогревом |
||||
DN 70 | Фланец | 150399 | Посмотреть продукт | |
DN 100 | Фланец | 150599 | Посмотреть продукт | |
DN 125 | Фланец | 150799 | Посмотреть продукт |
