SitaTrendy
Gravitaire afvoerkolk
- Producten
SitaTrendy
Gravitaire afvoerkolk
Productkenmerken
- Thermisch geïsoleerd
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

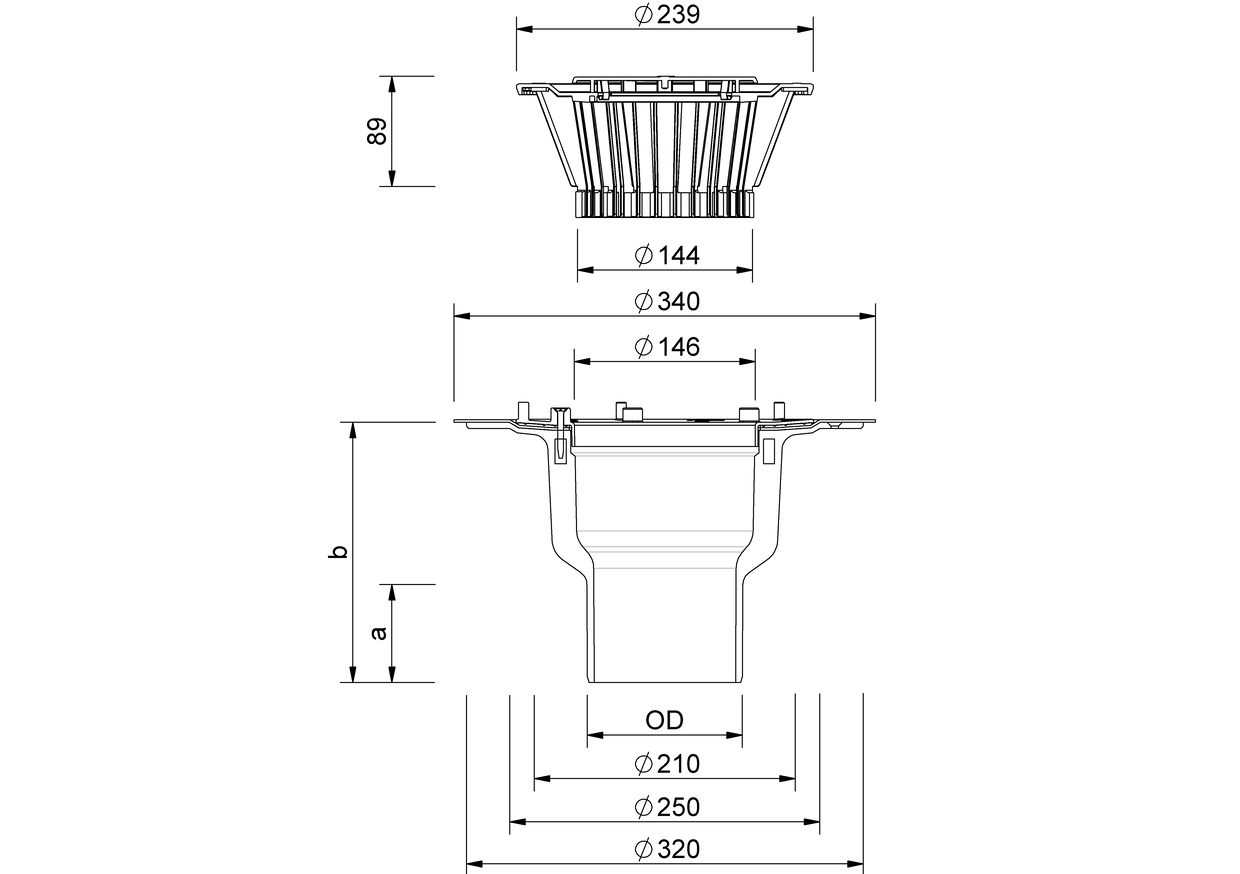

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 125 | 125 | 250 | 79 | 210 |
| 70 | 75 | 250 | 63 | 210 |
| 100 | 110 | 250 | 75 | 210 |

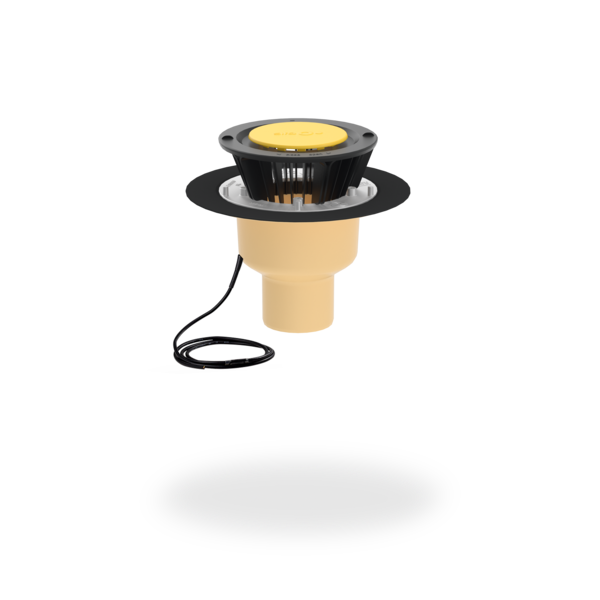

SitaTrendy verticaal met schroefflens, van polyurethaan, thermisch geïsoleerd, volgens DIN EN 1253-2, met nominale diameter DN 70, DN 100 en DN 125. Voor directe aansluiting op buizen met insteekmof, voor gravitaire afvoer, met voorgeboorde gaten voor de bevestiging van het bouwelement in de onderconstructie. Met ingeschuimd verwarmingselement volgens EN 60335-1/2 en 2,0 m lange kabel voor directe aansluiting op 230 V voor een verwarmingsvermogen van ca. 10 Watt, met ingeschuimde inzetring voor opname van de meegeleverde schroeven, losse flens van aluminium en twee afdichtingsslabben voor het inklemmen van bitumen-, kunststof- of rubberen afdichtingsbanen, compleet inclusief grindvanger, geleverd en deskundig ingebouwd.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.6 | 1.4 | 2.2 | 3.1 | 3.9 | 4.7 | 5.5 | 6.6 | 7.6 | 8.6 | 9.5 | 10.4 | 11.3 | 11.3 | 11.3 | 11.3 | 11.3 | 11.3 | 11.3 | 11.3 |
| 100 | 0.6 | 1.5 | 2.3 | 3.3 | 4.3 | 5.2 | 6.1 | 7.3 | 8.5 | 9.4 | 10.3 | 11 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 |
| 125 | 0.7 | 1.6 | 2.4 | 3.3 | 4.2 | 5.1 | 5.9 | 7.3 | 8.7 | 10.1 | 11.4 | 12.7 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 1.2 | 2.1 | 2.9 | 4.4 | 5.8 | 7.3 | 8.8 | 10.5 | 12.1 | 12.4 | 12.6 | 13.1 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 |
| 100 | 1.2 | 2.3 | 3.3 | 4.7 | 6.1 | 7.8 | 9.4 | 11.4 | 13.3 | 15.2 | 17 | 19.6 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 |
| 125 | 1.2 | 2.2 | 3.2 | 4.6 | 6 | 7.5 | 9 | 10.7 | 12.4 | 14.3 | 16.2 | 18.5 | 20.8 | 20.8 | 20.8 | 20.8 | 20.8 | 20.8 | 20.8 | 20.8 |
SitaTrendy voor ongeventileerde dakconstructies
2 SitaTrendy isolatie-element verhogingselement

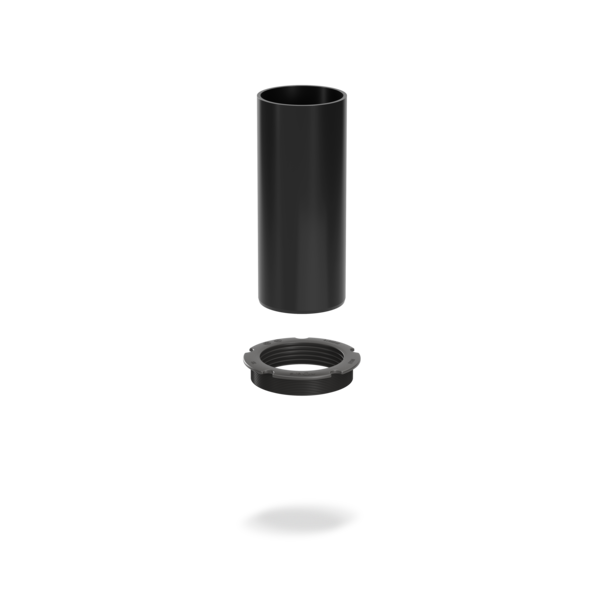

SitaTrendy schroefflens verhogingselement, bestaande uit:
3.1 afdichtingsslabben en schroefflens
3.2 Dichtingsring
3.3 Afvoerelement
SitaTrendy verticaal bestaande uit:
4.1 Grindvangerdeksel
4.2 Grindvanger-afvoerelement
4.3 Afvoerelement met aansluitslabbe volgens klantspecificatie
5 SitaTrendy dakkolk isolatie-element
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
SitaTrendy met schroefflens voor ongeventileerde dakconstructies met terrasplaten in grindbed
SitaTrendy verhogingselement bestaande uit:
2.1 Afdichtring
2.2 Afvoerelement

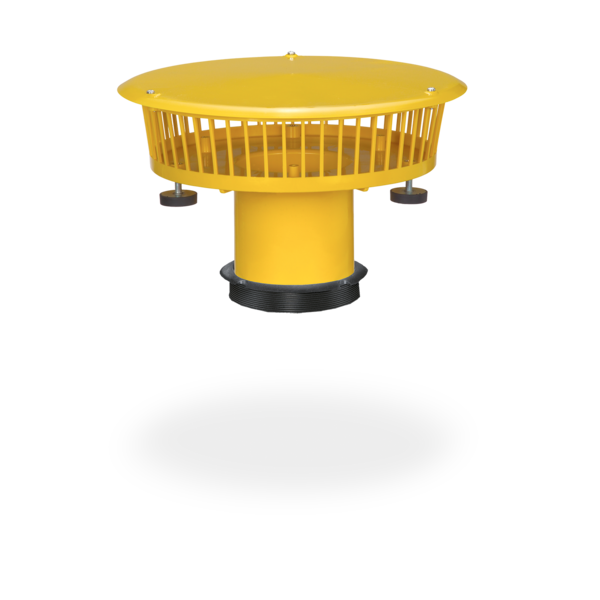

SitaMore terrasmontageset bestaande uit:
3.1 Eindrooster
3.2 Behuizing
3.3 Hoogte-instelring
SitaTrendy schroefflens verticaal bestaande uit:
4.1 Afvoerelement
4.2 Losse flens, afdichtingen en schroeven
5 SitaTrendy isolatie-element dakkolk
- Bekledingsplaten
- Steenslag- of grindbed
- Draineermat
- Beschermmat
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
You can adjust the cookie settings here.
| SitaTrendy | Artikelnummer | |||
|---|---|---|---|---|
Schroefflens recht (met verticale uitlaat) met verwarmingselement | ||||
| DN 70 | Schroefflens | 150399 | Product tonen | |
| DN 100 | Schroefflens | 150599 | Product tonen | |
| DN 125 | Schroefflens | 150799 | Product tonen |
