SitaDSS Profi
-
Avaloir à évacuation dépressionnaire

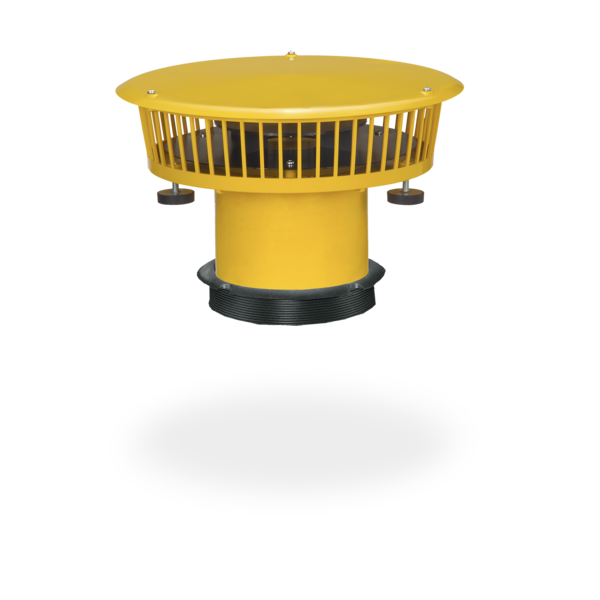

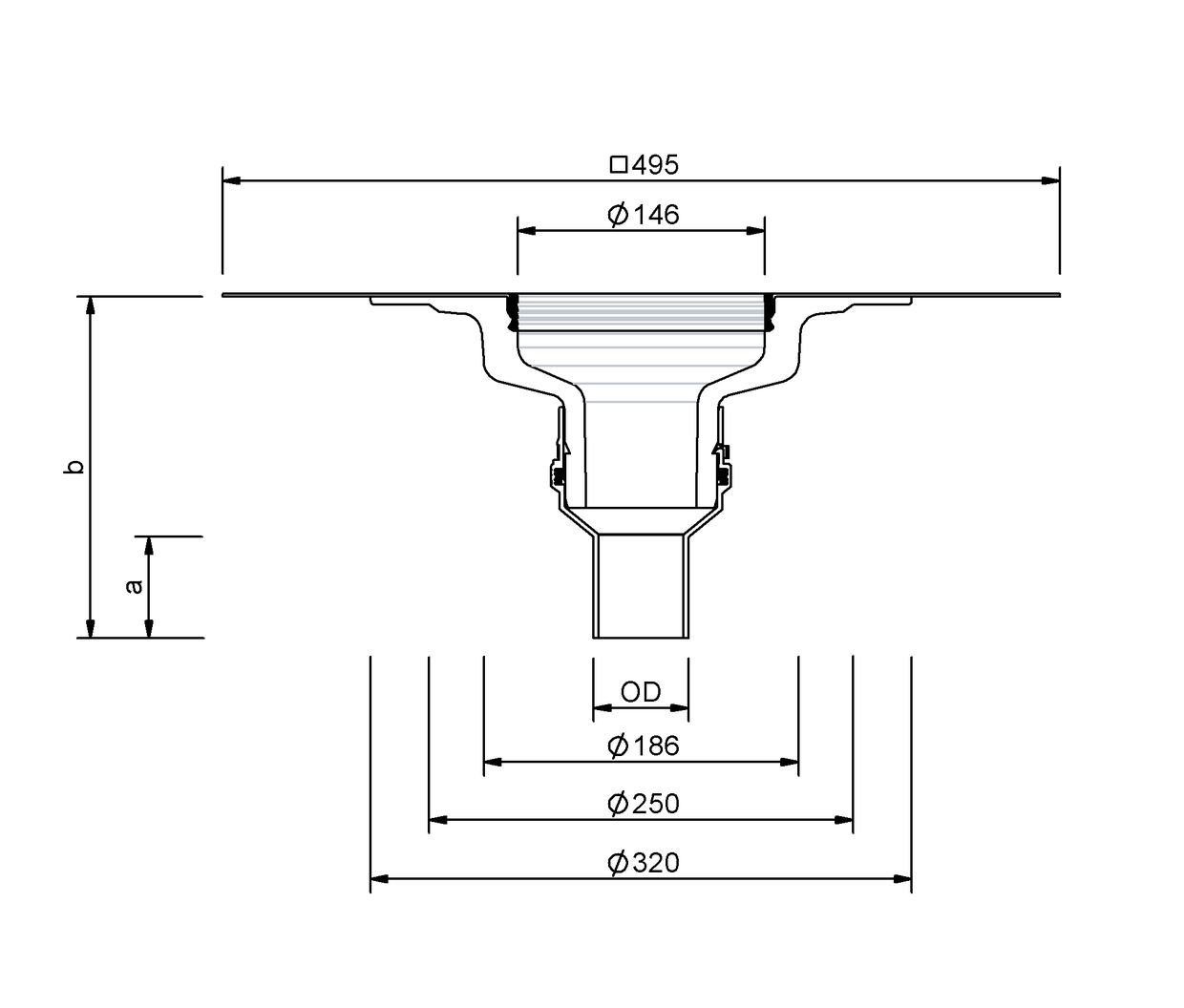

Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) | a (mm) | b (mm) |
---|---|---|---|---|
56 | 56 | 250 | 60 | 202 |
70 | 75 | 250 | 60 | 194 |
Texte explicatif
Débit
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles
SitaDSS Profi Avaloir à évacuation dépressionnaire sans dispositif Airstop, en polyuréthane, calorifuge, selon NBN EN 1253-2, diamètre nominal DN 56 ou DN 70, pour le raccordement direct de tuyaux PE (soudage bord à bord ou avec manchon électrosoudable) ou du système de conduites SitaPipe Acier inoxydable, pour l’évacuation dépressionnaire, avec grand manchon de raccordement adapté (495 x 495 mm) et bague de fixation pour un meilleur maintien du manchon de raccordement. À utiliser uniquement en association avec SitaDSS Profi Élément de retenue. Fourniture et pose selon les règles de l'art.
Débit selon NBN EN 1253-2 in l/s
Niveau d’eau (mm)
Débit selon NBN EN 1253-2, avec élément de retenue pour l'évacuation de secours in l/s
56
0,7
2
3,2
4,1
4,9
6,6
8,2
8,2
8,2
8,2
8,2
8,2
8,2
70
0,5
1,4
2
3
4,1
4,8
5,7
6,8
8,3
9
11
12,1
13,5
Niveau d’eau (mm)
56
0,9
2,2
3,5
5,2
6,9
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
70
1
2,1
3,6
5,6
7,4
10,6
13,6
15,4
17,1
17,1
17,2
17,2
17,2

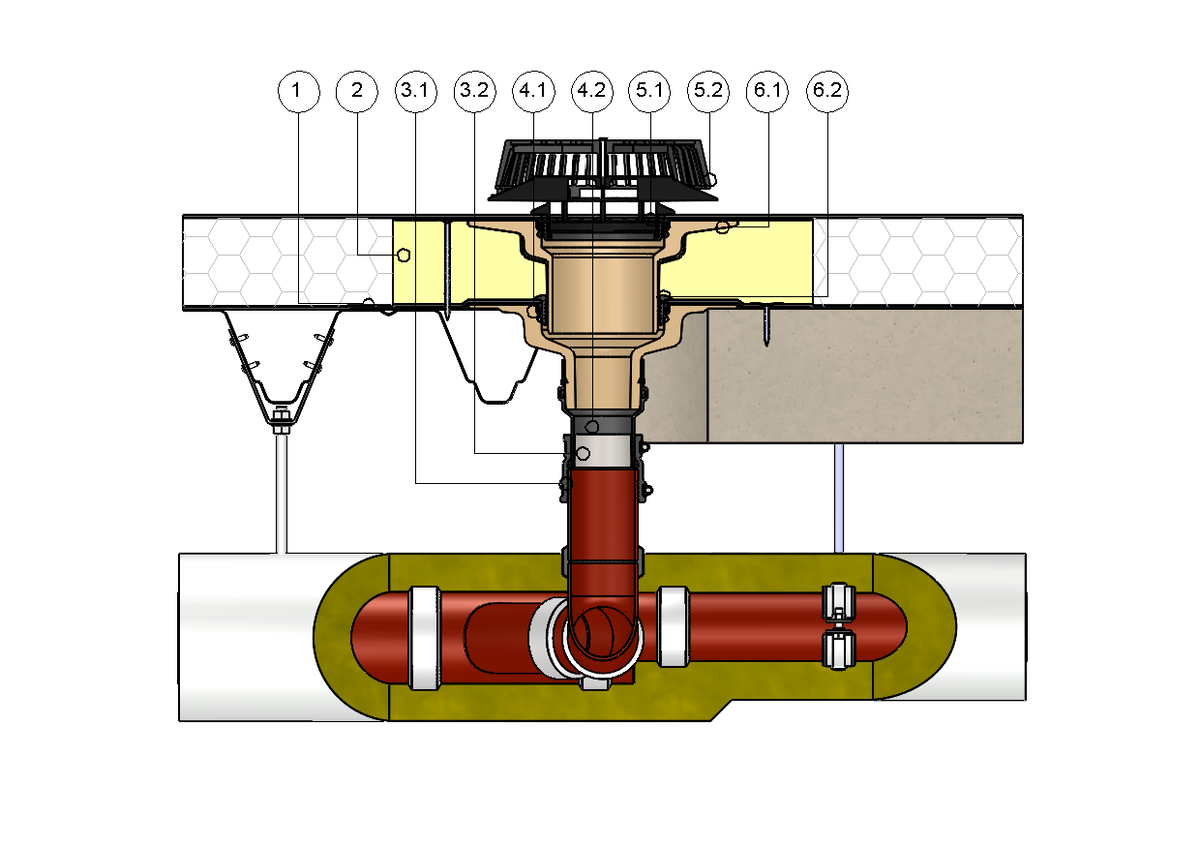

SitaDSS Profi dans une toiture non ventilée

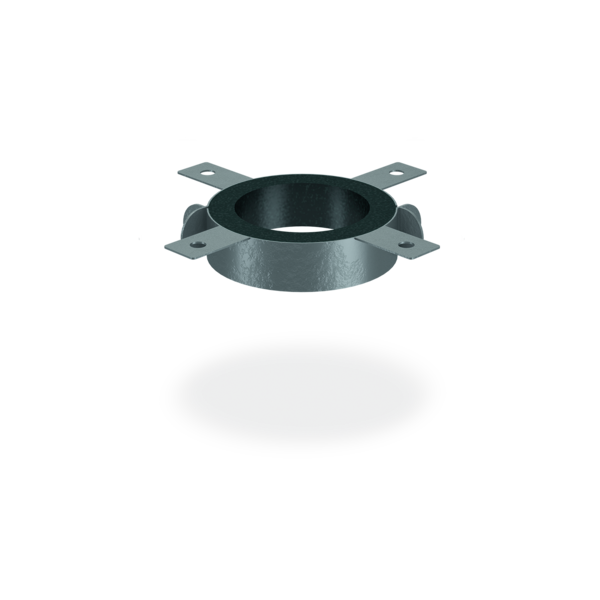

1 SitaMore Tôle de renfort
SitaDSS Profi se compose de :
2.1 Manchon d’assemblage en PE avec mousqueton
2.2 Corps de base
2.3 Bague de fixation pour dispositif Airstop
2.4 Arrêt de gravier
2.5 Dispositif Airstop

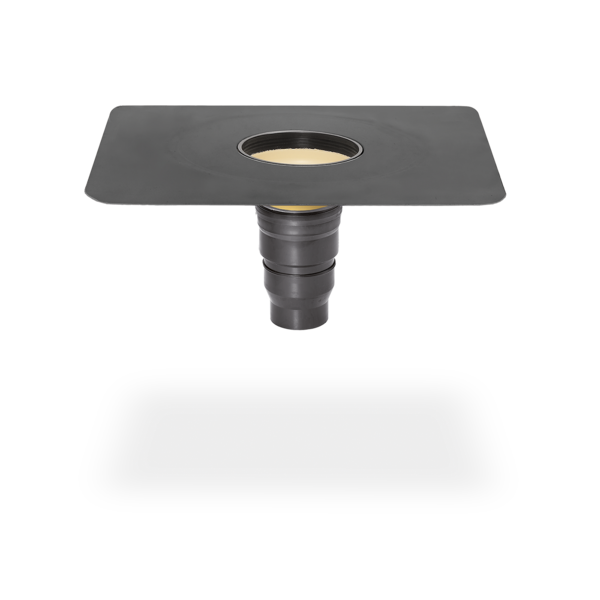

SitaDSS Profi Élément de surélévation se compose de :
3.1 Corps de base
3.2 Bague d’étanchéité
4 SitaDSS Profi Pièce d'isolation pour élément de surélévation
5 SitaDSS Rail Rail de montage
6 SitaDSS Rail Suspension
7 SitaDSS Clamp
8 SitaDSS PE Manchon électrosoudable
9 SitaDSS PE Embranchement
10 SitaDSS PE Coude
11 SitaDSS PE Raccord de réduction
12 SitaDSS PE Tuyau
SitaDSS Profi se compose de :
2.1 Manchon d’assemblage en PE avec mousqueton
2.2 Corps de base
2.3 Bague de fixation pour dispositif Airstop
2.4 Arrêt de gravier
2.5 Dispositif Airstop
SitaDSS Profi Élément de surélévation se compose de :
3.1 Corps de base
3.2 Bague d’étanchéité
4 SitaDSS Profi Pièce d'isolation pour élément de surélévation
5 SitaDSS Rail Rail de montage
6 SitaDSS Rail Suspension
7 SitaDSS Clamp
8 SitaDSS PE Manchon électrosoudable
9 SitaDSS PE Embranchement
10 SitaDSS PE Coude
11 SitaDSS PE Raccord de réduction
12 SitaDSS PE Tuyau
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaDSS Profi avec SitaDSS Profi Élément de retenue pour l’évacuation de secours dans une toiture non ventilée
1 SitaMore Tôle de renfort
SitaDSS Profi se compose de :
2.1 Manchon d’assemblage en PE avec mousqueton
2.2 Corps de base
SitaDSS Profi Élément de surélévation se compose de :
3.1 Corps de base
3.2 Bague d’étanchéité
SitaDSS Profi Élément de retenue se compose de :
4.1 Dispositif Airstop
4.2 Bague d’étanchéité
4.3 Corps de base
5 SitaDSS Profi Pièce d'isolation pour élément de surélévation
6 SitaDSS Rail Rail de montage
7 SitaDSS Rail Suspension
8 SitaDSS Clamp
9 SitaDSS PE Manchon électrosoudable
10 SitaDSS PE Embranchement
11 SitaDSS PE Coude
12 SitaDSS PE Raccord de réduction
13 SitaDSS PE Tuyau
SitaDSS Profi se compose de :
2.1 Manchon d’assemblage en PE avec mousqueton
2.2 Corps de base
SitaDSS Profi Élément de surélévation se compose de :
3.1 Corps de base
3.2 Bague d’étanchéité
SitaDSS Profi Élément de retenue se compose de :
4.1 Dispositif Airstop
4.2 Bague d’étanchéité
4.3 Corps de base
5 SitaDSS Profi Pièce d'isolation pour élément de surélévation
6 SitaDSS Rail Rail de montage
7 SitaDSS Rail Suspension
8 SitaDSS Clamp
9 SitaDSS PE Manchon électrosoudable
10 SitaDSS PE Embranchement
11 SitaDSS PE Coude
12 SitaDSS PE Raccord de réduction
13 SitaDSS PE Tuyau
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaDSS Profi long pour l’évacuation principale dans une structure non ventilée
SitaDSS Profi long se compose de :
1.1 Manchon d’assemblage long en PE avec mousqueton
1.2 Corps de base
1.3 Bague de fixation pour dispositif Airstop
1.4 Arrêt de gravier
1.5 Dispositif Airstop
SitaDSS Profi Élément de surélévation se compose de :
2.1 Corps de base
2.2 Bague d’étanchéité
3 SitaDSS Profi Pièce d'isolation pour élément de surélévation
4 SitaPipe Acier inoxydable Tuyau
5 SitaPipe Acier inoxydable Collier de serrage
6 SitaPipe Acier inoxydable Raccord adaptateur excentrique
7 SitaPipe Acier inoxydable Coude
8 SitaPipe Acier inoxydable Embranchement 45°
9 SitaPipe Acier inoxydable Équerre de fixation
1.1 Manchon d’assemblage long en PE avec mousqueton
1.2 Corps de base
1.3 Bague de fixation pour dispositif Airstop
1.4 Arrêt de gravier
1.5 Dispositif Airstop
SitaDSS Profi Élément de surélévation se compose de :
2.1 Corps de base
2.2 Bague d’étanchéité
3 SitaDSS Profi Pièce d'isolation pour élément de surélévation
4 SitaPipe Acier inoxydable Tuyau
5 SitaPipe Acier inoxydable Collier de serrage
6 SitaPipe Acier inoxydable Raccord adaptateur excentrique
7 SitaPipe Acier inoxydable Coude
8 SitaPipe Acier inoxydable Embranchement 45°
9 SitaPipe Acier inoxydable Équerre de fixation
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
