SitaDSS Profi
Druckströmungsgully
- Produkte
-
SitaDSS Profi
-
Druckströmungsgully

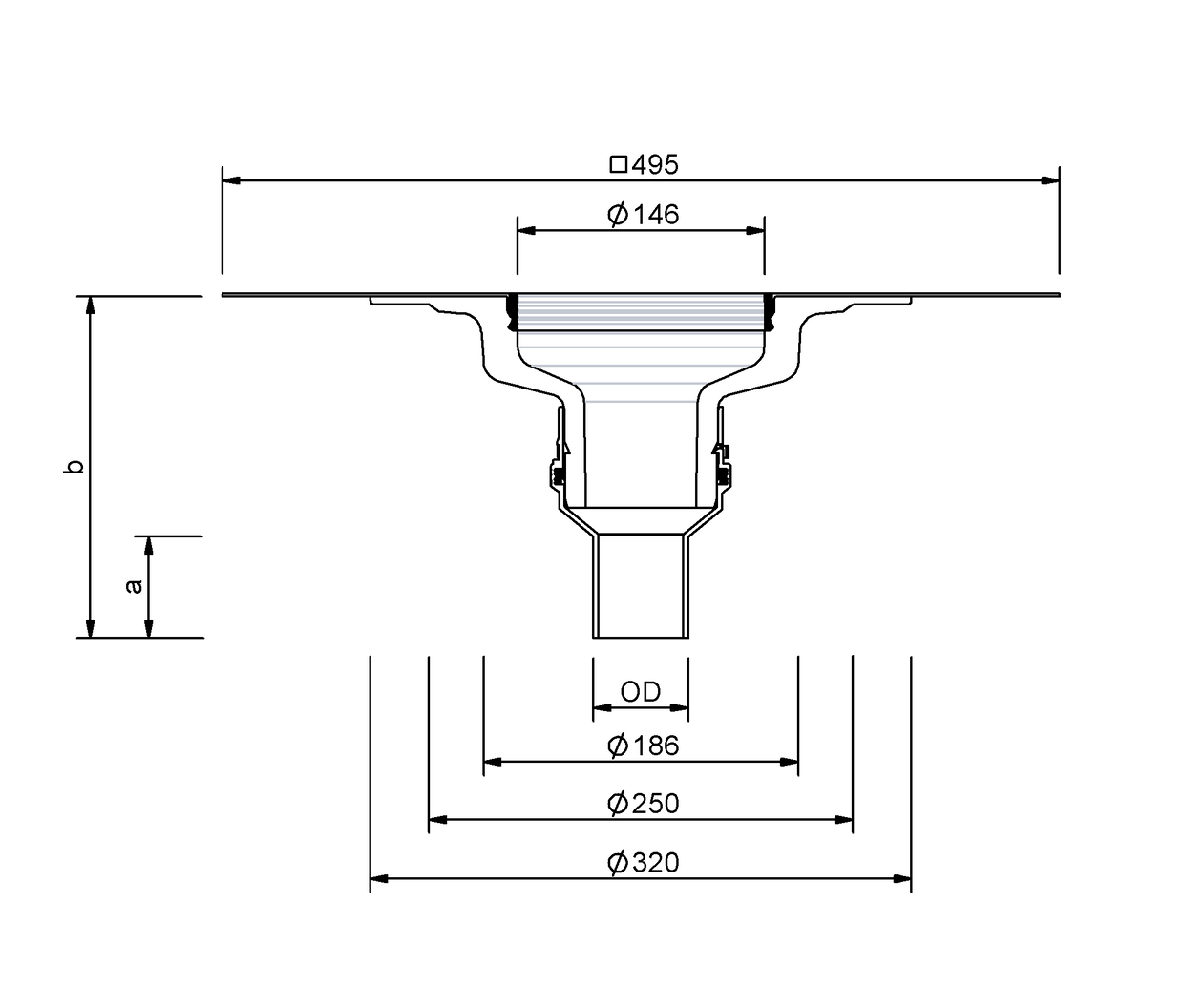

Nennweite DN | Außendurchmesser OD (mm) | Durchbruch / Kernbohrung (mm) | a (mm) | b (mm) |
---|---|---|---|---|
56 | 56 | 250 | 60 | 202 |
70 | 75 | 250 | 60 | 194 |
Leistungstext
Abflussmenge
Einbaubeispiele
MultiCAD und BIM-Daten
AUSSCHREIBEN.DE
Downloads
Artikelauswahl

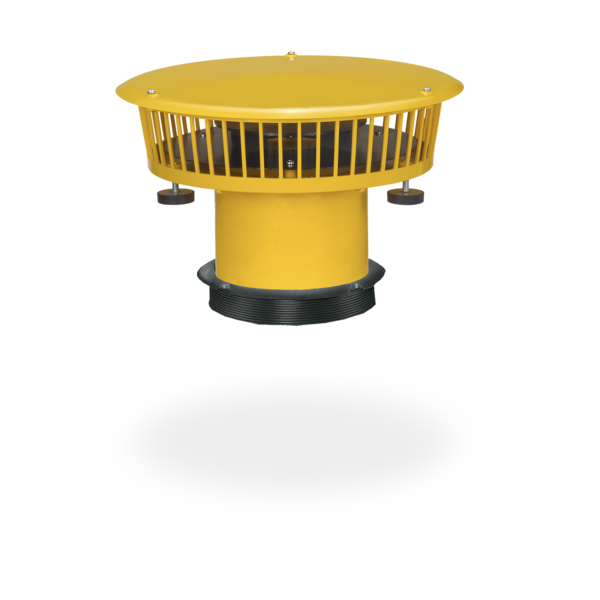

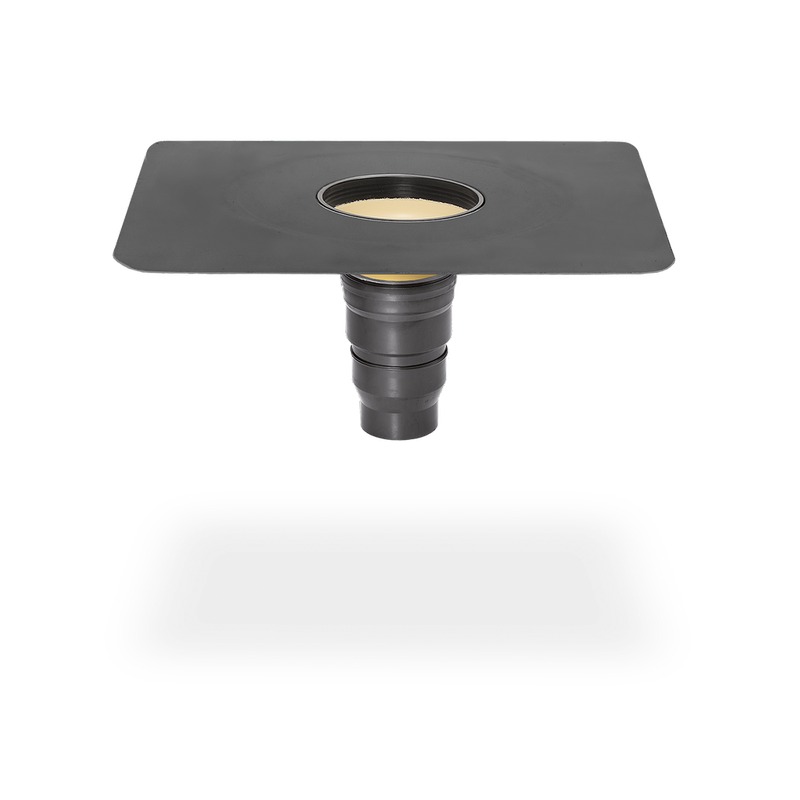

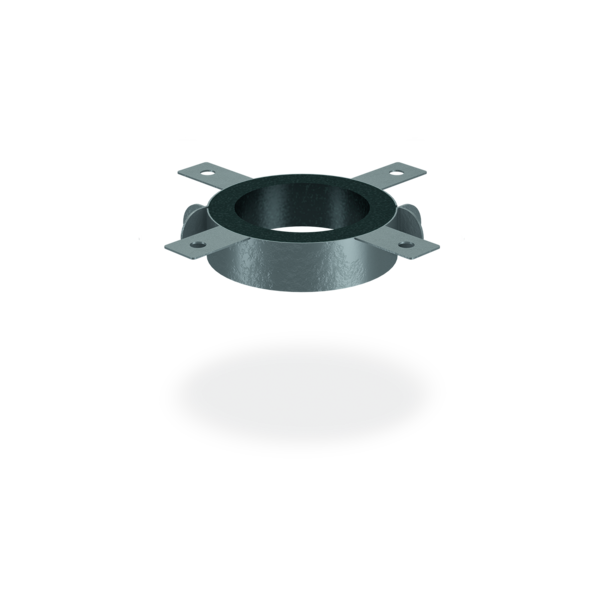

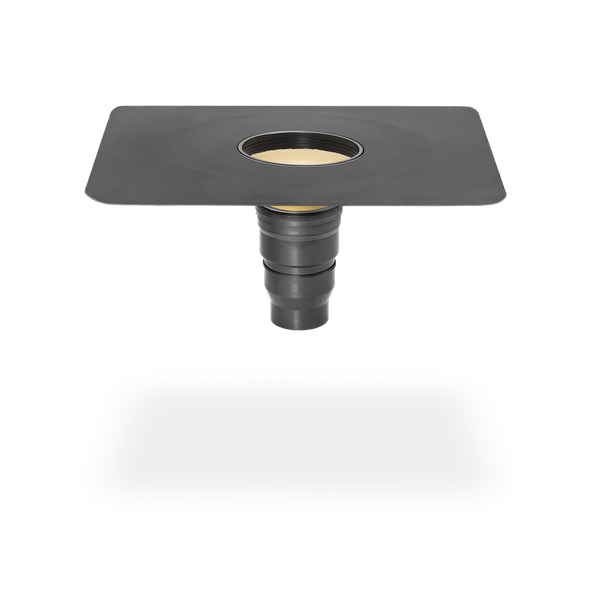

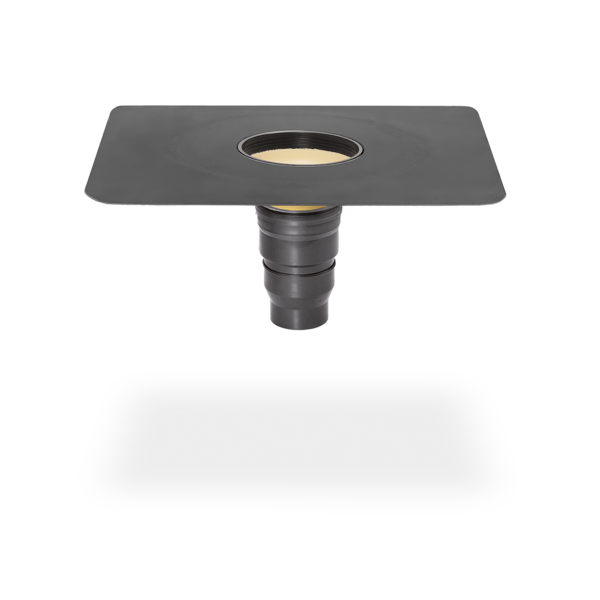

SitaDSS Profi Druckströmungsgully ohne Airstop, aus Polyurethan, wärmegedämmt, nach DIN EN 1253-2, in den Nennweiten DN 56 oder DN 70, zum direkten Anschluss an PE-Rohre (Stumpfschweißung oder mit Elektroschweißmuffe) oder an das SitaPipe Edelstahl Rohrsystem, zur Druckströmungsentwässerung, mit großer Wunschanschlussmanschette (495 x 495 mm) passend zur Dachabdichtung, und mit Fixierring zur zusätzlichen Sicherung der Anschlussmanschette. Nur in Kombination mit dem SitaDSS Profi Anstauelement zu verwenden, liefern und fachgerecht einbauen.
Abflussmenge nach DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Stauhöhe (mm)
Abflussmenge nach DIN EN 1253-2 mit Anstauelement für die Notentwässerung in l/s
56
0,7
2
3,2
4,1
4,9
6,6
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
70
0,5
1,4
2
3
4,1
4,8
5,7
6,8
8,3
9
11
12,1
13,5
14,8
15,4
17,3
17,3
17,3
17,3
17,3
Stauhöhe (mm)
56
0,9
2,2
3,5
5,2
6,9
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
70
1
2,1
3,6
5,6
7,4
10,6
13,6
15,4
17,1
17,1
17,2
17,2
17,2
17,2
17,2
17,2
17,2
17,2
17,2
17,2

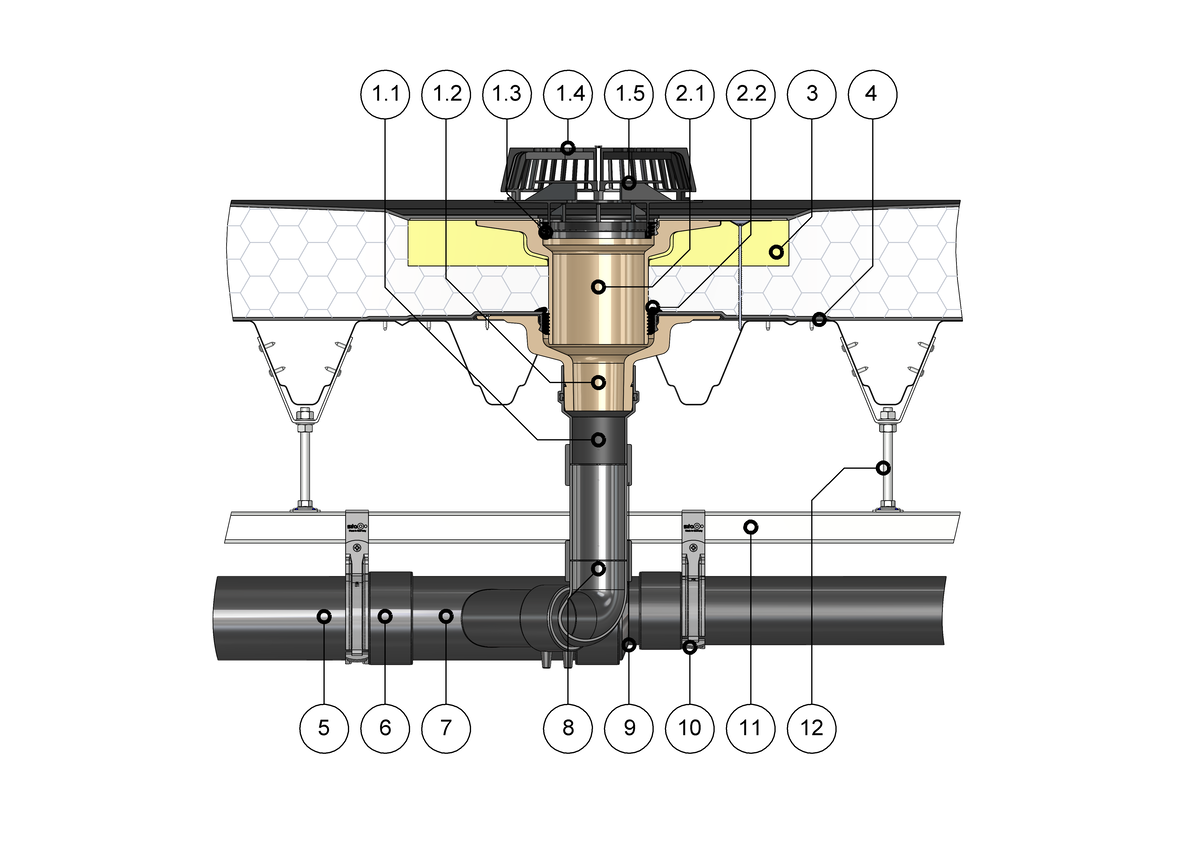

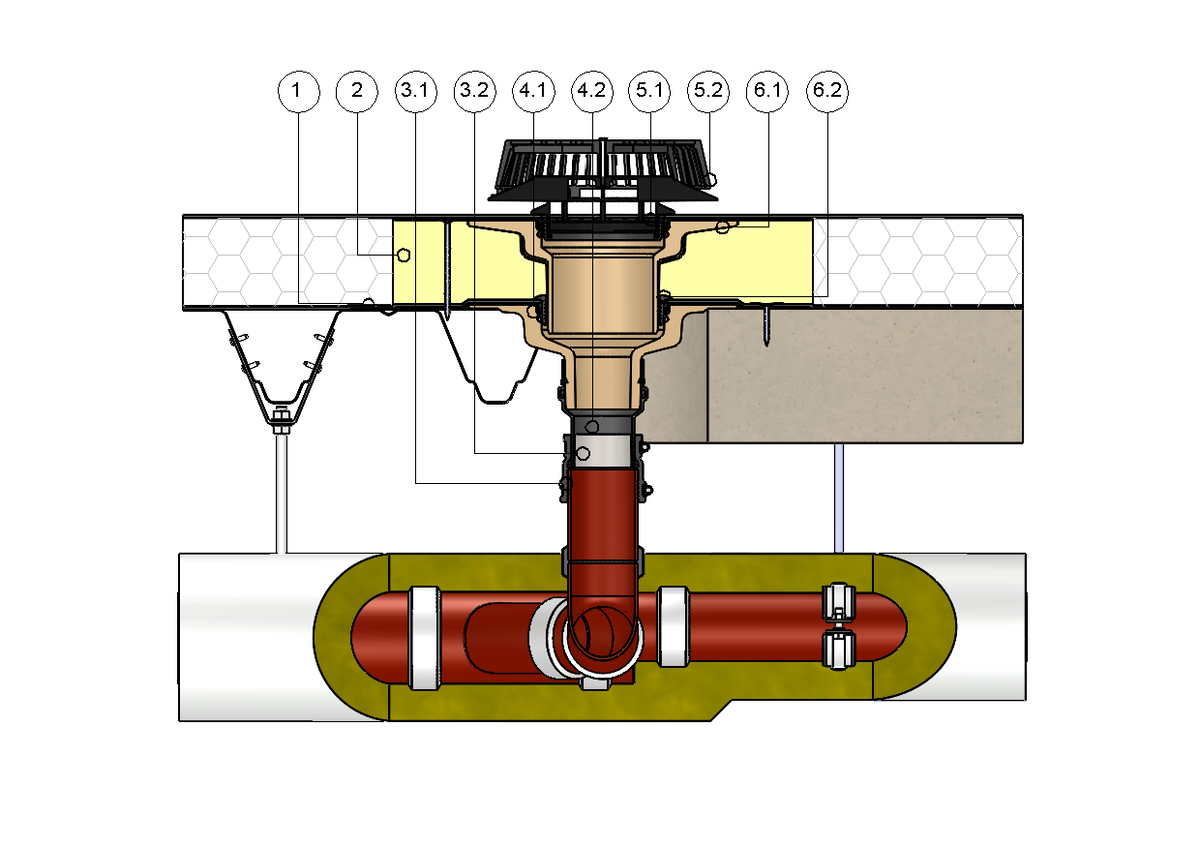

SitaDSS Profi im nicht belüfteten Dachaufbau
1 SitaMore Verstärkungsblech
SitaDSS Profi bestehend aus:
2.1 PE Steckmuffe mit Schnappring
2.2 Grundkörper
2.3 Befestigungsring für Airstop
2.4 Kiesfang
2.5 Airstop
SitaDSS Profi Aufstockelement bestehend aus:
3.1 Grundkörper
3.2 Dichtring
4 SitaDSS Profi Dämmkörper Aufstockelement
5 SitaDSS Rail Montageschiene
6 SitaDSS Rail Aufhängung
7 SitaDSS Clamp
8 SitaDSS PE Elektroschweißmuffe
9 SitaDSS PE Abzweig
10 SitaDSS PE Bogen
11 SitaDSS PE Reduzierstück
12 SitaDSS PE Rohr
SitaDSS Profi bestehend aus:
2.1 PE Steckmuffe mit Schnappring
2.2 Grundkörper
2.3 Befestigungsring für Airstop
2.4 Kiesfang
2.5 Airstop
SitaDSS Profi Aufstockelement bestehend aus:
3.1 Grundkörper
3.2 Dichtring
4 SitaDSS Profi Dämmkörper Aufstockelement
5 SitaDSS Rail Montageschiene
6 SitaDSS Rail Aufhängung
7 SitaDSS Clamp
8 SitaDSS PE Elektroschweißmuffe
9 SitaDSS PE Abzweig
10 SitaDSS PE Bogen
11 SitaDSS PE Reduzierstück
12 SitaDSS PE Rohr
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion

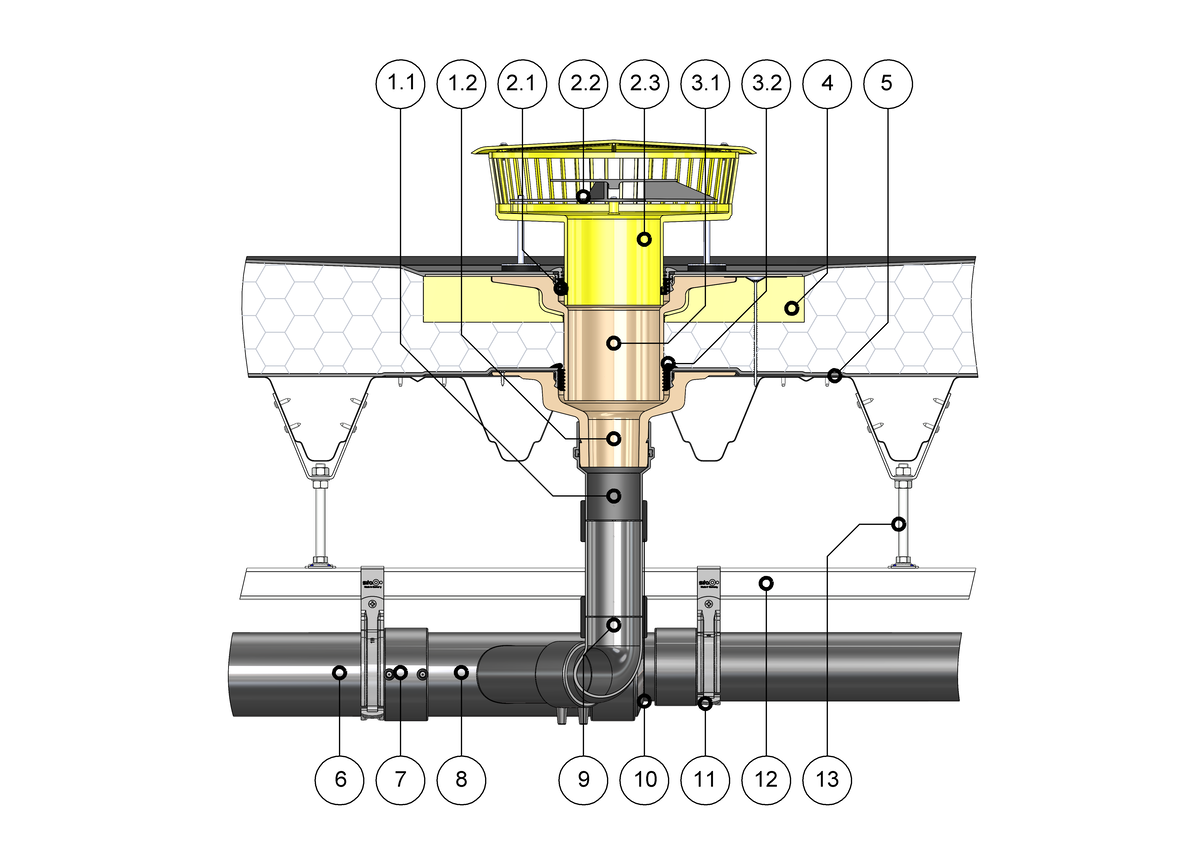

SitaDSS Profi mit SitaDSS Profi Anstauelement für die Notentwässerung im nicht belüfteten Dachaufbau
1 SitaMore Verstärkungsblech
SitaDSS Profi bestehend aus:
2.1 PE Steckmuffe mit Schnappring
2.2 Grundkörper
SitaDSS Profi Aufstockelement bestehend aus:
3.1 Grundkörper
3.2 Dichtring
SitaDSS Profi Anstauelement bestehend aus:
4.1 Airstop
4.2 Dichtring
4.3 Grundkörper
5 SitaDSS Profi Dämmkörper Aufstockelement
6 SitaDSS Rail Montageschiene
7 SitaDSS Rail Aufhängung
8 SitaDSS Clamp
9 SitaDSS PE Elektroschweißmuffe
10 SitaDSS PE Abzweig
11 SitaDSS PE Bogen
12 SitaDSS PE Reduzierstück
13 SitaDSS PE Rohr
SitaDSS Profi bestehend aus:
2.1 PE Steckmuffe mit Schnappring
2.2 Grundkörper
SitaDSS Profi Aufstockelement bestehend aus:
3.1 Grundkörper
3.2 Dichtring
SitaDSS Profi Anstauelement bestehend aus:
4.1 Airstop
4.2 Dichtring
4.3 Grundkörper
5 SitaDSS Profi Dämmkörper Aufstockelement
6 SitaDSS Rail Montageschiene
7 SitaDSS Rail Aufhängung
8 SitaDSS Clamp
9 SitaDSS PE Elektroschweißmuffe
10 SitaDSS PE Abzweig
11 SitaDSS PE Bogen
12 SitaDSS PE Reduzierstück
13 SitaDSS PE Rohr
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion

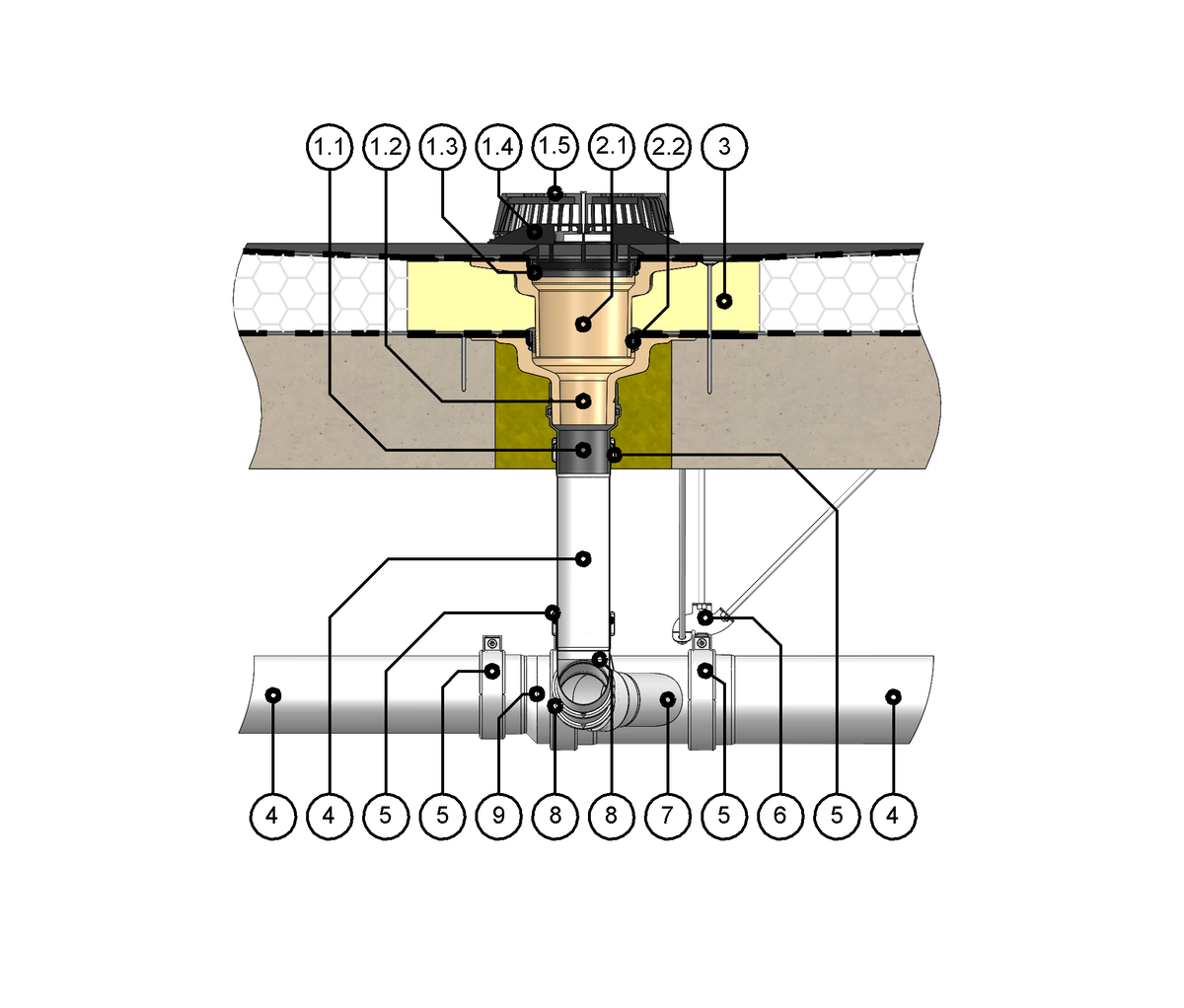

SitaDSS Profi lang für die Hauptentwässerung im nicht belüfteten Dachaufbau
SitaDSS Profi lang bestehend aus:
1.1 PE Steckmuffe lang mit Schnappring
1.2 Grundkörper
1.3 Befestigungsring für Airstop
1.4 Kiesfang
1.5 Airstop
SitaDSS Profi Aufstockelement bestehend aus:
2.1 Grundkörper
2.2 Dichtring
3 SitaDSS Profi Dämmkörper Aufstockelement
4 SitaPipe Edelstahl Rohr
5 SitaPipe Edelstahl Sicherungsschelle
6 SitaPipe Edelstahl Übergangsstück exzentrisch
7 SitaPipe Edelstahl Bogen
8 SitaPipe Edelstahl Abzweig 45°
9 SitaPipe Edelstahl Befestigungswinkel
1.1 PE Steckmuffe lang mit Schnappring
1.2 Grundkörper
1.3 Befestigungsring für Airstop
1.4 Kiesfang
1.5 Airstop
SitaDSS Profi Aufstockelement bestehend aus:
2.1 Grundkörper
2.2 Dichtring
3 SitaDSS Profi Dämmkörper Aufstockelement
4 SitaPipe Edelstahl Rohr
5 SitaPipe Edelstahl Sicherungsschelle
6 SitaPipe Edelstahl Übergangsstück exzentrisch
7 SitaPipe Edelstahl Bogen
8 SitaPipe Edelstahl Abzweig 45°
9 SitaPipe Edelstahl Befestigungswinkel
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Info (PDF)
PDF Tech_Info_SitaDSS_Profi.pdfEinbauanleitung
PDF Einbauanleitung_SitaDSS_Profi_SitaDSS_Ravana_E280031.pdf
Gewünschte Anschlussmanschette nicht gefunden? Wir helfen gerne weiter +49 2522 - 83 40-140!
+
