SitaDSS Profi
wpust do odwodnienia podciśnieniowego
- Produkty
-
SitaDSS Profi
-
wpust do odwodnienia podciśnieniowego

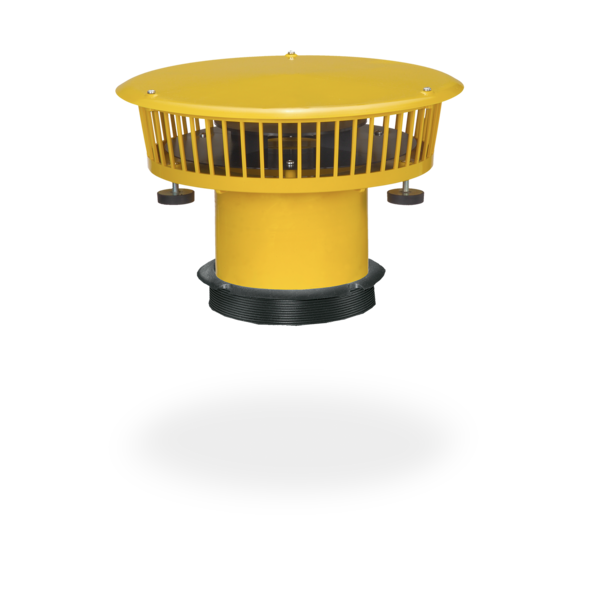

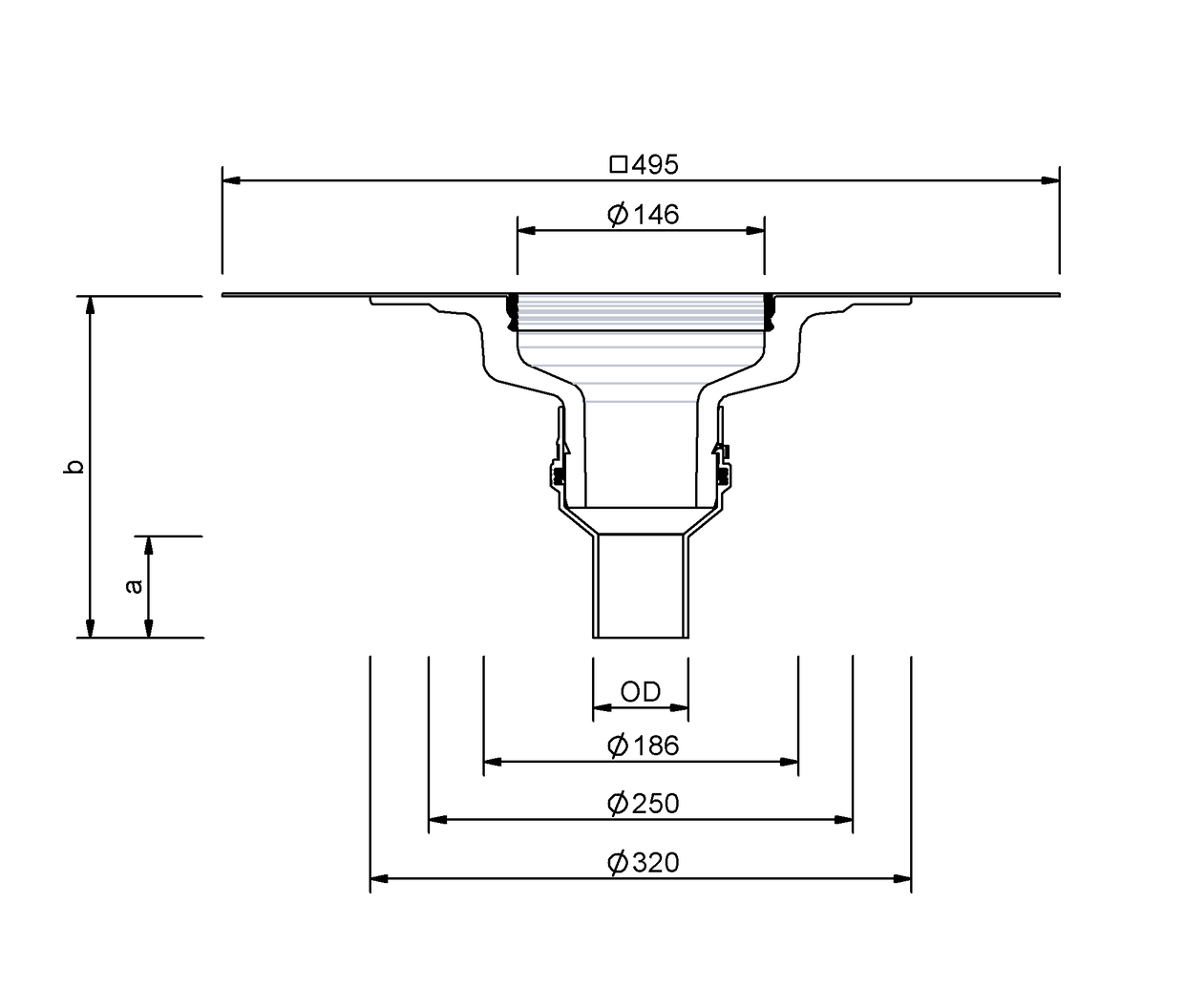

Średnica nominalna DN | Średnica zewnętrzna OD (mm) | Przejście / otwór roboczy (mm) | a (mm) | b (mm) |
---|---|---|---|---|
56 | 56 | 250 | 60 | 202 |
70 | 75 | 250 | 60 | 194 |
Tekst wykonania
Przepływ
Przykłady instalacji
MultiCAD und BIM-Daten
Wybór artykułu
Wpust do odwodnienia podciśnieniowego SitaDSS Profi, bez Airstop, z poliuretanu, izolowany termicznie, wg DIN EN 1253-2, średnica nominalna DN 56 lub DN 70, do bezpośredniego podłączenia do rur PE (zgrzewanie doczołowe lub ze złączką elektrooporową) lub do systemu rur ze stali szlachetnej SitaPipe, do odwadniania podciśnieniowego, z dużym, wybranym kołnierzem przyłączającym (495 mm × 495 mm) pasującym do hydroizolacji dachu, z pierścieniem mocującym umożliwiającym dodatkowe zabezpieczenie kołnierza przyłączającego. Do zastosowania tylko w połączeniu z elementem spiętrzającym SitaDSS Profi, dostawa i profesjonalny montaż.
Wydajność zgodna z PN EN 1253-2 in l/s
Ppoziom magazynowania wody (mm)
Wydajność zgodna z PN EN 1253-2 z elementem spiętrzającym do odwodnienia awaryjnego in l/s
56
0,7
2
3,2
4,1
4,9
6,6
8,2
8,2
8,2
8,2
8,2
8,2
8,2
70
0,5
1,4
2
3
4,1
4,8
5,7
6,8
8,3
9
11
12,1
13,5
Ppoziom magazynowania wody (mm)
56
0,9
2,2
3,5
5,2
6,9
8,2
8,2
8,2
8,2
8,2
8,2
8,2
8,2
70
1
2,1
3,6
5,6
7,4
10,6
13,6
15,4
17,1
17,1
17,2
17,2
17,2
SitaDSS Profi w niewentylowanej konstrukcji dachowej

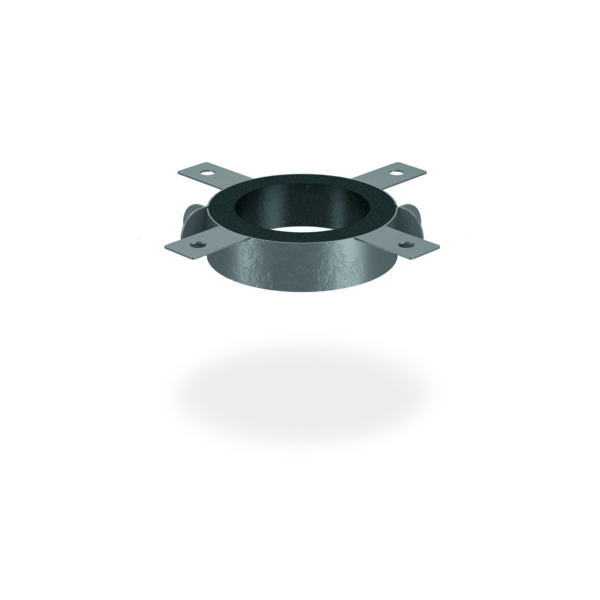

1 Blacha wzmacniająca SitaMore
SitaDSS Profi składa się z następujących elementów:
2.1 PE Złączka wtykowa PE z pierścieniem zabezpieczającym
2.2 Korpus podstawowy
2.3 Pierścień mocujący blokadę Airstop
2.4 Koszyk żwirowy
2.5 Blokada Airstop

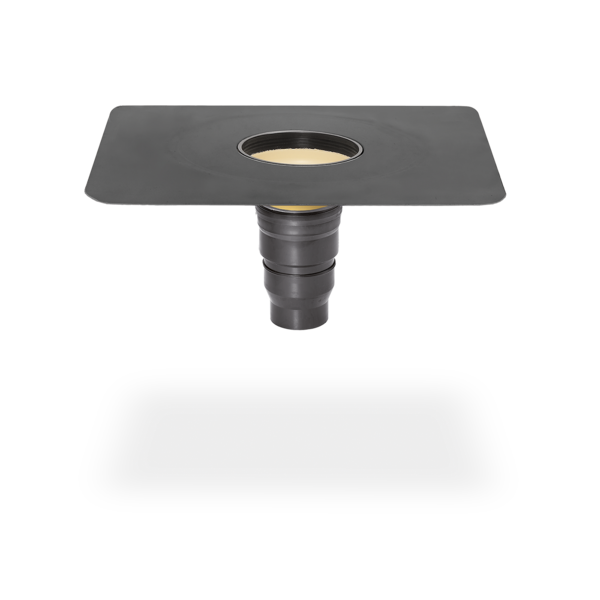

Element nadbudowy SitaDSS Profi składa się z następujących elementów:
3.1 Korpus podstawowy
3.2 Pierścień uszczelniający
4 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
5 Szyna montażowa SitaDSS Rail
6 Zawieszenie do szyny SitaDSS
7 Zacisk SitaDSS
8 Elektromufa SitaDSS PE
9 Trójnik SitaDSS PE
10 Kolano SitaDSS PE
11 Kształtka redukcyjna SitaDSS PE
12 Rura SitaDSS PE
SitaDSS Profi składa się z następujących elementów:
2.1 PE Złączka wtykowa PE z pierścieniem zabezpieczającym
2.2 Korpus podstawowy
2.3 Pierścień mocujący blokadę Airstop
2.4 Koszyk żwirowy
2.5 Blokada Airstop
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
3.1 Korpus podstawowy
3.2 Pierścień uszczelniający
4 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
5 Szyna montażowa SitaDSS Rail
6 Zawieszenie do szyny SitaDSS
7 Zacisk SitaDSS
8 Elektromufa SitaDSS PE
9 Trójnik SitaDSS PE
10 Kolano SitaDSS PE
11 Kształtka redukcyjna SitaDSS PE
12 Rura SitaDSS PE
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
SitaDSS Profi z elementem spiętrzającym SitaDSS Profi do odwadniania awaryjnego w niewentylowanej konstrukcji dachowej
1 Blacha wzmacniająca SitaMore
SitaDSS Profi składa się z następujących elementów:
2.1 Złączka wtykowa PE z pierścieniem zabezpieczającym
2.2 Korpus podstawowy
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
3.1 Korpus podstawowy
3.2 Pierścień uszczelniający
Element spiętrzający SitaDSS Profi składa się z następujących elementów:
4.1 Blokada Airstop
4.2 Pierścień uszczelniający
4.3 Korpus podstawowy
5 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
6 Szyna montażowa SitaDSS Rail
7 Zawieszenie do szyny SitaDSS
8 Zacisk SitaDSS
9 Elektromufa SitaDSS PE
10 Trójnik SitaDSS PE
11 Kolano SitaDSS PE
12 Kształtka redukcyjna SitaDSS PE
13 Rura SitaDSS PE
SitaDSS Profi składa się z następujących elementów:
2.1 Złączka wtykowa PE z pierścieniem zabezpieczającym
2.2 Korpus podstawowy
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
3.1 Korpus podstawowy
3.2 Pierścień uszczelniający
Element spiętrzający SitaDSS Profi składa się z następujących elementów:
4.1 Blokada Airstop
4.2 Pierścień uszczelniający
4.3 Korpus podstawowy
5 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
6 Szyna montażowa SitaDSS Rail
7 Zawieszenie do szyny SitaDSS
8 Zacisk SitaDSS
9 Elektromufa SitaDSS PE
10 Trójnik SitaDSS PE
11 Kolano SitaDSS PE
12 Kształtka redukcyjna SitaDSS PE
13 Rura SitaDSS PE
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
SitaDSS Profi długi do odwadniania głównego w niewentylowanej konstrukcji dachowej
SitaDSS Profi długi składa się z następujących elementów:
1.1 Złączka wtykowa PE długa z pierścieniem zabezpieczającym
1.2 Korpus podstawowy
1.3 Pierścień mocujący blokadę Airstop
1.4 Koszyk żwirowy
1.5 Airstop
SitaDSS Profi Element nadbudowy składa się z następujących elementów:
2.1 Korpus podstawowy
2.2 Pierścień uszczelniający
3 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
4 Rura SitaPipe ze stali szlachetnej
5 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
6 SitaPipe stal szlachetna adapter mimośrodowy
7 Kolanko SitaPipe ze stali szlachetnej
8 Trójnik SitaPipe ze stali szlachetnej 45°
9 Kątownik mocujący SitaPipe ze stali szlachetnej
1.1 Złączka wtykowa PE długa z pierścieniem zabezpieczającym
1.2 Korpus podstawowy
1.3 Pierścień mocujący blokadę Airstop
1.4 Koszyk żwirowy
1.5 Airstop
SitaDSS Profi Element nadbudowy składa się z następujących elementów:
2.1 Korpus podstawowy
2.2 Pierścień uszczelniający
3 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
4 Rura SitaPipe ze stali szlachetnej
5 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
6 SitaPipe stal szlachetna adapter mimośrodowy
7 Kolanko SitaPipe ze stali szlachetnej
8 Trójnik SitaPipe ze stali szlachetnej 45°
9 Kątownik mocujący SitaPipe ze stali szlachetnej
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
