SitaDSS Profi
Dakkolk in onderdruk
- Producten
SitaDSS Profi
Dakkolk in onderdruk
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur
- Thermisch geïsoleerd

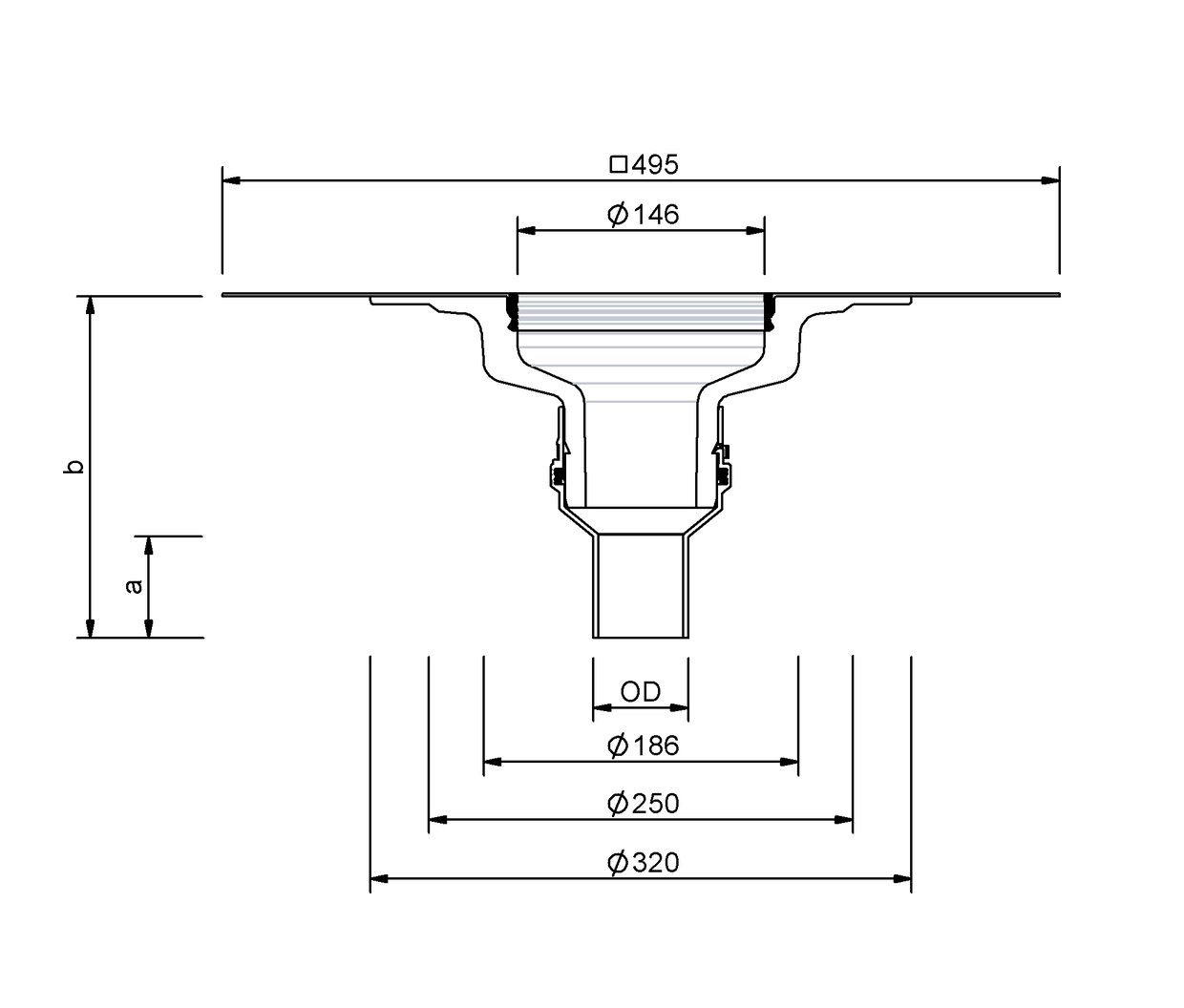

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 56 | 56 | 250 | 60 | 202 |
| 70 | 75 | 250 | 60 | 194 |
| 90 | 90 | 250 | 60 | 189 |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Afvoercapaciteit conform NBN EN 1253-2 met overloopelement voor noodafvoer in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
MultiCAD und BIM-Daten
Artikelselectie

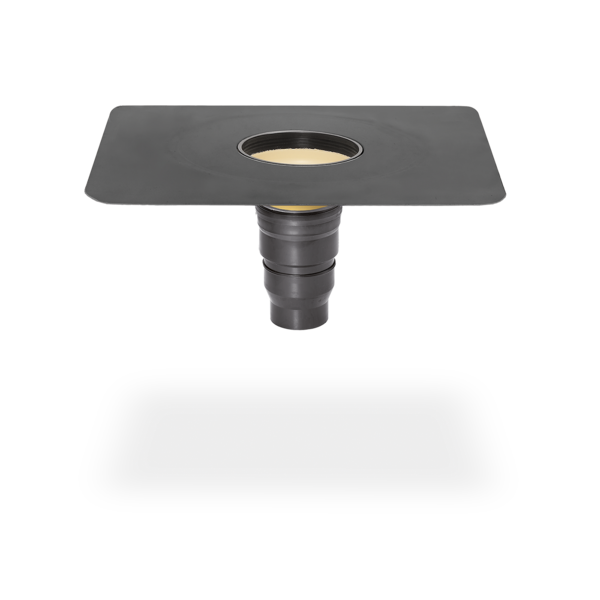

SitaDSS Profi onderdruk-dakkolk zonder Airstop, van polyurethaan, thermisch geïsoleerd, conform DIN EN 1253-2, in de nominale diameters DN 56 of DN 70, direct aansluitbaar op PE-afvoerbuizen (via stuiklasverbinding of elektrolasmof) of op het SitaPipe roestvrijstalen buissysteem, voor afvoer in onderdruk. Inclusief grote aansluitslabbe (495 x 495 mm) in dakdichtingsmembraan naar keuze, compatibel met de gebruikte dakdichting. Met klemring voor bijkomende bevestiging van de aansluitslabbe. Alleen voor gebruik in combinatie met SitaDSS Profi overloopelement, levering en vakkundige inbouw.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 56 | 0.7 | 2 | 3.2 | 4.1 | 4.9 | 6.6 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 |
| 70 | 0.5 | 1.4 | 2 | 3 | 4.1 | 4.8 | 5.7 | 6.8 | 8.3 | 9 | 11 | 12.1 | 13.5 | 14.8 | 15.4 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 |
| 90 | 0.8 | 2 | 3.1 | 4.2 | 5.2 | 7 | 8.7 | 13.4 | 18 | 20.2 | 22.3 | 23 | 23.7 | 23.9 | 24 | 24 | 24 | 24 | 24 | 24 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 56 | 0.9 | 2.2 | 3.5 | 5.2 | 6.9 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 | 8.2 |
| 70 | 1 | 2.1 | 3.6 | 5.6 | 7.4 | 10.6 | 13.6 | 15.4 | 17.1 | 17.1 | 17.2 | 17.2 | 17.2 | 17.2 | 17.2 | 17.2 | 17.2 | 17.2 | 17.2 | 17.2 |
| 90 | 0.6 | 1.5 | 2.4 | 3.9 | 5.4 | 9.2 | 13 | 16.3 | 19.6 | 21.5 | 23.4 | 23.6 | 23.8 | 23.9 | 23.9 | 23.9 | 23.9 | 23.9 | 23.9 | 23.9 |

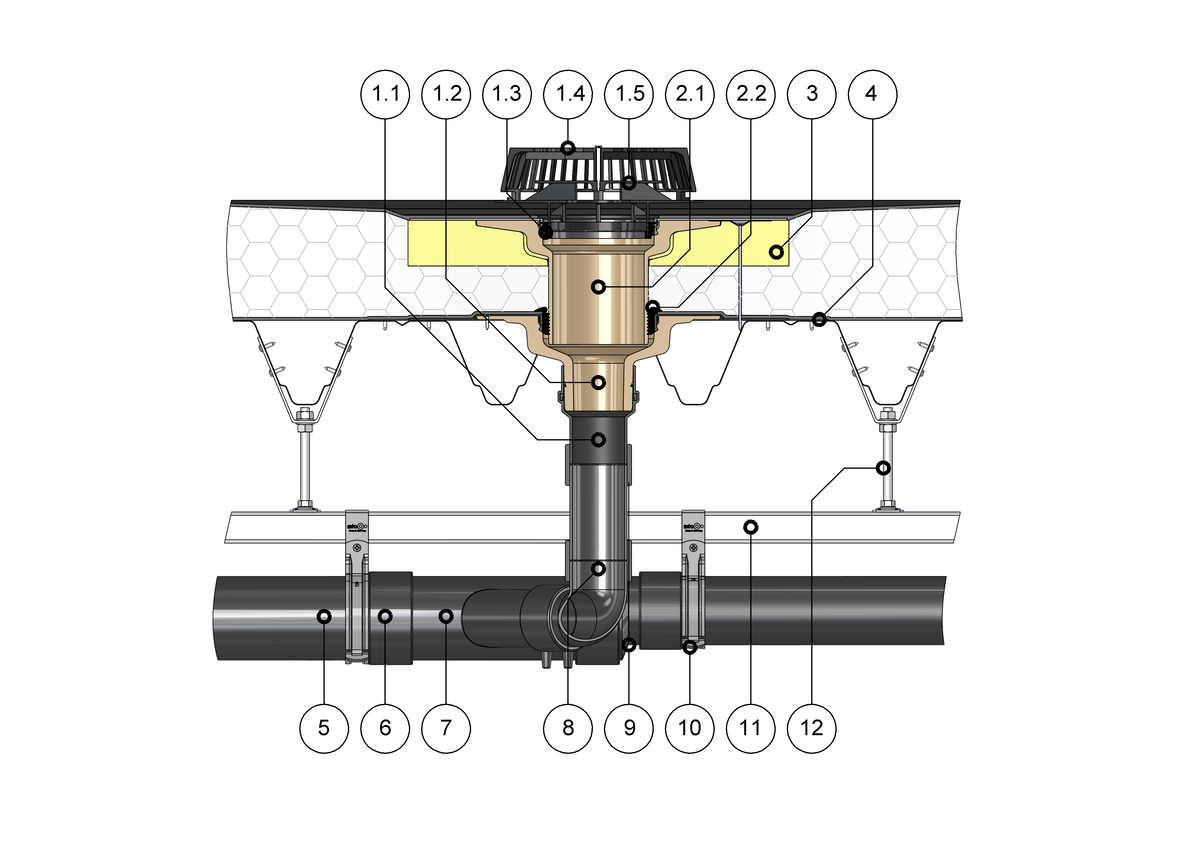

SitaDSS Profi voor ongeventileerde dakconstructies
SitaDSS Profi bestaande uit:
1.1 PE-insteekmof met afdichtring
1.2 Afvoerelement
1.3 Bevestigingsring voor Airstop
1.4 Grindvanger
1.5 Airstop
SitaDSS Profi verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Afdichtring
3 SitaDSS Multi isolatie-element, verhogingselement
4 SitaMore versterkingsplaat
5 SitaPipe PE buis
6 SitaPipe PE-elektrolasmof
7 SitaPipe Y-stuk uit PE
8 SitaPipe PE-bocht
9 SitaPipe PE verloopstuk
10 SitaDSS Clamp
11 SitaDSS Rail montagerail
12 SitaDSS Rail Aufhängung
1.1 PE-insteekmof met afdichtring
1.2 Afvoerelement
1.3 Bevestigingsring voor Airstop
1.4 Grindvanger
1.5 Airstop
SitaDSS Profi verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Afdichtring
3 SitaDSS Multi isolatie-element, verhogingselement
4 SitaMore versterkingsplaat
5 SitaPipe PE buis
6 SitaPipe PE-elektrolasmof
7 SitaPipe Y-stuk uit PE
8 SitaPipe PE-bocht
9 SitaPipe PE verloopstuk
10 SitaDSS Clamp
11 SitaDSS Rail montagerail
12 SitaDSS Rail Aufhängung
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie

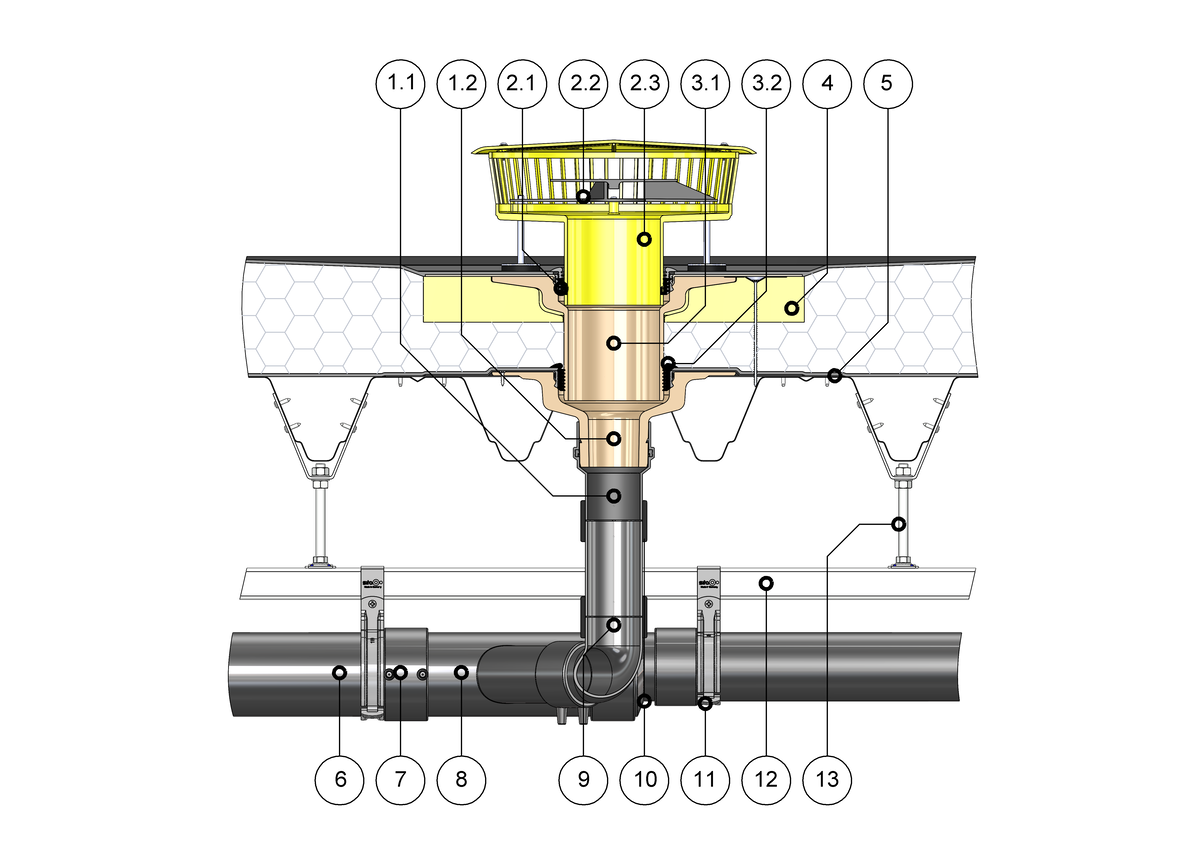

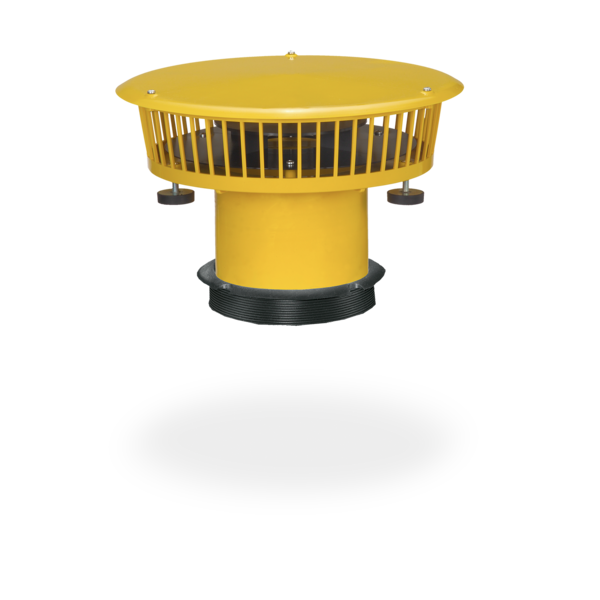

SitaDSS Profi met SitaDSS Profi overloopelement als noodafvoer voor ongeventileerde dakconstructies
SitaDSS Profi bestaande uit:
1.1 PE-insteekmof met afdichtring
1.2 Afvoerelement
SitaDSS Profi verhogingselement bestaande uit:
2.1 Afdichtring
2.2 Airstop
2.3 Afvoerelement
SitaDSS Profi verhogingselement bestaande uit:
3.1 Afvoerelement
3.2 Dichtingsring
4 SitaDSS Multi isolatie-element, verhogingselement
5 SitaMore versterkingsplaat
6 SitaDSS PE-buis
7 SitaDSS elektrolasmof uit PE
8 SitaDSS Y-stuk uit PE
9 SitaDSS bocht uit PE
10 SitaDSS PE verloopstuk
11 SitaDSS Clamp
12 SitaDSS Rail montagerail
13 SitaDSS Rail-ophanging
1.1 PE-insteekmof met afdichtring
1.2 Afvoerelement
SitaDSS Profi verhogingselement bestaande uit:
2.1 Afdichtring
2.2 Airstop
2.3 Afvoerelement
SitaDSS Profi verhogingselement bestaande uit:
3.1 Afvoerelement
3.2 Dichtingsring
4 SitaDSS Multi isolatie-element, verhogingselement
5 SitaMore versterkingsplaat
6 SitaDSS PE-buis
7 SitaDSS elektrolasmof uit PE
8 SitaDSS Y-stuk uit PE
9 SitaDSS bocht uit PE
10 SitaDSS PE verloopstuk
11 SitaDSS Clamp
12 SitaDSS Rail montagerail
13 SitaDSS Rail-ophanging
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie

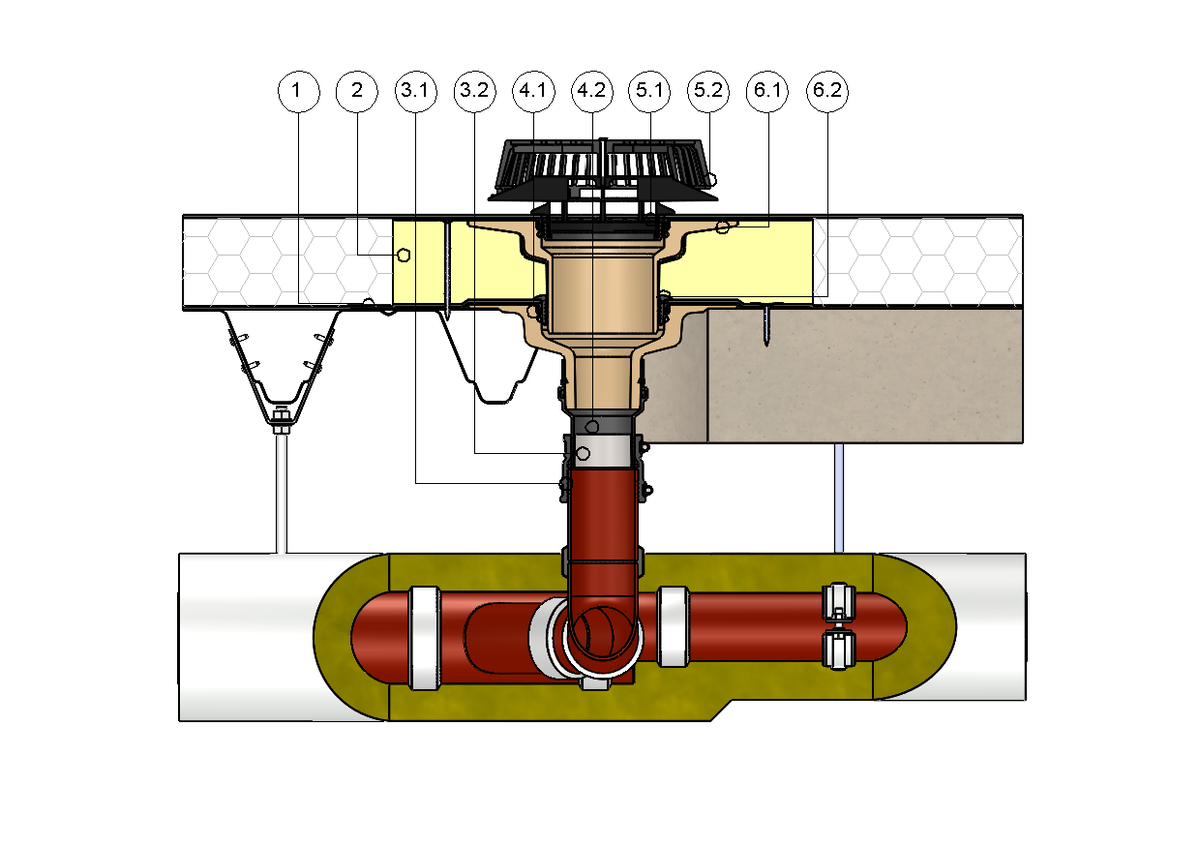

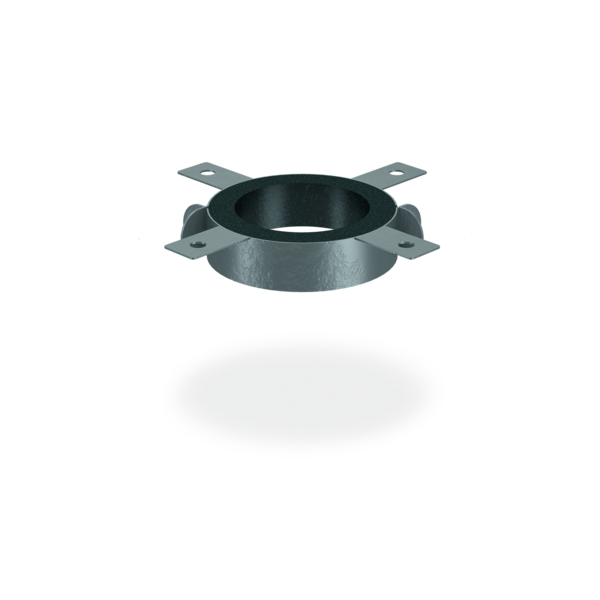

SitaDSS Profi met SitaMore overgangsverbindingsset in ongeventileerde dakopbouw
1 SitaMore versterkingsplaat
2 SitaDSS Profi isolatie-element v. verhogingselement
SitaMore overgangsverbindingsset bestaande uit:
3.1 EPDM/V2A-connector
3.2 Steunring van roestvrij staal
(Er moet worden gezorgd voor een voldoende bevestiging van het buizensysteem aan de bouwstructuur.)
SitaDSS Profi bestaande uit:
4.1 PUR-kolkafvoerelement
4.2 Insteekmof met afdichting
SitaDSS Airstop bestaande uit:
5.1 Airstop met bevestigingsring
5.2 Grindvanger met montageschroef
SitaDSS Profi verhogingselement bestaande uit:
6.1 PUR-afvoerelement verhogingselement
6.2 Afdichtring verhogingselement
2 SitaDSS Profi isolatie-element v. verhogingselement
SitaMore overgangsverbindingsset bestaande uit:
3.1 EPDM/V2A-connector
3.2 Steunring van roestvrij staal
(Er moet worden gezorgd voor een voldoende bevestiging van het buizensysteem aan de bouwstructuur.)
SitaDSS Profi bestaande uit:
4.1 PUR-kolkafvoerelement
4.2 Insteekmof met afdichting
SitaDSS Airstop bestaande uit:
5.1 Airstop met bevestigingsring
5.2 Grindvanger met montageschroef
SitaDSS Profi verhogingselement bestaande uit:
6.1 PUR-afvoerelement verhogingselement
6.2 Afdichtring verhogingselement
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie

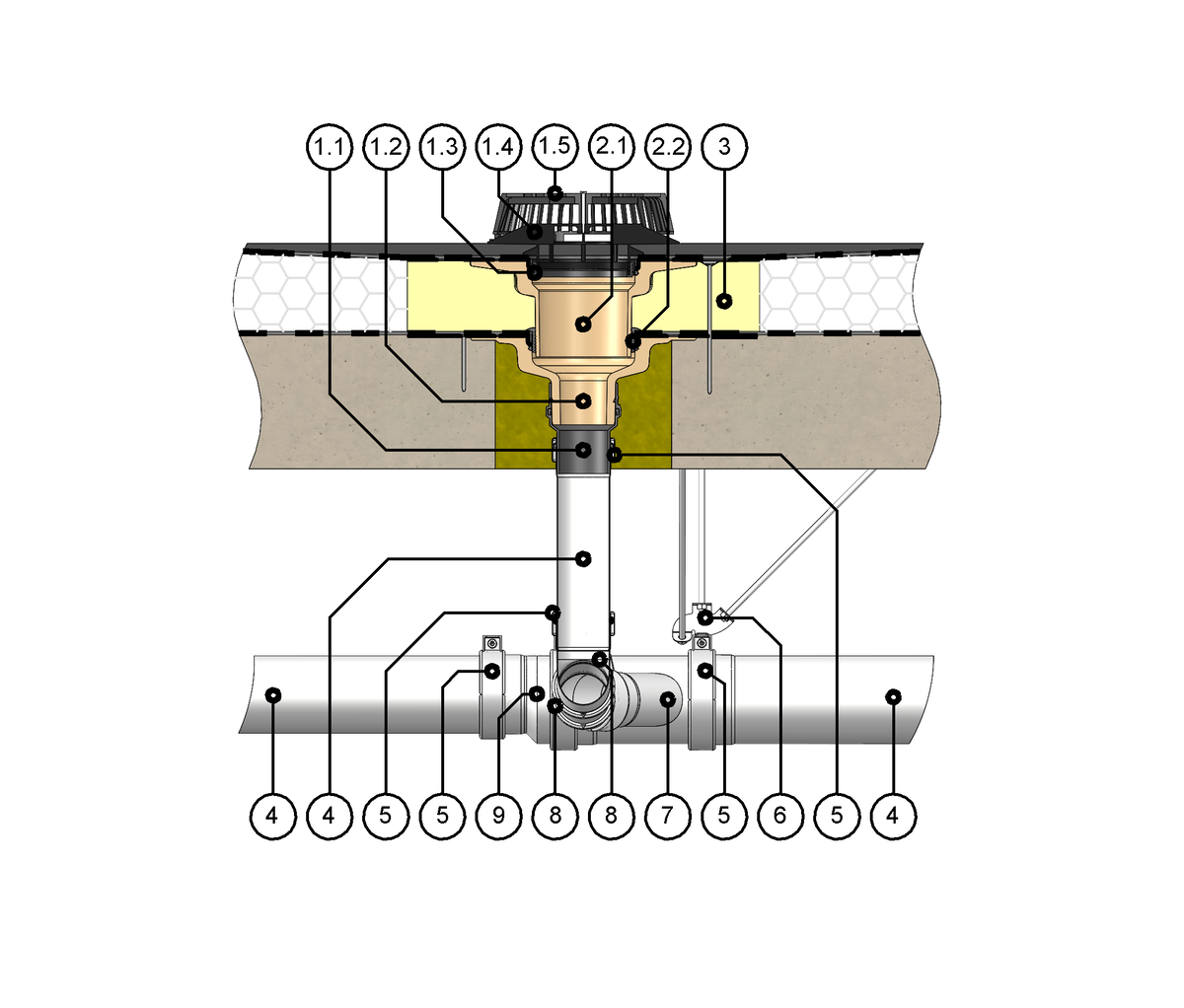

SitaDSS Profi en SitaPipe roestvrij stalen buissysteem voor hoofdafwatering in ongeventileerde dakconstructies
SitaDSS Profi met Airstop bestaande uit:
1.1 PE-insteekmof
1.2 Afvoerelement
1.3 Bevestigingsring voor Airstop
1.4 Airstop
1.5 Grindvanger
SitaDSS Profi verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Afdichtring
3 SitaDSS Profi isolatie-element v. verhogingselement
4 SitaPipe roestvrijstalen buis
5 SitaPipe roestvrijstalen verankeringsbeugel
6 SitaPipe roestvrijstalen bevestigingshaak
7 SitaPipe roestvrijstalen Y-stuk 45°,
8 SitaPipe roestvrijstalen bocht
9 SitaPipe roestvrijstalen overgang, excentrisch
1.1 PE-insteekmof
1.2 Afvoerelement
1.3 Bevestigingsring voor Airstop
1.4 Airstop
1.5 Grindvanger
SitaDSS Profi verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Afdichtring
3 SitaDSS Profi isolatie-element v. verhogingselement
4 SitaPipe roestvrijstalen buis
5 SitaPipe roestvrijstalen verankeringsbeugel
6 SitaPipe roestvrijstalen bevestigingshaak
7 SitaPipe roestvrijstalen Y-stuk 45°,
8 SitaPipe roestvrijstalen bocht
9 SitaPipe roestvrijstalen overgang, excentrisch
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
